Высокие опасения по химическим веществам : Никто
Номер модели : 123
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый

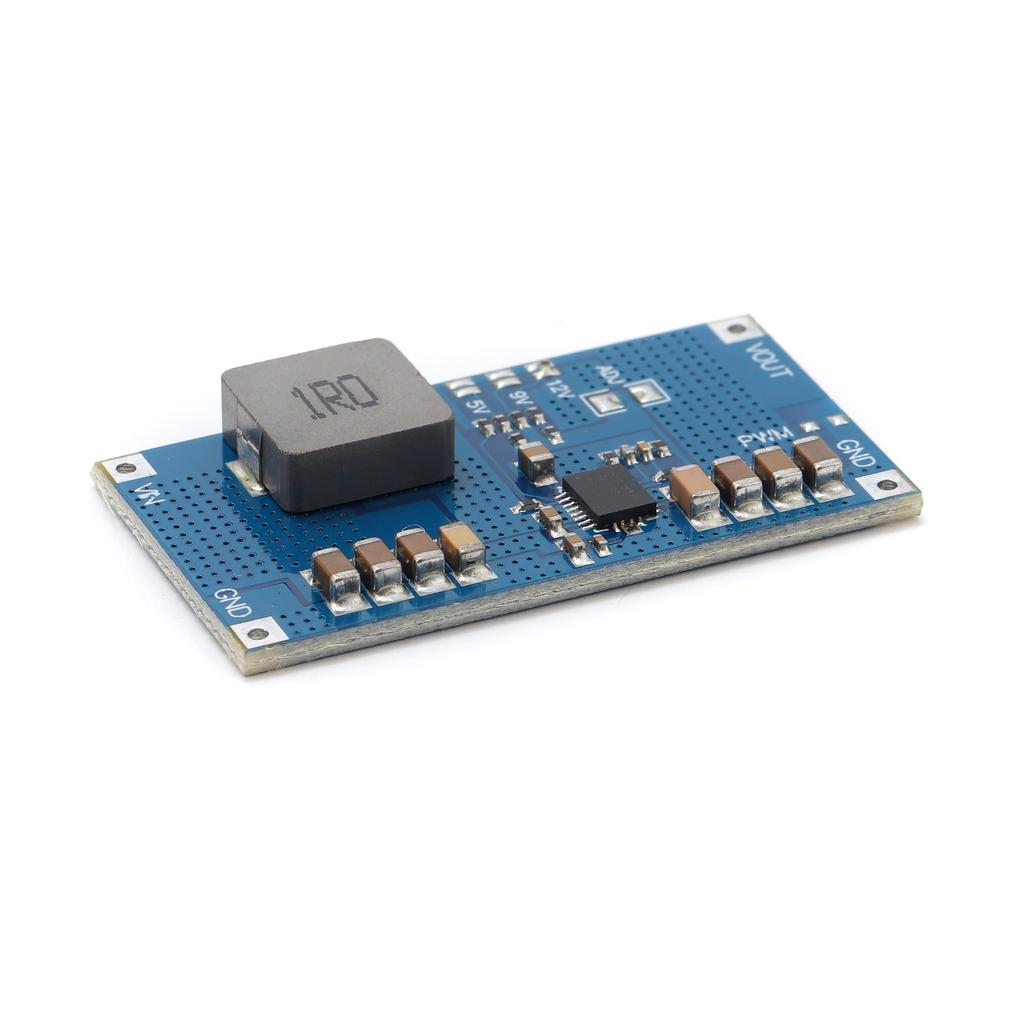

Этот модуль использует программу питания TI TPS61088, обеспечивает стабильную работу, низкие пульсации, имеет возможность коммутации тока 10 А, частоту переключения около 1 МГц, модуль предоставляет два режима работы: PWM и PFM, регулируемые пользователем (отгрузка в режиме низкого энергопотребления PFM по умолчанию), бортовые высококачественные танталовые конденсаторы (регулируемая версия) а также силовые индуктивности, использование высококачественных компонентов для дальнейшего повышения производительности и стабильности модуля.
Модуль на выходе для случаев с высокой мощностью по-прежнему имеет большинство других повышающих модулей, с которыми нельзя сравниться по стабильности. Для пользователей, использующих несколько литиевых батарей параллельно для питания повышающих приложений до 5 В, 4 А/5 А на выходе, это хороший выбор. То же самое касается повышения до 9 В/12 В, это не проблема. Максимальная выходная мощность может достигать 30 Вт. При выходном напряжении 9 В, 12 В и более высоком выходном токе пользователю не придется обращать внимание на энергопотребление модуля. Пользователь сможет использовать модуль более эффективно.. Выходная мощность может достигать 30 Вт с выходным напряжением 9 В и 12 В, и пользователю нужно только обеспечить хорошее теплоотведение, чтобы получить низкие пульсации на выходе при большой нагрузке.
Если не указано иное, тестируются следующие параметры в режиме ШИМ (рекомендуемый режим работы).
Тип модуля: Импульсный источник питания, Повышающий источник питания
Входное напряжение:DC2.7-12V
Входной ток:9А(Максимум)
Выходной ток:Определяется на основе входных данных, см. следующие инструкции по расчету
Выходное напряжение:DC4.5-12.6V
Выходная мощность: 30W(Максимум), необходимые меры теплоотвода
Частота переключения: около 1 МГц
Рабочий режим: ШИМ / PFM
Следующие параметры измеряются при настройке значения boost на 9 В в режиме ШИМ, для справки пользователя: Ток покоя:15-65 мА(Режим ШИМ)
200 мкА-600 мкА(Режим PFM)
Пульсации на выходе:30мВ размах(нет загрузки)
Эффективность вывода:92%(Максимум)
Режим регулировки: потенциометр, усиление против часовой стрелки
Выбор площадки для перемычки, 5/9/12 В, площадку ADJ можно отрегулировать самостоятельно
Интерфейс модуля:KF301-5.08/контакты
Вес модуля:10 г/5,4 г
Размер модуля: 40x22мм (ручное измерение, возможны отклонения)
VIN:Положительный вход питания, 2,7-12 В
GND:Отрицательный вывод входа и выхода, общий
ВУТ: Выходная мощность положительная, 4,5-12,6 В
Перемычки: закоротить для подачи соответствующего напряжения, если все контактные площадки перемычек не закорочены, то используйте резистор ADJ для регулировки напряжения, три перемычки и резистор ADJ могут работать только одним способом
Плата замыкания PWM на боковой стороне выходного терминала замкнута для режима PWM и разомкнута для режима PFM, по умолчанию установлен режим PFM, пользователи могут настроить это самостоятельно. Для версии с фиксированным напряжением по умолчанию используется режим PFM, его можно переключить в режим PWM, припаяв резистор 0Q к контактным площадкам PNIM или другим способом замкнув эти две площадки.
1. Модуль является повышающим, поэтому выходное напряжение модуля должно быть больше входного. После тестирования рекомендуется, чтобы выходное напряжение превышало входное более чем на 2 В, в противном случае выходное напряжение легко может превысить заданное значение.
2. Максимальный коммутируемый ток модуля составляет 10 А, пользователям рекомендуется оставлять запас для использования в пределах 9 А.
3. Выходной ток определяется входными параметрами, входной ток не должен превышать 9 А, КПД 70% (оставить поля) для расчета, чтобы получить следующую формулу для расчета максимального значения выходного тока модуля: lout = Vin * 6.3 / Vout.
4. Модуль при слишком низком входном напряжении не может полностью раскрыть выходную мощность, что особенно заметно при питании 3 В. Пользователям, которым требуется большая выходная мощность, следует обратить на это внимание при использовании.
1. Пожалуйста, не прикасайтесь к области вывода нижнего потенциометра руками или другими веществами с низким значением сопротивления. Контакт приведет к изменению значения сопротивления и вызовет большие колебания выходного напряжения.
2. При измерении напряжения при большой нагрузке по току используйте более короткий/толстый провод для подключения. (Сопротивление провода повлияет на измеряемое напряжение), или измеряйте непосредственно на клеммах, иначе это приведет к неточному измерению напряжения.
3. Вышеуказанные параметры не являются предельными значениями модуля, а оставлены для некоторого запаса после параметров, указанных при тестировании модуля его выходной мощности в случае использования радиаторов для отвода тепла при длительной работе более 50 Вт. Это показывает, что при использовании высокой мощности хорошее тепловое окружение особенно важно.
4. Относительно использования порта EN: по умолчанию порт EN подключен к VIN для включения режима повышающего преобразователя. При подключении EN к GND переходит в режим выключения. Пользователям следует обратить внимание, что режим выключения не означает полного отсутствия выходного напряжения, а лишь отключение функции повышающего преобразования микросхемы. В этом случае выходное напряжение будет немного ниже входного, и ток может быть выдан.
5. Во избежание прикосновения клиентов к печатной плате модуля из-за статического электричества и других причин, приводящих к выгоранию чипа, следует стараться избегать прикосновения руками к чипу и его близлежащим цепям во время включения питания модуля.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
