Тип : модуль
Происхождение : Китай
Состояние : новый
ADS1115 Фиолетовый ：

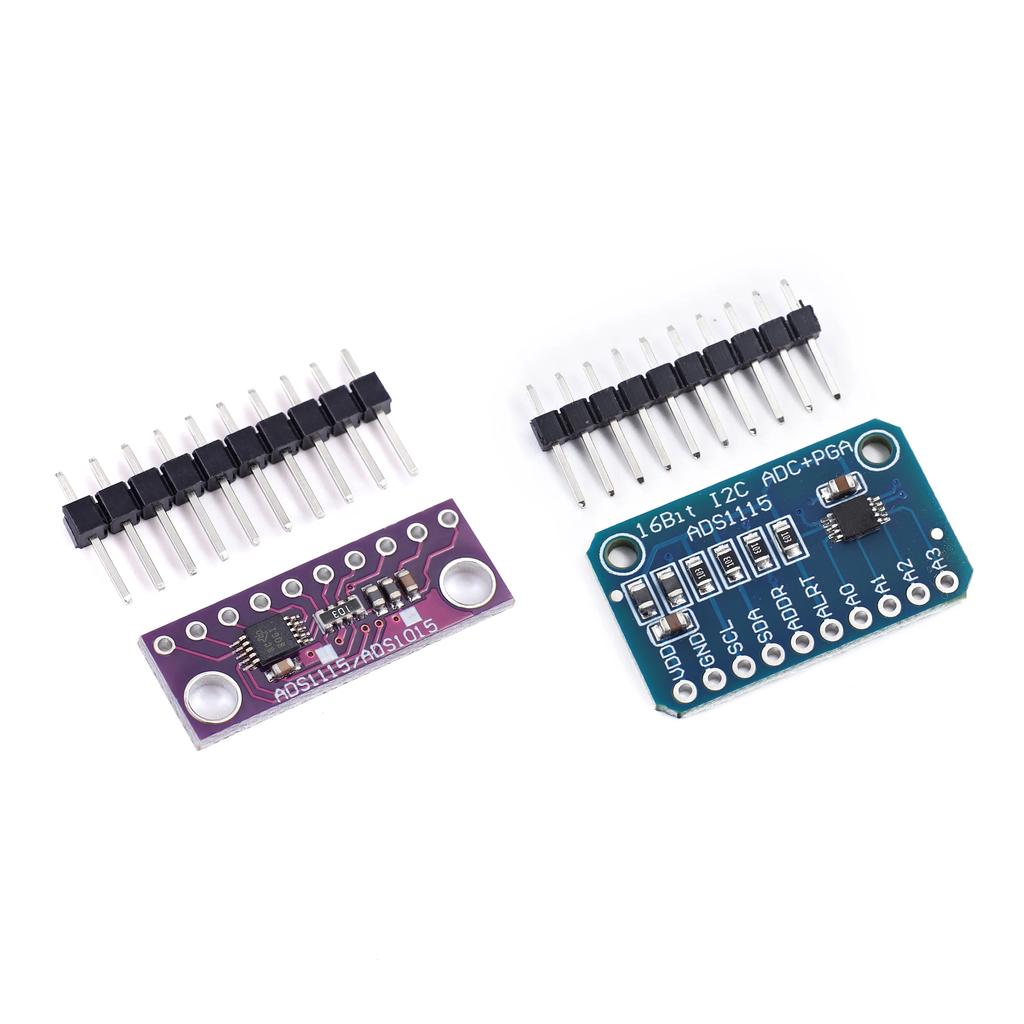

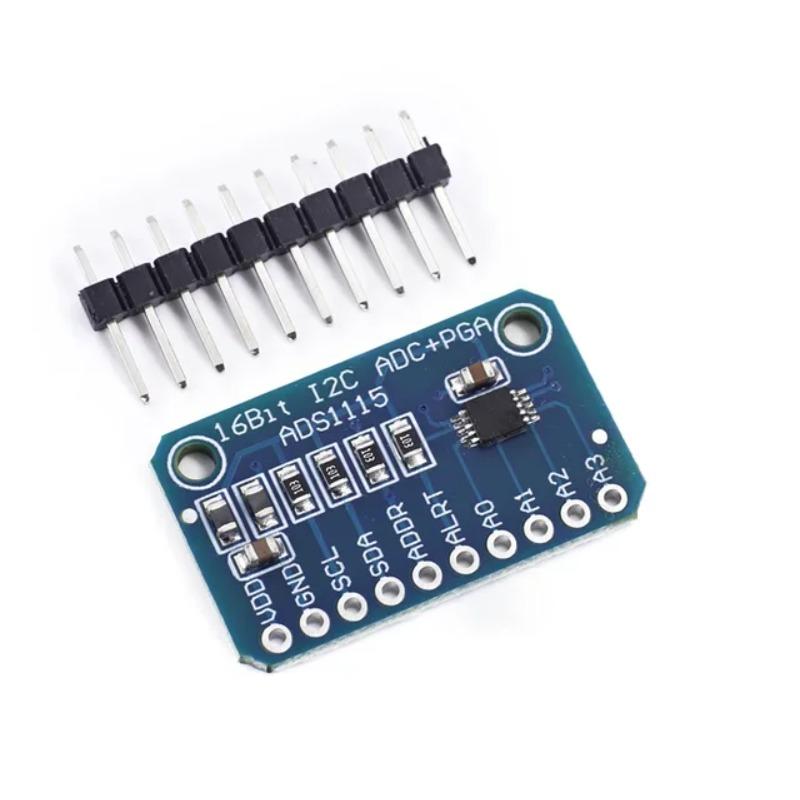

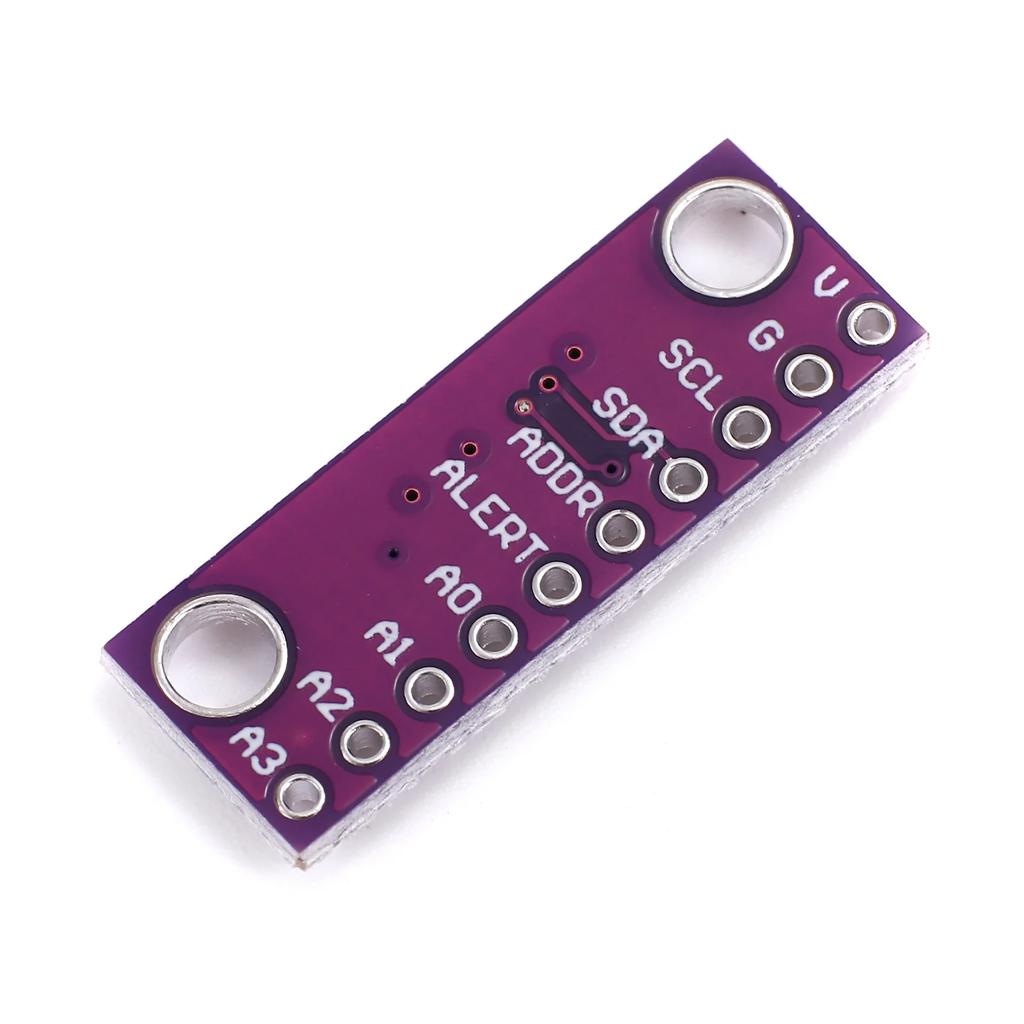

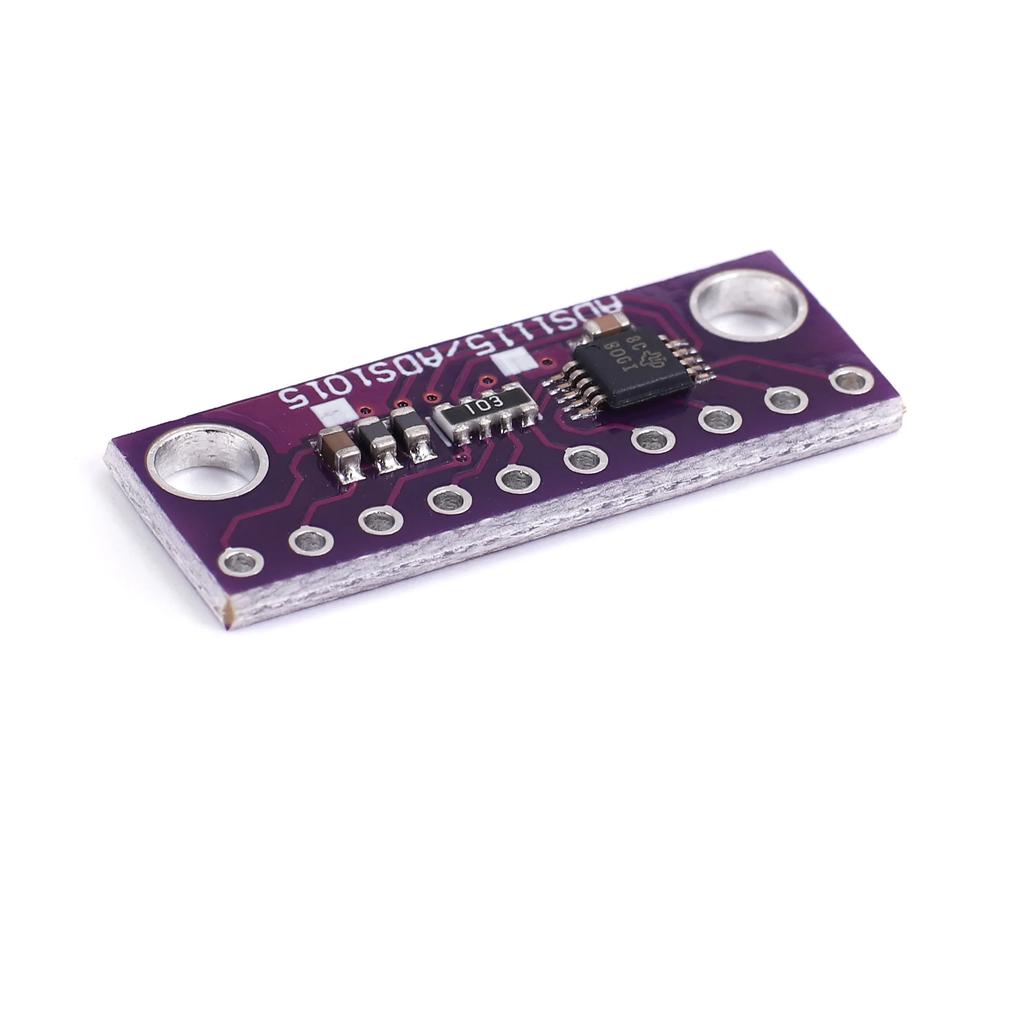

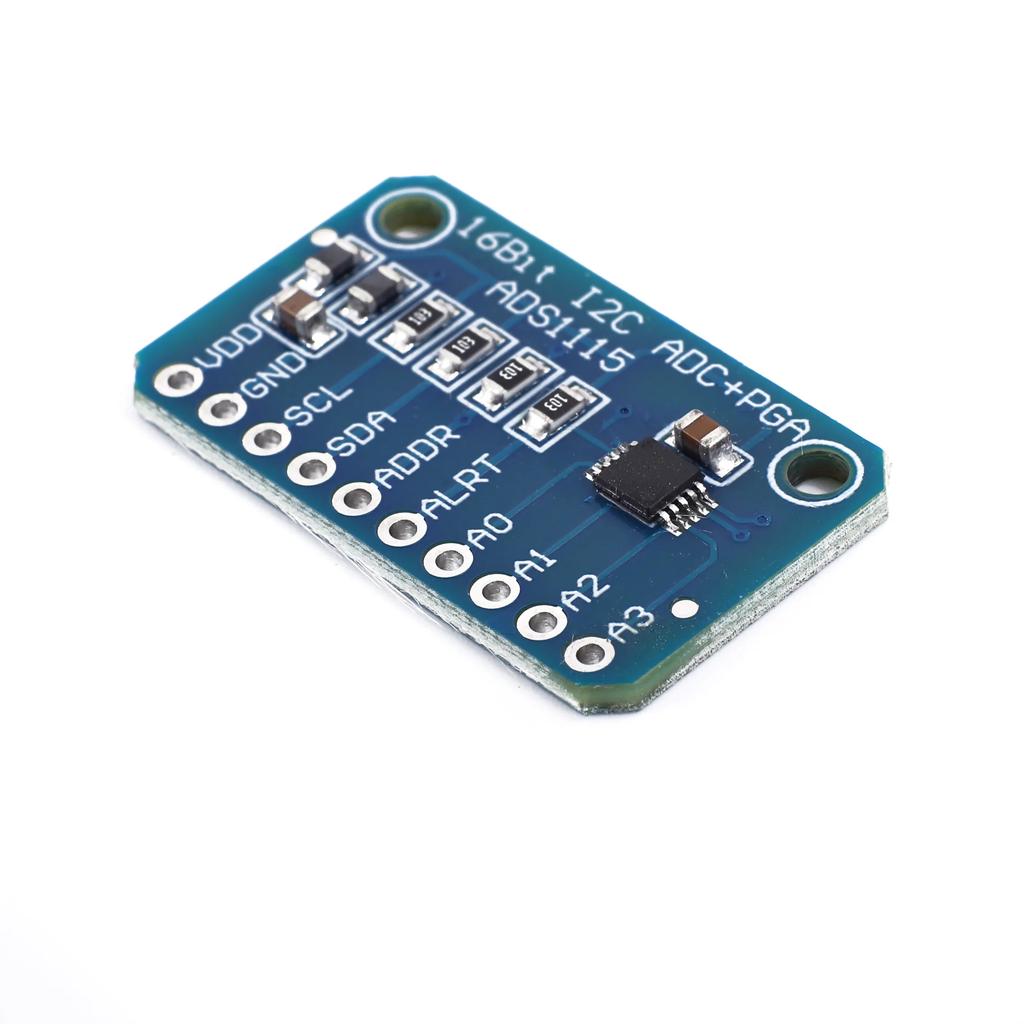

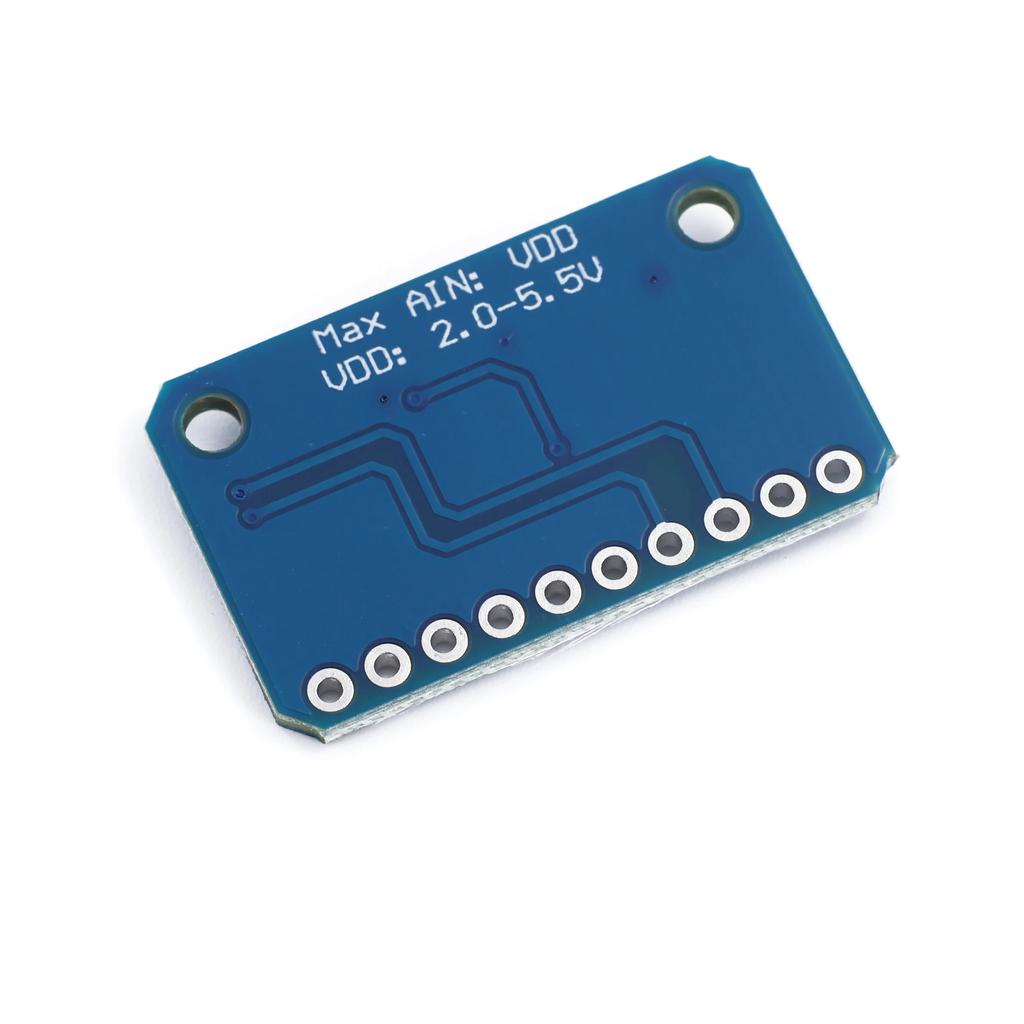

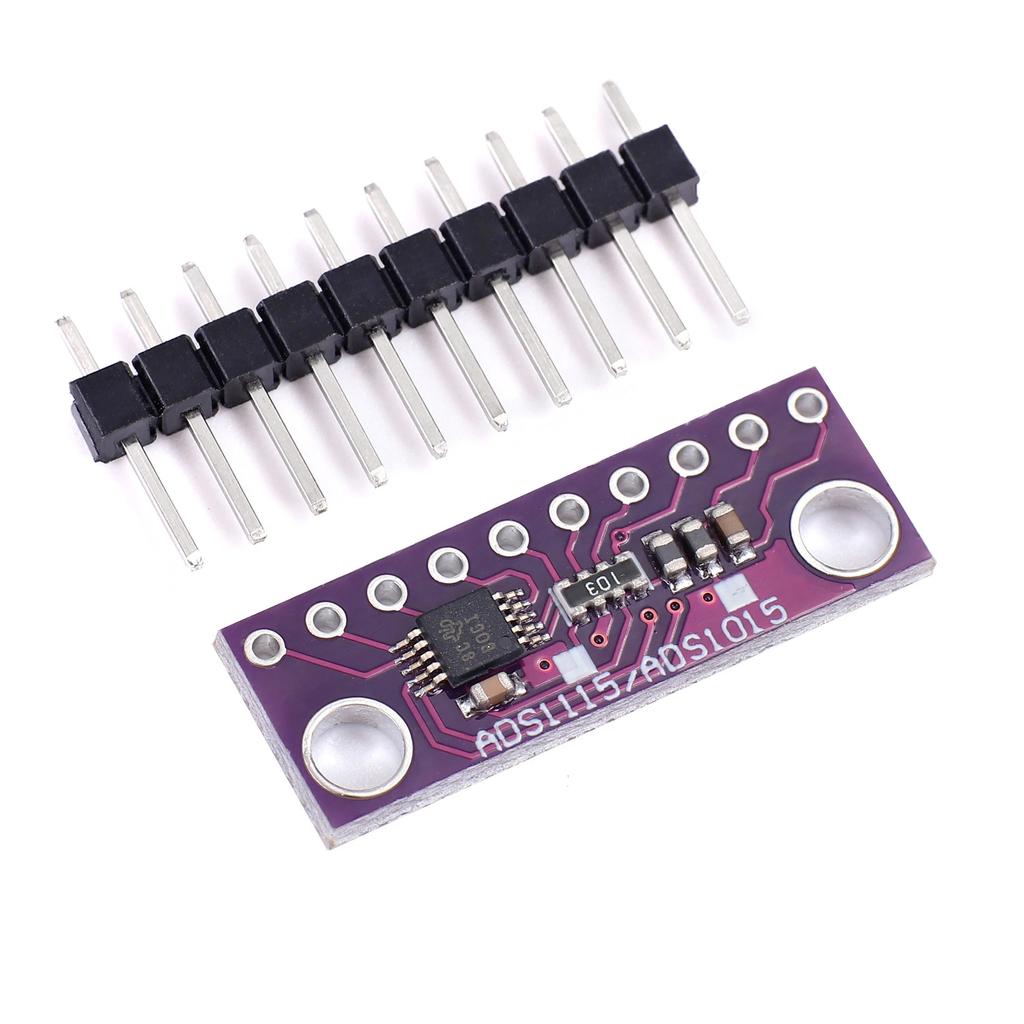

Для микроконтроллеров без аналого-цифрового преобразователя или если требуется АЦП более высокой точности, ADS1115 обеспечивает 16-битную точность при 860 образцах в секунду по I2C. Чип может быть сконфигурирован как 4 несимметричных входных канала или два дифференциальных канала. В качестве приятного бонуса он даже включает в себя программируемый усилитель усиления, до x16, чтобы помочь увеличить меньшие одиночные / дифференциальные сигналы до полного диапазона.. Нам нравится этот АЦП, потому что он может работать от 2 В до 5 В мощности / логики, может измерять большой диапазон сигналов и его супер прост в использовании. Это отличный 16-битный преобразователь общего назначения.
Чип довольно маленький, поэтому он приходит на доске прорыв с ферритов молчать AVDD и AGND. Взаимодействие осуществляется через I2C. Адрес может быть изменен на один из четырех вариантов (см. таблицу 5) таким образом, вы можете подключить до 4 ADS1115 к одной 2-проводной шине I2C для 16 несимметричных входов.
ШИРОКИЙ АССОРТИМЕНТ ПОСТАВОК: от 2,0 В до 5,5 В
НИЗКОЕ ПОТРЕБЛЕНИЕ ТОКА: Непрерывный режим: Только 150А Одиночный режим: Автоматическое завершение работы
ПРОГРАММИРУЕМАЯ СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ: от 8SPS до 860SPS
ВНУТРЕННИЙ ОПОРНЫЙ ИСТОЧНИК НАПРЯЖЕНИЯ С НИЗКИМ ДРЕЙФОМ
ВНУТРЕННИЙ ГЕНЕРАТОР
ВНУТРЕННИЙ PGA
ИНТЕРФЕЙС I2C: Адреса, выбираемые по пин-кодам
ЧЕТЫРЕ НЕСИММЕТРИЧНЫХ ИЛИ ДВА ДИФФЕРЕНЦИАЛЬНЫХ ВХОДА
ПРОГРАММИРУЕМЫЙ КОМПАРАТОР
Эта плата/чип использует 7-битные адреса I2C между 0x48-0x4B, выбираемые с помощью перемычек.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.
Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
