Высокие опасения по химическим веществам : Никто
Номер модели : 123
Тип : Регулятор напряжения
Происхождение : Китай
Состояние : новый
Диапазон рабочего напряжения: 6 ~ 36 В.
Максимальный выходной ток: 8А для версии с низкой мощностью, 15А для версии с высокой мощностью.
Потребление тока модулем около 6 мА.
В качестве основного элемента управления используется 8-битный микроконтроллер со сверхнизким энергопотреблением, обеспечивающий быстрое и точное переключение.
Применяется МОП-трубка высокой мощности и с низкими потерями
На плате имеются 2 индикатора питания, позволяющие в режиме реального времени отслеживать состояние источника питания.
Время переключения составляет около 0,1 мс.
Встроенный прецизионный многооборотный потенциометр позволяет свободно регулировать напряжение переключения основного источника питания и восстанавливающееся напряжение, что удобно для различных случаев напряжения.
Напряжение основного источника питания может быть выше или ниже напряжения вторичного источника питания.
Модуль не имеет функции зарядки, основной блок питания не может заряжать резервный блок питания.
Режим проводки: клемма провода блокировки
Измерение:46X32X15 мм ДxШxВ.
Рабочая Температура:-40～+105℃.
Описание контактов:
1: Входная мощность сети положительная
2: Основной вход питания отрицательный (земля)
3: Резервный вход питания отрицательный (земля)
4: Резервный вход питания положительный
5: Вывод отрицательный (земля)
6: Выход положительный
Индикатор:
Д1: красный свет, горит ярко, когда подается питание на основной источник питания V1, гаснет, когда подается питание на резервный источник питания V2.
D2: Зеленый свет, горит при подаче питания на вторичный источник питания V2, не горит при подаче питания на основной источник питания V1.
Потенциометр:
VR1: потенциометр регулировки напряжения переключения основного питания. Если напряжение основного источника питания ниже напряжения, установленного VR1, основной источник питания немедленно отключится, а выход переключится на резервный источник питания.
Напряжение переключения основного питания VUVP для контрольной точки TP1 в 5 раз больше, согласно следующей формуле:
ВУВП=ВТП1×5 (В)
Например, если потенциометр VR1 отрегулирован так, чтобы напряжение TP1 составляло 2 В, то коммутационное напряжение VUVP = 2 × 5 = 10 (В). При напряжении основного источника питания V1 ниже 10 В происходит немедленное отключение основного источника питания и одновременное переключение на резервный источник питания.. Напряжение переключения по умолчанию составляет 10 В.
ВР2: Потенциометр регулировки напряжения восстановления основного источника питания VSTART. Когда напряжение основного источника питания превышает напряжение, установленное VR2, он немедленно отключает резервный источник питания и возвращается к выходу основного источника питания.
Напряжение восстановления основного источника питания VSTART в 5 раз превышает напряжение контрольной точки TP2, рассчитываемое по следующей формуле::
VSTART=VTP2×5 (В)
Например, отрегулируйте потенциометр VR2 так, чтобы напряжение TP2 было 2,2 В, тогда восстанавливающееся напряжение основного источника питания VSTART = 2,2 × 5 = 11 (В). Если напряжение основного питания превышает 11 В, снова включите основной источник питания и одновременно отключите резервное питание.. Напряжение восстановления питания по умолчанию составляет 11 В.
SW: выходной выключатель питания, может быть подключен к внешнему выключателю для управления включением и выключением выхода.
Разомкнутая схема: открыть вывод.
Короткого замыкания: закрыть выход.
Меры предосторожности:
1: Необходимо убедиться, что восстанавливающееся напряжение выше напряжения переключения, в противном случае переключение может быть ненормальным и могут возникнуть другие неожиданные явления.
2: После переключения на резервный источник питания напряжение основного источника питания возвращается к норме более чем на 3 секунды, прежде чем произойдет переключение на основной источник питания.
3: Контрольные точки TP1 и TP2 расположены рядом с потенциометром, и все они имеют заземленное напряжение.. Основной источник питания, вспомогательный источник питания и выход имеют общее заземление.
Линия имеет компактную и равномерную компоновку, хорошую электроизоляцию и механическую устойчивость, может сохранять стабильную работу в условиях различных температур и влажности, обеспечивая точность и надежность.
В схемотехнике тщательно спланированные линии подобны точным транспортным сетям, а линии разной ширины и с разным интервалом выполняют различные задачи по передаче токов и сигналов.. Ключевые сигнальные линии проходят обработку согласования импеданса, что значительно снижает отражение и затухание сигнала и обеспечивает стабильную передачу высокочастотных сигналов.

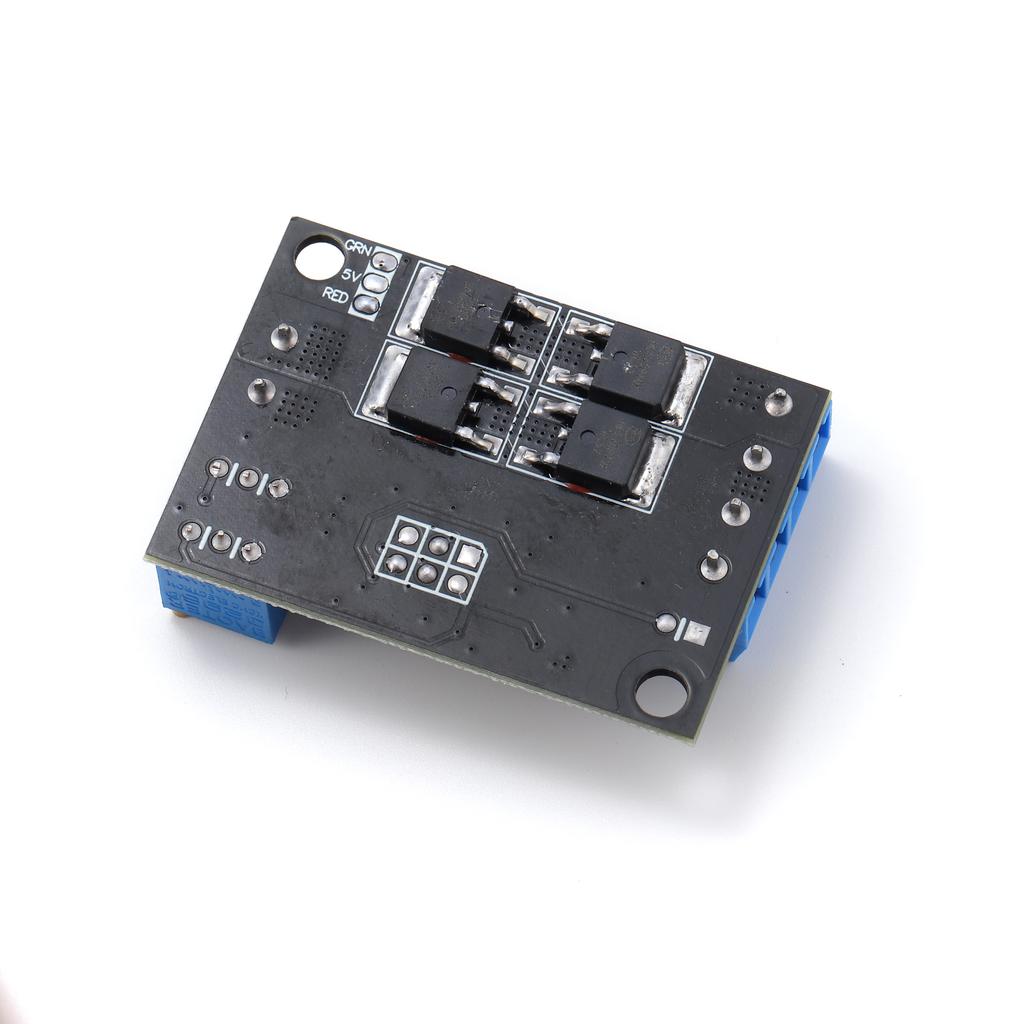

Все виды электронных компонентов припаяны к печатной плате, а паяные соединения полные, круглые, прочные и надежные.. Основные компоненты, такие как микросхемы, идеально соединены с печатной платой с помощью точных процессов компоновки, что обеспечивает высокоскоростную обработку данных и взаимодействие.
Эта печатная плата имеет широкий спектр применения во многих областях.. Будь то область промышленного управления, требующая чрезвычайно высокой стабильности, или область бытовой электроники, где требуется экстремальная производительность, он может предоставить надежные гарантии стабильной работы оборудования благодаря своей превосходной конструкции и надежной работе, а также помочь различным электронным устройствам играть важную роль.
