Характерная черта:
1. Мощнее и лучше осциллографа в цифровом анализе сигналов.
2. Высокая частота дискретизации 100 М, 16 каналов, глубина 10G, регулируемое пороговое напряжение для нескольких логических уровней.
3. Поддерживает множество анализаторов протоколов, встроенный двухканальный ШИМ-генератор.
4. Идеальный инструмент для разработки и отладки однокристальных, ARM, FPGA и других систем.
5. Соответствующее программное обеспечение и ресурсы могут поддерживать китайский и английский языки.
Технические характеристики:
Тип объекта: Логический анализатор
Язык: Китайский и английский языки могут быть изменены
Входной канал: 16
Максимальная частота дискретизации: 100m
Измерение пропускной способности: 20 метров
Минимальная потребляемая ширина импульса: 20 нс

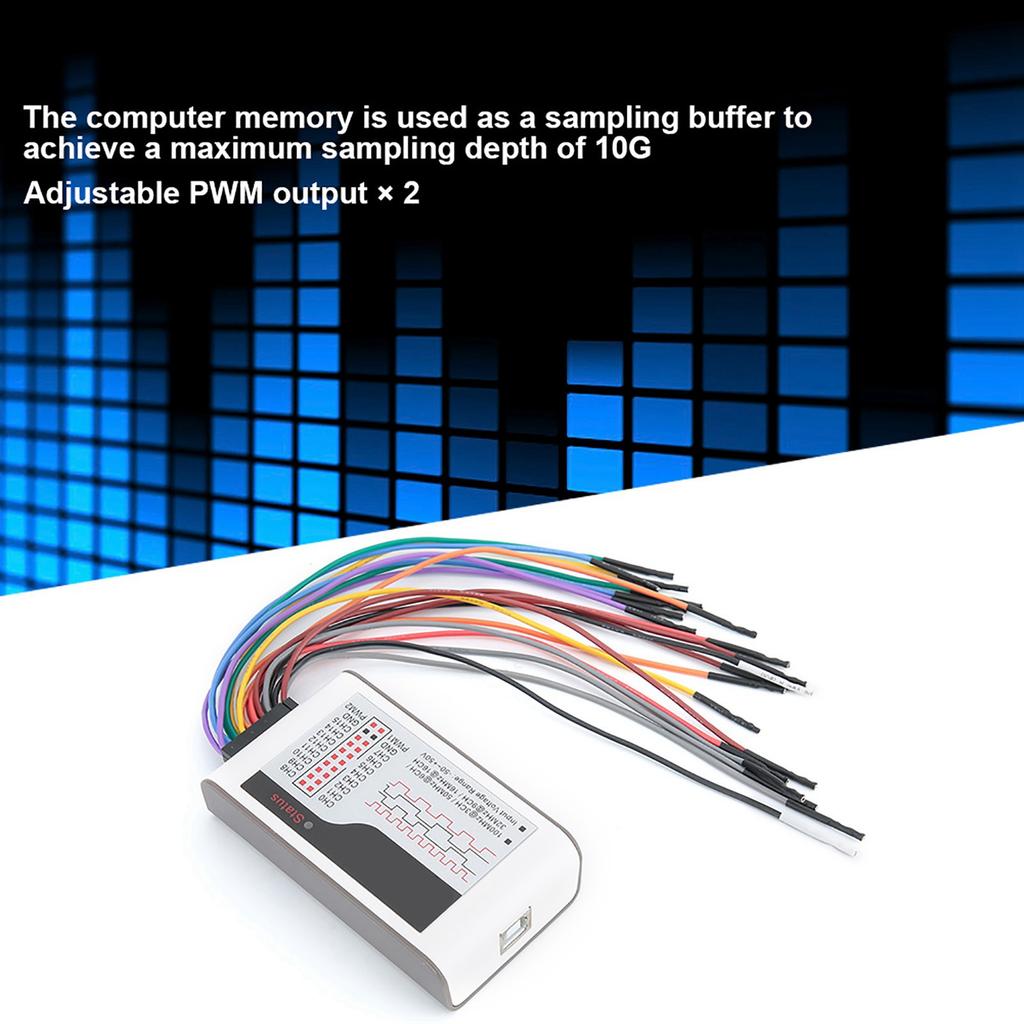

Максимальная глубина отбора проб: 10g канал

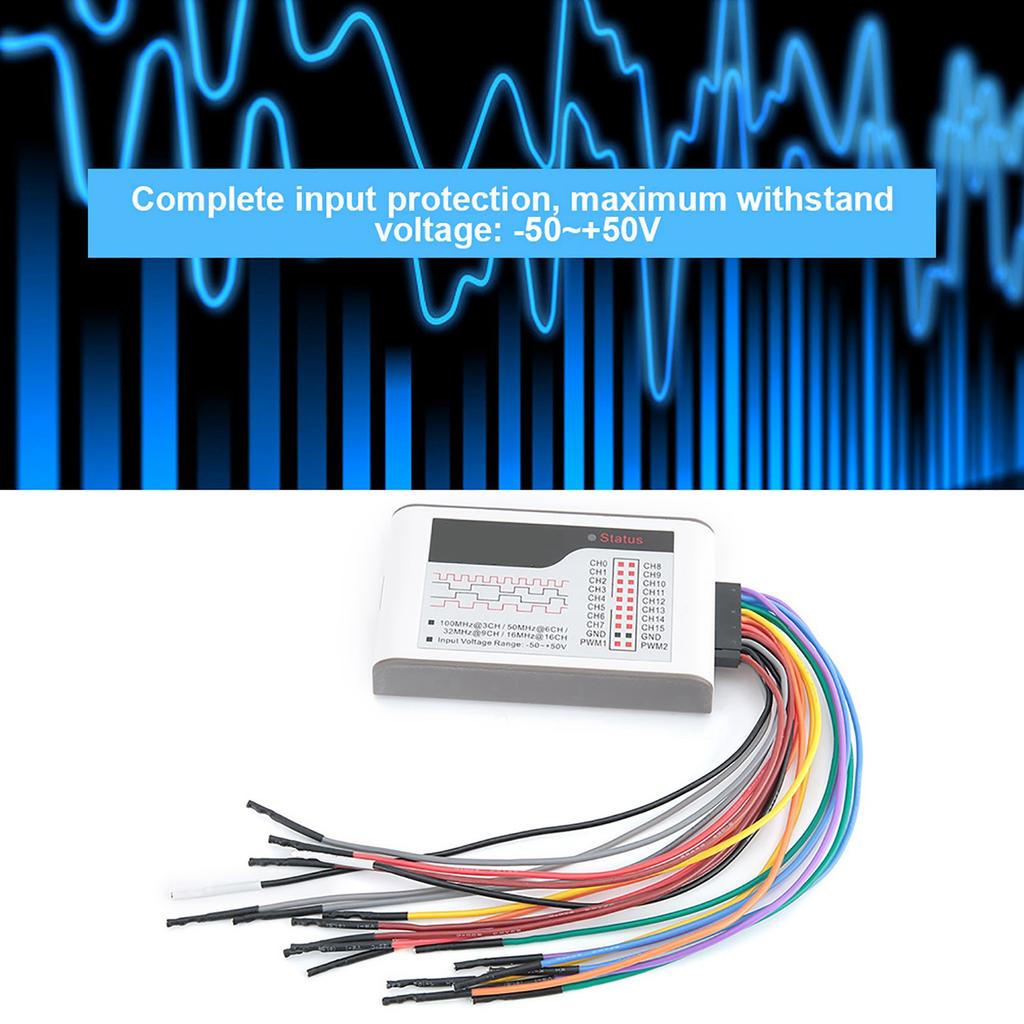

Диапазон входного напряжения: 50 ~ +50 В
Входное сопротивление: 220 кОм, 12 пФ
Регулируемое пороговое напряжение: 4 ~ + 4 В, шаг: 0,01 В
Канал широтно-импульсной модуляции: 2
Диапазон частот широтно-импульсной модуляции: 0,1 ~ 10 МГц
Шаг регулировки частоты широтно-импульсной модуляции: 10 нс
Степпинг с шириной импульса: 10нс
Выходное напряжение широтно-импульсной модуляции: +3,3 В
Выходное сопротивление широтно-импульсной модуляции: 50 Ом
Ток в режиме ожидания: 100mAh
Максимальный рабочий ток: 150mA
Размер: приблизительно. 95 x 55 x 23 мм 3,7 x 2,2 x 0,9 дюйма
Поддерживаемые операционные системы: для Windows XP, для Windows 7810 (3264 бит)
Поддерживаемые стандартные протоколы: uartrs232485, i2c, может, dmx512, i2spcm, jtag

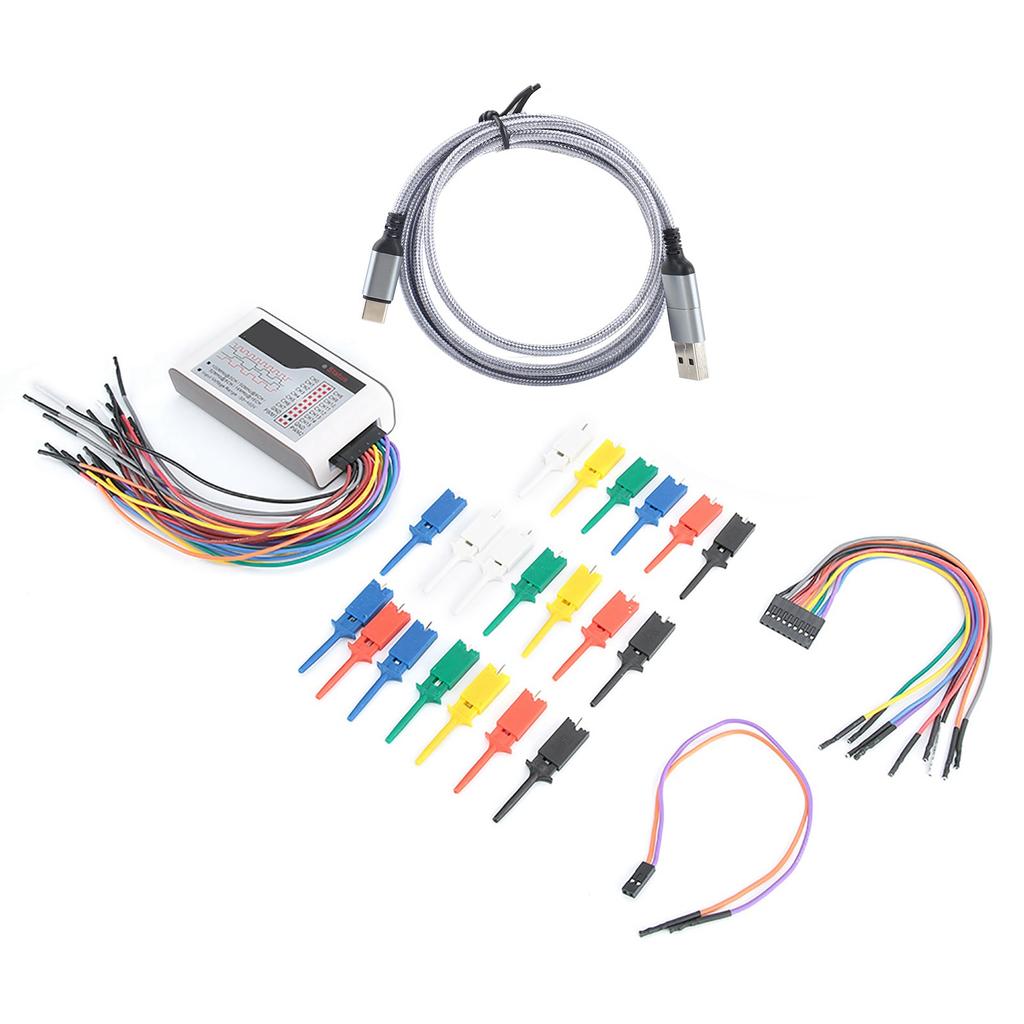

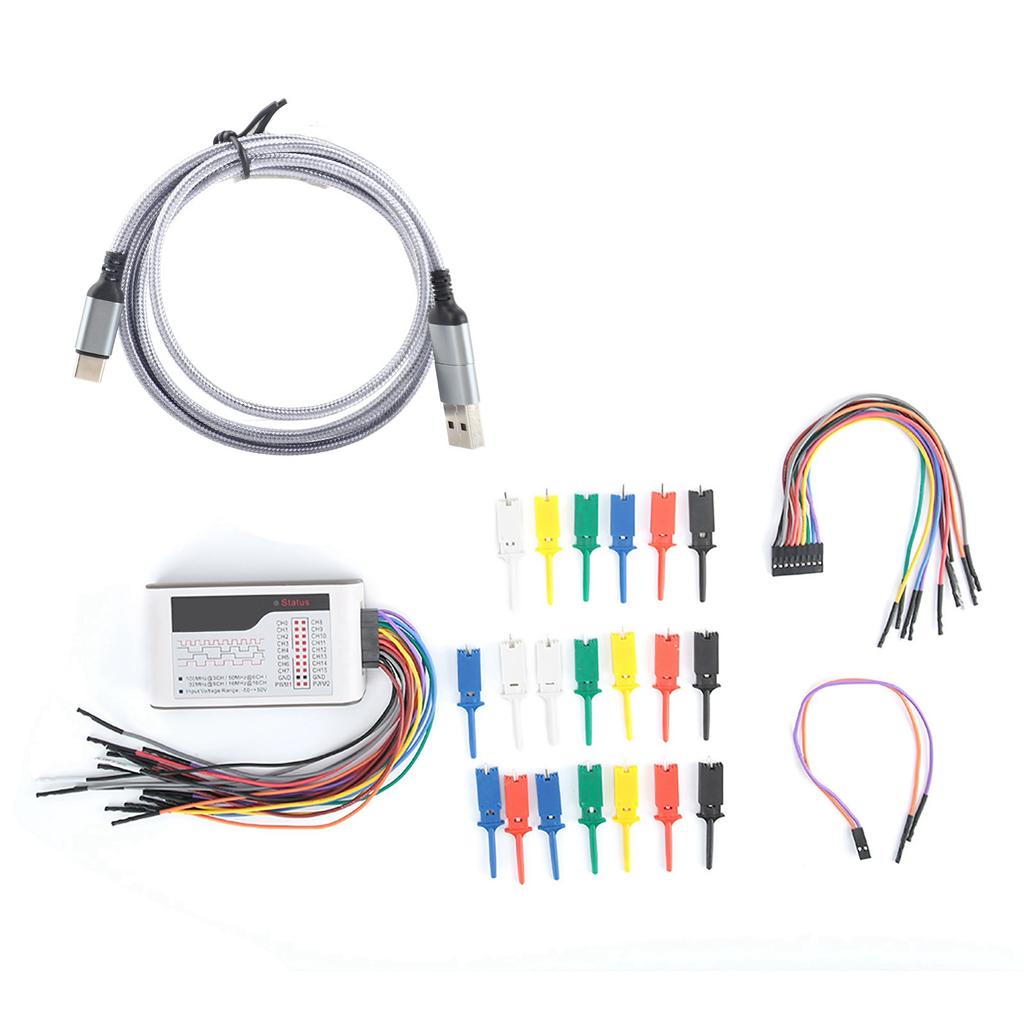

Список пакетов:
1 x Логический анализатор2 x 9P кабель1 x 2P кабель20 x Тестовый крючок1 x USB кабель1 x Руководство по эксплуатацииМощнее и лучше, чем осциллограф, в цифровом анализе сигналов.
Высокая частота дискретизации 100 М, 16 каналов, глубина 10G, регулируемое пороговое напряжение для нескольких логических уровней.
Поддерживает множество анализаторов протоколов, встроенный двухканальный ШИМ-генератор.
Идеальный инструмент для разработки и отладки однокристальных, ARM, FPGA и других систем.
Соответствующее программное обеспечение и ресурсы могут поддерживать китайский и английский языки.
