Характерная черта:
1. ПОДДЕРЖКА СВЯЗЕЙ: Окно формы сигнала и окно результатов анализа могут быть связаны, что удобно для поиска осциллограмм и данных различными способами
2. ГИБКОСТЬ И ПРОСТОТА В ИСПОЛЬЗОВАНИИ: Данные выборки могут быть экспортированы в файлы .txt, .cSV, .bin и других форматов, которые можно открывать, просматривать или редактировать с помощью другого программного обеспечения, например, с помощью Excel для открытия csv для поиска и организации данных и с помощью Matlab для импорта bin для дальнейшего анализа и т. Д.
3. ФОРМАТ ОТОБРАЖЕНИЯ ДЕКОДИРОВАННЫХ ДАННЫХ: Поддержка двоичных, десятичных, шестнадцатеричных, ASCII и шестнадцатеричных данных, просты в наблюдении и анализе
4. ПРОСТОЙ ИНТЕРФЕЙС: Интуитивно понятный и лаконичный интерфейс настройки триггера, условия триггера включают край перехода сигнала, высокий и низкий уровень или комбинацию двух и т. Д.
5. РЕГУЛИРУЕМЫЙ ПОРОГ: Совместимость с различными стандартами уровня, такими как 5VTTL, 5 CMOS, 3.3 V CMOS, 3.0V CMOS, 2.5VCM0S, 1.8 V CMOS, 1.5 V CMOS, 1.2 V CMOS, 0.9V CMOS и т. Д.
Технические характеристики:

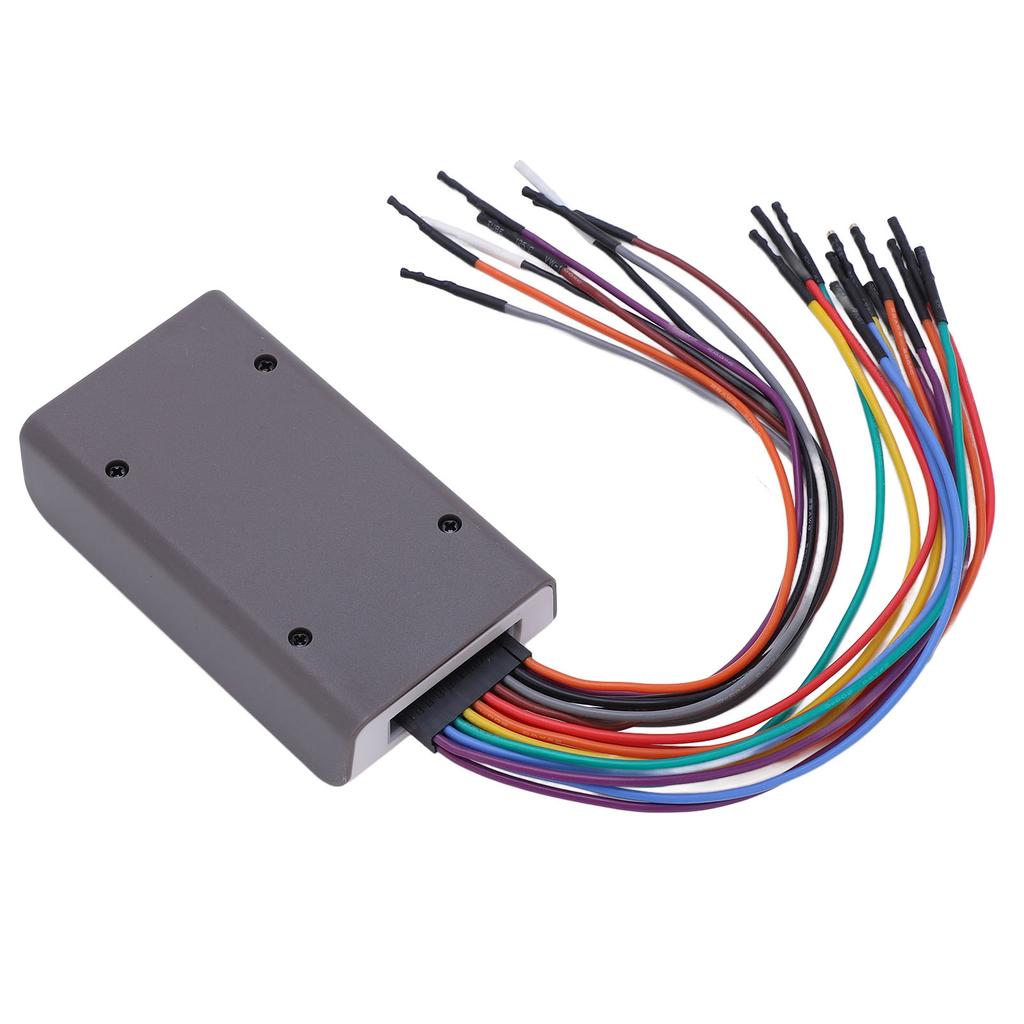

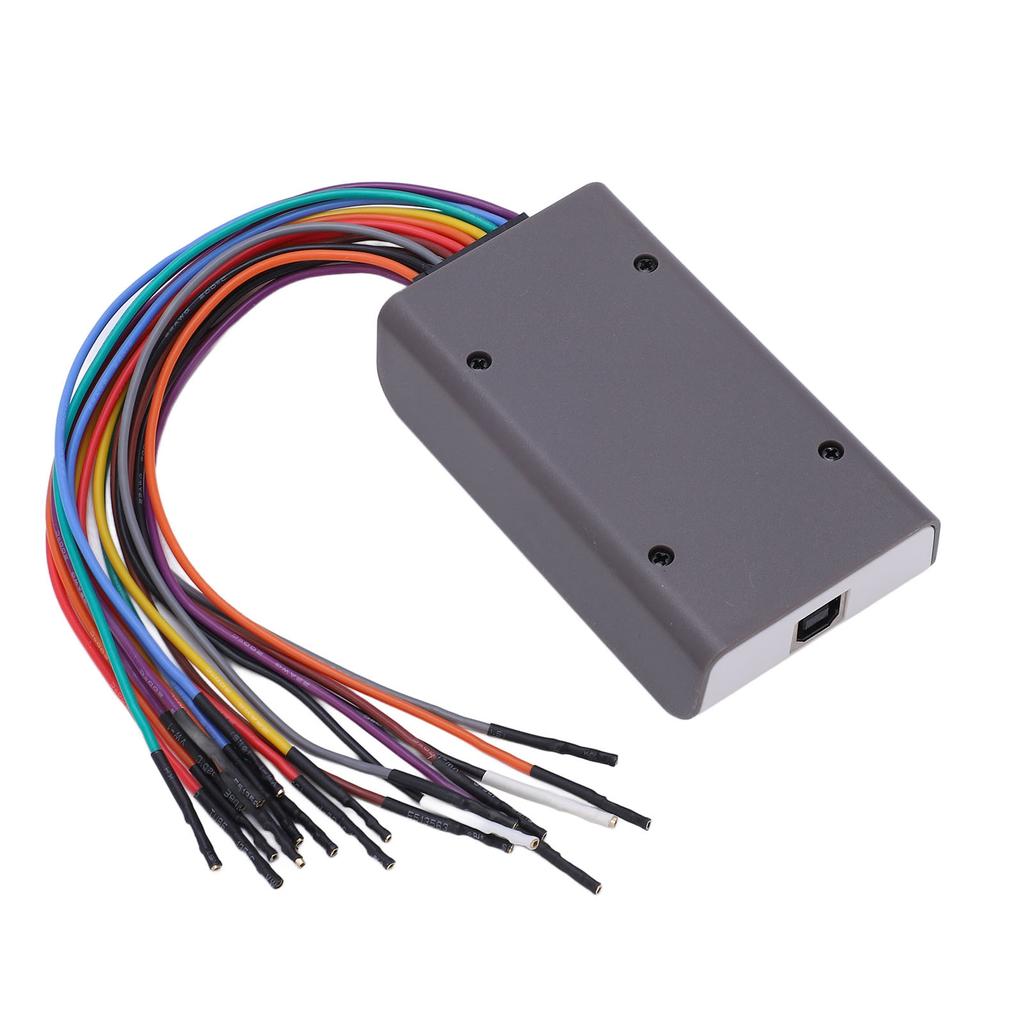

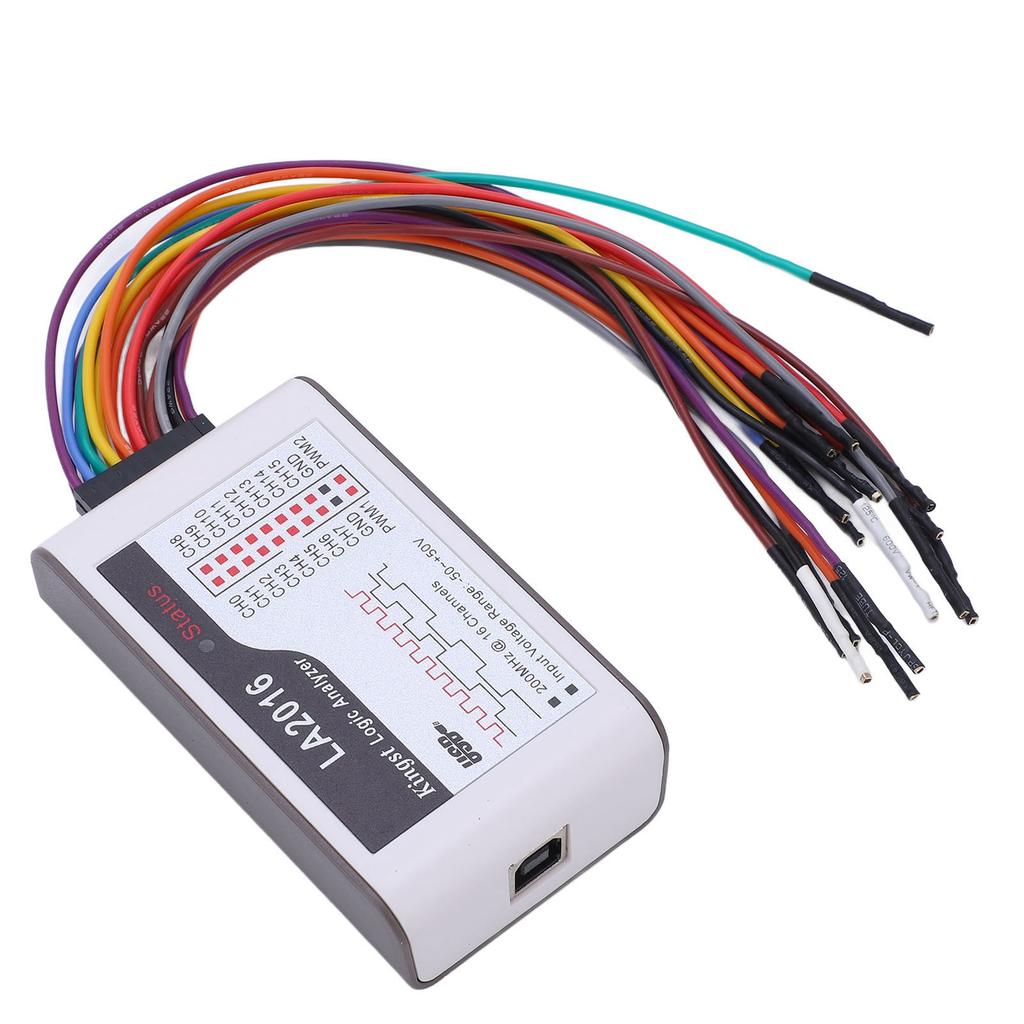

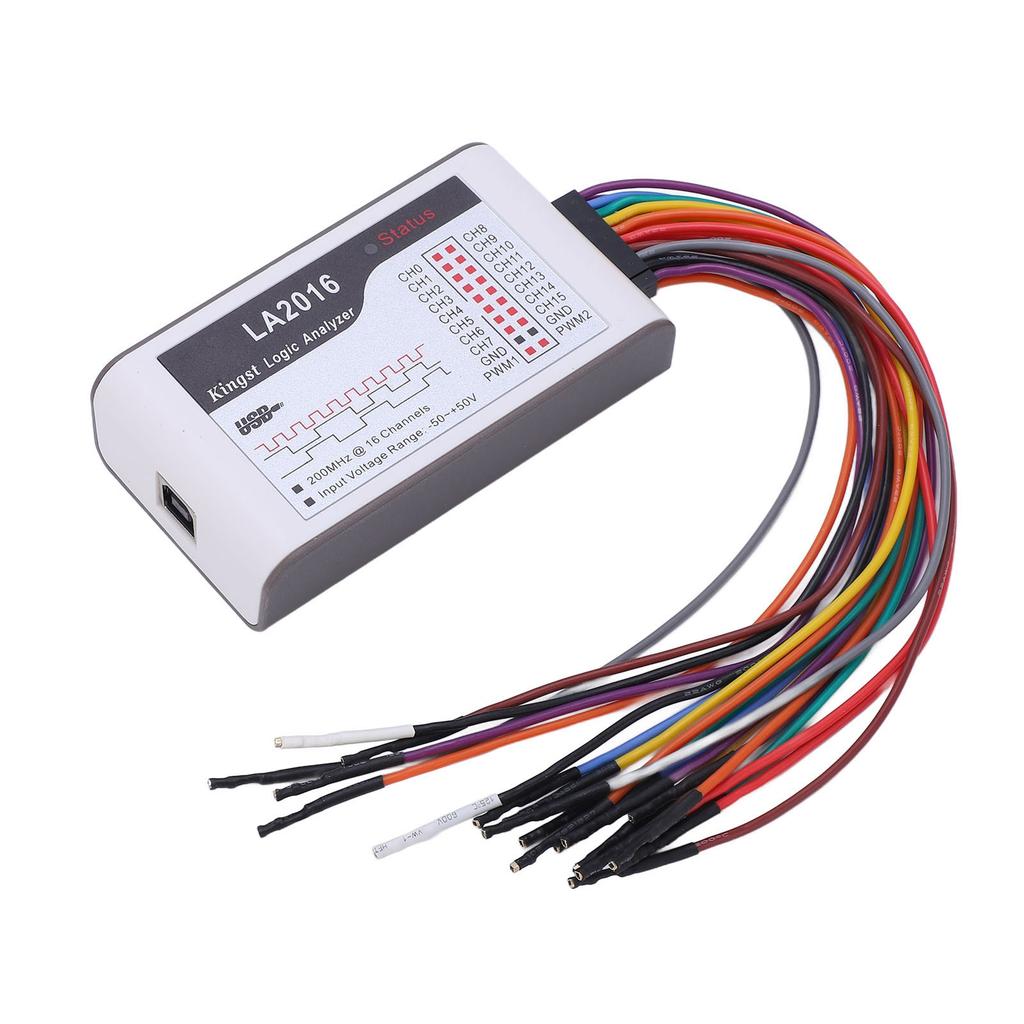

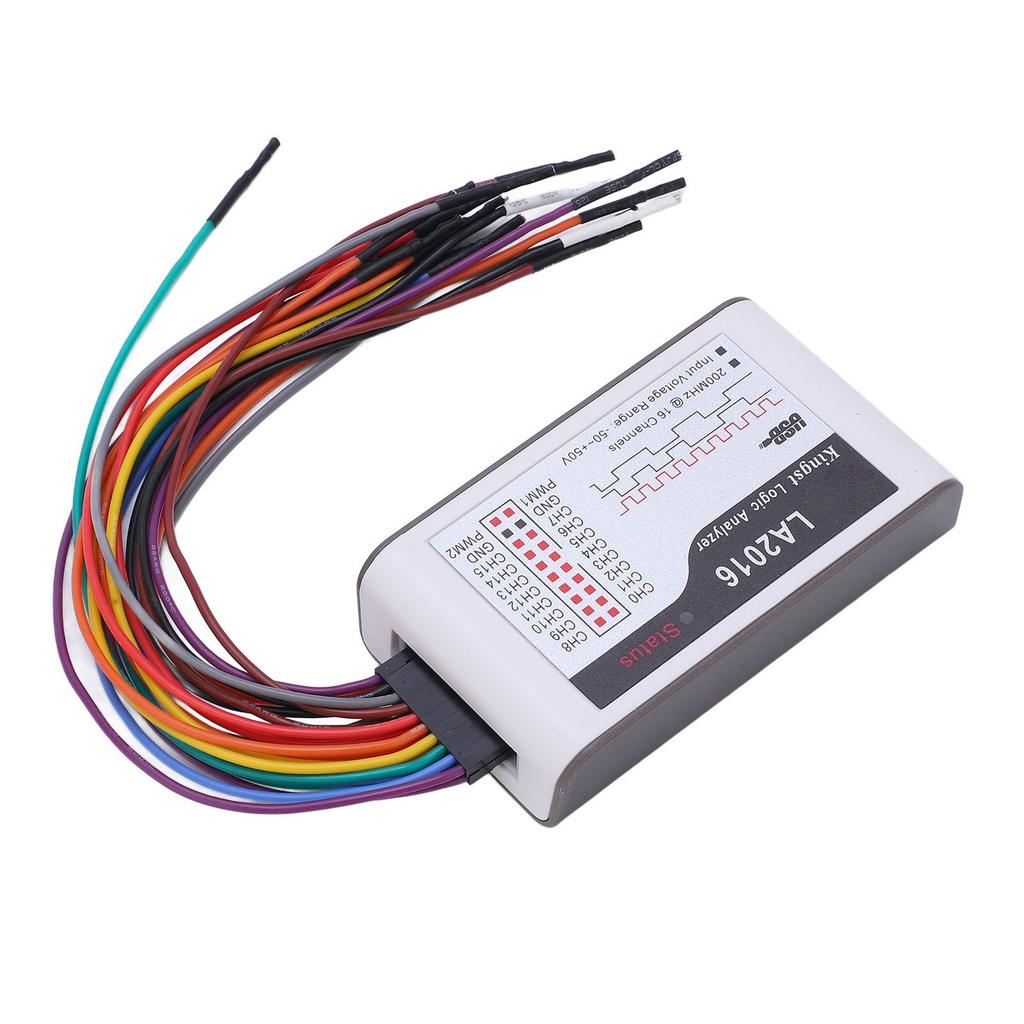

Тип объекта: Логический анализатор
Номер модели: ЛА2016
Количество каналов: 16
Поддерживаемые режимы: Нормальный режим (данные собираются и затем передаются на компьютер, частота дискретизации выше); Режим потоковой передачи (собранные данные передаются на компьютер одновременно, время выборки больше)
Максимальная частота дискретизации: Нормальный режим: 200M (16 каналов); Режим потоковой передачи: 100M (3 канала), 50M (6 каналов), 20M (16 каналов)
Самая высокая частота сигнала может быть собрана: 40МГц
Минимальная улавливаемая ширина импульса: 12.5нс
Встроенный объем аппаратной памяти: 1 Гбит
Максимальная глубина аппаратного хранилища (обеспечить достижимую глубину отбора проб): 50M
Максимальная глубина выборки сжатия(не гарантируется достижение глубины отбора проб): 10G (режим дискретизации сжатия без потерь, эффективно улучшающий глубину при сборе низкочастотных сигналов)
Максимальная глубина дискретизации в потоковом режиме: 100G (фактическая глубина может быть ограничена объемом памяти компьютера, каждый переход уровня каждого канала должен занимать 5 байт памяти)
Диапазон входного напряжения: 50В ~+50В
Эквивалентное входное сопротивление: 200 кОм, 15пФ
Пороговое напряжение: Регулируемый диапазон: 4V ~ + 4V, шаг регулировки: 0,01 В
Тип интерфейса: USB2.0
Ток в режиме ожидания: 130мА
Максимальный рабочий ток: 280мА.

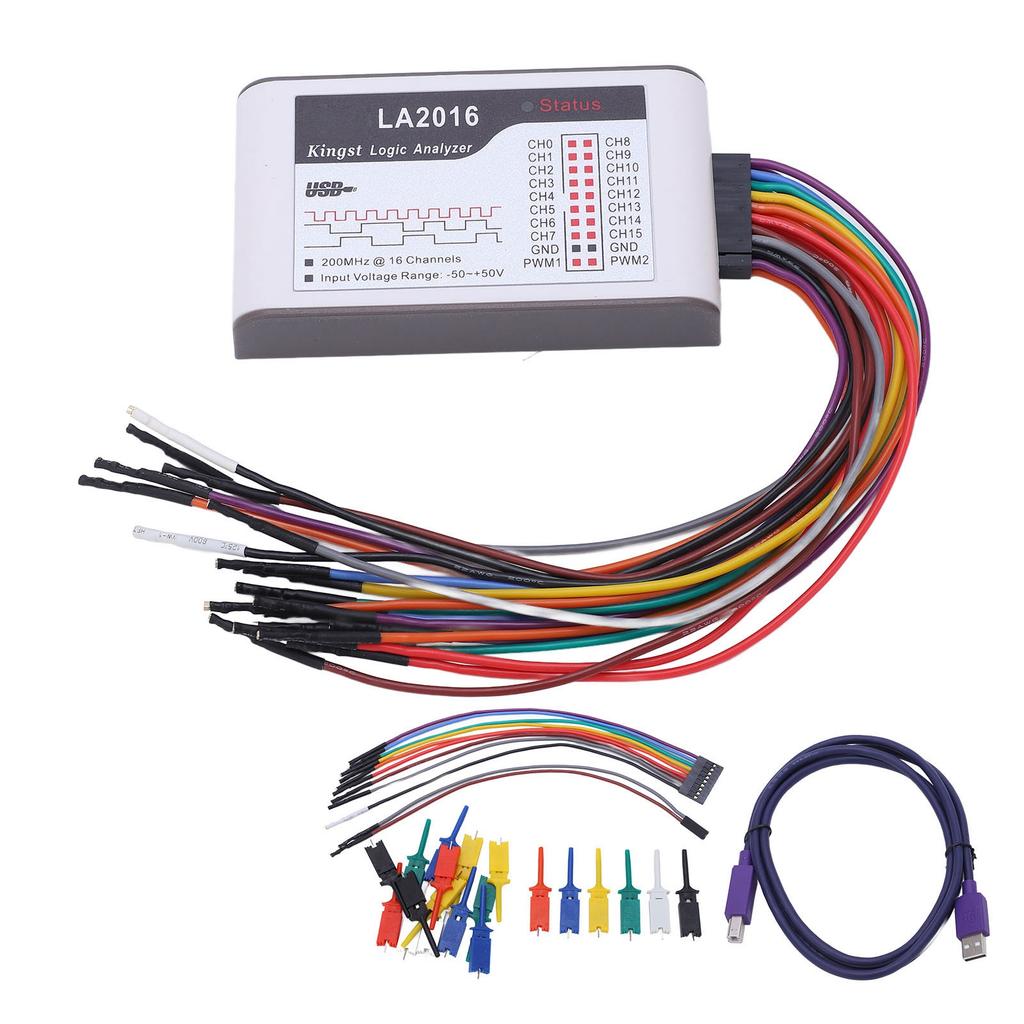

Список пакетов:
1 x Хост1 x 9-контактный кабель1 x 2-контактный кабель20 x Тестовый зажим1 x USB-кабель1 x Руководство пользователя
уведомление:
Перед использованием подберите соответствующий диапазон пороговых значений модели. ПОДДЕРЖКА СВЯЗЫВАНИЯ: Окно формы сигнала и окно результатов анализа могут быть связаны, что удобно для поиска осциллограмм и данных различными способами
ГИБКОСТЬ И ПРОСТОТА В ИСПОЛЬЗОВАНИИ: Данные выборки могут быть экспортированы в файлы форматов .txt, .cSV, .bin и другие, которые можно открыть, просмотреть или отредактировать с помощью другого программного обеспечения, например, используя Excel для открытия csv для поиска и организации данных, и используя Matlab для импорта bin f
ФОРМАТ ОТОБРАЖЕНИЯ ДЕКОДИРОВАННЫХ ДАННЫХ: Поддержка двоичных, десятичных, шестнадцатеричных, ASCII и шестнадцатеричных данных, просты в наблюдении и анализе
ПРОСТОЙ ИНТЕРФЕЙС: Интуитивно понятный и лаконичный интерфейс настройки триггера, условия триггера включают край перехода сигнала, высокий и низкий уровень или комбинацию двух и т. Д.
РЕГУЛИРУЕМЫЙ ПОРОГ: Совместимость с различными стандартами уровня, такими как 5VTTL, 5 CMOS, 3.3 V CMOS, 3.0V CMOS, 2.5VCM0S, 1.8 V CMOS, 1.5 V CMOS, 1.2 V CMOS, 0.9V CMOS и т. Д.
