Характерная черта:
1. Подключаемые окна: Окно формы сигнала и окно результатов анализа могут быть связаны, что удобно для поиска осциллограмм и данных различными способами.
2. Несколько форматов файлов: Данные выборки могут быть экспортированы в виде файлов .txt, .cSV, .bin и других форматов, которые можно открывать, просматривать или редактировать с помощью другого программного обеспечения.
3. Форматы отображения данных: Формат отображения декодированных данных поддерживает двоичные, десятичные, шестнадцатеричные, ASCII и шестнадцатеричные данные, легко наблюдать и анализировать.
4. Интуитивно понятный интерфейс: Используя интуитивно понятный интерфейс настройки триггера, условия триггера включают края перехода сигнала, высокий и низкий уровни или их комбинацию и т. Д.
5. Хорошая совместимость: С регулируемым порогом, совместимым со многими стандартами уровня, такими как 5VTTL, 5 CMOS, 3,3 В CMOS, 3,0 В CMOS, 2,5VCM0S, 1,8 В CMOS, 1,5 В CMOS, 1,2 В CMOS, 0,9 В CMOS.
Технические характеристики:

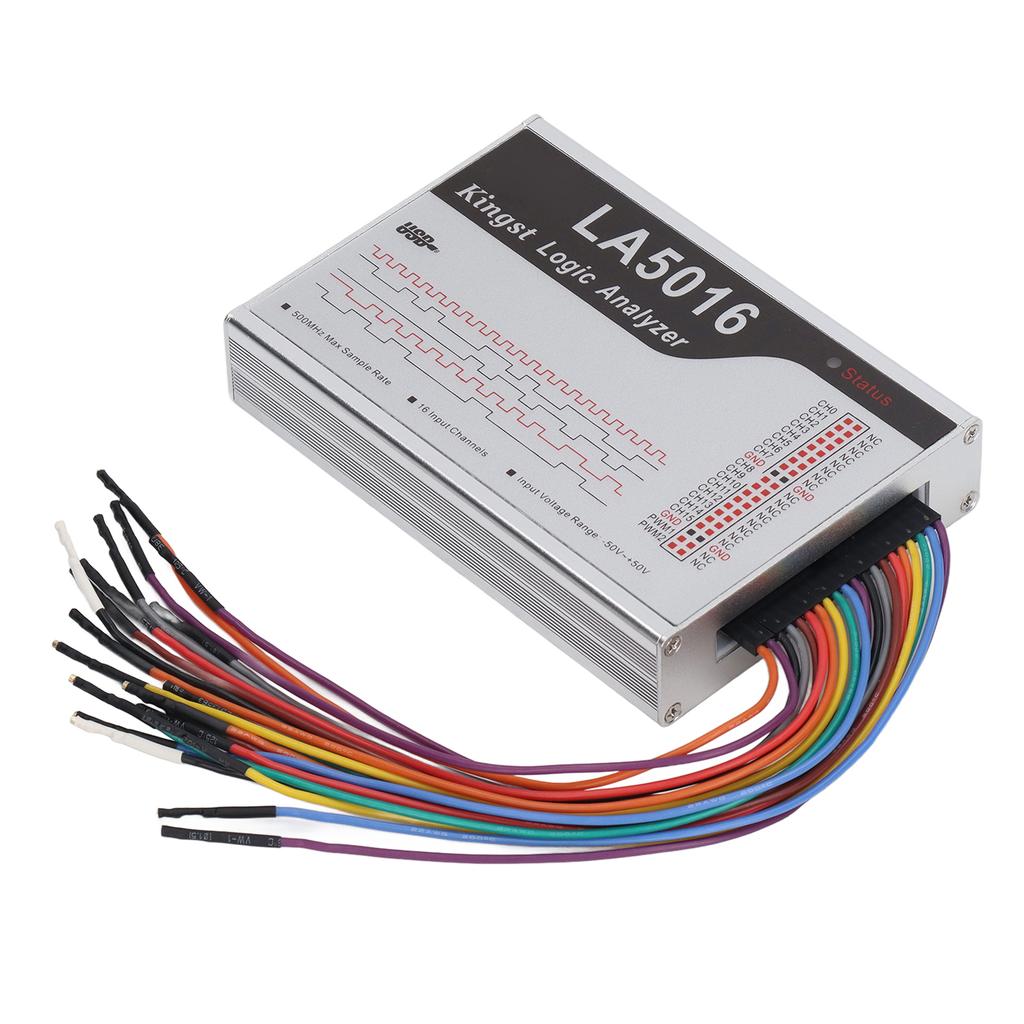

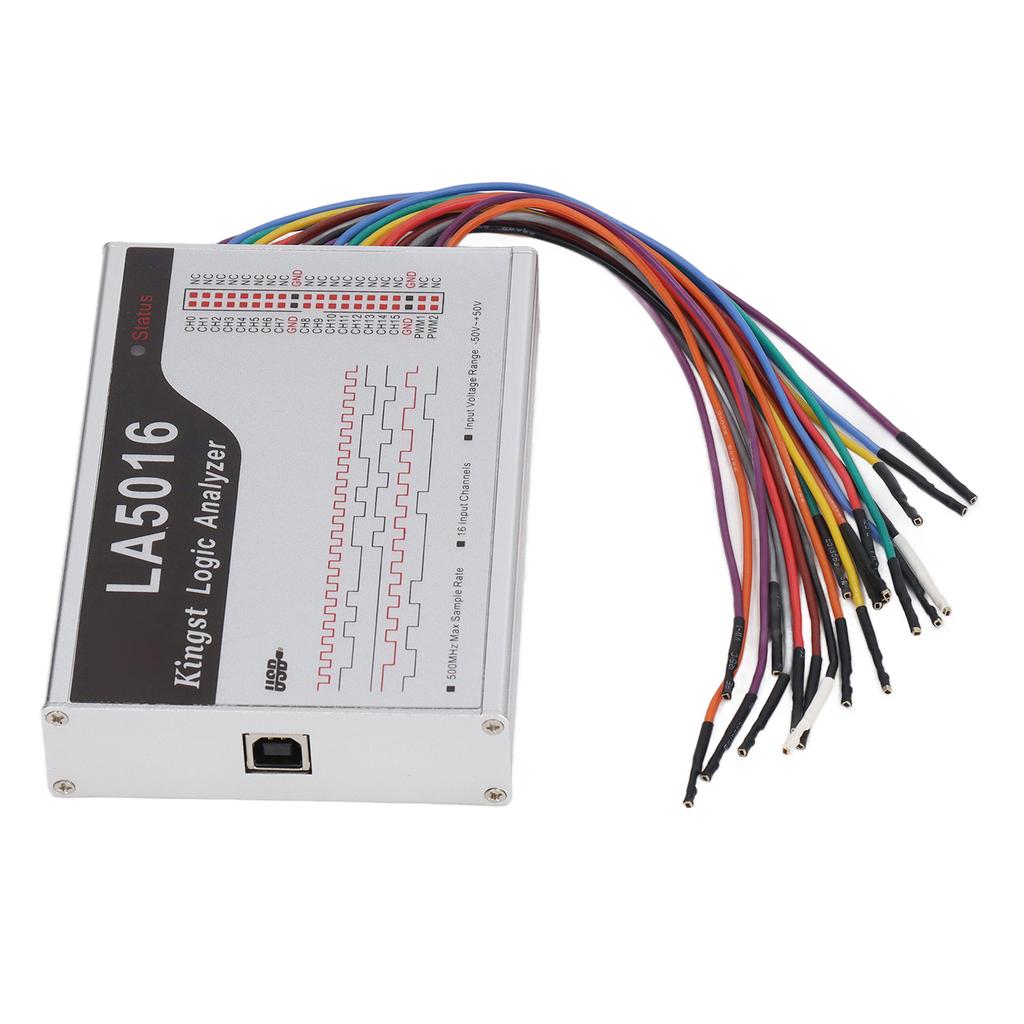

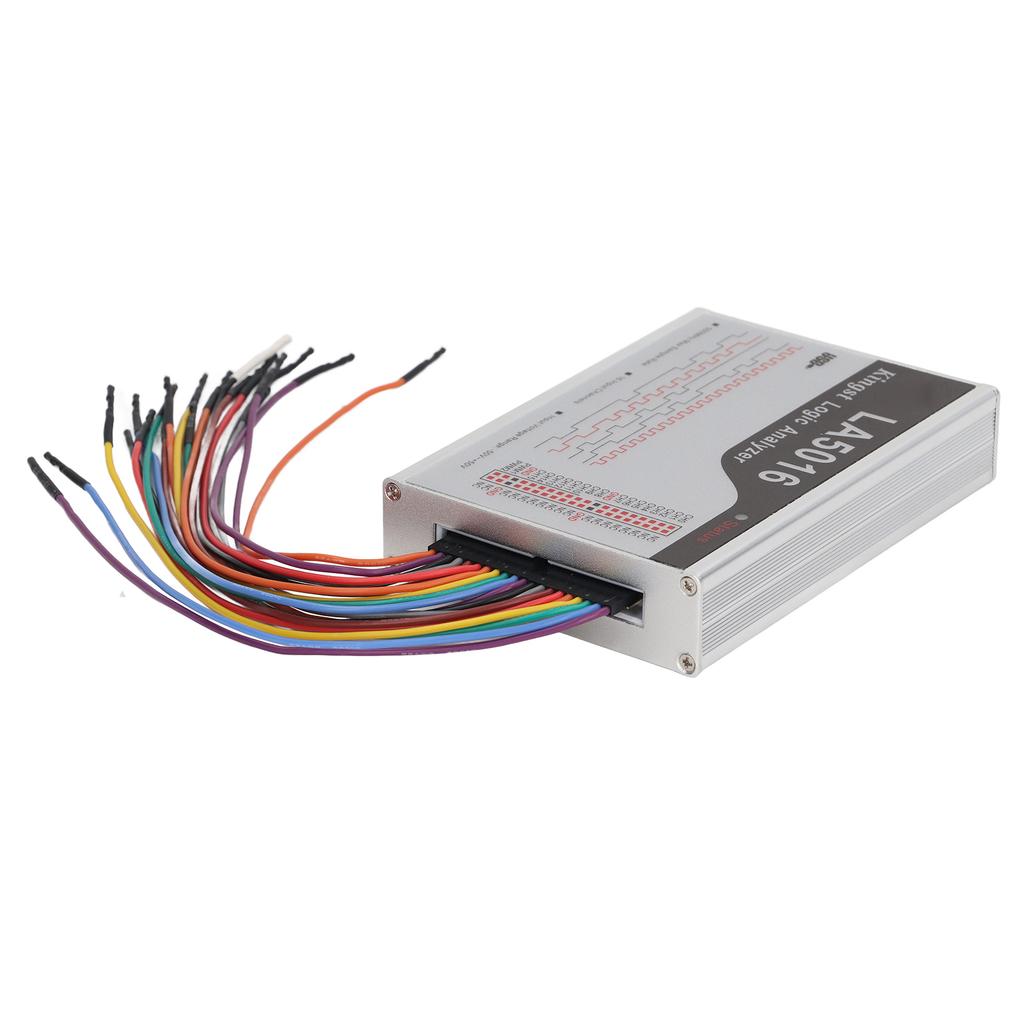

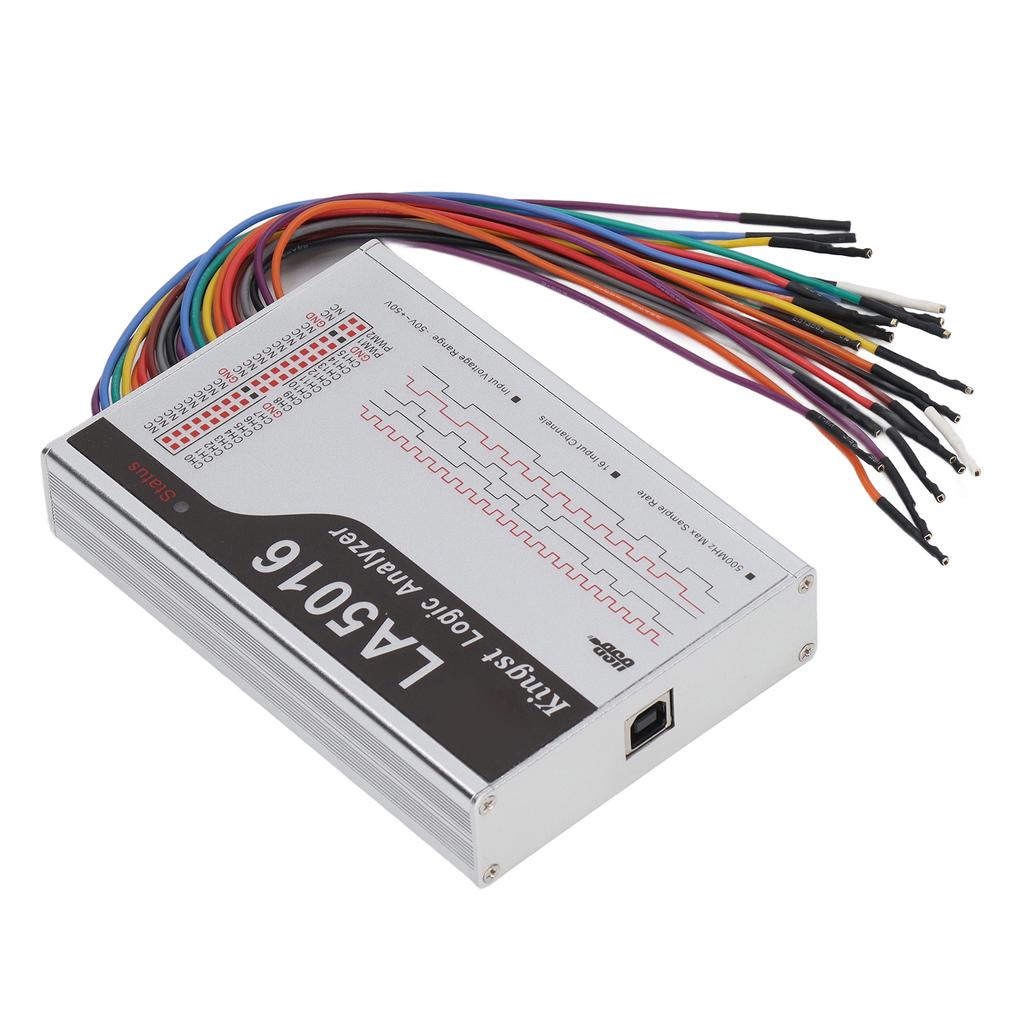

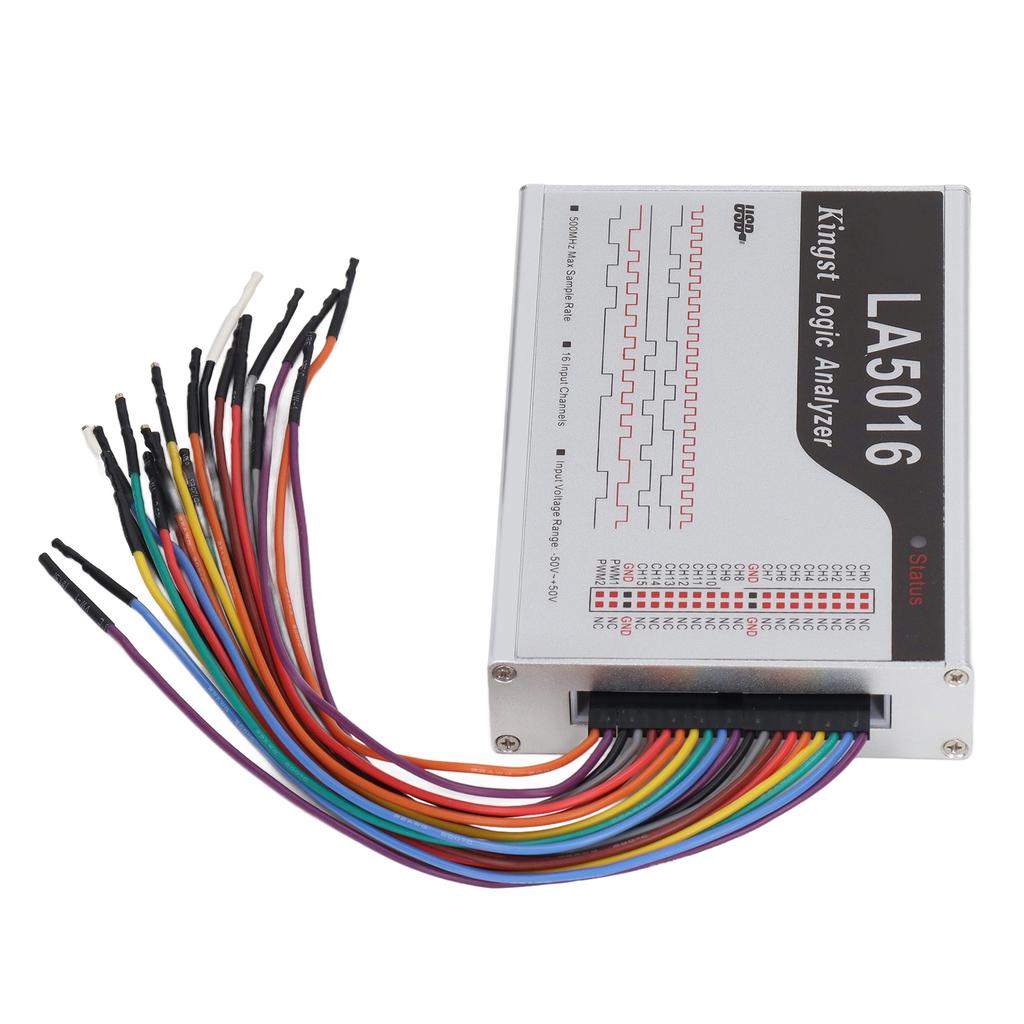

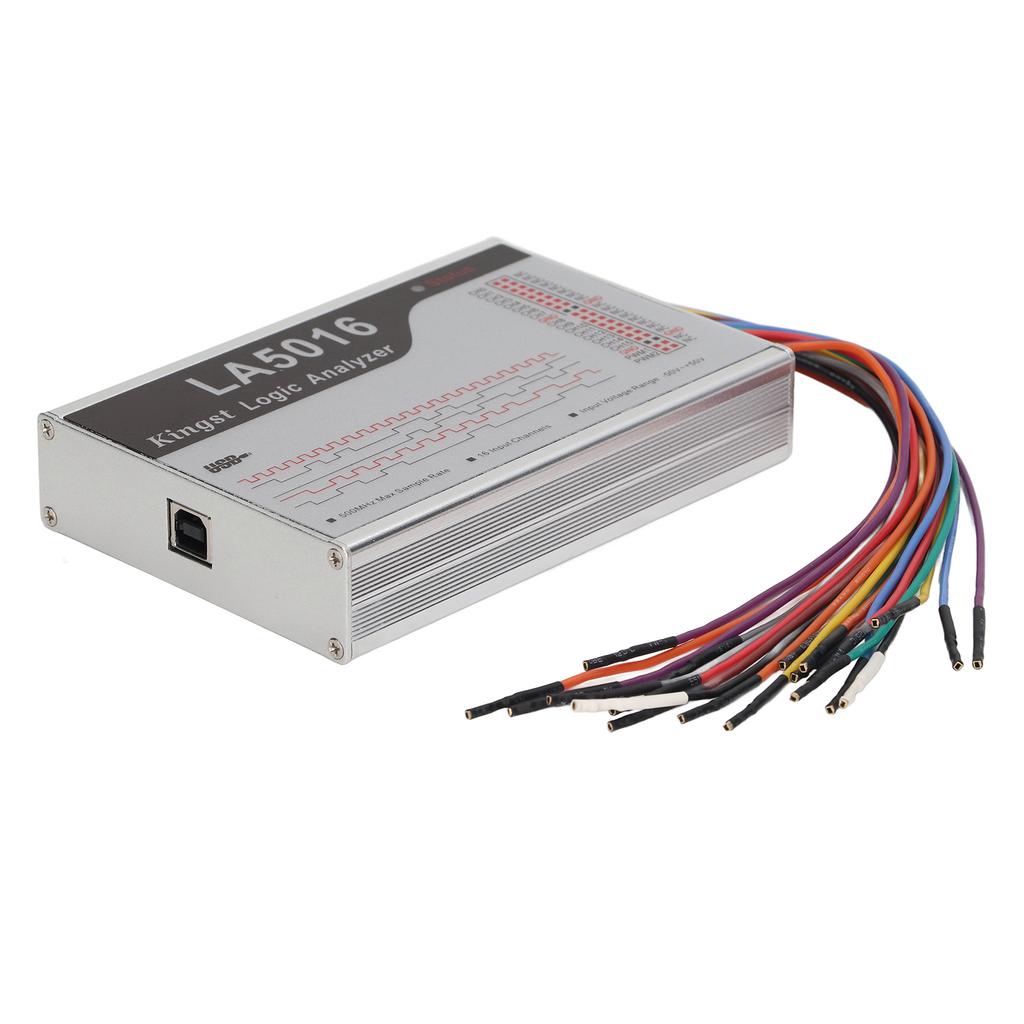

Тип объекта: Логический анализатор
Номер модели изделия: ЛА5016
Количество каналов: 16 каналов
Поддерживаемые режимы: Нормальный режим (данные собираются и затем передаются на компьютер, частота дискретизации выше), Режим потоковой передачи (собранные данные передаются на компьютер одновременно, время выборки больше)
Максимальная частота дискретизации:
Нормальный режим: 500M (16 каналов)
Режим потоковой передачи: 100M (3 канала) 50M (6 каналов) 20M (16 каналов)
Высочайшая частота сигнала сбора: 80МГц
Минимальная коллекционная широта импульса: 6.25нс
Встроенный объем аппаратной памяти: 2 Гбит
Максимальная глубина аппаратного хранилища (Обеспечение достижимой глубины отбора проб): 100M
Максимальная глубина выборки сжатия (Достижимая глубина отбора проб не гарантируется): 10G (режим дискретизации сжатия без потерь, который может эффективно улучшить глубину при сборе низкочастотных сигналов)
Максимальная глубина выборки в режиме потоковой передачи: 100G (Фактическая глубина может быть ограничена объемом памяти компьютера, и каждый переход уровня каждого канала должен занимать 5 байт памяти)
Диапазон входного напряжения: 50В50В
Эквивалентное входное сопротивление: 200 кОм, 15пФ
Диапазон регулировки порогового напряжения: 44 В, Шаг регулировки: 0,01 В
Тип интерфейса: USB2.0
Ток в режиме ожидания: 200mA
Максимальный рабочий ток: 400мА.

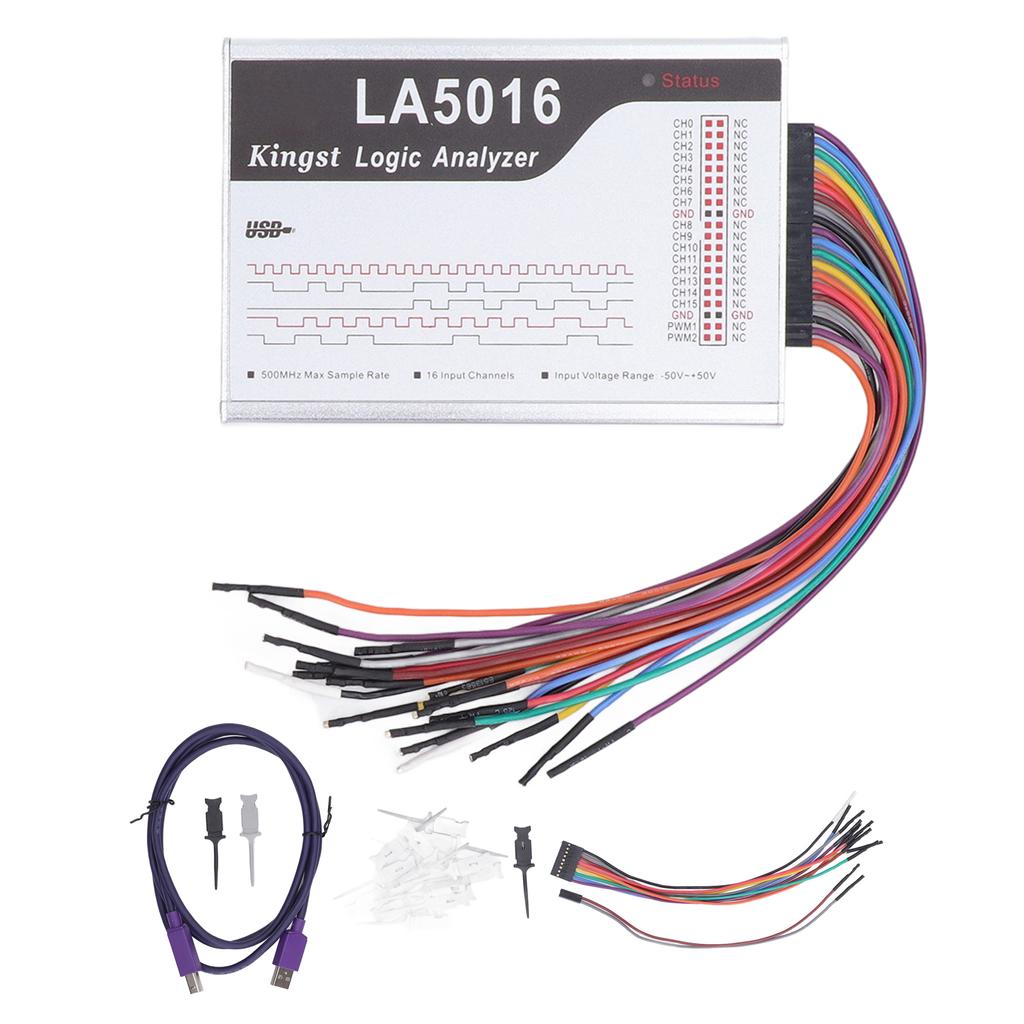

Список пакетов:
1 x Логический анализатор1 x 9P линия1 x 2P линия18 x Тестовый крючок1 x USB-кабель1 x Руководство пользователя
уведомление:
Перед использованием сопоставьте соответствующий диапазон пороговых значений модели.Связанные окна: Окно формы сигнала и окно результатов анализа могут быть связаны, что удобно для поиска осциллограмм и данных различными способами.
Несколько форматов файлов: Данные выборки могут быть экспортированы в виде файлов .txt, .cSV, .bin и других форматов, которые можно открывать, просматривать или редактировать с помощью другого программного обеспечения.
Форматы отображения данных: Формат отображения декодированных данных поддерживает двоичные, десятичные, шестнадцатеричные, ASCII и шестнадцатеричные данные, легко наблюдать и анализировать.
Интуитивно понятный интерфейс: Используя интуитивно понятный интерфейс настройки триггера, условия триггера включают края перехода сигнала, высокий и низкий уровни или их комбинацию и т. Д.
Хорошая совместимость: С регулируемым порогом, совместимым со многими стандартами уровня, такими как 5VTTL, 5 CMOS, 3,3 В CMOS, 3,0 В CMOS, 2,5VCM0S, 1,8 В CMOS, 1,5 В CMOS, 1,2 В CMOS, 0,9 В CMOS.
