Характерная черта:

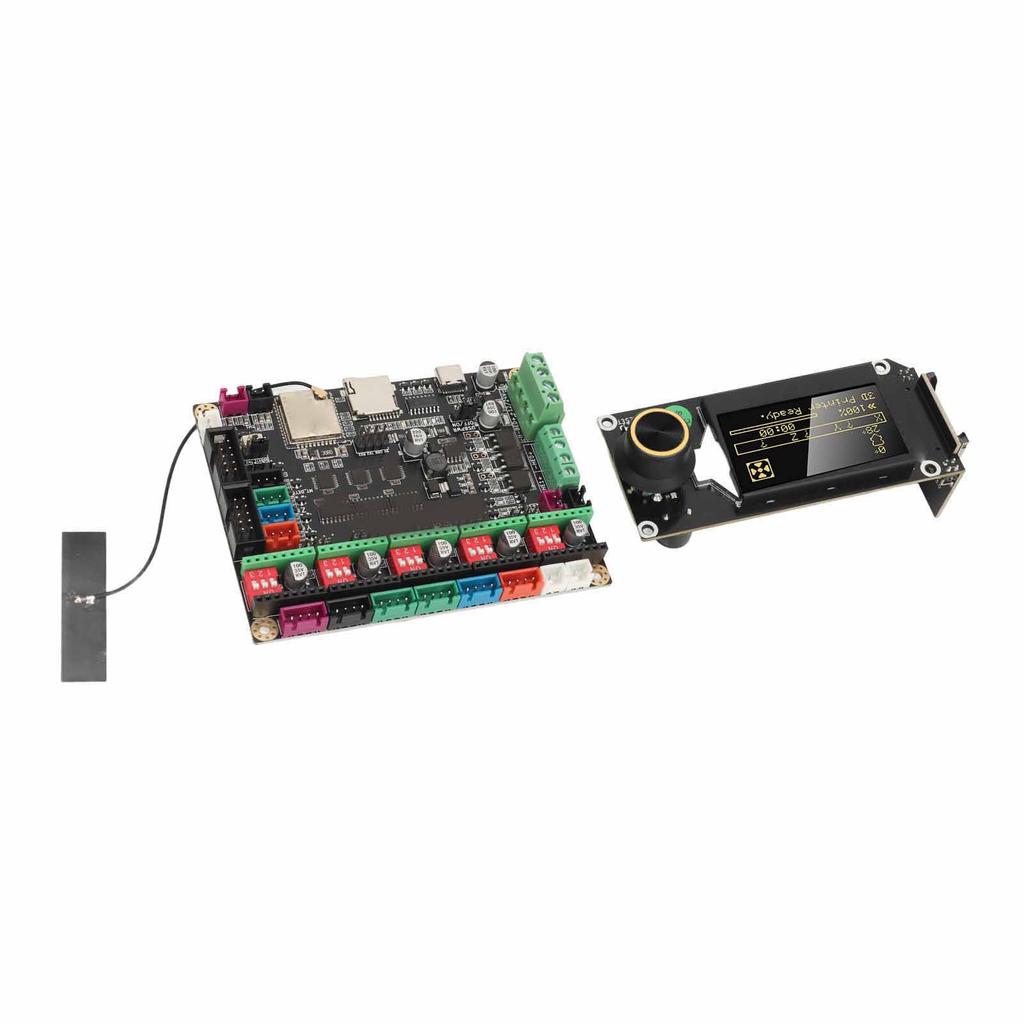

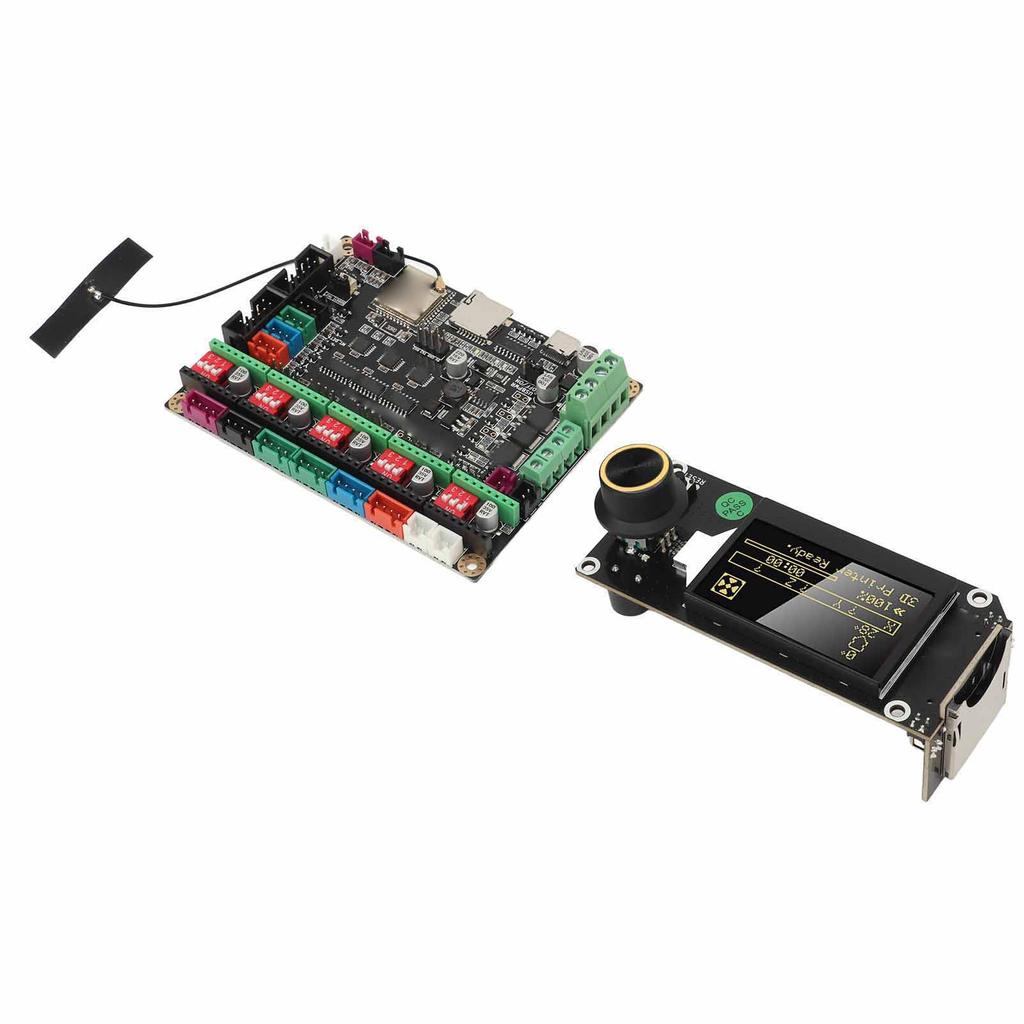

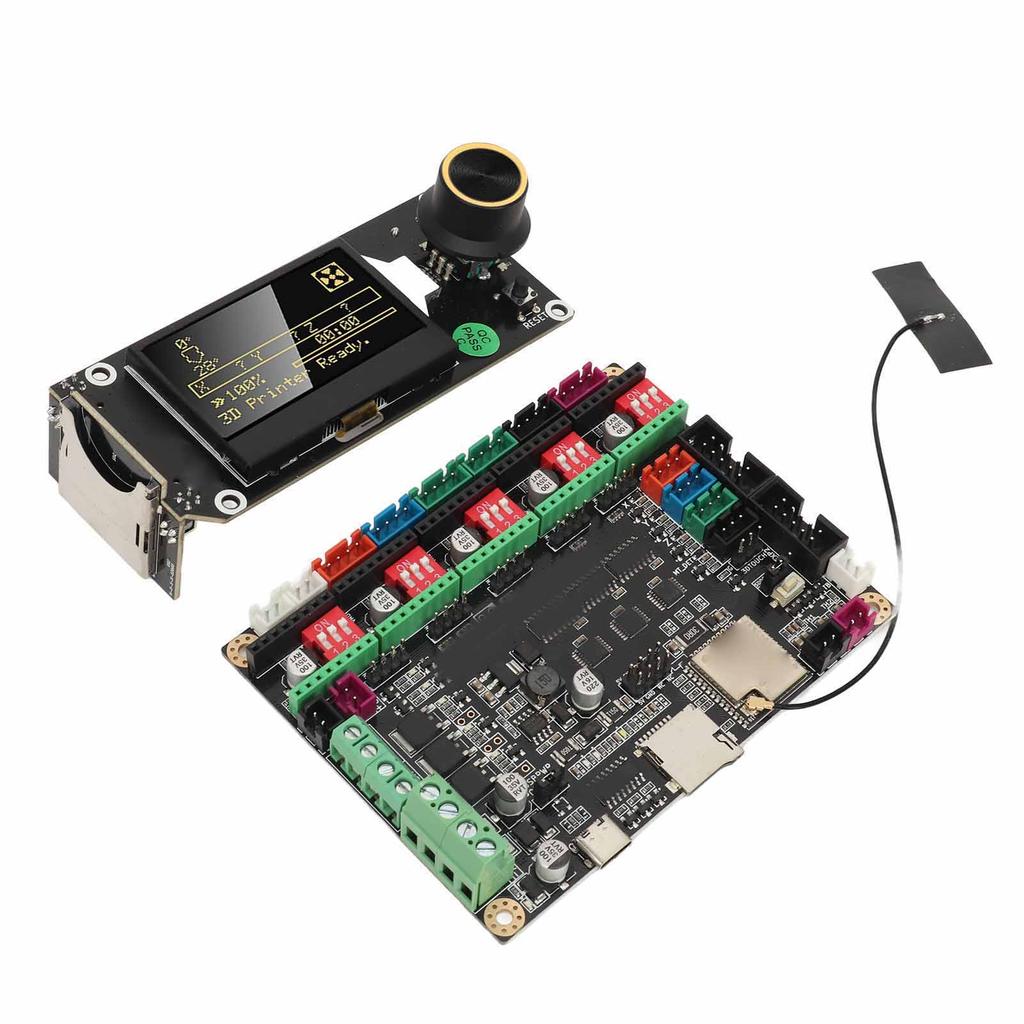

1. Для TinyBee: Основная плата управления 3D-принтером для встроенного Wi-Fi ESP32. Поддержка прошивки Marlin 2.0. Помимо поддержки обычных экранов LCD2004 и 12864, он также поддерживает экраны MINI12864 V3 и TFT с последовательным портом.. Материнская плата может обновлять прошивку через USB и подключаться к сети и веб-страницам через функцию WIFI для управления 3D-принтером.
2. ESP32 ВАННАЯ КОМНАТА 32U (8М ВСПЫШКА): Встроенный чип ESP32 DOWD V3, двухъядерный 32-битный микропроцессор LX6 Xtensa, поддерживающий тактовую частоту до 240 МГц, объем флэш-памяти составляет 8192 КБ, объем оперативной памяти составляет 520 КБ.
3. ОТЛИЧНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: Материнская плата оснащена модулем ESP32 WROOM 32U, оснащенным двухъядерным 32-битным высокоскоростным микроконтроллером с тактовой частотой до 240 МГц.. А благодаря интеграции с модулями WIFI и BT производительность становится еще выше.
4. Для MINI 12864 V3.0 КРЕПЛЕНИЕ КАРТЫ ПАМЯТИ СБОКУ: Умный экран с RGB-подсветкой. Позволяет изменять цвет освещения в режиме онлайн.. В то же время он поддерживает различные типы прошивок, такие как для Robin для Nano v2, для sgen IV1V2, для Gen loMarlin 2. x, для Klipper и т.д.. Оснащенный энкодером, он может осуществлять настройку параметров и выбор файла печати.. Готово к использованию для RAMPS, но необходимо изменить поддержку прошивки.
5. С ЧИПОМ ДЛЯ ХРАНЕНИЯ: Модуль оснащен флэш-памятью объемом 8 Мбайт, что обеспечивает эффективную защиту для большего количества сценариев применения.
Технические характеристики:
Тип объекта: Плата управления 3D-принтером
Материал: печатная плата
Модель материнской платы: для TinyBee V1.0
MCU: ESP32 ВАННАЯ КОМНАТА 32U
Частота микроконтроллера: 240МГц
объем памяти: 520 тыс.
Входной источник питания: DC1224В<20А
Нагреватель: 2 нагревательных конца + 1 нагревательный слой
Температурный АЦП:
3 НТЦ100К: TH1, ТБ, TH2 (требуется выбор перемычек)
Интерфейс двигателя: 5 осей, 6 интерфейсов двигателей (параллельное соединение двух осей Z)
Режим шагового привода: ШАГ, РЕЖИССЕР Муд
Сигнал привода: Поддерживает внешний привод высокого тока
Настройки подразделения: Циферблат переключатель
Интерфейс ЖК-дисплея: Поддерживает LCD 2004, 12864, для MINI12864 V3
Серийный порт: для экранов серии TFT зарезервировано для USART2
Конечная остановка: X, Y, Z, MT ДЕТ
3D Touch: поддержка
Защита питания: Поддерживает защиту от переполюсовки и пиковой нагрузки
Обратная электродвижущая сила двигателя: Может поглощаться сопротивлением последовательности фаз для защиты шаговых драйверов
Прошивка: Для Марлина2.0. X
Метод обновления встроенного ПО: Загрузка на USB-накопитель
Карта памяти: Поставляется без карты памяти
для графического интеллектуального ЖК-экрана Mini12864 V3.0
Режим: для Мини 12864 V3
Материал: печатная плата
Логический уровень: Поддерживает логические входы 3,3 В и 5 В
Режим подсветки: Регулируемая подсветка RGB
Регулировка подсветки: Свет, предустановка света (Монтана)
Применимая прошивка: Для Марлина 2.0, для Клиппера
Применимые системные платы: Для Robin для Nano V2, для SgenlV1, v2, для Genl, для Robin E3
Характеристики:
Используйте встроенный слот для карты памяти.
Совместим с логическими сигналами 3,3 В и 5 В.
Поддерживает настройки подсветки Gcode, например, для M150 для R100 для G100 для U100.
Поддерживает Robin для Nano V2, для Sgen IV1, Sgen V2, для GenI, для Robin E3.
Интеллектуальный монитор MINI 12864 V3 имеет RGB-подсветку и поддерживает изменение цвета подсветки в режиме онлайн через ЖК-дисплей.
Поддержка изменения цвета в различных состояниях в процессе печати.
Связь по протоколу SPI с главным микроконтроллером.
Поддерживает прошивку Klipper Marlin 2.0.
Драйвер шагового двигателя TMC2209:
Режим: TMC2209 версии 2.0
Материал: PCB, алюминиевый сплав
Микрошаги: 256 подразделений
Ток привода: 2.8A
Конфигурация: STEP, DIR или UART
Заводской ток по умолчанию: 0,85А
Напряжение двигателя, работающего под нагрузкой: 5.528В
Рабочее напряжение логики ИС: 35 В
Применение продукта: Различные 3D основные платы управления
Рекомендуемый ток: Не более 1,7А
.
Список пакетов:
1 x для платы управления TinyBee 1 x USB-кабель передачи данных 1 x экран дисплея для боковой платы карты памяти MINI 12864 V3 2 x 10-контактный цветной плоский кабель 5 x драйвер шагового двигателя TMC2209 5 x радиатор привода для TinyBee: Основная плата управления 3D-принтером для встроенного Wi-Fi ESP32. Поддержка прошивки Marlin 2.0. Помимо поддержки обычных экранов LCD2004 и 12864, он также поддерживает экраны MINI12864 V3 и TFT с последовательным портом.. Материнская плата c
ESP32 ВАННАЯ КОМНАТА 32U (8М ВСПЫШКА): Встроенный чип ESP32 DOWD V3, двухъядерный 32-битный микропроцессор LX6 Xtensa, поддерживающий тактовую частоту до 240 МГц, объем флэш-памяти составляет 8192 КБ, объем оперативной памяти составляет 520 КБ.
ОТЛИЧНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ: Материнская плата оснащена модулем ESP32 WROOM 32U, оснащенным двухъядерным 32-битным высокоскоростным микроконтроллером с тактовой частотой до 240 МГц.. А благодаря интеграции с модулями WIFI и BT производительность становится еще выше.
Для MINI 12864 V3.0 КРЕПЛЕНИЕ КАРТЫ ПАМЯТИ СБОКУ: Умный экран с RGB-подсветкой. Позволяет изменять цвет освещения в режиме онлайн.. В то же время он поддерживает различные типы прошивок, такие как для Robin для Nano v2, для sgen IV1V2, для Gen loMarlin 2
С ЧИПОМ ДЛЯ ХРАНЕНИЯ: Модуль оснащен флэш-памятью объемом 8 Мбайт, что обеспечивает эффективную защиту для большего количества сценариев применения.
