Характерная черта:
1. Поддержка нескольких дисплеев: Эта плата управления 3D-принтером может поддерживать не только обычные экраны LCD2004 и 12864, но также поддерживает MINI12864 V3 и последовательные экраны TFT.
2. Встроенный чип ESP32 DOWD V3: Эта плата управления 3D-принтером имеет встроенный чип ESP32 DOWD V3 для двухъядерного 32-битного микропроцессора LX6 Xtensa, который поддерживает тактовые частоты до 240 МГц.
3. Дисплей с RGB-подсветкой: Панель управления 3D-принтера оснащена дисплеем с RGB-подсветкой, что позволяет изменять цвет подсветки в режиме онлайн.
4. Автономный кодер: Эта плата управления 3D-принтером оснащена энкодером для настройки параметров и выбора файла печати.
5. Мощная производительность: Эта плата управления 3D-принтером отличается высокой производительностью, имеет встроенный модуль WIFI, Bluetooth и встроенную микросхему флэш-памяти объемом 8 Мбайт, что обеспечивает эффективную гарантию для большего количества сценариев применения.
Технические характеристики:
Тип объекта: Для основной платы TinyBee V1.0
Материал: PCB, алюминиевый сплав
Модель материнской платы: Для TinyBee V1.0
MCU: ESP32 ВАННАЯ КОМНАТА 32U
Частота микроконтроллера: 240МГц
объем памяти: 520 тыс.
Входная мощность: DC1224В, <20А
Нагреватель: 2 нагревательных конца и 1 нагревательный слой
Температурный АЦП: 3 НТЦ100К: TH1, ТБ, TH2 ( Требуется выбор перемычки )
Интерфейс двигателя: 5 осей, 6 интерфейсов двигателей (Две параллельные оси Z)
Режим шагового привода: ШАГ, РЕЖИССЕР Муд
Сигнал привода: Поддержка внешнего сильноточного привода
Настройка подразделения: DIP-переключатель
Интерфейс ЖК-дисплея: Поддержка LCD 2004, 12864, для MINI12864 V3
Серийный порт: Для экранов серии TFT зарезервирован USART2.
Конечная остановка: X,Y,Z, MT DET
3D Touch: поддержка
Защита питания: Поддержка защиты от обратного тока и защиты от скачков напряжения
Обратный потенциал двигателя: Может поглощаться резистором последовательности фаз для защиты шагового двигателя.
Прошивка: Для Марлина 2.0.X
Режим обновления прошивки: Загрузка с U-диска
Карта памяти: Поставляется без карты памяти
Для графического ЖК-дисплея Mini12864 V3.0
модель: Для Мини 12864 V3
Материал: печатная плата
Логический уровень: Поддержка логических входов 3,3 В, 5 В
Режим подсветки: Регулируемая подсветка RGB
Регулировка подсветки: Свет: Небольшая предустановка
Применимая прошивка: Для Марлина 2.0, Для Клиппера
Применимые системные платы: Для Robin Nano V2, Для SgenlV1, v2, Для Genl, Для Robin E3
Характеристики:
Использует собственный слот для карты памяти.
Совместим с логическими сигналами 3,3 В и 5 В.
Поддерживает настройки подсветки Gcode, например. М150 Р100 Г100 У100.
Поддержка Robin Nano V2, Sgen IV1, Sgen V2, GenI, Robin E3.
Для интеллектуального дисплея MINI 12864 V3 с подсветкой RGB поддерживается изменение цвета подсветки онлайн через ЖК-дисплей.
Поддерживает изменение цвета в различных состояниях во время печати.
Связь SPI с хост-микроконтроллером.
Поддерживает прошивку Klipper для Marlin 2.0.
Введение в драйвер A4988: A4988 — это полноценный драйвер микрошагового двигателя со встроенным преобразователем для простоты эксплуатации.. A4988 может управлять биполярными шаговыми двигателями в режимах полного, половинного, 14, 18 и 116 шагов с выходной мощностью до 35 В и + 2 А.. A4988 включает в себя регулятор тока с фиксированным временем выключения в режиме медленного или смешанного затухания.. Преобразователь A4988 — ключ к простоте внедрения.. Шаговый входной сигнал заставляет двигатель двигаться на один микрошаг вперед с помощью одного импульсного входного сигнала.. Нет никаких фазовых таблиц, высокочастотных линий управления или сложных интерфейсов программирования.. Интерфейс A4988 идеально подходит для ситуаций, когда сложный микропроцессор недоступен или перегружен.
Возможности и преимущества драйвера A4988:
Низкий RDS (На) Выход
Автоматическое определение или выбор режима спада тока D
Смешивание с режимом медленного затухания тока
Синхронное R-выпрямление для низкого энергопотребления
Внутренняя блокировка пониженного напряжения
Защита от перекрестных токов
Совместимые логические блоки питания 3,3 и 5 В
Схема теплового отключения
Защита от замыкания на землю
Защита от короткого замыкания нагрузки
Выбор шага в 5 режимах: Полный шаг, 12, 14, 18 и 116.

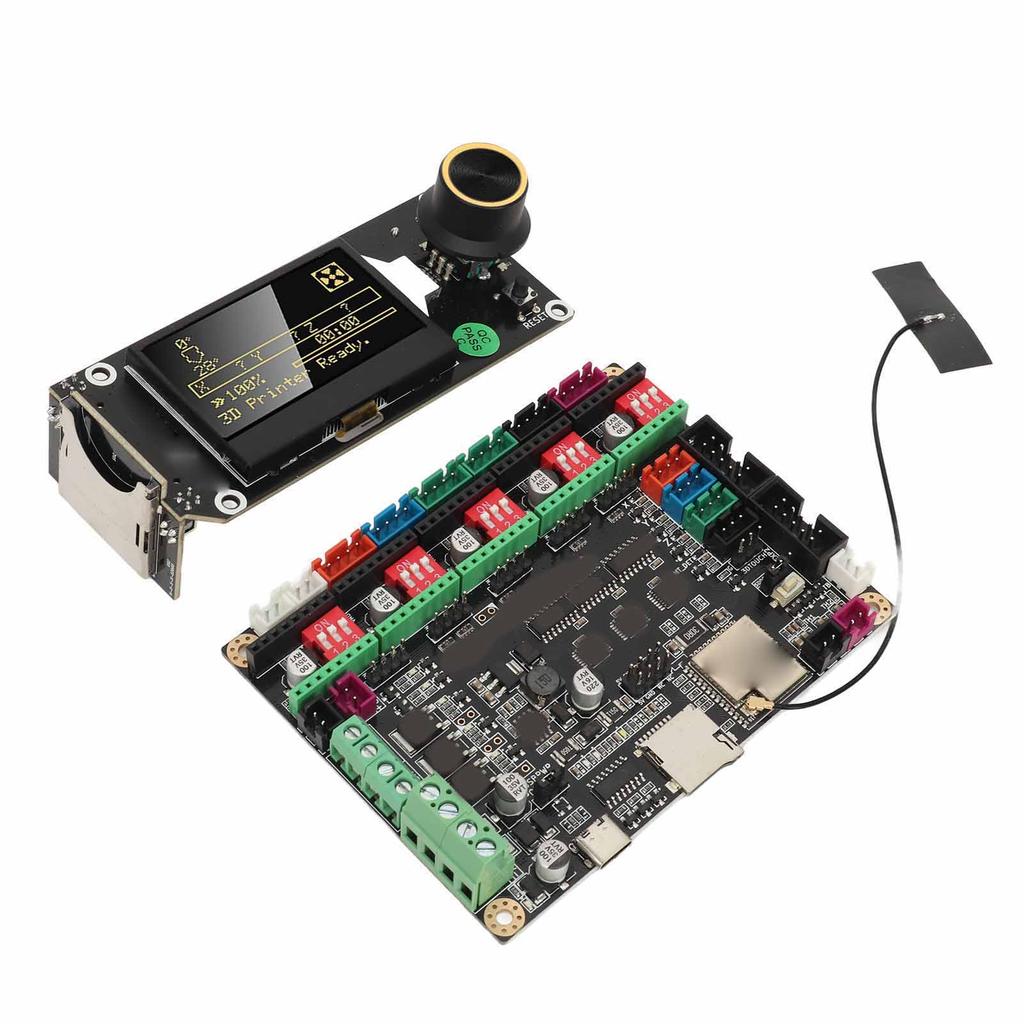

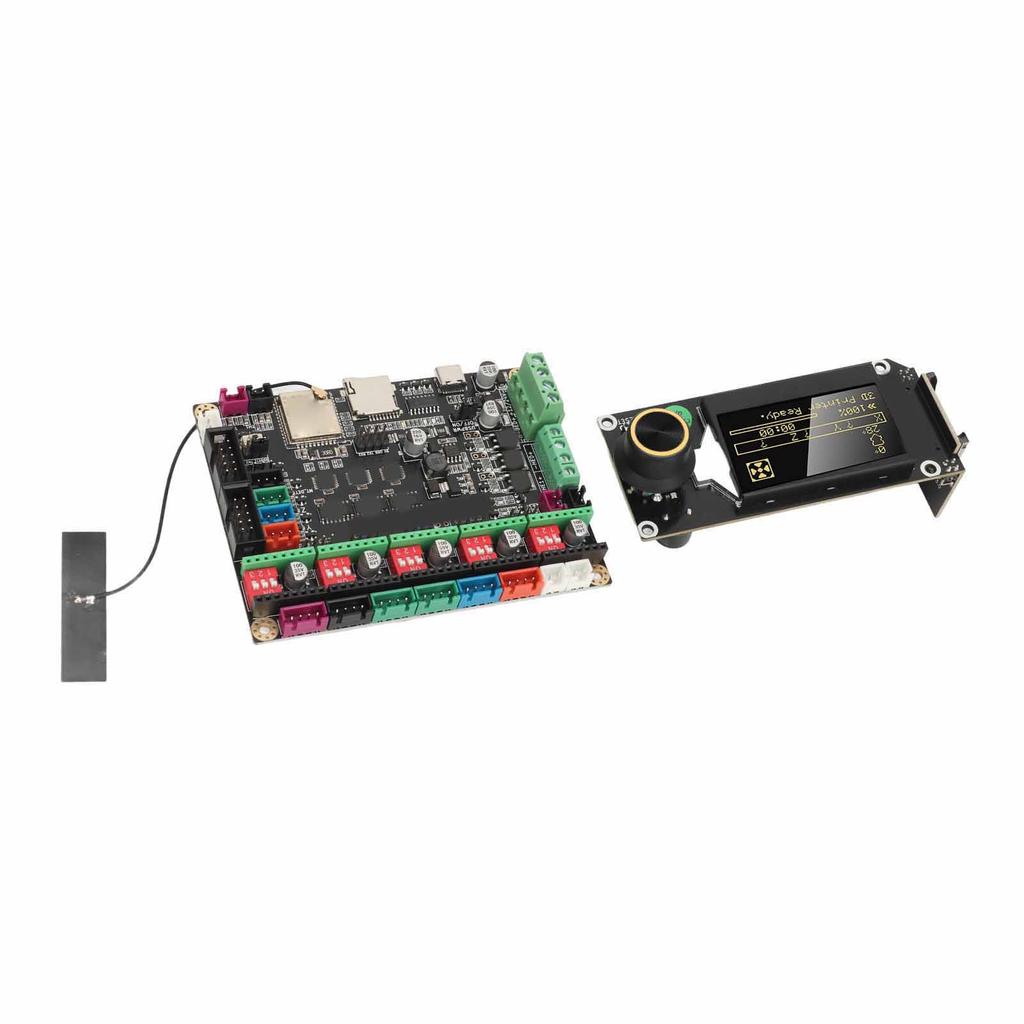

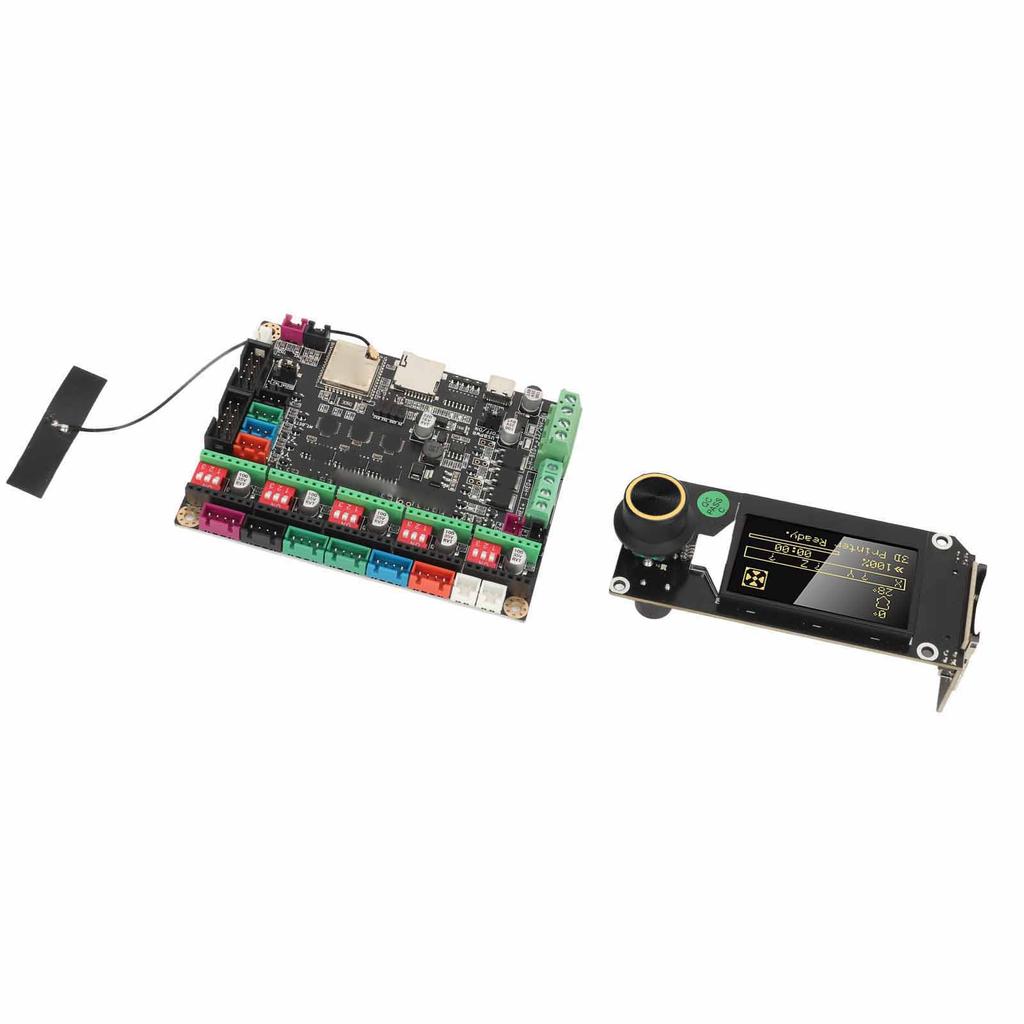

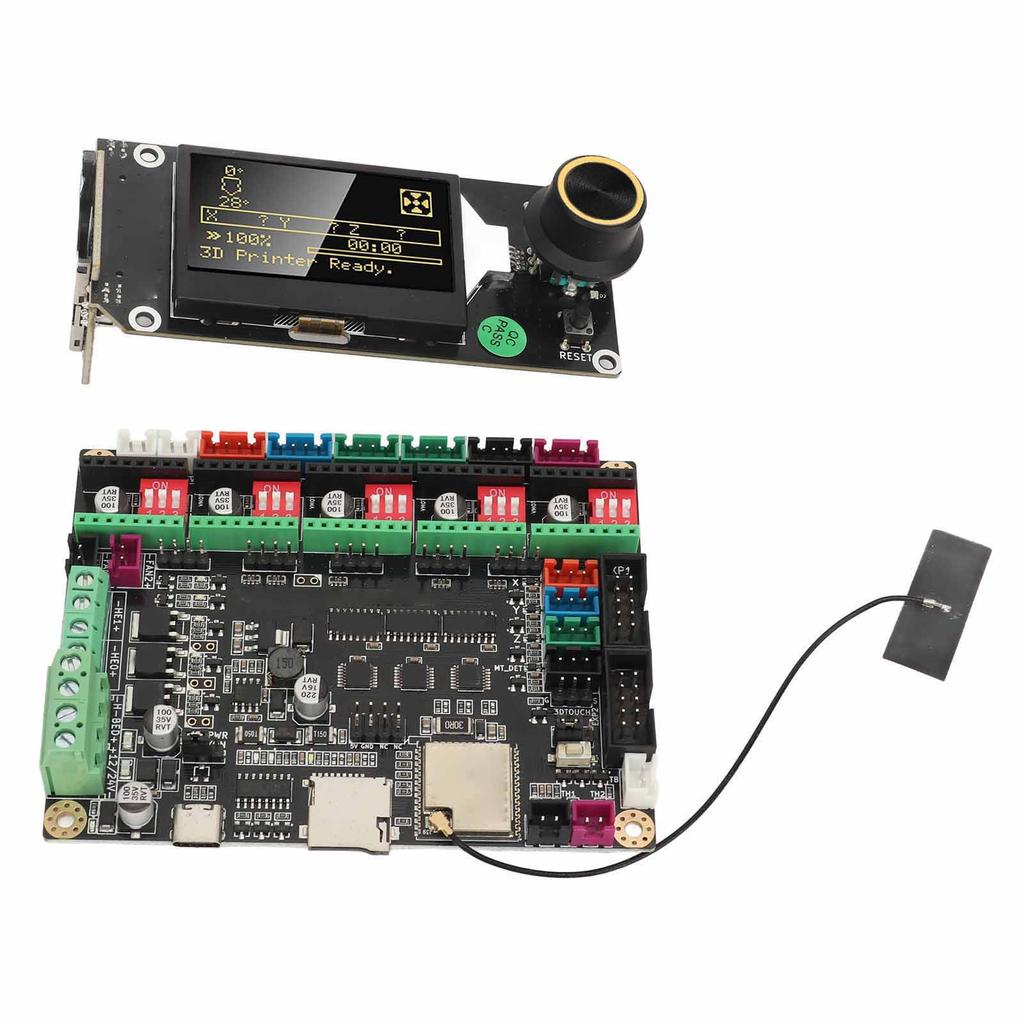

Список пакетов:
1 x для платы управления TinyBee1 x USB-кабель1 x дисплей для боковой вставки карты памяти MINI 12864 V32 x 10-контактный цветной кабель5 x драйвер шагового двигателя A49885 x радиатор драйвераПоддерживается несколько дисплеев: Эта плата управления 3D-принтером может поддерживать не только обычные экраны LCD2004 и 12864, но также поддерживает MINI12864 V3 и последовательные экраны TFT.
Встроенный чип ESP32 DOWD V3: Эта плата управления 3D-принтером имеет встроенный чип ESP32 DOWD V3 для двухъядерного 32-битного микропроцессора LX6 Xtensa, который поддерживает тактовые частоты до 240 МГц.
Дисплей с RGB-подсветкой: Панель управления 3D-принтера оснащена дисплеем с RGB-подсветкой, что позволяет изменять цвет подсветки в режиме онлайн.
Автономный кодер: Эта плата управления 3D-принтером оснащена энкодером для настройки параметров и выбора файла печати.
Мощная производительность: Эта плата управления 3D-принтером отличается высокой производительностью, имеет встроенный модуль WIFI, Bluetooth и встроенную микросхему флэш-памяти объемом 8 Мбайт, что обеспечивает эффективную гарантию для большего количества сценариев применения.
