Характерная черта:
1. [Высокая пропускная способность] Двухканальный осциллограф с полосой пропускания до 180 МГц удобен для измерений и тестирования в различных областях, таких как отладка микроконтроллеров, обслуживание автомобилей и бытовой техники, DIY, соревнования по электронике, отладка источников питания, инверторов и т. д., а также может использоваться в качестве портативного инструмента для отладки на месте.
2. [Измерение спектра БПФ и курсора] Профессиональный портативный осциллограф с функцией отображения БПФ, который может анализировать спектральные характеристики сигналов. Функция измерения курсора, удобная для ручного измерения цикла, частоты и напряжения.
3. [3 режима запуска и один автоматический режим] Комплект осциллографа для самостоятельной сборки имеет 3 режима запуска: автоматический, нормальный, одиночный запуск.. Поддержка настроек параметров формы сигнала, таких как временная развертка, амплитуда, крутизна срабатывания и т. д.. Поддерживает автоматическую адаптацию формы сигнала к экрану одним нажатием кнопки, без необходимости настройки параметров, измерение удобно и точно.
4. [Генератор сигналов] Нижняя часть может выводить различные формы сигналов амплитудой 2,5 В, такие как синусоида, прямоугольная волна, треугольная волна, полуволна и т. д.. Диапазон регулировки частоты синусоидального сигнала составляет от 0 до 10 МГц, диапазон частот других форм сигнала — от 0 до 2 МГц, с точностью до 0,1 Гц.
5. [14 вариантов измерения] Частота, форма P в пикселях, рабочий цикл, амплитуда, среднеквадратичное значение, среднее значение, период, + ширина импульса, ? ширина импульса, максимум, минимум, вершина, основание.
6. [Встроенный ARM+ FPGA] Этот портативный осциллограф использует чипы ARM и FPGA для обеспечения высокоскоростного сбора сигналов и обработки данных, обеспечивая более удобный пользовательский интерфейс и богатые функции.
Технические характеристики:

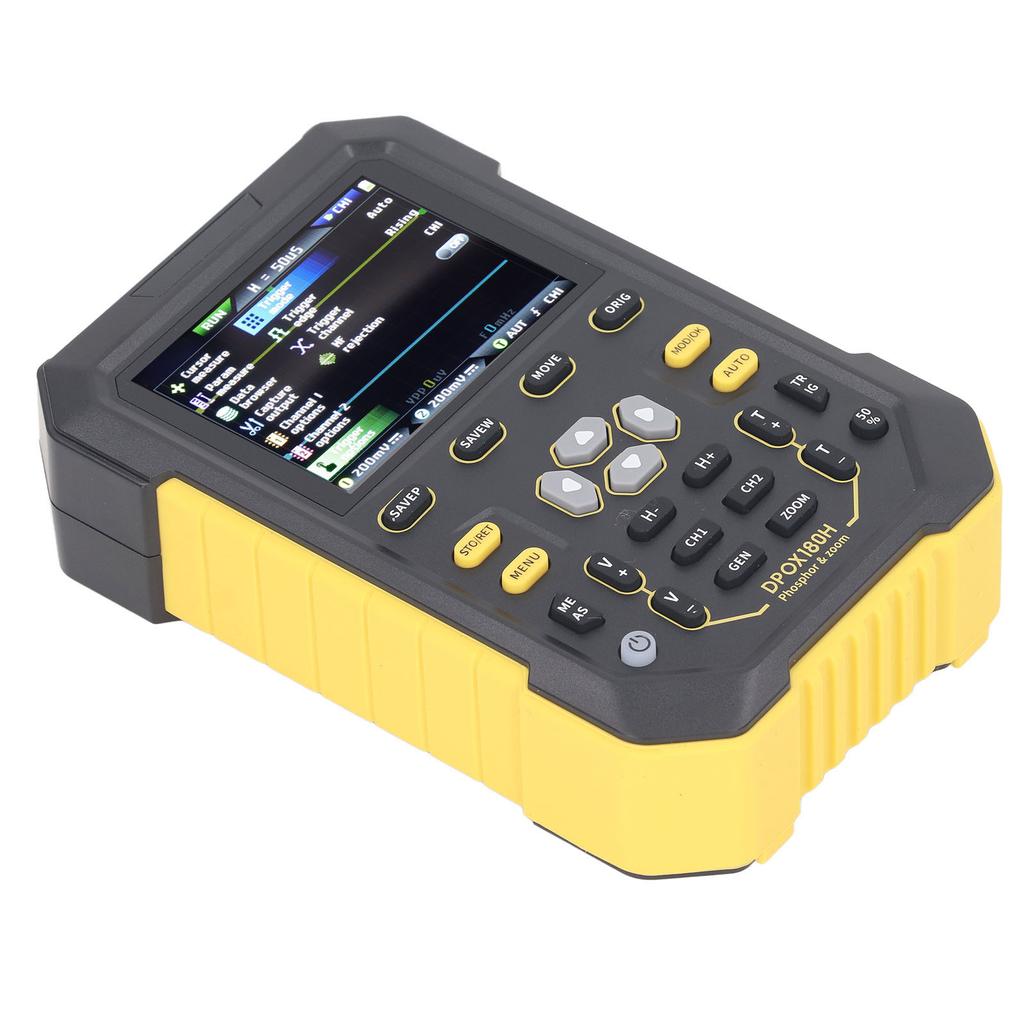

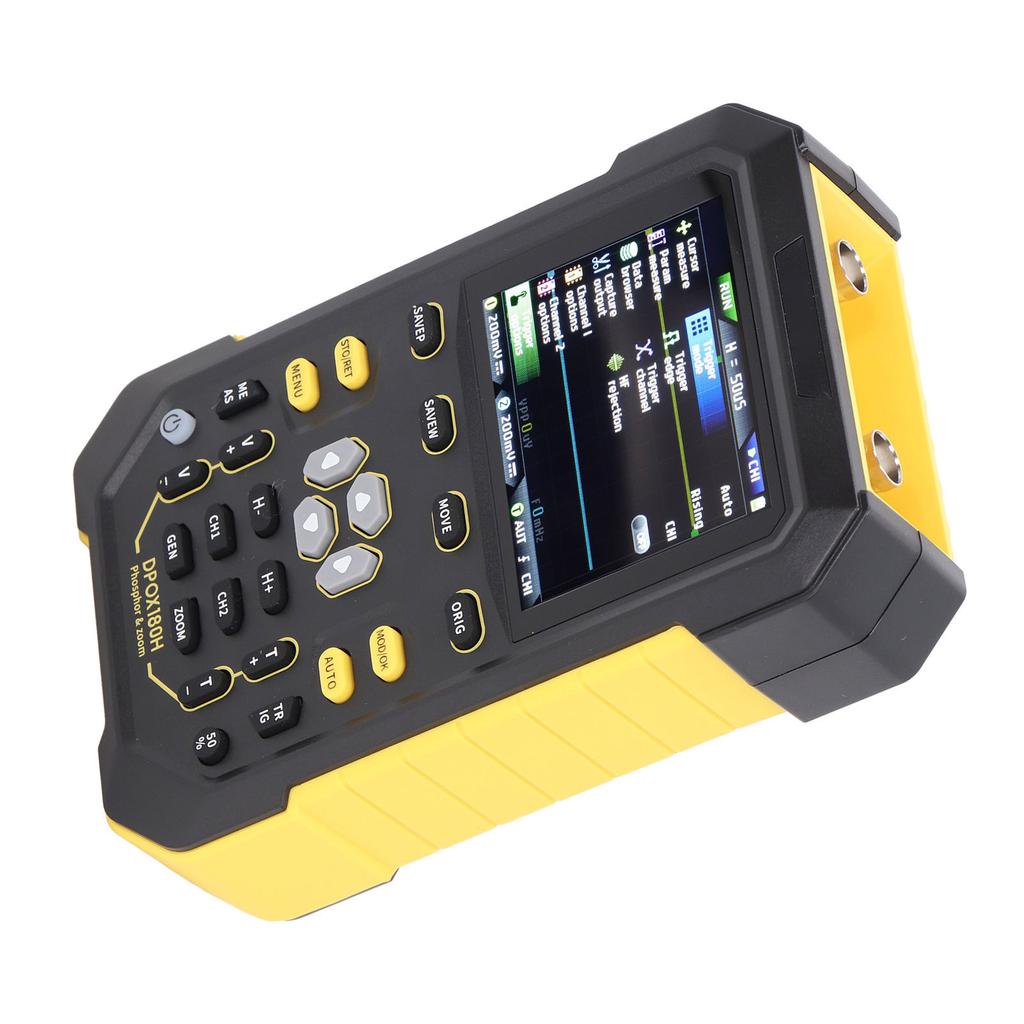

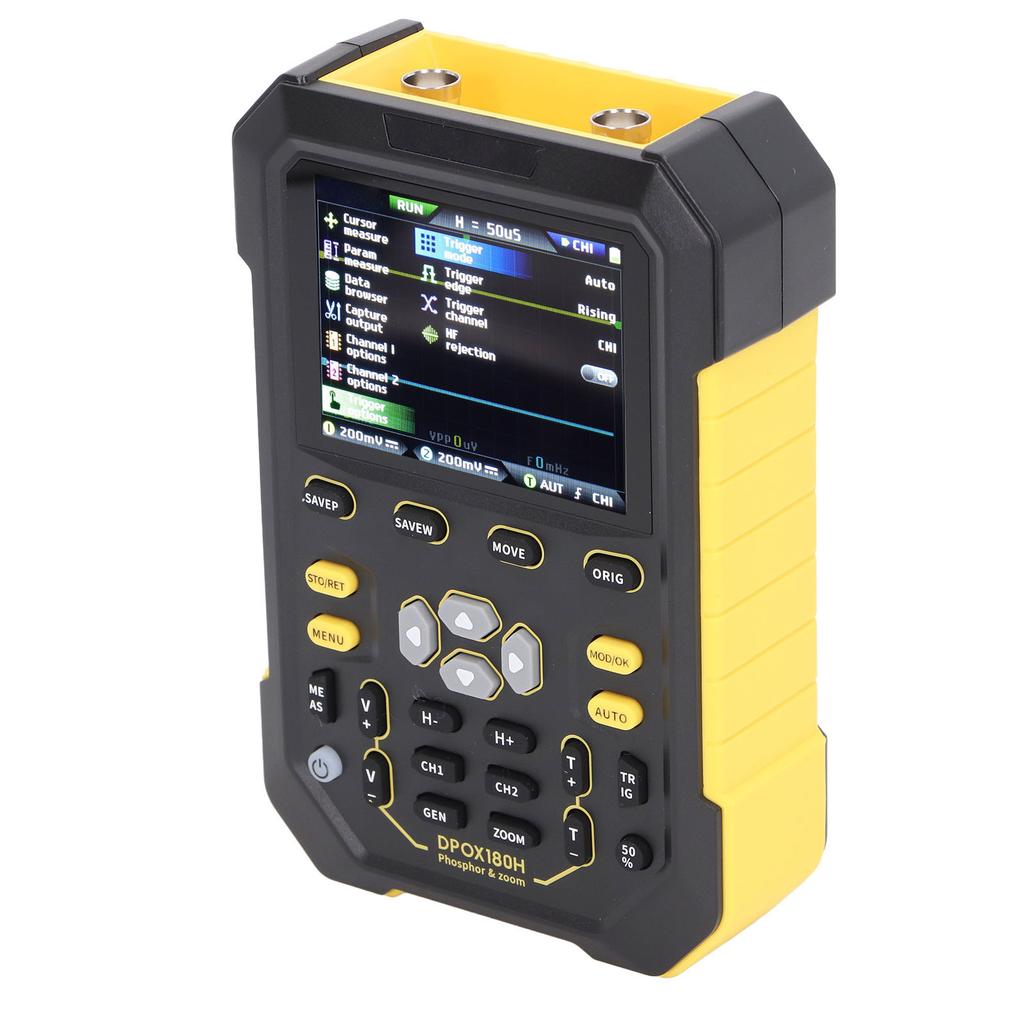

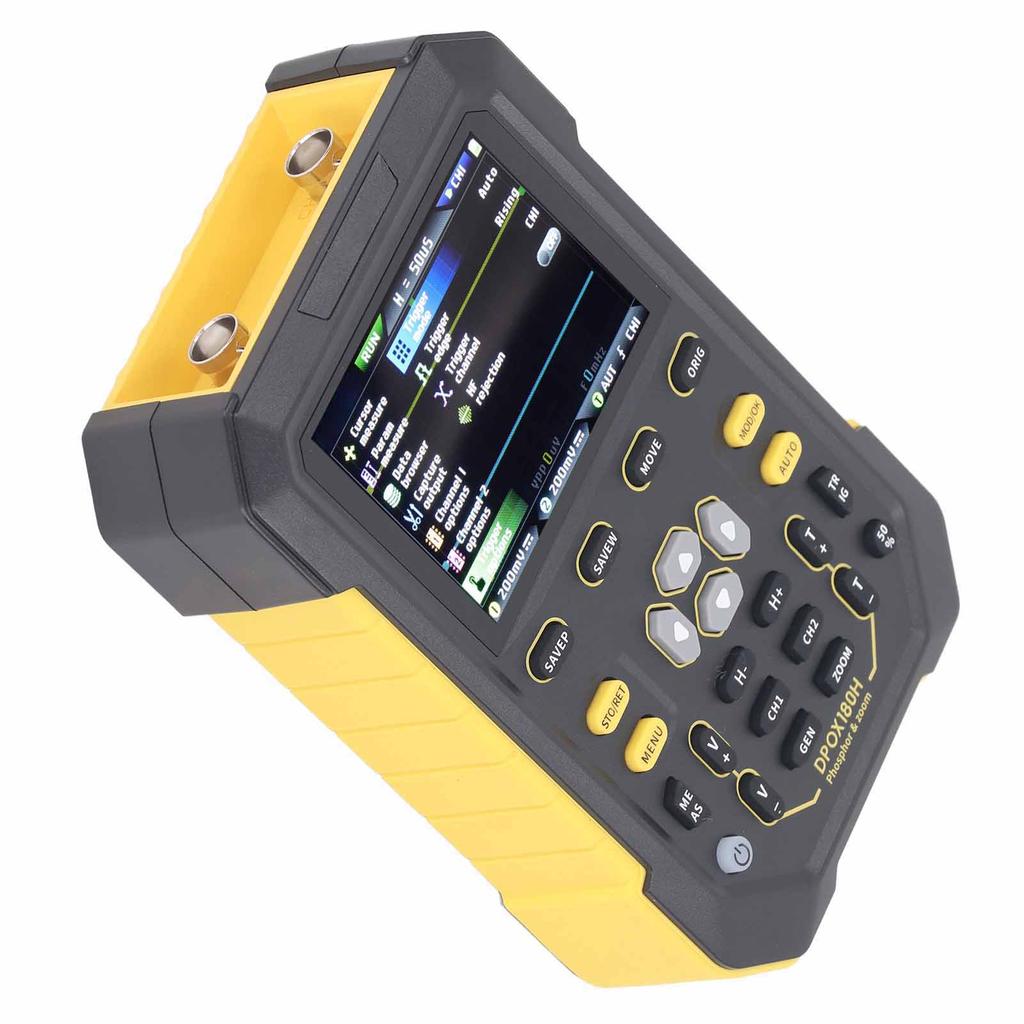

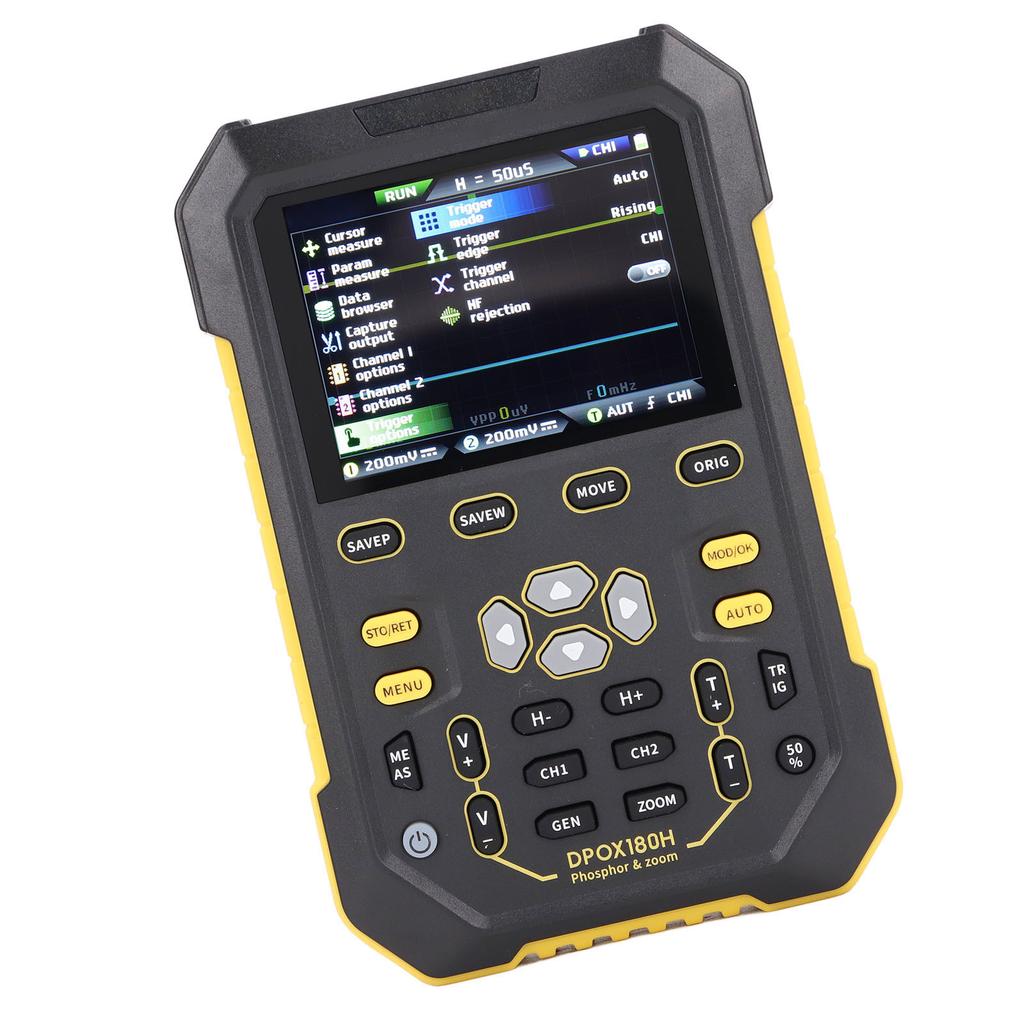

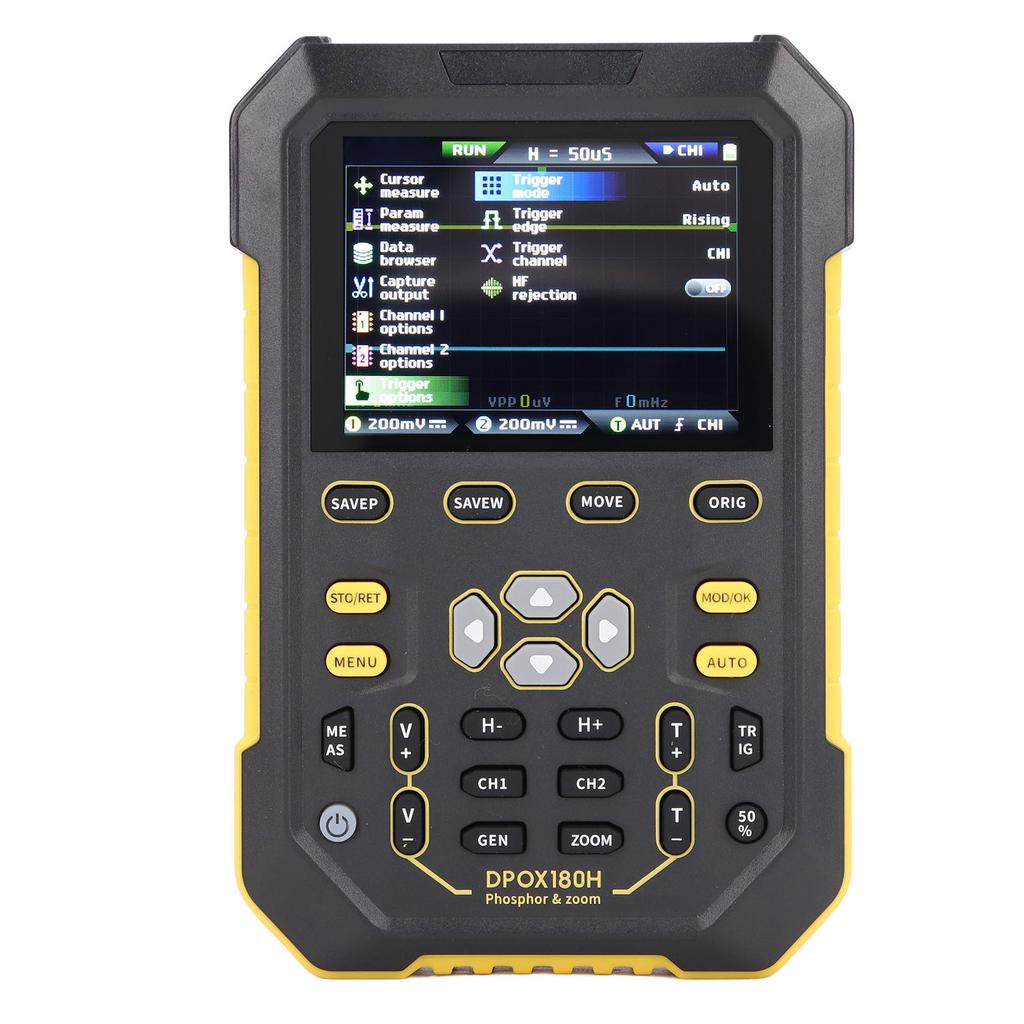

Тип объекта: Генератор сигналов цифрового осциллографа
Материал: ABS
модель: DPOX180H
Количество каналов: 2
Аналоговая полоса пропускания: 180МГц
Максимальная частота дискретизации: 500 MSPS
Время нарастания: 2,5 нс
Глубина хранения: 120 тыс. точек в секунду
Вертикальная чувствительность: 5 мВ - 10 В (1X)
Диапазон временной базы: 5нс до 50с
Точность постоянного тока: +2%
Точность времени: +0,01%
Обнаружение срабатывания: Цифровой запуск
Режим запуска: Автоматический, однократный, регулярный
Срабатывание кромки: Подъем, падение
Измерение курсора: Частота, период, амплитуда
Хранение скриншотов: 90 листов
Система хранения осциллограмм: 250 комплектов
Прерывистый сигнал: 500
Измерение параметров: 12 видов
Генератор сигналов: 14 стандартных функциональных сигналов
Технология цифровой флуоресценции: поддержка
Технология отображения цветовой температуры: поддержка
Режим прокрутки: поддержка
Режим XY: поддержка
Масштабирование временной базы: поддержка
Ограничение пропускной способности оборудования 20 МБ: поддержка
Регулируемое автоматическое ограничение полосы пропускания: поддержка
Автоматическая регулировка: поддержка
Менеджер формы волны: поддержка
Измельчитель-экстрактор: поддержка
Высокое давление, противопожарное: поддержка
Разрешение экрана: 320 х 240
Процесс отображения: IPS полный вид
Интерфейс расширения: Интерфейс передачи USB
Автоматическое выключение: от 5 минут до 2 часов
Обновление прошивки: Поддержка обновления образа iOS
Требование к зарядке: 5В 2А
Источник питания: 1 литиевая аккумуляторная батарея емкостью 3000 мАч (встроенный).

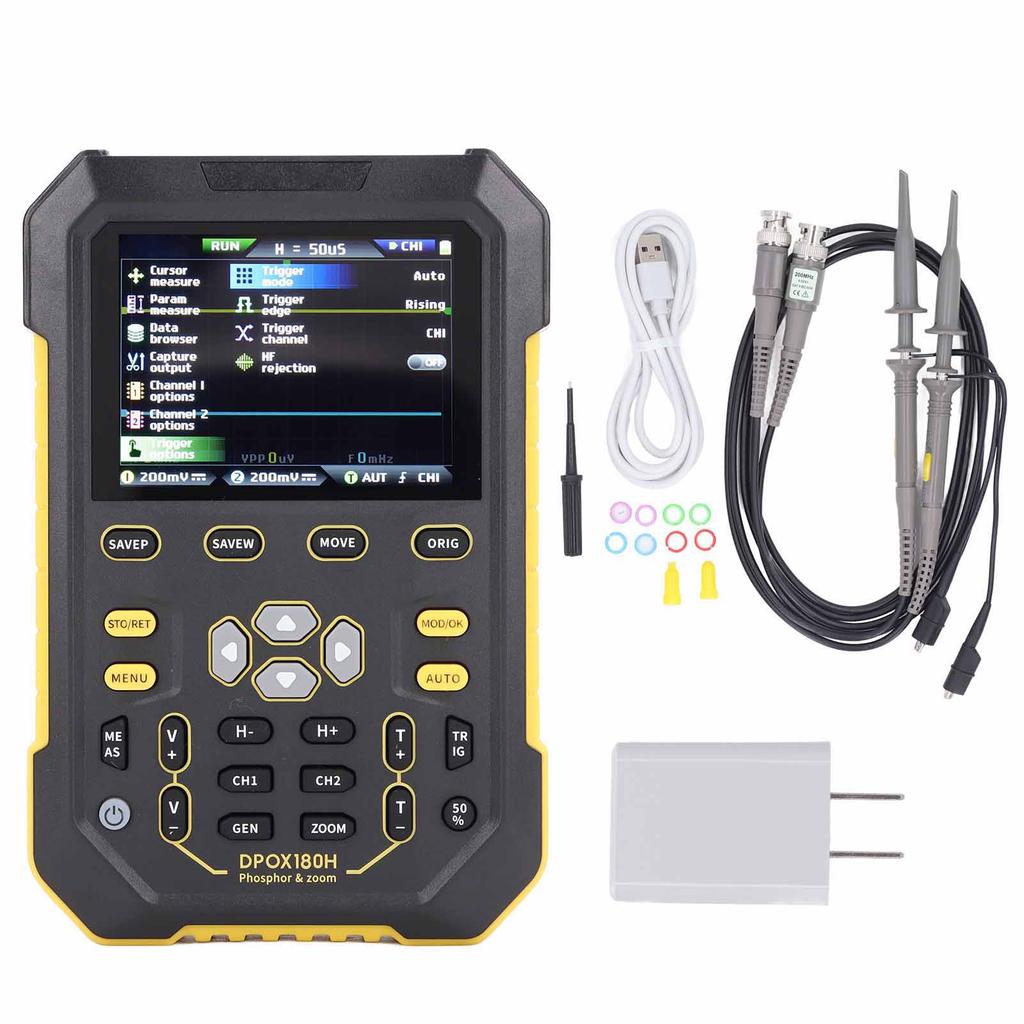

Список пакетов:
1 x Генератор сигналов цифрового осциллографа 2 x Кабель для пробника 2 x Инструкция 1 x Вилка 1 x USB-кабель 11 x Аксессуары [Высокая пропускная способность] Двухканальный осциллограф с полосой пропускания до 180 МГц удобен для измерений и тестирования в различных областях, таких как отладка микроконтроллеров, обслуживание автомобилей и бытовой техники, DIY, электронные соревнования, отладка источников питания и т. д.
[Измерение спектра БПФ и курсора] Профессиональный портативный осциллограф с функцией отображения БПФ, который может анализировать спектральные характеристики сигналов. Функция измерения курсора, удобная для ручного измерения цикла, частоты и напряжения.
[3 режима запуска и один автоматический режим] Комплект осциллографа для самостоятельной сборки имеет 3 режима запуска: автоматический, нормальный, одиночный запуск.. Поддержка настроек параметров формы сигнала, таких как временная развертка, амплитуда, крутизна срабатывания и т. д.. Поддерживает форму волны один
[Генератор сигналов] Нижняя часть может выводить различные формы сигналов амплитудой 2,5 В, такие как синусоида, прямоугольная волна, треугольная волна, полуволна и т. д.. Диапазон регулировки частоты синусоидальной волны составляет от 0 до 10 МГц, диапазон частот других форм волн составляет от 0 до 2 МГц, с
[14 вариантов измерения] Частота, форма P в пикселях, рабочий цикл, амплитуда, среднеквадратичное значение, среднее значение, период, + ширина импульса, ? ширина импульса, максимум, минимум, вершина, основание.
