Характеристики:
В модуле питания используются двойные магниты-сендусты, обмотанные медными проводами 1,2 мм.
Низкоомный МОП-транзистор 100В 210А с большой мощностью и входным током, подходит для светодиодов большой мощности, двигателей.
Поддержка защиты обратного входа с MOS, поэтому не беспокоиться о неправильном входном проводе и перегоревшем источнике питания.
Защита от низкого напряжения защитит модуль и аккумулятор от повреждений из-за чрезмерного разряда при использовании аккумуляторной батареи в качестве входа.

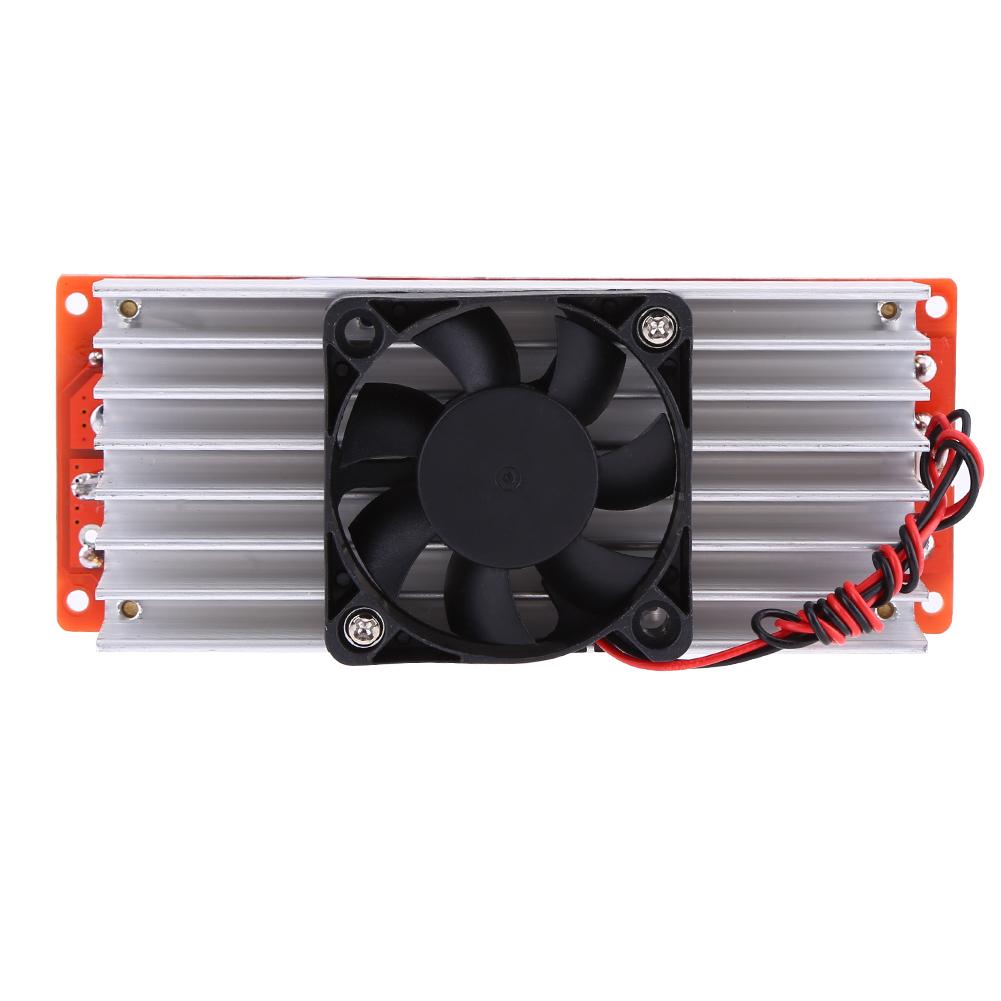

Утолщенный радиатор и интеллектуальный охлаждающий вентилятор контроля температуры лучше рассеивают тепло.
Характеристики:
Тип: Неизолированный повышающий модуль (BOOST)
Входное напряжение: DC10V до 60V
Максимум. Входной ток: 30А(входное напряжение от 10В до 30В)
25А(входное напряжение от 31В до 60В)
Ток покоя: 15mA(увеличится при преобразовании 12В в 20В)
Выходное напряжение: от 12 В до 90 В (регулируемый, по умолчанию 19 В)
Максимум.
Выходной ток: 20А (связанные с разницей входных и выходных напряжений,
чем больше разница напряжений, тем меньший выходной ток будет.
пожалуйста, усиливайте рассеивание тепла, когда ток более 15 А)
Диапазон постоянного тока: от 0,8 А до 20 А(+0.3A)
Защита от обратного ввода: да (150A МОС)
Защита от пониженного напряжения: да (V8 до 50 В регулируемый, самовосстанавливающийся)
Рабочая Температура: от 40 градусов Цельсия до +85 градусов Цельсия (если температура слишком высокая, пожалуйста, увеличьте рассеивание тепла)
Частота: 150кГц
Конверсия
КПД: от 92 процентов до 97 процентов (КПД связан с входным/выходным напряжением,
разность тока и напряжения. Чем меньше разница, тем выше
эффективность будет)
Защита от перегрузки по току на входе: да (автоматически защищает, когда вход превышает 35 А, а напряжение питания не увеличивается)
Защита от короткого замыкания: да(входной предохранитель 30А)
Метод подключения: Терминалы(пожалуйста, используйте большой ток медный провод)
Максимум. Выходная мощность = Входное напряжение * Максимальный ток (При входе 12 В максимальная выходная мощность = 12 В * 30 А = 360 Вт)
Размер:130 x 84 x 52мм 5.11 x 3.3 x 2.04"
Инструкция:
Регулировка напряжения:
Включите модуль, не подключая к нагрузке, затем
регулируйте потенциометр "VADJ" по часовой стрелке для увеличения, против часовой стрелки для
убывать. Из-за большой выходной емкости отклик будет
медленный при регулировке высокого напряжения на низкое напряжение.
Регулировка тока:
Отрегулировать
"CC AADJ" потенциометр против часовой стрелки примерно на 30 оборотов для минимизации
выходной ток перед подключением к нагрузке. Затем отрегулируйте "CC AADJ"
по часовой стрелке до текущего значения, которое вам нужно. Если вы используете модуль для
зарядка аккумулятора, подключение к выходу после полной разрядки батареи.
Потому что, если в батарее остается больше энергии, тем меньше зарядный ток
будет.
Регулировка защиты от низкого входного напряжения:
Если мы заявим минимум
защита входного напряжения для батареи 12 В, подключите вход к 10 В
напряжение, затем отрегулируйте RV1(по часовой стрелке для увеличения, против часовой стрелки для
убывать) до тех пор, пока УВЛО не загорится. Теперь напряжение защиты составляет 10В, то есть
сказать, когда напряжение батареи падает до 10 В, модуль не повышает напряжение
и выходное напряжение будет таким же, как и входное напряжение.
уведомление:
1. Выходная проводка не может быть перевернута или короткого замыкания.
2, Если модуль подключен к индуктивной нагрузке, минимальное входное напряжение должно быть выше(например. 24V) и максимальная выходная мощность должна быть ниже(например. 500W).
3, Если в качестве источника питания используется аккумуляторная батарея, выключатель питания, солнечная панель или электрический генератор, значение защиты от низкого напряжения должно быть отрегулировано ниже, иначе это может привести к повреждению.
В коплект входит:
1 х модуль
Модуль питания использует двойные магниты-сендасты, обмотанные медными проводами 1,2 мм
100В210А МОП с низким сопротивлением и большим входом мощности и тока, подходит для светодиодов большой мощности, двигателей
Поддержка защиты обратного входа с помощью MOS, поэтому не беспокоиться о неправильном входном проводе и перегоревшем источнике питания
Защита от низкого напряжения защитит модуль и аккумулятор от повреждений из-за чрезмерного разряда при использовании аккумуляторной батареи в качестве входа.
Загущенный радиатор и интеллектуальный охлаждающий вентилятор контроля температуры лучше рассеивают тепло
