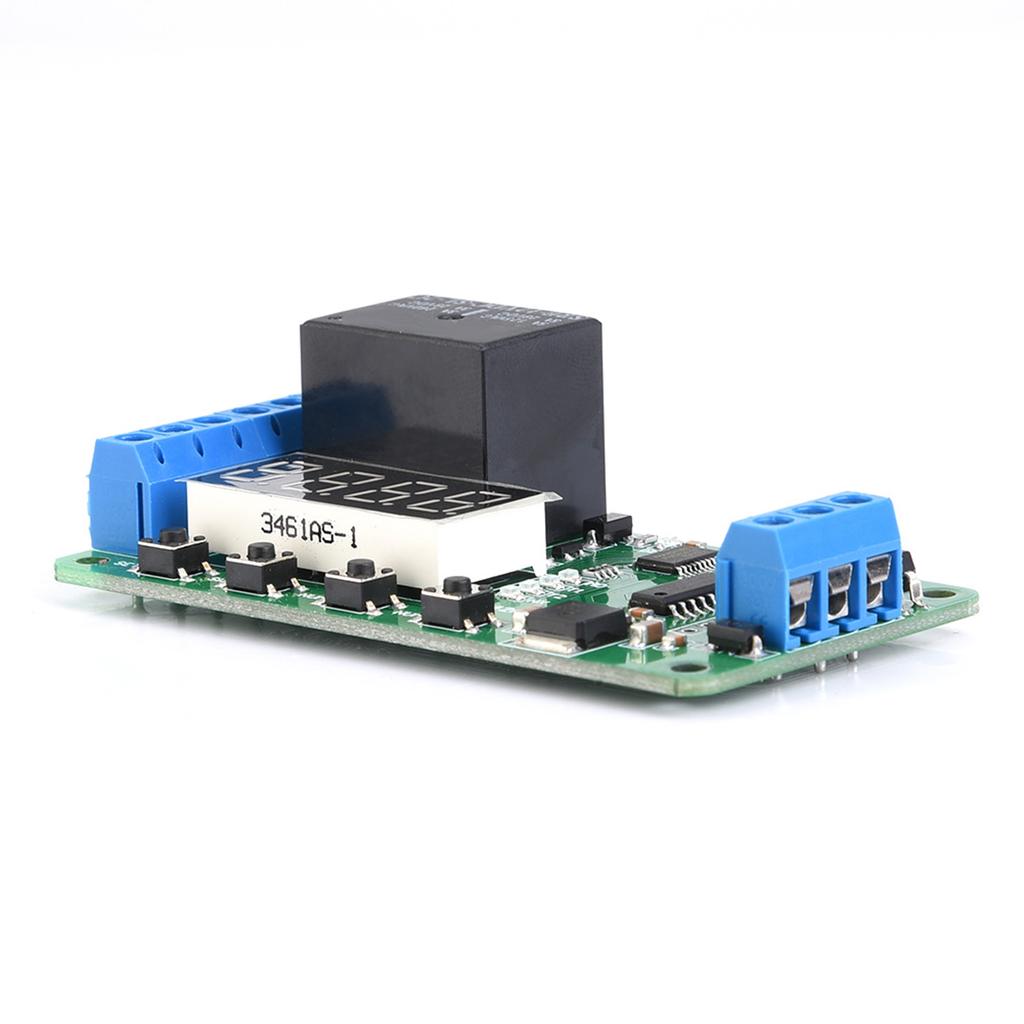

12V Двухканальное многофункциональное реле-таймер DPDT с задержкой, переключатель управления временем DR42A01

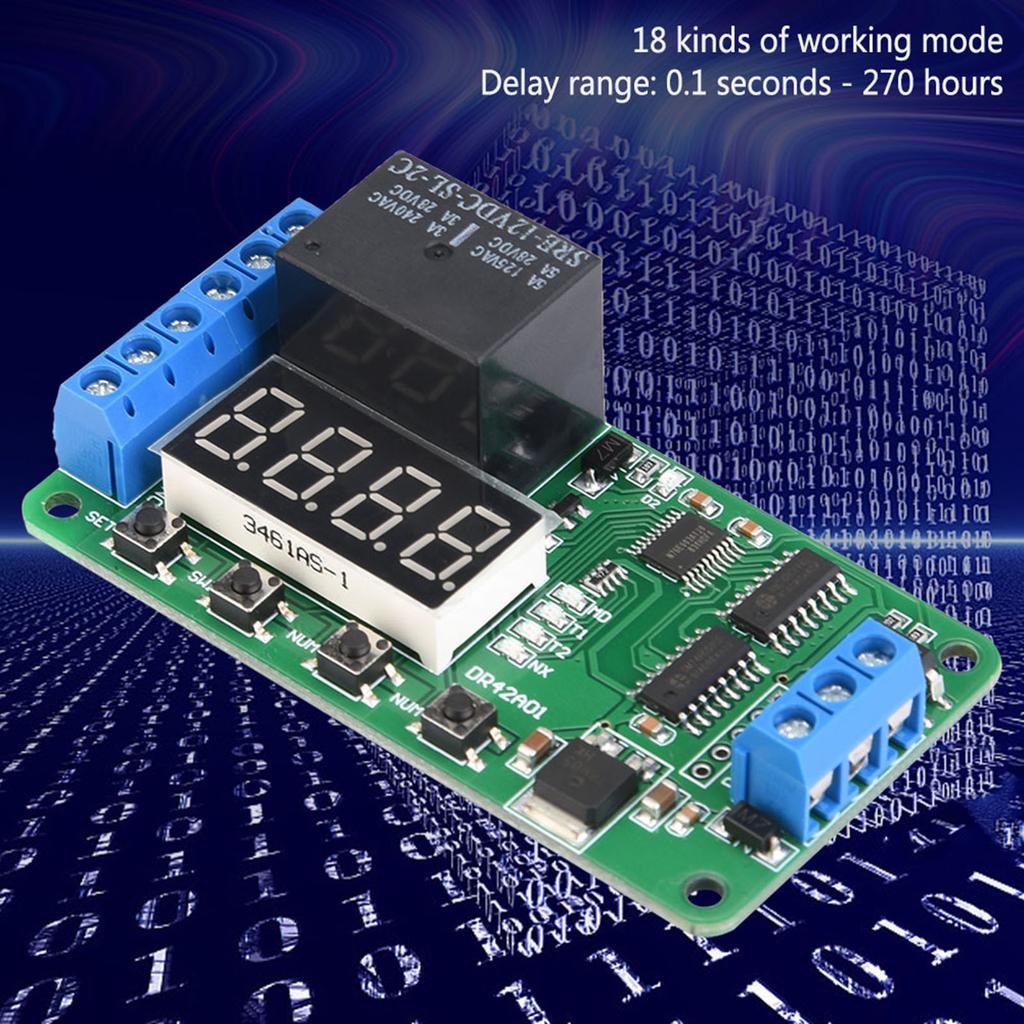

Многофункциональный модуль реле времени DR42A01, разработанный для клиентов с различными потребностями, использует микроконтроллер в качестве основного блока управления, имеет 18 предустановленных функций и может быть настроен и дополнен другими специфическими функции на основе потребностей пользователя. Модуль использует высококачественный релейный модуль, мощный высоковольтный транзистор, красные сигнальные лампы, двустороннюю печатную плату военного класса для обеспечения стабильной работы, может широко использоваться в различных приложениях управления питанием. Описание функции: Пользователь может выбрать один из следующих 18 видов функций в соответствии с клавишами и отображением, может установить и сохранить параметры 18 видов функций, а также может просматривать текущие параметры функции. Нежное напоминание: Функция 18 запускается автоматически после включения питания; Функция 918 требовала низкоуровневый импульсный сигнал для срабатывания и запуска (продолжительность низкого уровня

более 20 мс); Функция 9 - режим самоблокировки; Функция 10 — это режим регулировки уровня. Функция 1: Тайминг Пуллин: После включения питания, когда прибывает время установки T1, реле втягивается, и T1 можно регулировать между 0,1 секундой и 270 часами, давая интерфейсу CH1 сигнал низкого импульса(продолжительность низкого уровня

более 20 мс), повторите приведенную выше функцию один раз. Функция 2: Отключение синхронизации: После включения реле срабатывает. Когда наступит время настройки T1, реле разомкнется, и T1 можно будет регулировать в диапазоне от 0,1 секунды до 270 часов.. Отправка сигнала низкого импульса( в интерфейс IN1, повторите вышеуказанную функцию в течение одного раза. Функция 3: Тайминг Тяни Затем Отключи: После включения реле не срабатывает. Когда Наступило время срабатывания T1, реле сработало; по достижении времени установки T2 реле отключается. И T1 может быть регулируемым в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, повторите вышеуказанную функцию один раз. Функция 4: Время разъединения, затем вытаскивание : После включения реле немедленно срабатывает. По достижении времени установки T1 реле отключается; Когда наступило время установки T2, реле сработало. И T1 может быть регулируемым в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, повторите вышеуказанную функцию один раз. Функция 5: Режим неограниченного времени цикла A: После включения реле не срабатывает. По достижении времени уставки T1, реле срабатывает; Когда наступит время установки T2, реле отключится, затем повторится вышеуказанное состояние.. И T1 может быть регулируемым в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функции 6: Режим синхронизации неограниченного цикла B: После включения реле немедленно срабатывает. По достижении времени установки T1 реле отключается; Когда наступит время установки T2, реле сработает, затем повторить вышеуказанный статус.. И T1 может быть регулируемым в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 7: Режим синхронизации ограниченного цикла A: после включения реле не срабатывает. По достижении времени уставки T1, реле срабатывает; Когда наступит время настройки T2, реле отключится, затем повторить вышеуказанный статус "NX" раз. T1 и T2 могут быть регулируемыми в диапазоне от 0,1 секунды до 9999 секунд, количество циклов "NX" может быть регулируемым до 19999. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 8: Режим синхронизации ограниченного цикла B: после включения реле немедленно срабатывает. По достижении времени установки T1 реле отключается; Когда наступит время установки T2, реле сработает, затем повторить вышеуказанное состояние «NX» раз.. T1 и T2 могут быть регулируемыми в диапазоне от 0,1 секунды до 9999 секунд, количество циклов "NX" может быть регулируемым до 19999. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 9: Режим самоблокировки: Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле сработает.; Повторите попытку, реле отключится. Функция 10: Режим триггера: Содержит функцию задержки выключения, реле не срабатывает после подачи питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле немедленно сработает.; когда низкий импульсный сигнал исчез, реле все еще было включено. При достижении времени уставки T1 реле отключается. T1 можно регулировать в диапазоне от 0 секунд до 270 часов. Примечание: В этом режиме, если T1 равен 0 секунд, отправьте низкоуровневый импульсный сигнал на интерфейс IN1, реле сработает.. Когда сигнал низкого импульса исчез, реле немедленно отключите. Функция 11: Запуск Время Вытягивание: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, когда наступит время T1, реле сработает., T1 может быть регулируемым от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1 еще раз, повторите вышеуказанную функцию один раз. Функция 12: Отключение синхронизации триггера: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле сработает.. Когда прибыло время синхронизации Т1, реле разъединяется. T1 может быть регулируемым в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1 еще раз, повторите вышеуказанную функцию один раз. Функция 13: Запуск Время Вытягивание Затем Отключение: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, когда наступит время T1, реле сработает (втянется).. Когда прибыло время синхронизации T2,реле отключается. T1 и T2 можно регулировать в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1 еще раз, повторите вышеуказанную функцию один раз. Функция 14: Отключить время зажигания, затем вытянуть: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле немедленно сработает.. Когда прибыло время синхронизации Т1, реле разъединяется. Когда наступило время T2, реле сработало. T1 и T2 можно регулировать в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, повторите вышеуказанную функцию один раз. Функция 15: Режим неограниченной синхронизации цикла C: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, когда наступит время T1, реле сработает (втянется).. Когда прибыло время синхронизации Т2, реле отключилось. Затем повторите вышеуказанный статус. T1 и T2 можно регулировать в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 16: Режим неограниченного времени цикла D: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле немедленно сработает.. Когда прибыло время синхронизации Т1, реле разъединяется. Когда наступило время T2, реле сработало. Затем повторите вышеуказанный статус. T1 и T2 можно регулировать в диапазоне от 0,1 секунды до 270 часов. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 17: Режим синхронизации ограниченного цикла C: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, когда наступит время T1, реле сработает (втянется).. Когда прибыло время синхронизации Т2, реле отключилось. Затем повторите вышеуказанный статус для "NX" раз. T1 и T2 могут быть регулируемыми в диапазоне от 0,1 секунды до 9999 секунд, количество циклов "NX" может быть регулируемым до 19999. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Функция 18: Режим синхронизации ограниченного цикла D: Реле не работает после включения питания. Подайте низкоуровневый импульсный сигнал на интерфейс IN1, реле немедленно сработает.. Когда прибыло время синхронизации Т1, реле разъединяется. Когда наступило время T2, реле сработало. Затем повторите приведенный выше статус для «NX» раз. T1 и T2 могут быть регулируемыми в диапазоне от 0,1 секунды до 9999 секунд, количество циклов "NX" может быть регулируемым до 19999. Отправьте сигнал низкого импульса на интерфейс IN1, перезапустите вышеуказанную функцию. Список пакетов: 1 * Многофункциональное реле задержки времени .Многофункциональный модуль реле времени DR42A01, разработанный для клиентов с различными потребностями использовать микроконтроллер в качестве основного блока управления, предусмотреть 18 видов функций, а также можно настраивать и добавлять другие специфические функции в соответствии с потребностями пользователя. Модуль использует высококачественный релейный модуль, мощный высоковольтный транзистор, красные сигнальные лампы, двустороннюю печатную плату военного класса для обеспечения стабильной работы, может широко использоваться в различных приложениях управления питанием. Пользователь может выбрать один из следующих 18 видов функций в соответствии с клавишами и отображением, может установить и сохранить параметры 18 видов функций, а также может просматривать текущие параметры функции. Нежное напоминание: Функция 18 запускается автоматически после включения питания; Функция 918 требовала низкоуровневый импульсный сигнал для срабатывания и запуска (длительность низкого уровня более 20 мс); Функция 9 - режим самоблокировки; Функция 10 — режим управления уровнем.
