Характеристики:
1. Рабочее напряжение постоянного тока 12В.
2. Ток в режиме ожидания (все реле закрыты) 11 мА, 1 реле разомкнуто 40 мА, 2
реле разомкнуты 67 мА, 3 реле разомкнуты 95 мА, 4 реле разомкнуты 121 мА, 5 реле разомкнуты 147 мА,
6 реле разомкнуты 173 мА, 7 реле разомкнуты 198 мА, 8 реле разомкнуты 222 мА...
3. 6 Команды: «Открыть», «закрыть»,
«Моментальный», «Самоблокирующийся», «Блокировка» и «Задержка».

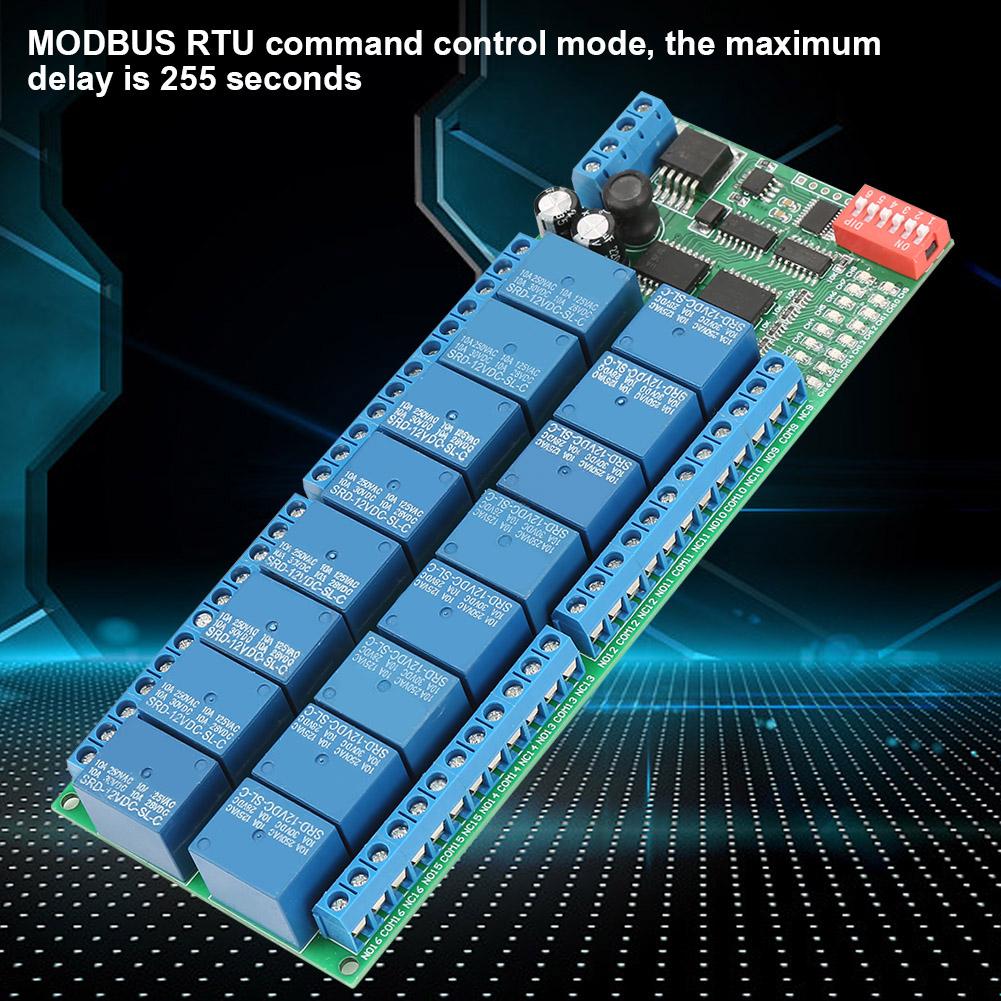

4. Режим командного управления MODBUS RTU, максимальная задержка составляет 255 секунд.
5. Команды MODBUS могут быть сделаны последовательными ГиперТерминальными (серийный ассистент) или
Введите «Опрос Modbus».

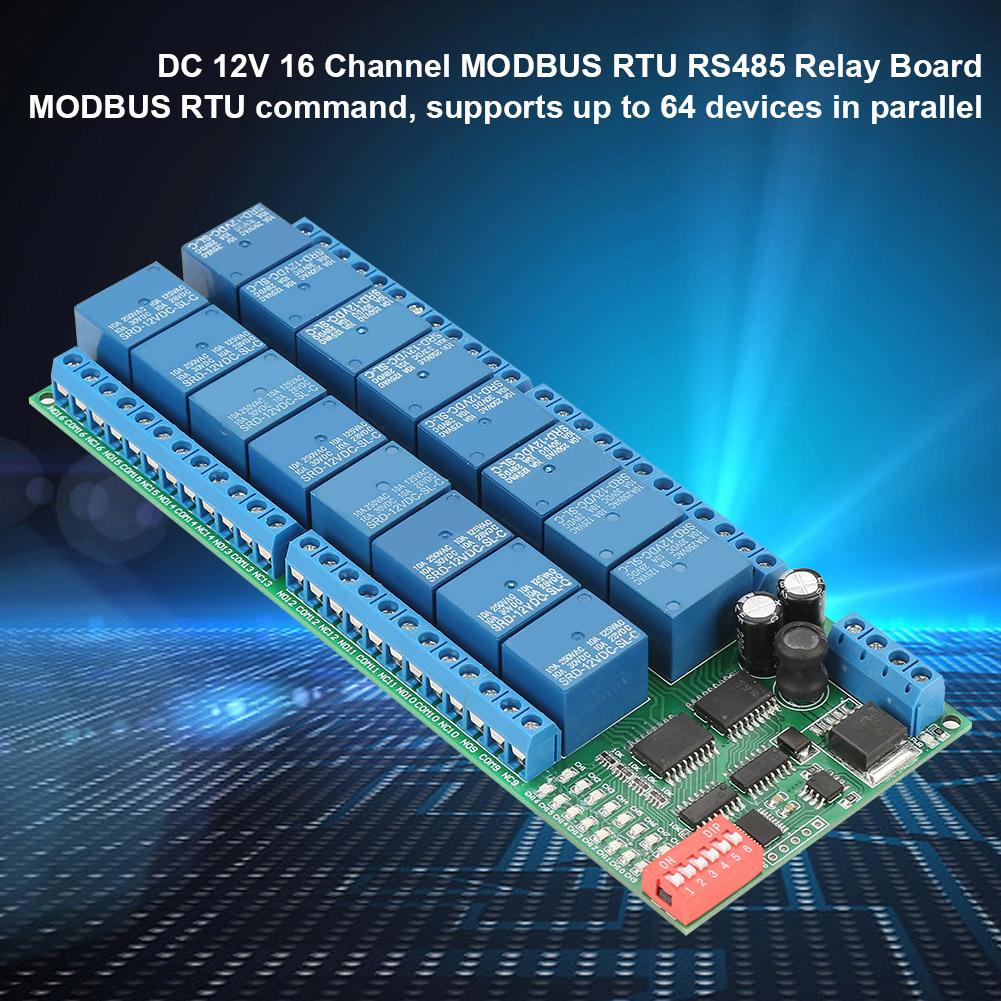

6. В командном режиме MODBUS этот релейный модуль может поддерживать до
64 устройства параллельно.
Технические характеристики:
Рабочее напряжение:
12 В постоянного тока
Ток в режиме ожидания:
11МА
Макс. Нагрузка:
10A250VAC, 10A125VAC, 10A30VDC, 10A28VDC, 10A12VDC
Размер:
приблизительно. 17*6,5*2 см 6,7*2,5*0,8 дюйма
Вес:
приблизительно. 224 г7,9 унций
Типичные области применения:
МОДБУС
Командный режим (HEX), Управлять можно различными способами:
Последовательное гипертерминальное управление (необходимо вручную добавить CRC), Опрос Модбуса
Управление программным обеспечением (программное обеспечение автоматически добавляет CRC), Процесс PLC или MCU
контроль
.
Монтажная схема:
1. округ Колумбия
Схема управления 12 В, схема подключения ниже. «НАГРУЗКА» может быть камерой, светодиодом
фонари, вентиляторы, двигатели и другое оборудование постоянного тока 12 В.
2. Цепь управления постоянного тока 1100 В или переменного тока 85-265 В, схема электропроводки ниже(уведомление:Если не 12 В постоянного тока
нагрузка, нужен еще один источник питания постоянного тока 12 В). «LOAD» может быть светодиодным индикатором,
вентиляторы, двигатели Светильники, люминесцентные лампы, солнечные водонагреватели и другие переменные токи
оборудование.
Список пакетов:
1 * 16
Реле канала RS485
Рабочее напряжение постоянного тока 12В.
Ток в режиме ожидания (все реле закрыты) составляет 11 мА, 1 реле открыто 40 мА, 2 реле открыто 67 мА, 3 реле открыто 95 мА, 4 реле открыто 121 мА, 5 реле открыто 147 мА, 6 реле открыто 173 мА, 7 реле открыто 198 мА, 8 реле открыто 222 мА...
6 Команды: «Открыто», «Закрыто», «Моментально», «Самоблокировка», «Блокировка» и «Задержка».
Режим командного управления MODBUS RTU, максимальная задержка составляет 255 секунд.
Команды MODBUS могут быть сделаны последовательными ГиперТерминальными (серийный ассистент) или введите «Опрос Modbus».
