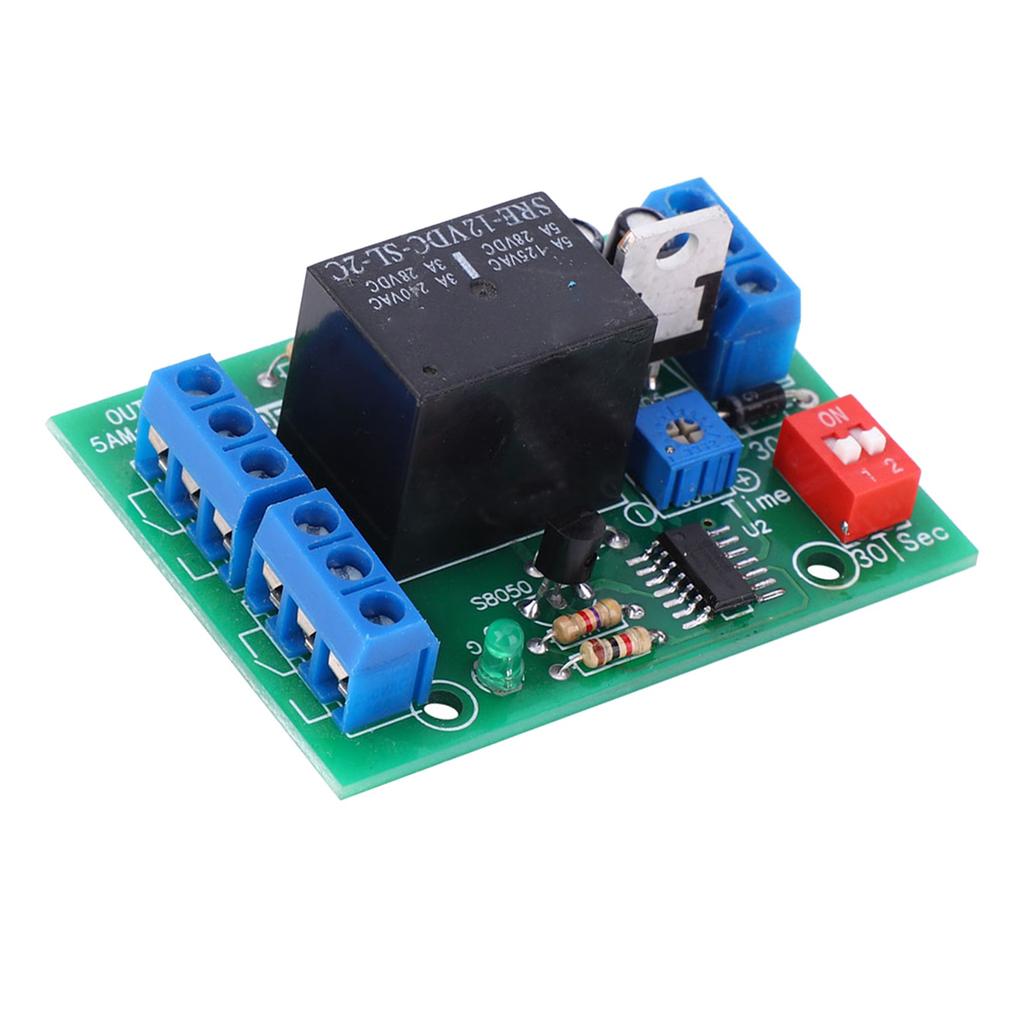

1016 В реле времени задержки выключения, модуль таймера, переключатель DPDT, 2-канальный выход

Характерная черта: 1. Отключение задержки выключения питания, есть сигнал ВКЛ, нет сигнала задержки ВЫКЛ. 2. Двойные выходные контакты. 3. Максимальный ток каждого канала составляет 5 А. 4. Регулируемый диапазон времени 0300300 и единица времени секунда-минута. 5. Поверните регулируемый резистор, чтобы настроить время задержки. Технические характеристики: Тип объекта: Задержка с реле модуль напряжение: 12 В постоянного тока (1016В) Потребляемая мощность: <1,0 Вт Выход: Пассивный выход (сухой контакт), два комплекта реле NO + выход NC. Не превышать 5А в каждой группе. Жизнь: 100 000 акций Ввод: Сигнал напряжения, действительный сигнал выше 1,5 В, ток требуется не менее 0,1 мА Терминал V+: Блок питания + GND: Источник питания, а также опорная земля для напряжения сигнала В: Входное напряжение сигнала, низкий уровень ниже 1 В, высокий уровень выше 1,5 В и неопределенность в середине. Выдерживает до 30 В №1: Реле NO контакт 1 NC1: Реле NC контакт 1 КОМ1: Реле контакт общий терминал 1 NO2: Реле NO контакт 2 MCQ: Реле NC контакт 2 КОМ2: Реле контакт общий терминал 2 Настройка диапазона времени: Если переключатель установлен в положение 30, это означает, что можно регулировать 030. Если переключатель установлен в положение 300, это означает, что можно регулировать 0300. Корректировка значения времени: Поверните регулируемый резистор против часовой стрелки, чтобы уменьшить время, и по часовой стрелке, чтобы увеличить время Настройка единицы времени : Если переключатель селектора установлен в положение Sec, устройство имеет: второй Если переключатель селектора установлен в положение Min, устройство: минут Пример: Требуется задержка 50 минут: 1. Установка временного диапазона на 300 позиций 2. Установка единицы времени в минимальном положении 3. Отрегулируйте регулируемый резистор в положение 50. заявка: Использование с концевые выключатели и индукционные выключатели для достижения: 1. Автоматическое закрытие двери после истечения времени ожидания 2. Мониторинг прерывания работы сборочной линии 3. Контроль прерывания потока воды и воздуха. Список пакетов: 1 x Модуль реле задержки. Задержка отключения питания, есть сигнал ВКЛ, нет сигнала задержки ВЫКЛ. Двойные выходные контакты. Максимальный ток каждого канала составляет 5 А. Регулируемый диапазон времени 0300300 и единица времени секунда-минута. Поверните регулируемый резистор, чтобы настроить время задержки.
