Описание:
Хотите сделать ходунки для гексаподов? Может быть, вы делаете произведение искусства с тоннами движущихся частей, или вам нужно управлять тонной светодиодов с точным выходом ШИМ.. Ваш микроконтроллер имеет ограниченное количество ШИМ-выходов, и вы обнаружите, что у вас заканчивается! Не с 16-канальным 12-разрядным ШИМ/сервоприводом Adafruit - интерфейс I2C. С помощью этого прорыва драйвера ШИМ и сервопривода вы можете управлять 16 свободно работающими выходами ШИМ всего двумя контактами! Необходимо запустить более 16 ШИМ-выходов? Без проблем. Соедините в сеть до 62 из этих красавиц для выдающихся 992 выходов ШИМ.
Характеристики:
Габаритные размеры (нет заголовков или клеммной колодки) 2,5 x 1 x 0,1 дюйма (62,5 мм x 25,4 мм x 3 мм)
Вес (нет заголовков или клеммной колодки): 5,5 грамма
Вес (с разъемами 3x4 и клеммной колодкой): 9грамм
Эта плата/чип использует 7-битный адрес I2C между 0x60-0x80, выбираемый с помощью перемычек
Клеммная колодка для ввода питания (или вы можете использовать 0,1-дюймовые прорывы сбоку)
Защита от обратной полярности на входе клеммного блока
Зеленый светодиод power хорошо
3-контактные разъемы в группах по 4 контакта, чтобы вы могли подключить 16 сервоприводов одновременно (Серворазъемы немного шире 0,1 дюйма, поэтому вы можете разместить только 4 рядом друг с другом на 0,1-дюймовом коннекторе
«Цепь состоянии» дизайн
Место для размещения большого конденсатора на линии V+ (в случае, если вам это нужно)
Резисторы серии 220 Ом на всех выходных линиях для их защиты и тривиальности вождения светодиодов
Припойные перемычки для 6-адресных штифтов
Управляемый i2c ШИМ-драйвер со встроенными часами. В отличие от семейства TLC5940, вам не нужно непрерывно посылать ему сигнал, связывая ваш микроконтроллер, он полностью свободно работает!
Он совместим с 5 В, что означает, что вы можете управлять им с микроконтроллера 3,3 В и по-прежнему безопасно управлять выходами до 6 В. (Это хорошо, когда вы хотите управлять белыми или синими светодиодами с прямым напряжением 3,4+)
6 адрес выберите контакты, так что вы можете провода до 62 из них на одной i2c шине, в общей сложности 992 мероприятий - это много сервоприводы или светодиоды
Регулируемая частота PWM до 1,6 КГц
12-бит для каждого выхода - для сервоприводов, это означает, что о резолюции 4us на частоту обновления 60 Гц
Настраиваемый выход push-pull или open-drain
Вывод включения контакта для быстрого отключения всех выходов
Описание:
100% новый и высокое качество
Материал: Электрические компоненты
цвет: Посмотреть фотографии
Характеристики:
Вы хотите сделать робота, Когда мы увидели этот чип, мы быстро поняли, каким отличным дополнением это будет.
Используя только два контакта, управляйте 16 свободно работающими ШИМ-выходами!
Вход I2C, управление выходом 16 ШИМ, вы можете управлять 16-ходом серводвигателя.
Характеристики:
Частота: 40-1000Гц.
Номер канала: 16 каналов.
разрешение: 12 бит.
напряжение: DC 5-10В
Размер: 60*25 мм/2,36 дюйма *0,98 дюйма
уведомление: Из-за разницы между различными мониторами изображение может не отражать фактический цвет элемента. Спасибо!!
пакет:

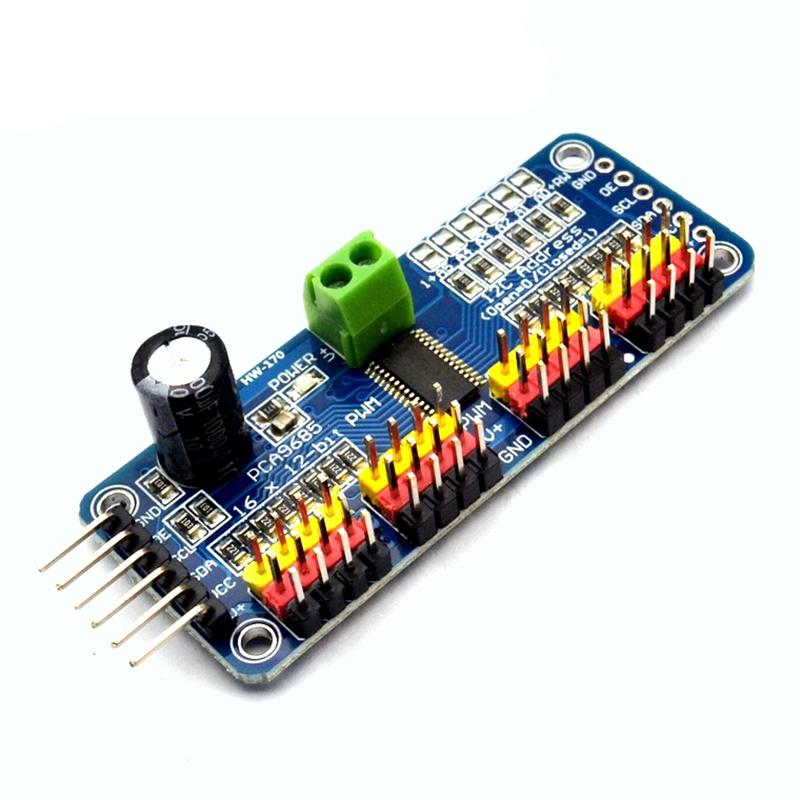

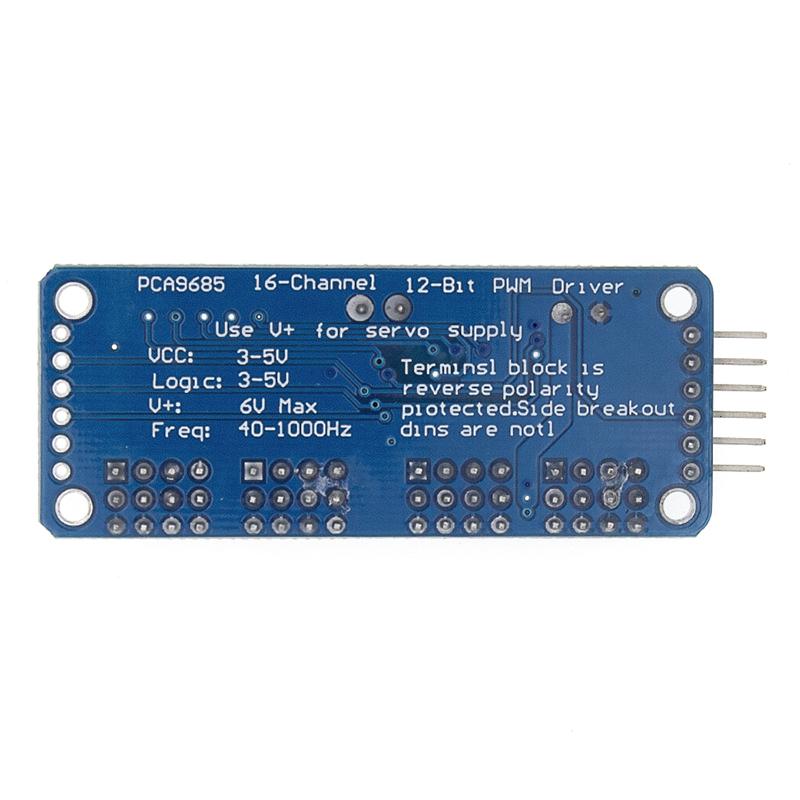

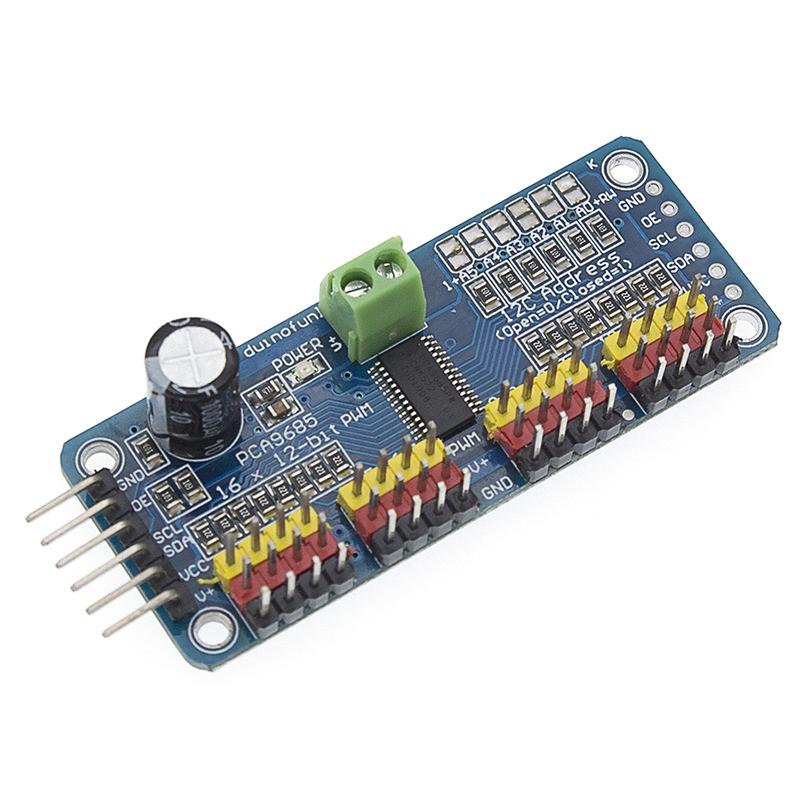

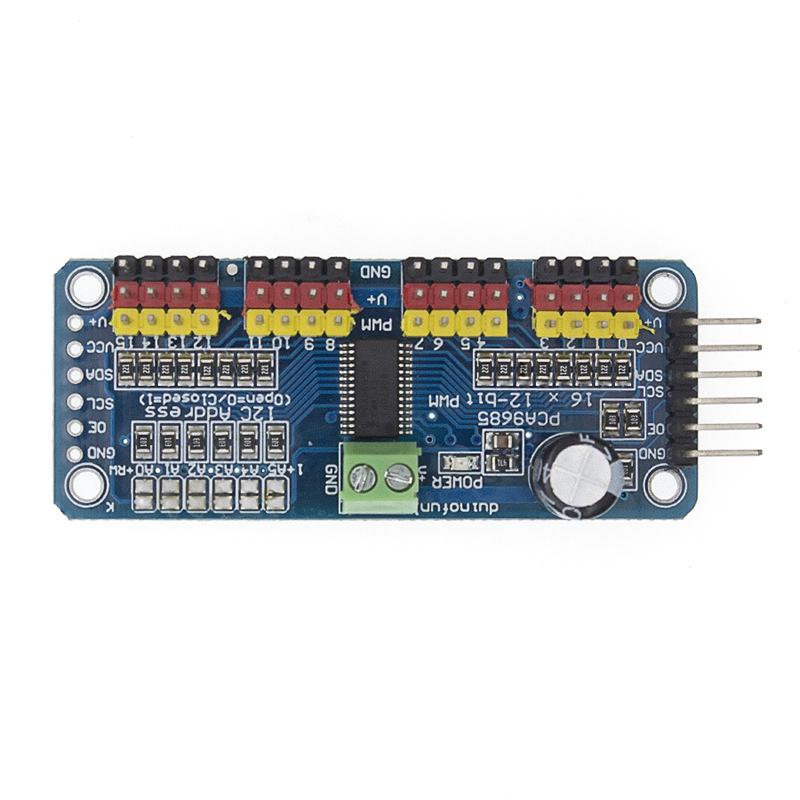

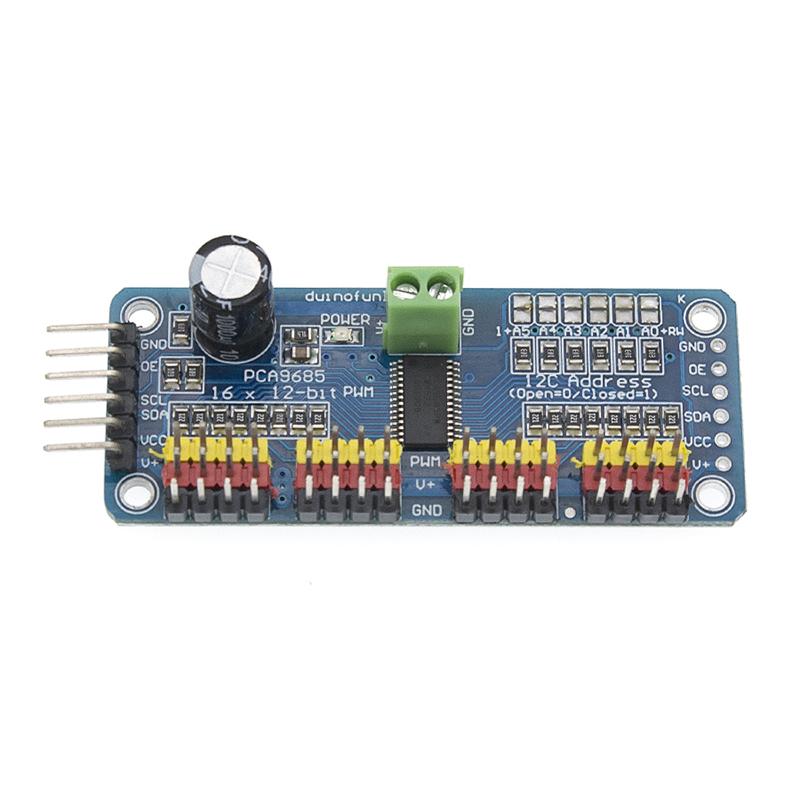

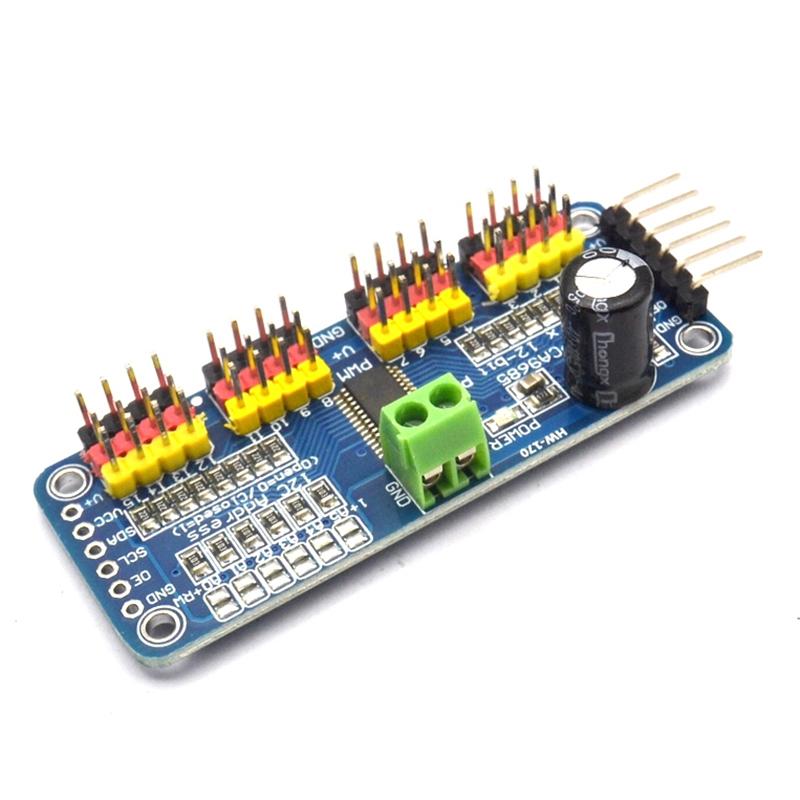

1 х PCA9685 16-канальный 12-битный ШИМ драйвер серводвигателя I2C модуль для робота Arduino
