DC 6-40V Зарядное устройство Разрядник Переключатель Управления Под напряжением Защита от перенапряжения Плата Auto Cut Off Контроллер отключения
Основные характеристики модуля:
1. Интеллектуальный контроль зарядки и разрядки аккумулятора;
2. Вы можете установить время зарядки и разрядки;
3. С функцией последовательной связи, мониторинг рабочего состояния реле в режиме реального времени через последовательный порт;
4. Дополнительным выходом сигнала, когда реле соответствует условиям, выход высокий, можно управлять другим оборудованием.
5. Ключевая функция аварийной остановки (Кнопка СТОП), с обратной защитой реверс не горит.
Рабочий режим:
Верхний предел напряжения: UL1, нижний предел напряжения nL1, верхний предел напряжения больше нижнего предела напряжения (УЛ1> нЛ1)

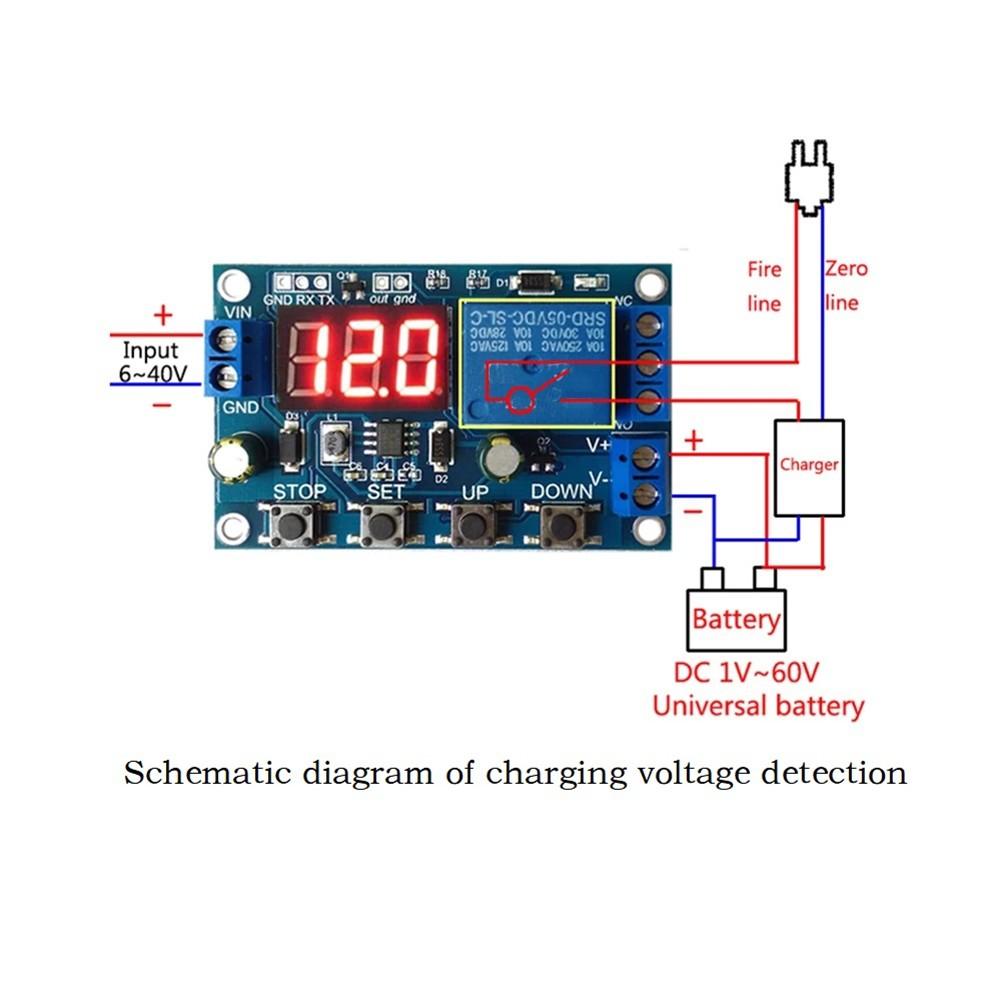

У-1: Измерение заряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянет выше; верхний предел напряжения, реле отключено.
У-2: контроль времени измерения заряда: установить время зарядки (OP); когда измеренное напряжение ниже нижнего предела напряжения, реле тянет, а затем начинается обратный отсчет времени ОП, конец таймера, реле выключено; когда измеряемое напряжение выше верхнего предела напряжения, реле отключается.
У-3: Обнаружение разряда: Когда измеренное напряжение ниже нижнего предельного напряжения, реле выключено, выше верхнего предела напряжения реле тянет;
У-4: контроль времени обнаружения разряда: установить время разрядки (OP); когда измеряемое напряжение выше верхнего предела напряжения, реле тянет, а затем начинается обратный отсчет времени ОП, конец таймера, реле выключено; когда измеряемое напряжение ниже нижнего предела напряжения, реле отключается;

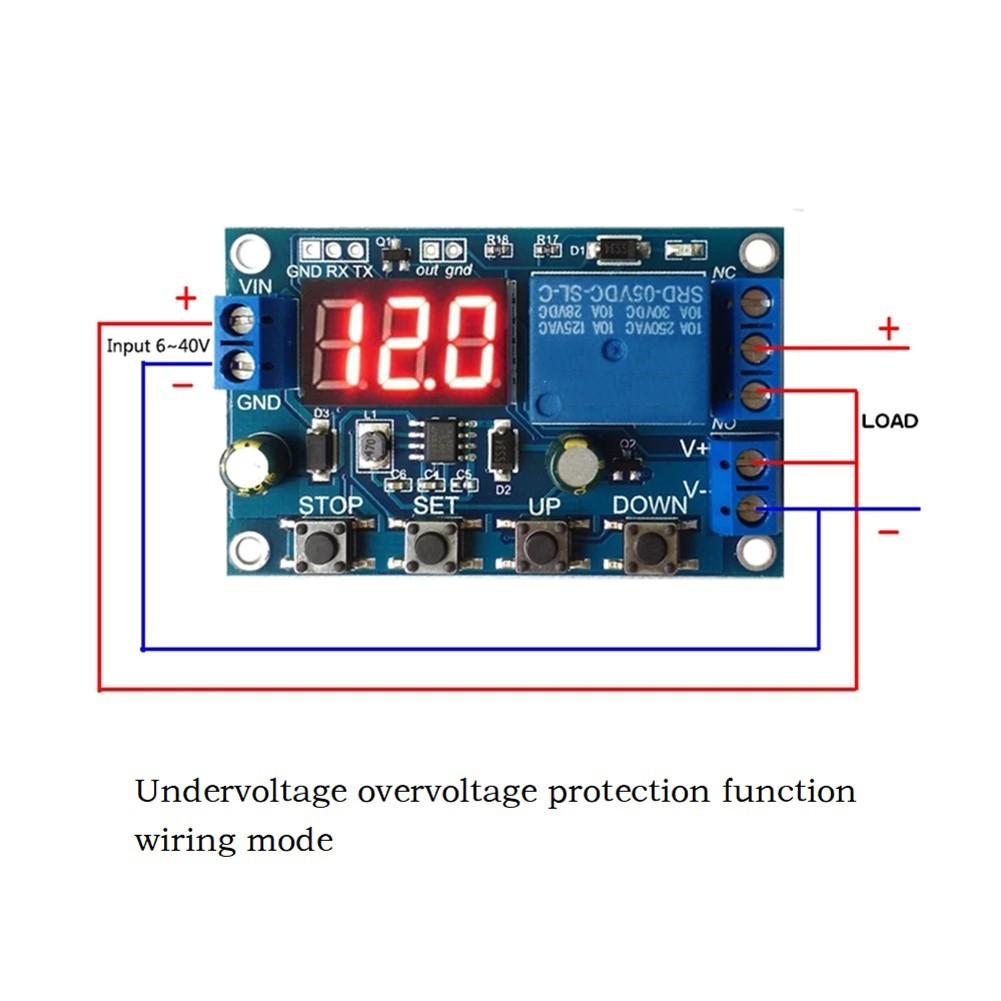

U-5: напряжение в диапазоне, реле тяги: когда измеренное напряжение между верхним и нижним пределами, реле тянут, другие обстоятельства открываются;
U-6: напряжение вне интервала, реле тяги: измеряемое напряжение ниже нижнего предела напряжения или выше верхнего предела напряжения, реле тянет, в другом случае реле выключено.
Параметры:
1: Напряжение питания: DC6--40V, диапазон обнаружения напряжения DC 0--60V, подходит для менее 60 В различных батарей, погрешность измерения напряжения ± 0,1 В.
2: время зарядки и разрядки (OP) ассортимент: 0 - 999 минут.
Как задать параметры?
1. Во-первых, в соответствии со своими потребностями, определить требования к модели работы;
2. В соответствии с режимом работы реле, в основном интерфейсе (когда модуль включен, он будет мигать текущим режимом работы, режимом U-1 по умолчанию, а затем войдет в основной интерфейс) нажмите кнопку SET в течение 2 секунд, а затем отпустите, введите интерфейс выбора Mode, кнопку UP, DOWN, чтобы выбрать режим, который необходимо установить (U-1 ~ U-6);
3. После выбора режима предположим, что мы выбрали режим U-1 и нажмите кнопку SET, чтобы установить соответствующий параметр. Параметр, который необходимо задать, будет мигать (Верхний предел напряжения UL1, нижний предел напряжения nL1, время проводимости OP), нажмите клавишу UP, DOWN для увеличения или уменьшения, вы всегда можете нажать клавишу, чтобы быстро увеличить или уменьшить, нажать кнопку SET, чтобы установить текущий режим следующего параметра, процесс выше;
4. Задайте параметры, а затем нажмите кнопку SET в течение 2 секунд для отпускания, текущая настройка режима будет мигать, а затем вернитесь к основному интерфейсу, установите параметры успеха!
5. В главном интерфейсе нажмите клавишу DOWN для достижения переключения напряжения и времени.
Интерфейс выбора режима: нажмите кнопку SET в течение длительного времени, чтобы войти в интерфейс выбора режима, установите готовое, долго нажмите кнопку SET, а затем отпустите интерфейс выбора режима выхода, вернитесь к основному интерфейсу.
Дополнительные возможности:
1. Загрузка данных: через последовательный порт для достижения загрузки данных, интервал 1s загрузка напряжения и времени работы, легкий анализ после данных;
2. Параметры настроек последовательного порта: Вы можете установить режим и параметры через последовательный порт, более удобно;
3. Дополнительный выходной сигнал, когда реле соответствует условиям, выход высокий, другой выход низкий.
Управление последовательным портом (Связь на уровне TTL)
Стандарт связи:
Скорость передачи данных составляет 115200 bps
Биты данных: 8
Стоп-бит: 1
Контрольная цифра: никто
Управление потоком: никто
Серийный ком-:
"У-1": Рабочий режим (диапазон от U-1 до U-6)
"000": 0 - не включает функцию синхронизации, non-0 - включает функцию синхронизации (диапазон от 001 до 999)
"Dw02.9": Установите нижнее предельное напряжение
"Вверх10.1": установить верхнее предельное напряжение (диапазон 00,0 В ~ 99,9 В)
"Получить": Получение текущих настроек
"Вк": Позволяет включить реле
"Выкл.": Всегда выключать реле
"Старт": начать загрузку данных
"Стоп": прекратить загрузку данных
Приведенный выше com mand может быть любой комбинацией из двух, которые нужно разделять запятыми
Как: "dw02.9, up10.1" установить нижний предел напряжения 02.9V верхний предел напряжения 10.1V
Статус загрузки: Испытательное напряжение + Время + Состояние
"00.0В, 00: 00: 00, ОП \ р \ н"
00,0 В: Измеренное напряжение
00:00:00: Эстафета вовремя
Положение дел: Реле OP включено, реле CL выключено
Расширение функции клавиши STOP:
Режим включения ретрансляции:
1. ON: Время проводимости ОП, реле позволяет проводить;
2. OFF: Реле отключено и всегда выключено;
Нажмите кнопку STOP на главном интерфейсе, чтобы переключиться между ON и OFF, текущее состояние будет мигать, а затем вернется к основному интерфейсу. (Эта функция является функцией аварийной остановки, ключом для отключения реле)
Режим сна:
1. Спящий режим C-P: в течение пяти минут, без какой-либо операции, цифровая трубка автоматически выключает дисплей, программа нормально работает;
2. Нормальный режим O-D: цифровая трубка всегда открыта на дисплее;
Нажмите и удерживайте кнопку STOP в течение 2 секунд, чтобы отпустить, чтобы достичь C-P и O-d состояния переключателя, текущее состояние будет мигать, а затем вернется к основному интерфейсу.
содержимое пакета:
1шт Щит защиты
