Технические характеристики:
Происхождение: Материковый Китай
Выход: Импульсный датчик
Тип: Оптико-электронный датчик

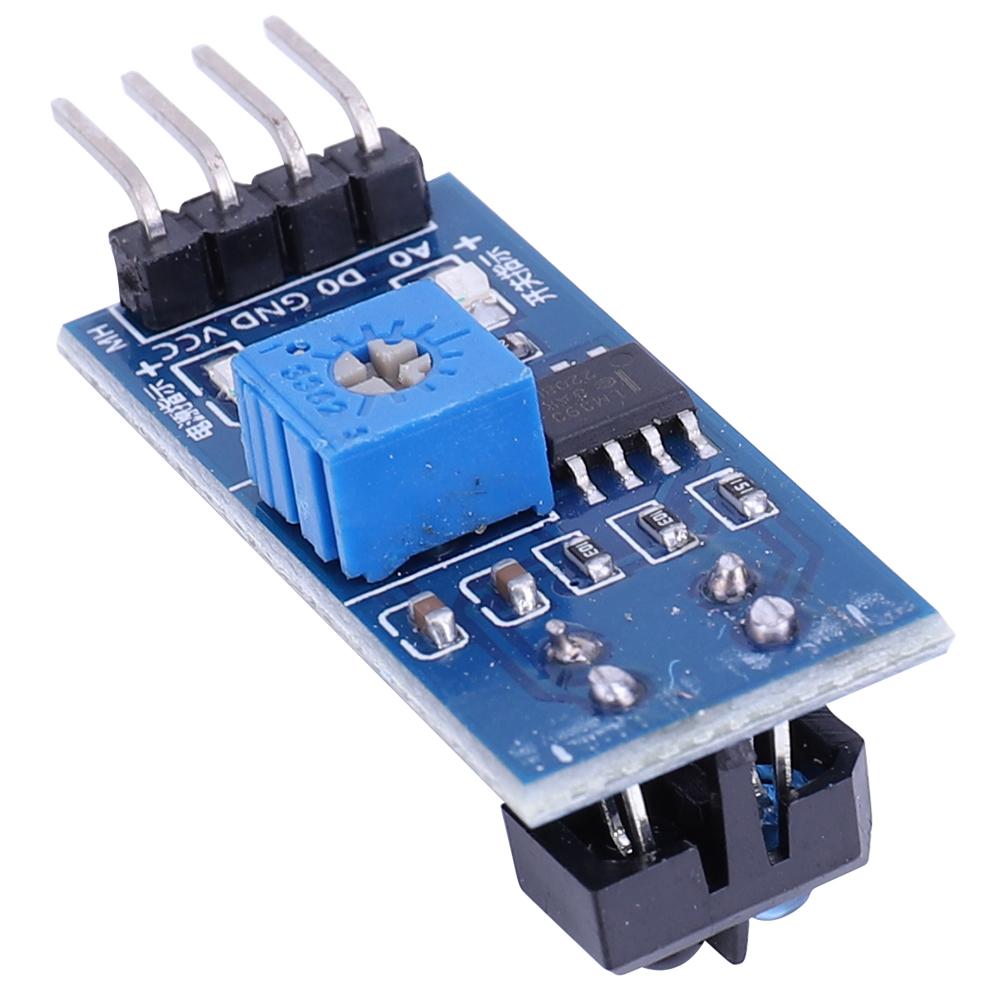

Датчик отслеживания тележки Модуль отслеживания TCRT5000 Инфракрасный отражающий фотоэлектрический переключатель
Параметры продукта:
1.Используйте инфракрасный датчик отражения TCRT5000
2.Расстояние обнаружения отражения: 1 мм - 25 мм применимо
3. Выход компаратора, чистый сигнал, хорошая форма сигнала, высокая управляющая способность, более 15 мА.
4.с потенциометром для регулировки чувствительности
5.Рабочее напряжение 3,3В-5В
6.Форма вывода : выход цифрового переключателя (0 и 1)
7.С отверстием для крепежного болта, легко устанавливается
8.Используйте компаратор LM393 с широким диапазоном напряжений
Размер товара: 35 * 15 * 12 мм
Использование продукта:
1.Выборка данных импульсов электросчетчика
2.обнаружение бумаги в шредере факса
3.Обнаружение препятствий
4. Обнаружение черных и белых линий
Описание функции:
Датчик TCRT5000 с двумя инфракрасными передающими трубками постоянно излучает инфракрасное излучение. Когда излучаемое инфракрасное излучение не отражается или отражается, но его интенсивность недостаточно велика, инфракрасная приемная трубка находится в выключенном состоянии. В это время выходной сигнал модуля высок, что указывает на то, что обе трубки находятся в выключенном состоянии.; обнаруженные объекты появляются в диапазоне обнаружения, инфракрасное излучение отражается обратно, и интенсивность достаточно велика, инфракрасная приемная трубка насыщена, выходной сигнал модуля низкий, что указывает на то, что вторая трубка горит.
Методы проводки:
1.VCC: подключен к плюсу источника питания (3-5V)
2.ВНД: подключен к отрицательному источнику питания
3. DO: Выход сигнала переключателя TTL
4.AO: выход аналогового сигнала (разное расстояние выхода разное напряжение, этот вывод вообще не может быть подключен)
уведомление:
Из-за различий в мониторах и эффектах освещения фактический цвет изделия может немного отличаться от цвета, показанного на изображениях.. Спасибо!
Пожалуйста, позвольте отклонению измерения 1-2 см из-за ручного измерения.
