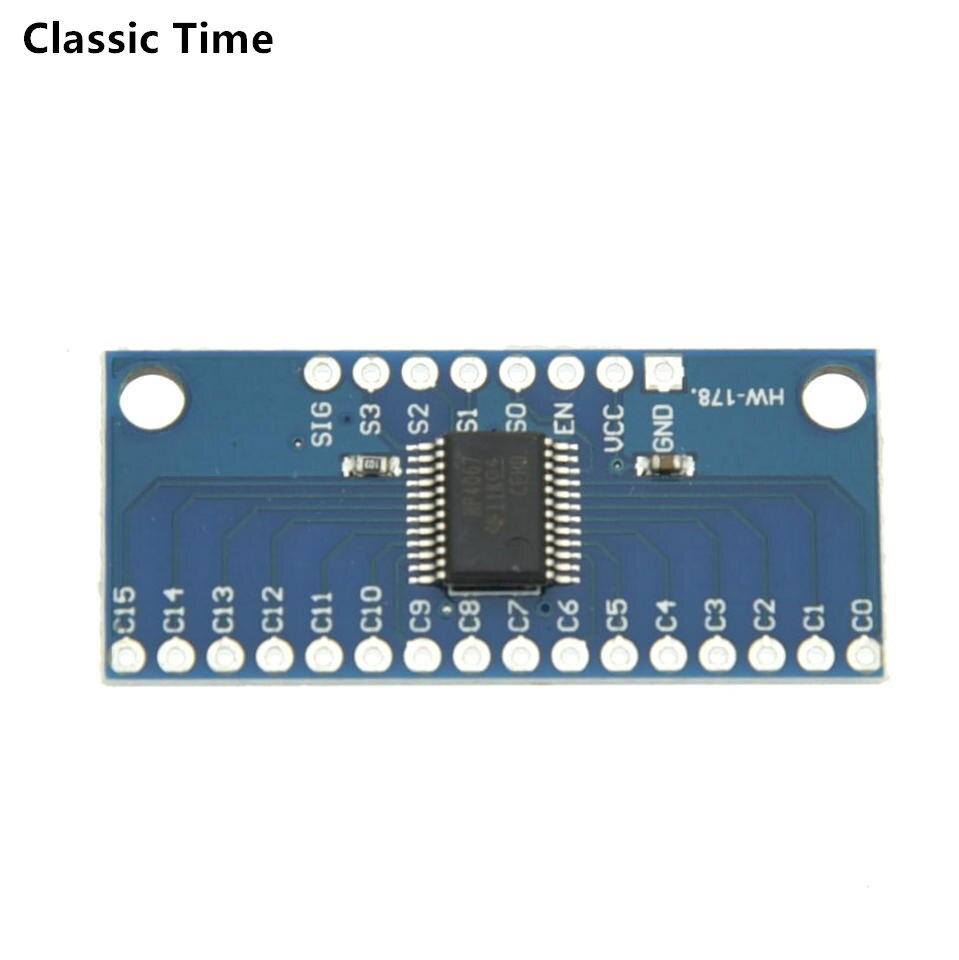

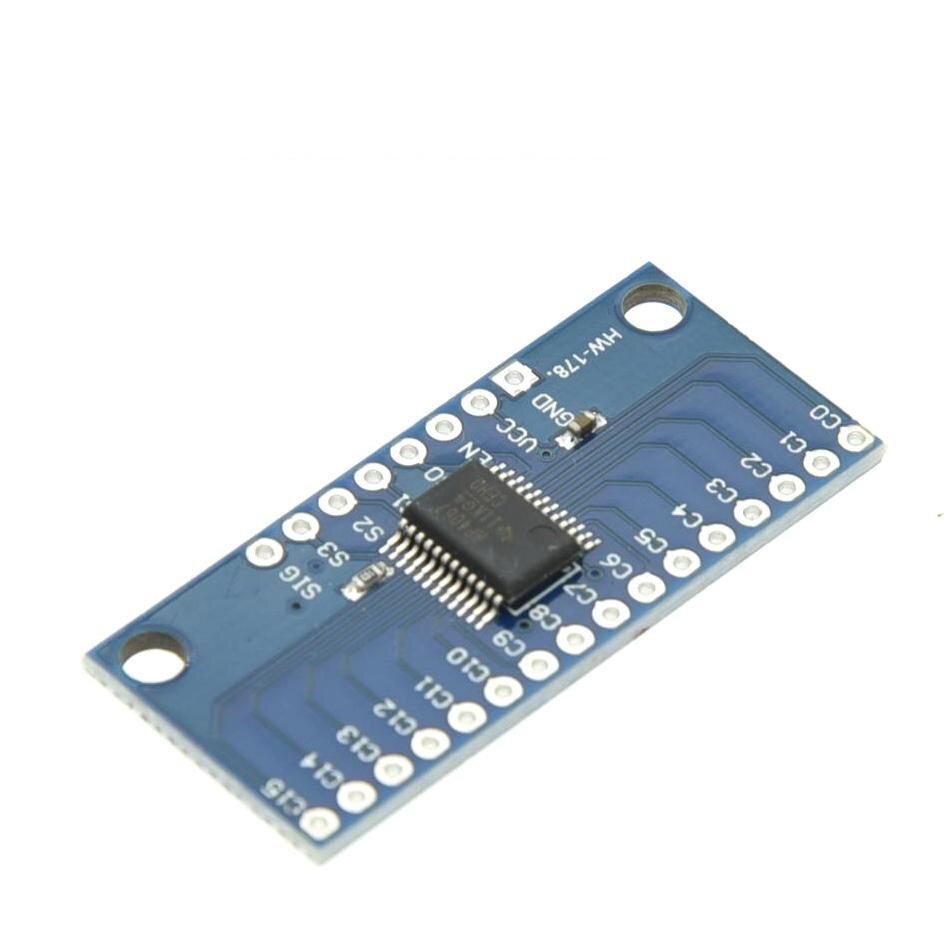

74HC4067 CD74HC4067 16-канальный модуль аналоговой цифровой мультиплексорной платы для Arduino DIY

Это плата прорыва для очень удобного 16-канального аналогового / цифрового мультиплексора / демультиплексера CD74HC4067. Этот чип похож на поворотный переключатель - он внутренне направляет общий контакт (COM в схеме, SIG на плате)на один из 16-канальных контактов (ЧАНКШ). Работает как с цифровыми, так и с аналоговыми сигналами (Напряжение не может быть выше VCC), и соединения функционируют в любом направлении. Чтобы управлять ею, подключите 4 цифровых выхода к адресу чипа, выберите контакты (С0-С3), и отправьте ему двоичный адрес нужного канала (Дополнительные сведения см. в техническом описании). Это позволяет подключать к системе до 16 датчиков, используя только 5 контактов!

Так как mux/demux также работает с цифровыми сигналами, его можно использовать для передачи последовательных данных уровня TTL на несколько устройств или с них. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из этих 16 устройств для прослушивания. Если вы хотите двусторонюю связь, вы можете добавить вторую доску для маршрута линия TX вашего микроконтроллера до 16 линий RX устройства. Используя несколько плат, вы можете создать аналогичные схемы для I2C, SPI и т. Д. Внутренние переключатели двунаправленные, поддерживают напряжение между землей и VCC, имеют низкое сопротивление и низкую утечку при выключении, а для предотвращения перекрестных помех выполняйте переключение «ломайся перед тем, как сделать». Плата также разбивает контакт включения чипа, который при высоком приводе, полностью отключит общий контакт (все выключаются).
