Особенности и параметры модуля:
инструкции:
уведомление: При первом подключении аккумулятора может отсутствовать выходное напряжение между OUT+ и OUT-. В это время цепь защиты можно активировать, подключив напряжение 5В и зарядив его.. Если аккумулятор коротко замыкается от B+ B-, а затем подключен, его также необходимо зарядить.. Выключение питания для активации цепи защиты. При использовании зарядного устройства мобильного телефона в качестве входного сигнала обратите внимание, что зарядное устройство должно иметь выходной ток 1 А или более, в противном случае оно не сможет нормально заряжаться.

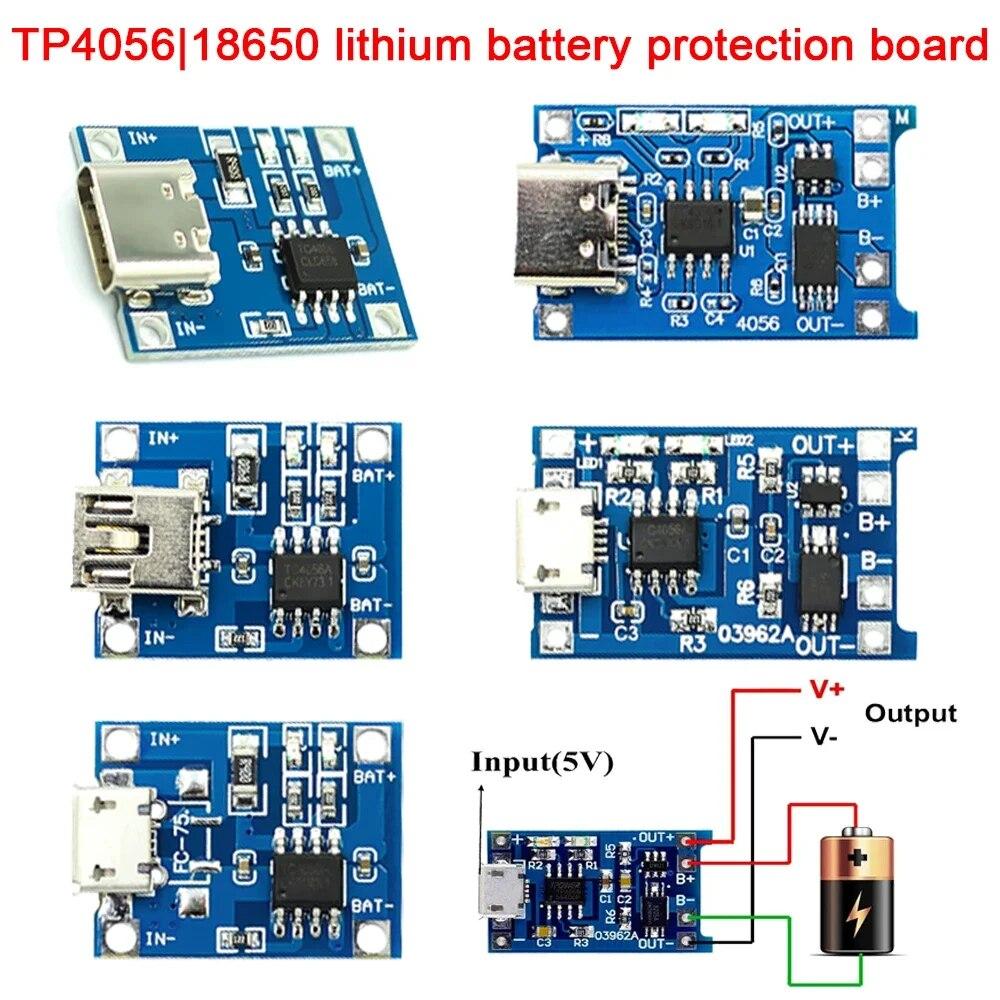

USB-разъем TYPE C и + - колодки рядом с ним являются входными клеммами питания, которые подключены к напряжению 5В. B+ подключается к положительному электроду литиевой батареи, а B- подключается к отрицательному электроду литиевой батареи. OUT+ и OUT- подключаются к нагрузке, например, к положительному и отрицательному полюсам мобильной бустерной платы или другим нагрузкам.
Подключите батарею к B+ B-, вставьте зарядное устройство мобильного телефона в USB-разъем, красный индикатор заряжается, а синий индикатор заполнен.
уведомление: При зарядке нагрузка на клемме OUT должна быть отключена.. Положительный и отрицательный полюсы не должны быть неправильно подключены.. Пожалуйста, используйте их в соответствии со спецификациями, в противном случае они будут напрямую повреждены.

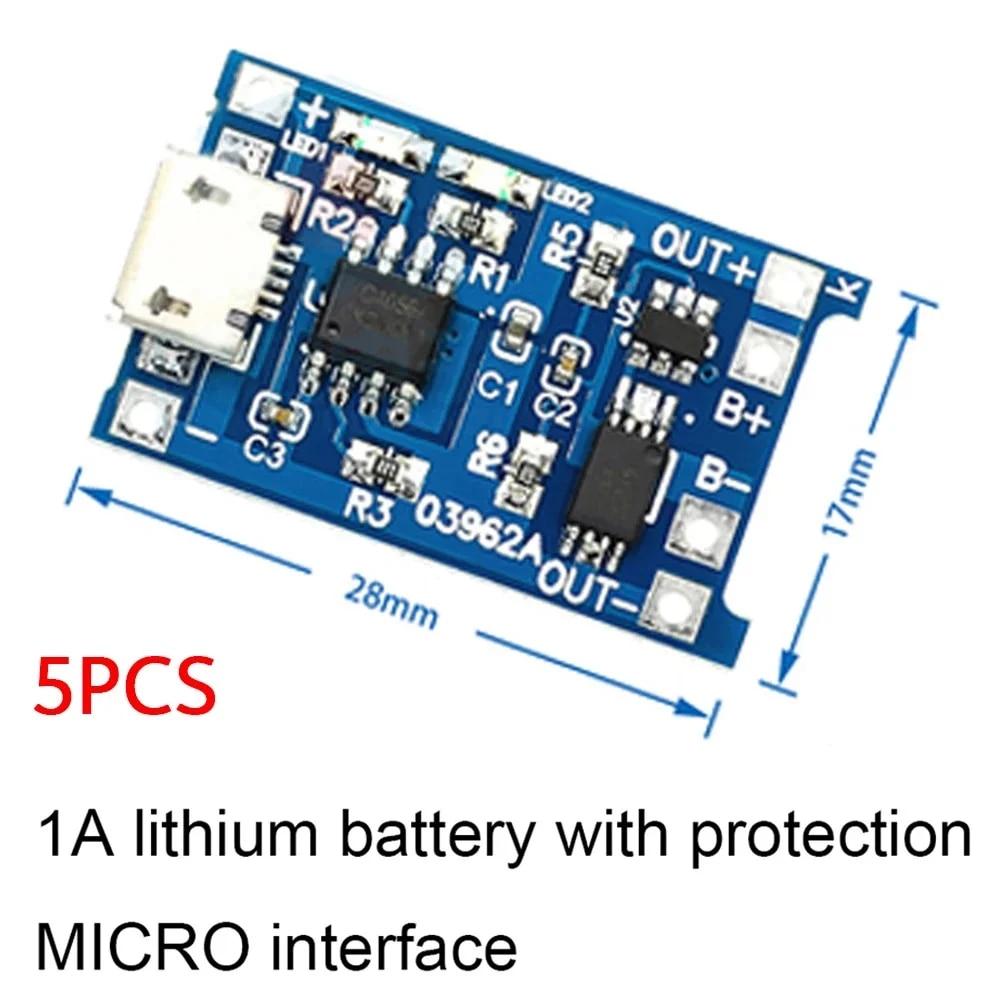

Встроенная плата зарядки и защиты литиевой батареи 1А, микроинтерфейс «два в одном»
Особенности и параметры модуля:
Интерфейс: МИКРО
напряжение: 5V
Напряжение отключения заряда: 4.2В ±1%
Зарядный ток: 1000mA
Напряжение защиты от перегрузки аккумулятора: 2,5 В
Ток защиты батареи от перегрузки по току: 3A
Размер доски: 2,8 * 1,7 СМ

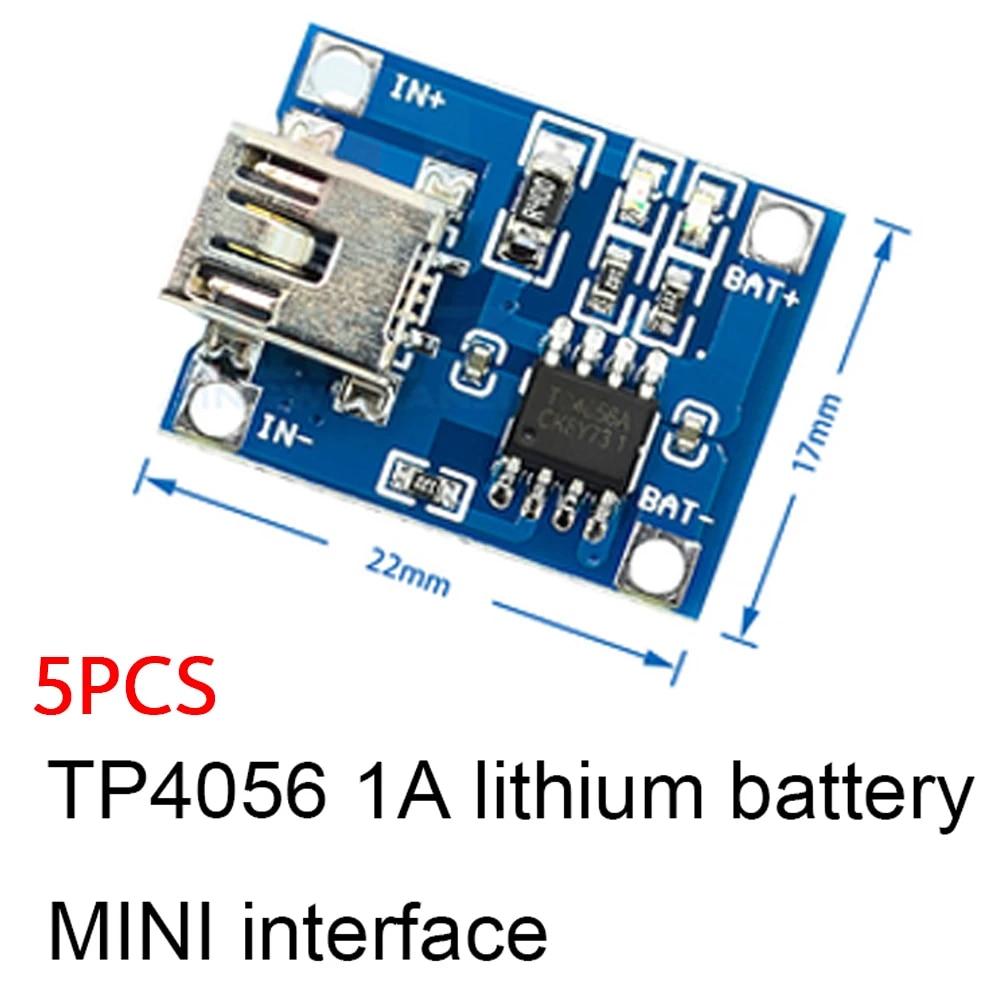

TP4056 1A Модуль источника зарядки литиевой батареи Мини-интерфейс
Особенности и параметры модуля:
Интерфейс: MINI
Способ зарядки: линейная зарядка
Зарядный ток: 1A
точность: 1,5%
Входное напряжение: 4.5V-5.5V
Полное напряжение заряда: 4,2 В
Не может быть отменено
Размер доски: 2,2 * 1,7 СМ

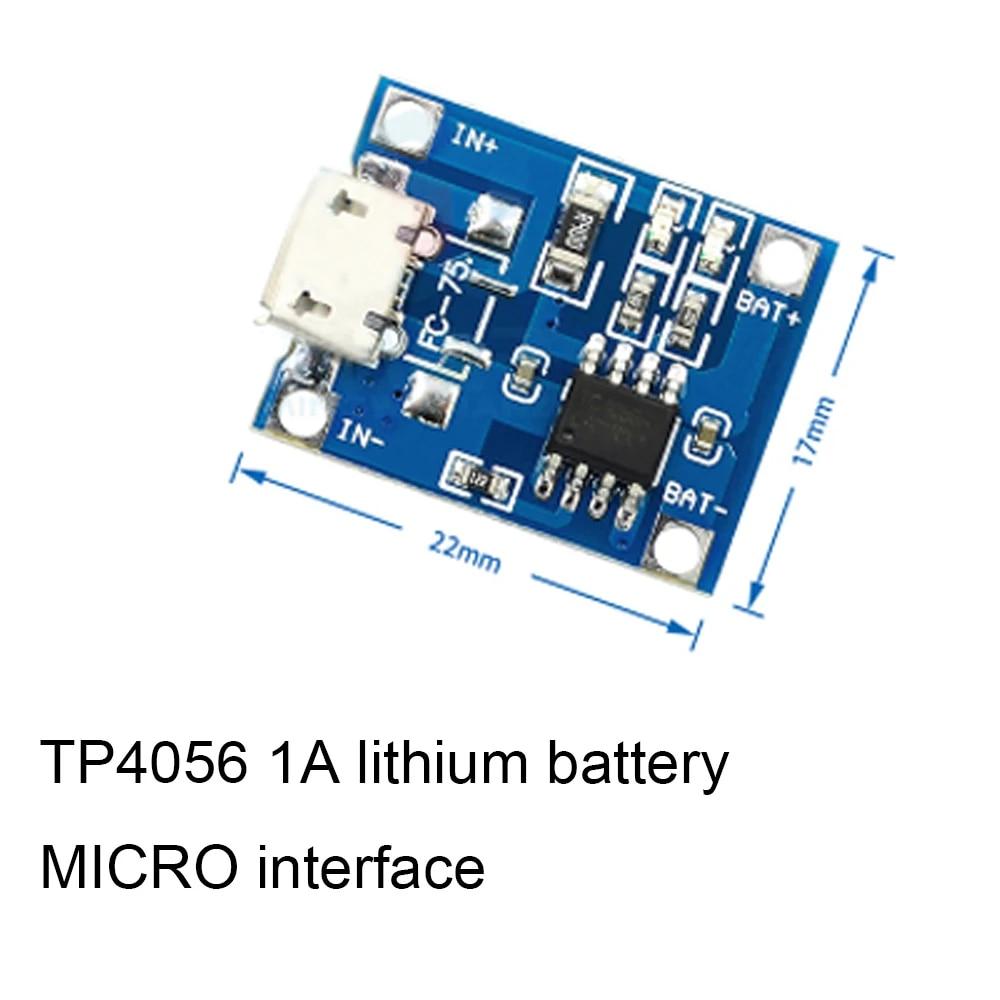

TP4056 1A Модуль источника зарядки литиевой батареи МИКРО-интерфейс
Особенности и параметры модуля:
Интерфейс: МИКРО
Способ зарядки: линейная зарядка
Зарядный ток: 1A
точность: 1,5%
Входное напряжение: 4.5V-5.5V
Полное напряжение заряда: 4,2 В
Не может быть отменено
Размер доски: 2,2 * 1,7 СМ
Встроенная плата зарядки и защиты литиевой батареи 1А, интерфейс TYPE-C «два в одном»
Особенности и параметры модуля:
Интерфейс: ТИП-C
напряжение: 5V
Напряжение отключения заряда: 4.2В ±1%
Зарядный ток: 1000mA
Напряжение защиты от перегрузки аккумулятора: 2,5 В
Ток защиты батареи от перегрузки по току: 3A
Размер доски: 2,8 * 1,7 СМ
