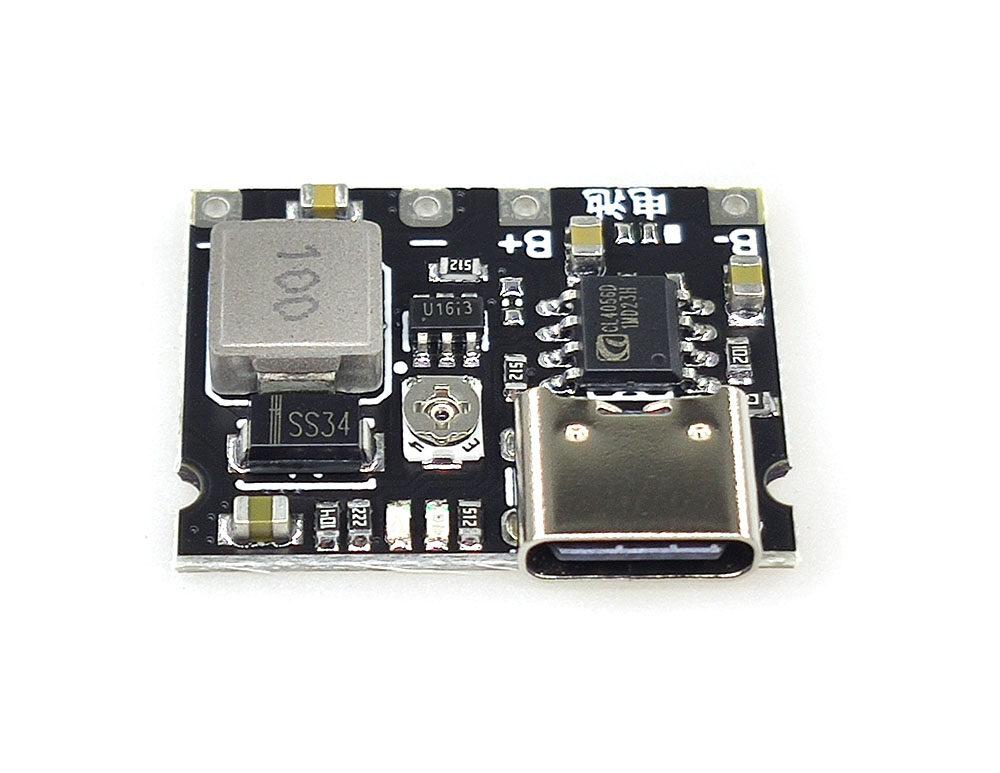

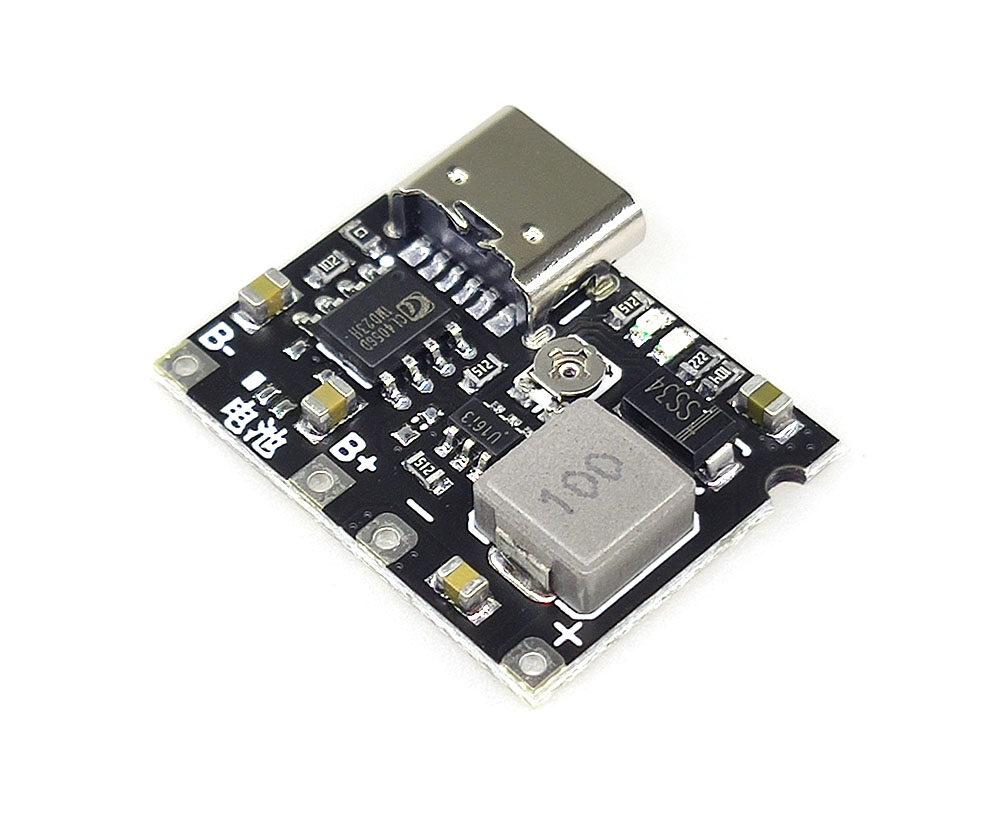

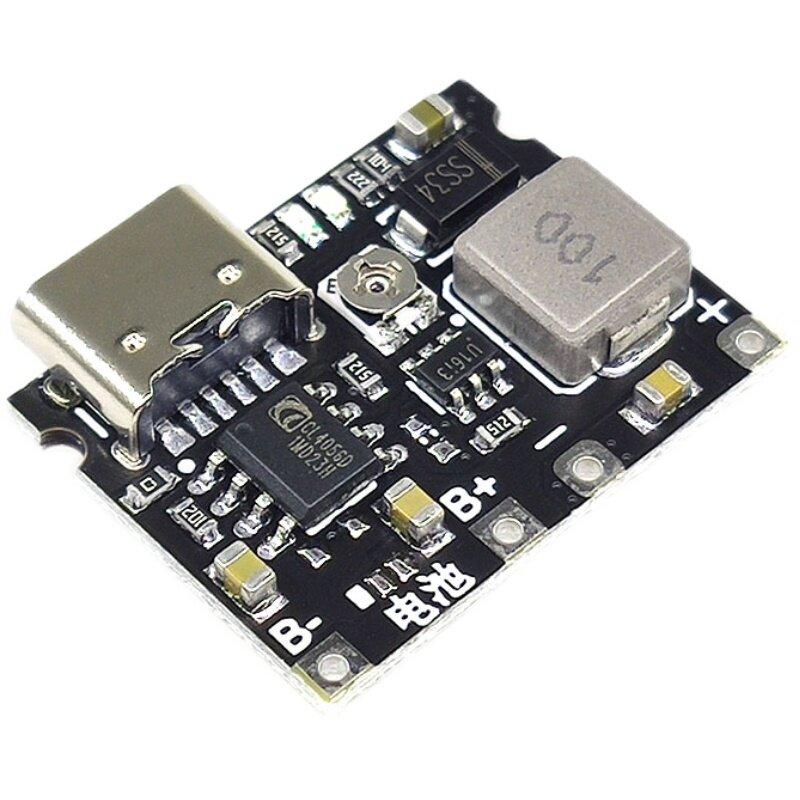

Литий-ионный аккумулятор 18650 3,7 В 4,2 В Плата зарядного устройства DC-DC Повышающий модуль USB Type-C 2A Модуль быстрой зарядки литиевой батареи

Технические характеристики:

:Рабочая температура - 40~80 ℃

: Диапазон входного напряжения 4,2–6,5 В.

:Выходное напряжение 4,2–28 В, регулируемое

:Максимальная мощность 5 Вт

: Активация 0 В, капельная зарядка 2,9 В

: Программируемый линейный зарядный ток до 1 А

:Для одной литиевой батареи 3,7 В, полностью заряженной напряжением 4,2 В.

:Зарядка постоянным током/постоянным напряжением, с защитой от перегрева

: Плавный пуск, ограничение импульсного тока, с защитой от обратного подключения аккумулятора.

: Низкое энергопотребление в режиме ожидания, увеличенный срок службы батареи

: Двойной выход состояния зарядки, отсутствие батареи и отображение состояния неисправности

Описание индикатора зарядки:

: Модуль может приблизительно оценить рабочее состояние с помощью двух светодиодов: CHRG — красный, STDBY — синий.

:Красный индикатор состояния зарядки аккумулятора горит ярко, синий свет неяркий, синий свет полный, а красный свет немного яркий.

: Если есть выходная мощность, она будет отличаться в зависимости от выходной мощности.. Не исключено, что красный индикатор всегда будет гореть во время зарядки. Когда нагрузка не подключена, синий свет будет горит, а красный свет будет слегка горит.

инструкции:

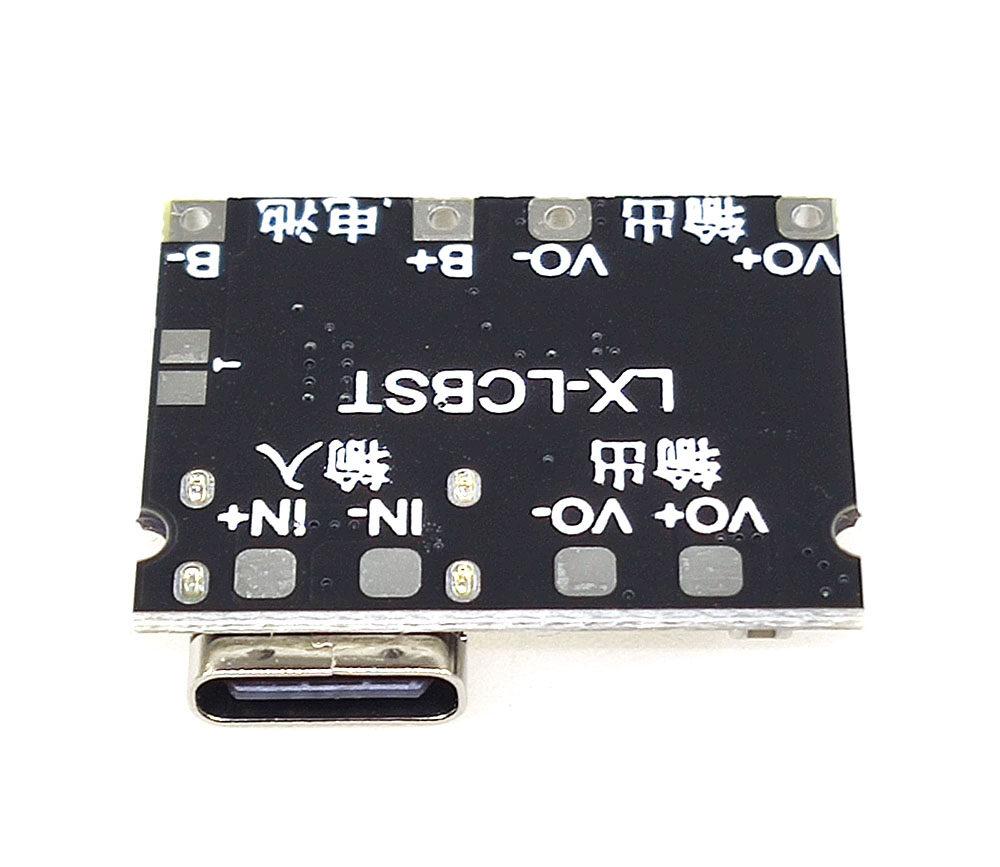

: Модуль поддерживает входной интерфейс типа C и вход для паяного соединения, отмеченный на задней панели.. Вы можете выбрать один из них. Рекомендуемое напряжение составляет около 5 В. Модуль помечен двумя выходами. Два выхода одинаковы. Линии параллельны. Вы можете выбрать один из них самостоятельно.

Как подключить аккумулятор:

: Если ваш аккумулятор оснащен защитной пластиной, вы можете выбрать продукты без защиты от разряда.. После подключения B+ и B - аккумулятор должен быть коротко замыкается до точки Т перед зарядкой и разрядкой.

: Если ваш аккумулятор не оснащен защитной пластиной, выберите продукт с защитой от разряда.. Это очень важно, потому что чрезмерный разряд батареи может привести к утилизации батареи.. Большинство конкурентоспособных продуктов одного и того же вида не оснащены защитой от слива. После подключения аккумулятора к B+и B-, точка Т не может быть коротко замыкается, иначе защита от разряда выйдет из строя.

:После подключения провода вы можете использовать отвертку, чтобы отрегулировать желаемое выходное напряжение.

: Батарея представляет собой литиевую батарею напряжением 3,7 В с напряжением полной зарядки 4,2 В.. Тип батареи может быть 18650, полимерный и другие батареи.

Инструкции по использованию:

:*Изделие имеет линейную зарядку, нагрев нормальный, поэтому его можно безопасно использовать.

:*Батарейки можно подключать только параллельно, а не последовательно.

:*Ток зарядки должен составлять 0,37C от емкости аккумулятора, что в 0,37 раза превышает емкость.. Например, зарядный ток аккумулятора емкостью 1000 мАч составляет 400.

:*Соединительный провод для зарядки не должен быть слишком тонким или слишком длинным.. Это соединение имеет высокое сопротивление. Если он слишком тонкий, напряжение батареи упадет после промывки.

:*Лучше иметь хороший контакт с аккумулятором. В противном случае напряжение батареи упадет после промывки.

:*Выделение тепла при высоком токе во время работы в режиме наддува является нормальным явлением.. Чем выше ток, тем он горячее. Это нормальное явление.. Чип оснащен защитой от перегрева, которую можно безопасно использовать.

содержимое пакета:

:Бустерный модуль X1

:Только вышеуказанная посылка, другие товары не включены.

:Заметка:Свет съемки и разные дисплеи может привести цвет элемента в картине немного отличается от реальной вещи. Допустимая погрешность измерения +/- 1-3см
