89C2051 Цифровые 4-битные электронные часы Набор для электронного производства DIY Kit

AT89C2051 Цифровые 4-битные электронные часы Набор для электронного производства DIY Kit

функция:

1. Коррекция секунд (для точной школы)

2. Переключение на каждый минутный независимый интерфейс дисплея

3. весь смысл времени (8-20 часов перезвон можно отключить)

4. Две настройки будильника (Функцию будильника можно отключить)

5. Размер печатной платы: 52 мм в длину * 42 мм в ширину

6. Напряжение питания: 3 В-5 В (рекомендуется): 5 В ）

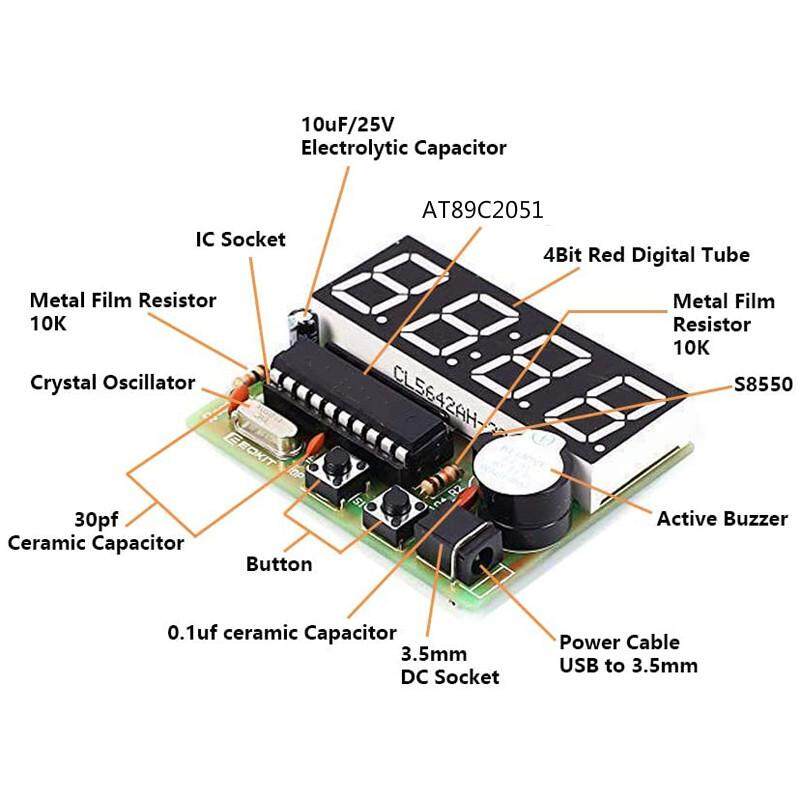

Особенности комплекта:

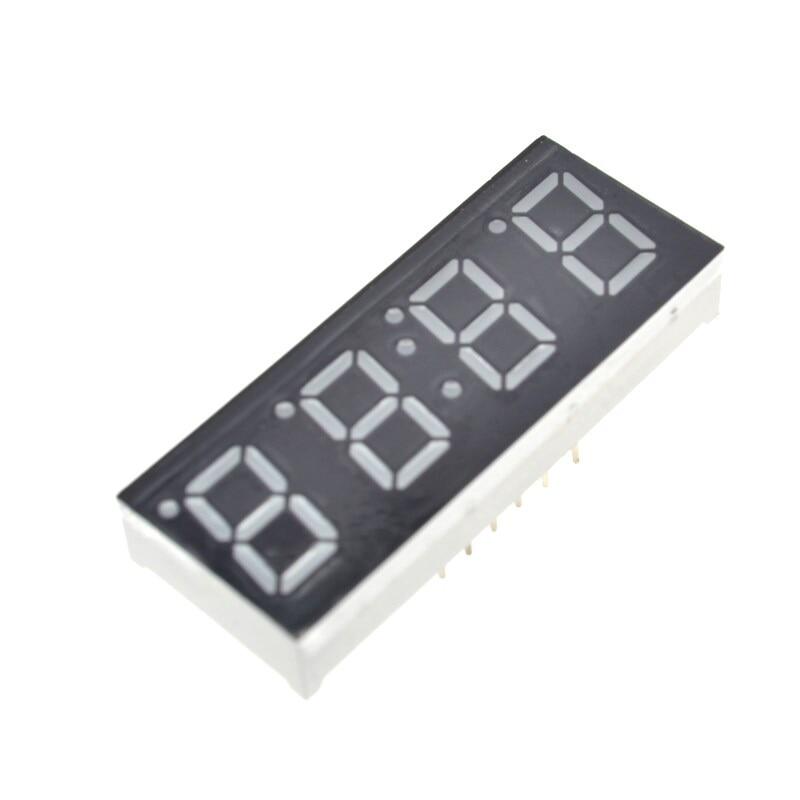

К. 0,56-дюймовые специальные красные цифровые часы для дисплея;

В. Импорт AT89C2051 для мастер-чипа;

C.1.2mm толщиной PCB сделанный от доски воинского ранга FR-4;

D. точное время в пути, погрешность диапазона ошибок времени в пути от -1 до +1 секунды каждые 24 часа.

настройка, светодиод мигает последним, последний S2 плюс один, между 0 и 9 циклами, цифровой, чем больше, тем быстрее часы, нажмите S1 для подтверждения настройки и вернитесь к дисплею часов. Набор.

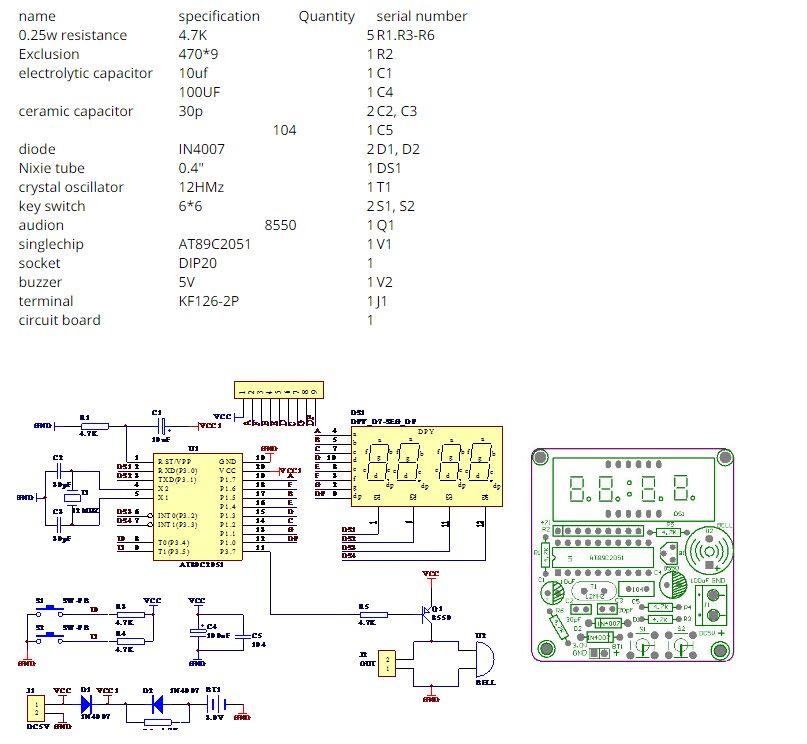

Список:

название спецификация количество серийный номер

Сопротивление 0,25 Вт 4,7 К 5 R1.R3-R6

Исключение 470*9 1 R2

электролитический конденсатор 10 мкФ 1 С1

керамический конденсатор 30п 2 С2, С3

104 1 С5

диод IN4007 2 D1, D2

Никси-трубка 0,4 дюйма 1 DS1

кварцевый генератор 12Гц 1 Т1

ключевой переключатель 6*6 2 S1, S2

аудион 8550 1 Q1

однокристальный AT89C2051 1 V1

розетка DIP20 1

зуммер 5В 1 В2

клемма КФ126-2П 1 J1

монтажная плата 1

уведомление: Этот комплект нужно паять самостоятельно!

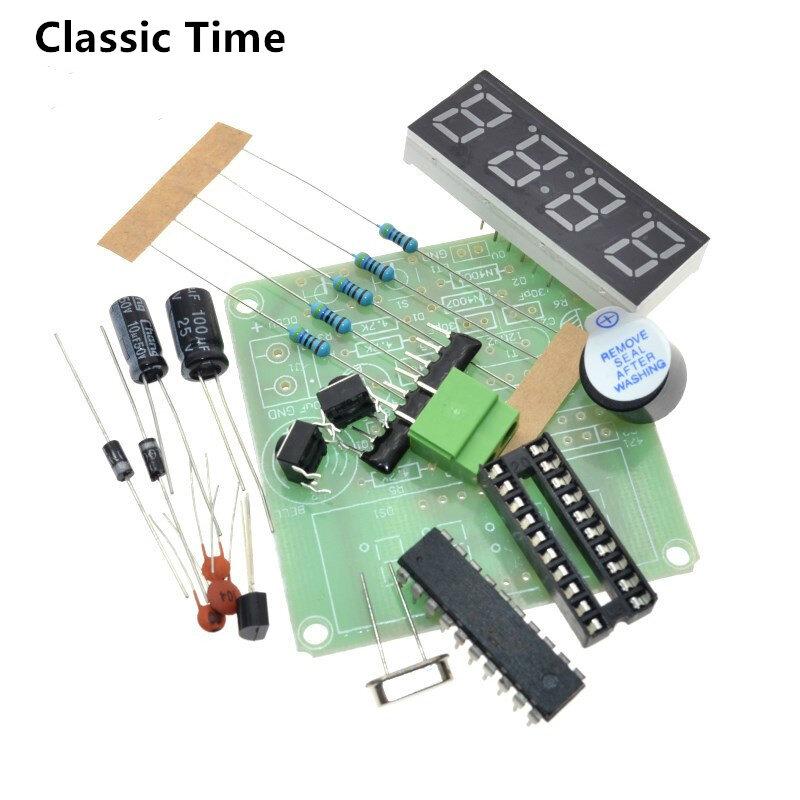

В пакет включено:

1шт * AT89C2051 Цифровые 4-битные электронные часы
