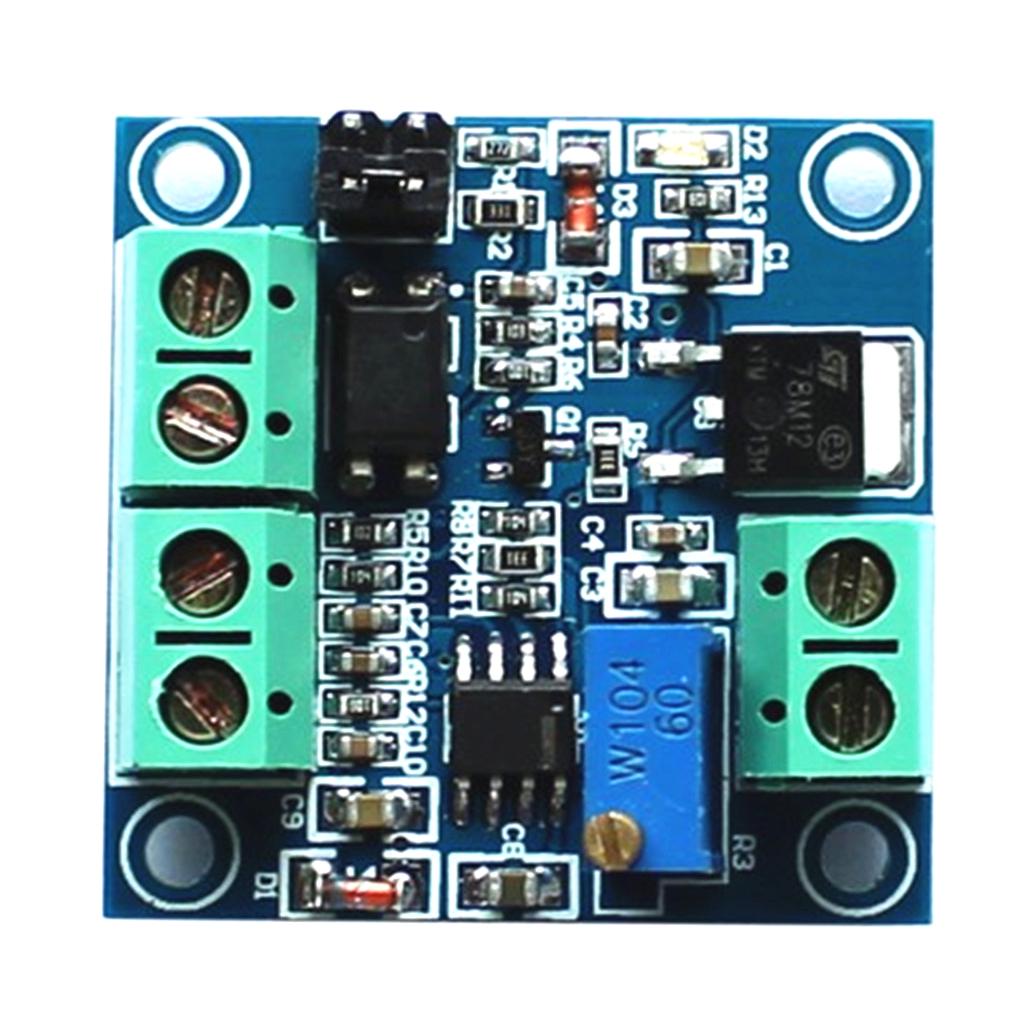

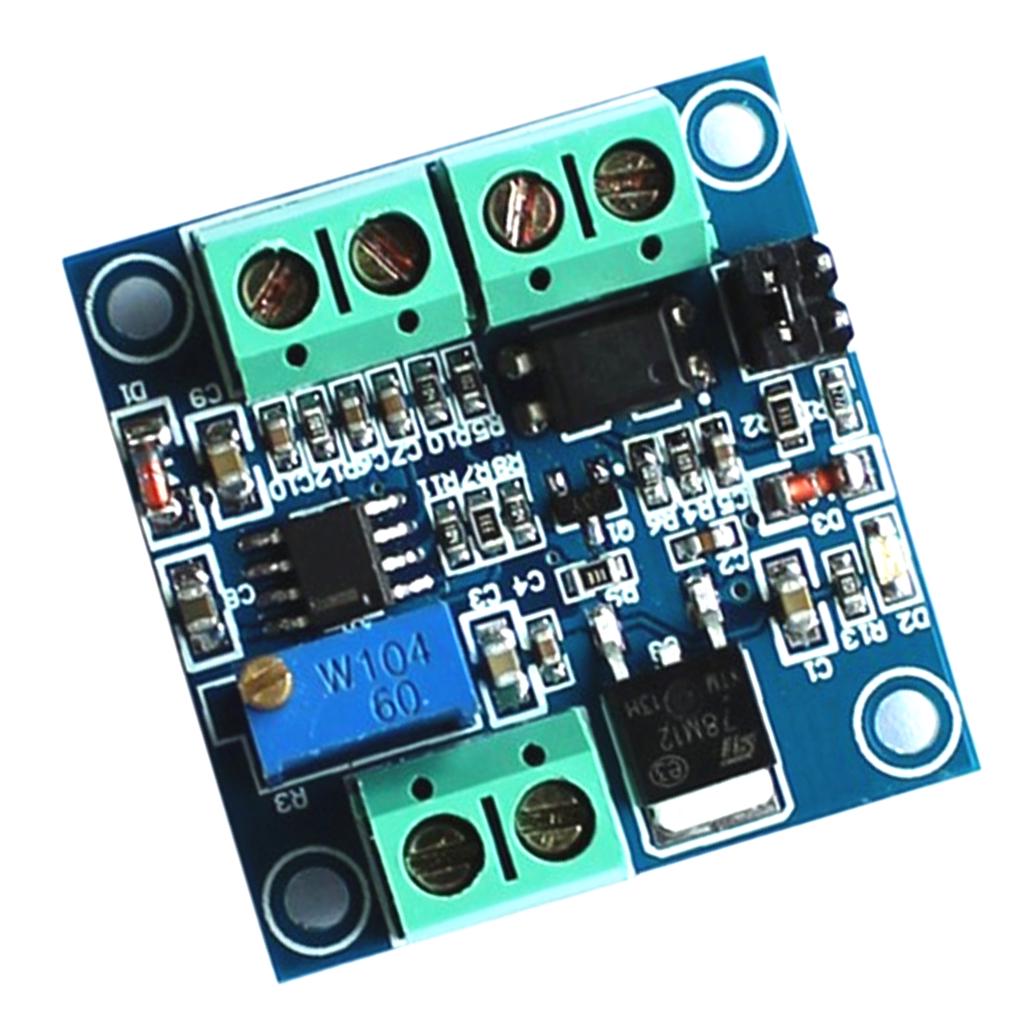

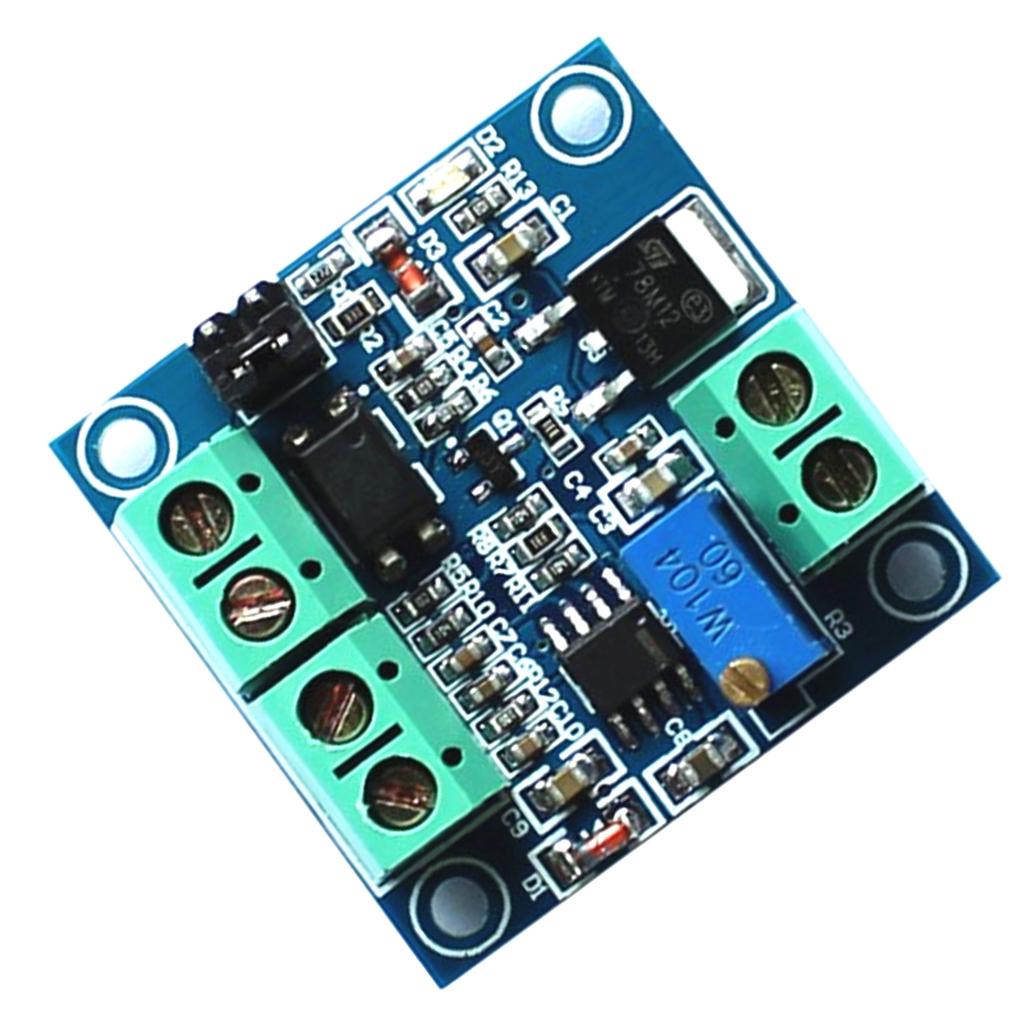

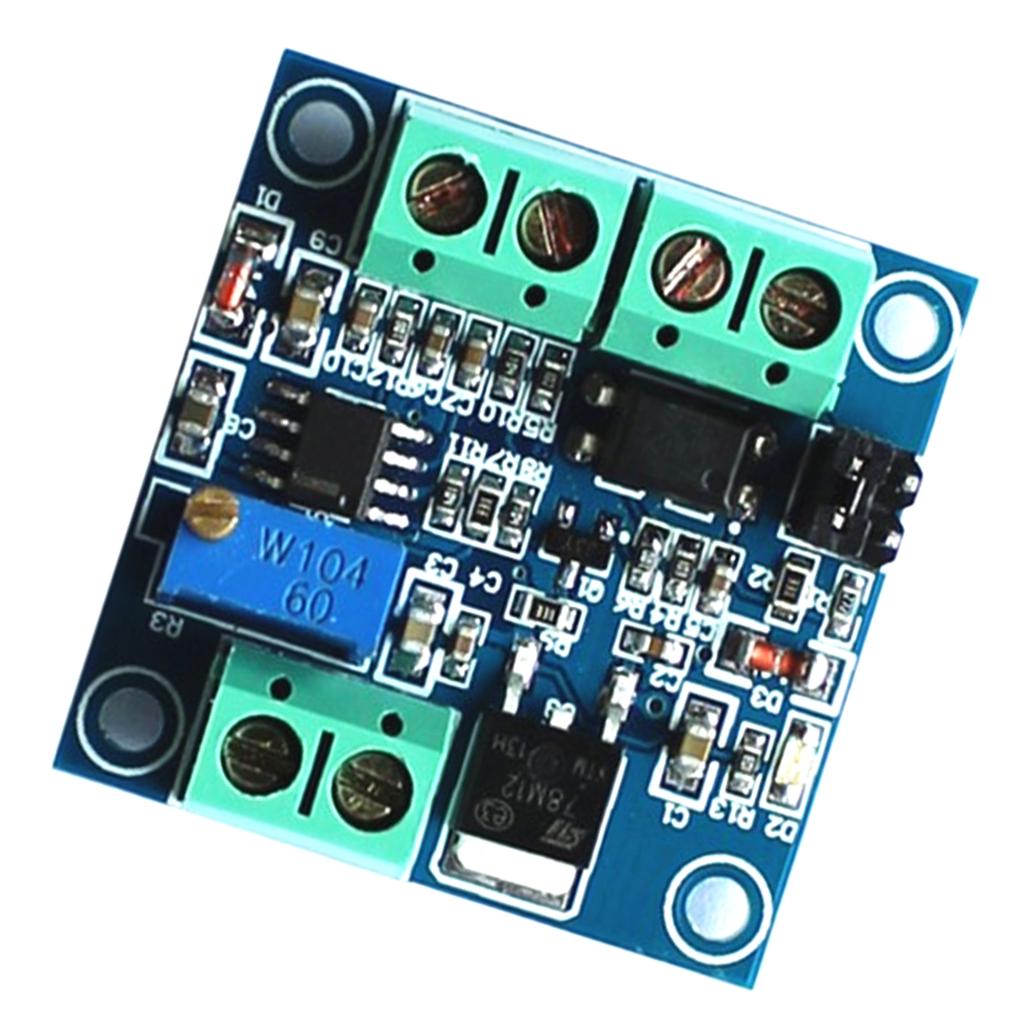

Модуль преобразователя напряжения ШИМ в напряжение 0–100% 0–10 В

Описание:

- ШИМ-к-напряжению модуль может преобразовывать цифровой ШИМ-сигнал 0%-100% в аналоговый сигнал 0 ~ 10В.

- Может использоваться для промышленной панели управления или другого переключения сигнального интерфейса, регулируя рабочий цикл ШИМ для регулирования выходного напряжения.

- Принимает встроенную технологию микроконтроллера, прост в эксплуатации, вы можете точно настроить его через потенциометр.

- Дополнительно повышается точность выходного напряжения с точностью до 1%, входная частота увеличивается до 3 кГц, поддержка ШИМ, рабочий цикл к напряжению (через короткий резистор) и выбор 5В/10В (через короткий резистор).

Технические характеристики:

- Размер: около 33,14 х 33,02 мм / 1,304 х 1,3 дюйма

- 5/10 короткий D / F открытая частота 1-1 кГц до 0-5 В (рабочий цикл по веку)

- 5/10 открытый D / F открытый 1-1 кГц частотой до 0-10 В (рабочий цикл по веку)

- 5/10 короткий D / F короткий 0-100% рабочий цикл до 0-5 В (диапазон частот 1 Гц-3 кГц)

- 5/10 открытый D / F короткий 0-100% рабочий цикл до 0-10 В (диапазон частот 1 Гц-3 кГц)

- Напряжение питания: 9V ~ 24V

- Диапазон входных частот сигнала: 1 Гц ~ 3 кГц (амплитуда 3,3 В-5 В)

- Диапазон входного цикла сигнала: 0 ~ 100% (амплитуда 3,3 В-5 В)

- Выходное напряжение: 0,00 В ~ 5,00 В / 0,00 В ~ 10,00 В

- Погрешность: в пределах 1%, линейное преобразование

- Определение проводки:

- 12 В: положительный разъем питания (от 9 В до 24 В)

- GND: Интерфейс питания заземления

- ШИМ: входной сигнал (1-1кГц 0-100%) (амплитуда 3,3В-5В)

- GND: входной сигнал отрицательного интерфейса или заземления

- ВЫХОД: выходной интерфейс сигнала (от 0,00 В до 5,00 В / 0,00 В до 10,00 В)

- GND: Наземный интерфейс

Примечание: Когда выход от 0,00 В до 10,00 В, напряжение питания должно быть более 10 вольт.

В коплект входит:

1 шт ШИМ в модуль преобразователя напряжения
