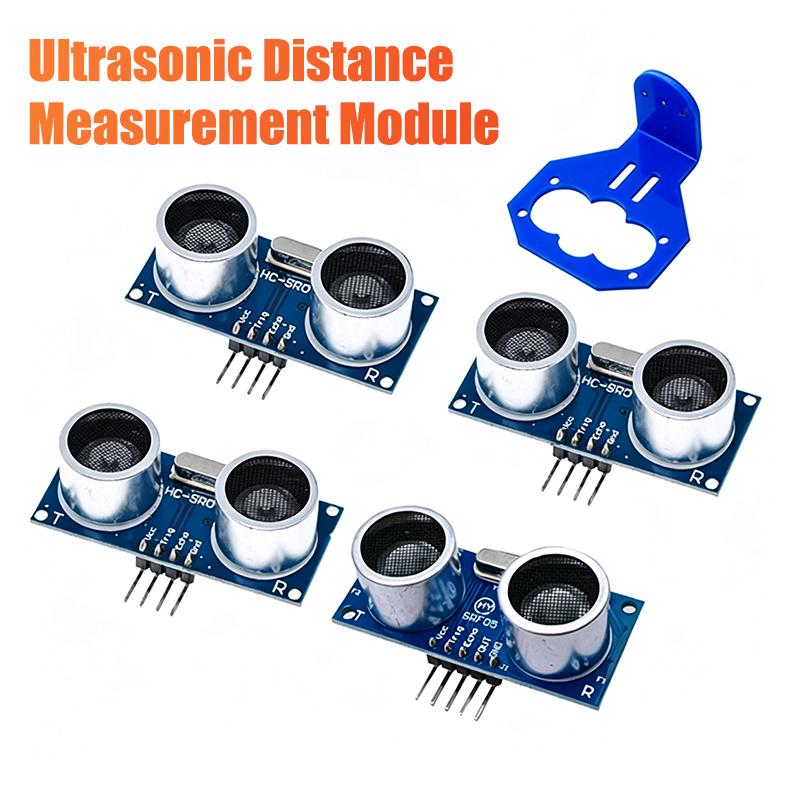

Ультразвуковой датчик Hc-Sr04 Hcsr04 Для Мирового Ультразвукового Волнового Детектора Модуль Измерения Расстояния Hc Sr04 Hcsr04 Датчик Расстояния Для

Основные технические параметры модуля: 1. Рабочее напряжение : 5V(округ Колумбия) 2.Статический ток: Менее 2 мА. 3.Выходной сигнал: Электрический частотный сигнал, высокий уровень 5В, низкий уровень 0В. 4. Угол датчика: Не более 15 градусов. 5.Расстояние обнаружения: 2см-450см. 6. Высокая точность: До 0,3 см

7. Входной триггерный сигнал: 10us TTL импульс 8.Эхо сигнал : выходной сигнал TTL PWL Режим подключения: 1.VCC 2.триг(T) 3.эхо(р) 4.ГНД Используйте метод: Подайте на модуль 5 В, на выходе будет 5 В при наличии препятствия в диапазоне, или 0 В, если нет. Вывод out

этого модуля используется как переключающий выход при противоугонном модуле, и без ножек при

дальномерные модули. уведомление : модуль следует вставить в цепь до подачи питания, что позволяет избежать возникновения

высокий уровень ошибочных действий;если нет, то снова власть.

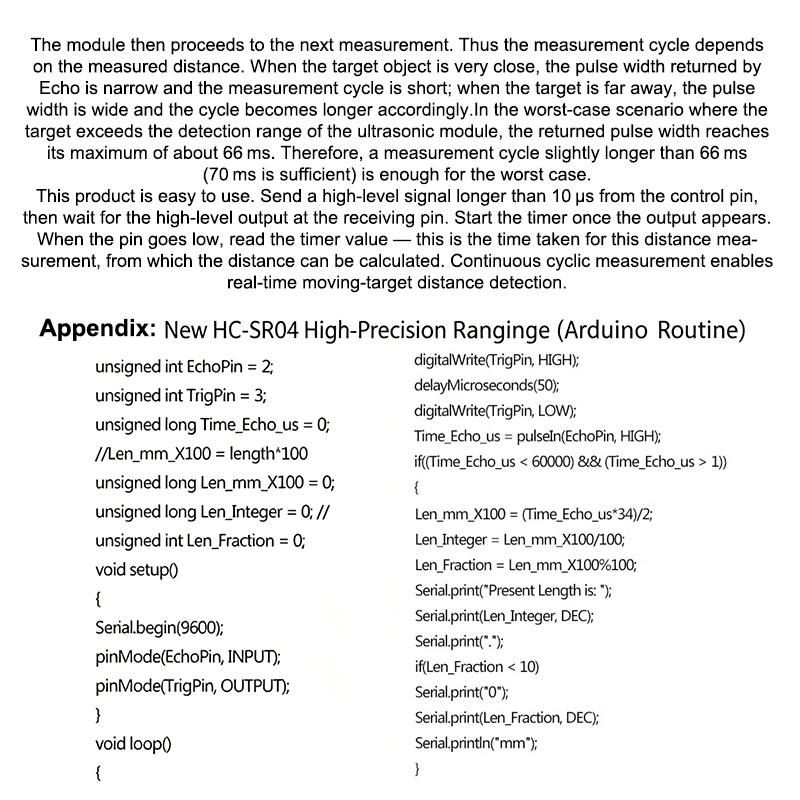

Принцип работы модуля:

1. Принять триггер ввода-вывода путем подачи последовательности сигнала высокого уровня длительностью не менее 10 мкс. 2. Модуль автоматически посылает восемь квадратных волн частотой 40 кГц и автоматически определяет, получил ли он ответ.

сигнал обратного импульса. 3. Если есть возвращающиеся сигналы, путем выдачи высокого уровня и времени высокого уровня

продолжается время того от ультразвукового тра передача на получение. Тестовое расстояние =

(высокий уровень времени * скорость звука (340М/С) / 2. уведомление : Этот модуль не подходит для подключения к электропитанию, если вам нужно его подключить

модуль с электронным питанием, затем подключите клемму GND этого модуля

во-первых, иначе это повлияет на нормальную работу модуля Продавец гарантирует, что его продукция соответствует всем применимым законам и предлагается только в том случае, если она соответствует политике Joom и законам ЕС о безопасности и соответствии продукции.
