Характеристики:
Выходная мощность: 4ч 3,2Вт, 10 шт. THD, 8ч 1,8Вт, 10 шт. THD, с блоком питания 5В
ПСРР:77 децибел, типичное значение @1 кГц
Частота дискретизации I2s варьируется от 8 кГц до 96 кГц
MCLK не нужен
Нажмите + чтобы вниз Уменьшить
Пятипиновый опциональный коэффициент усиления: 3 шт., 6 шт., 9 шт., 12 шт., 15 шт.
Материал: Пластик + металл
Размер: Как на картинке
Упаковка: 1 комплект
Характерная черта:
Отличный клик и подавление
Защита от горячего запуска

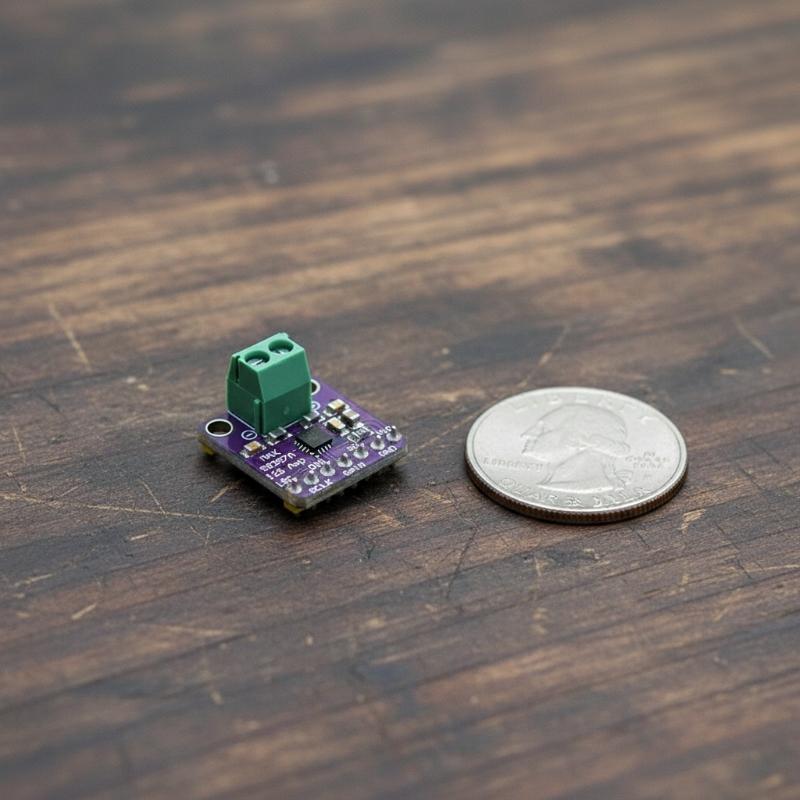

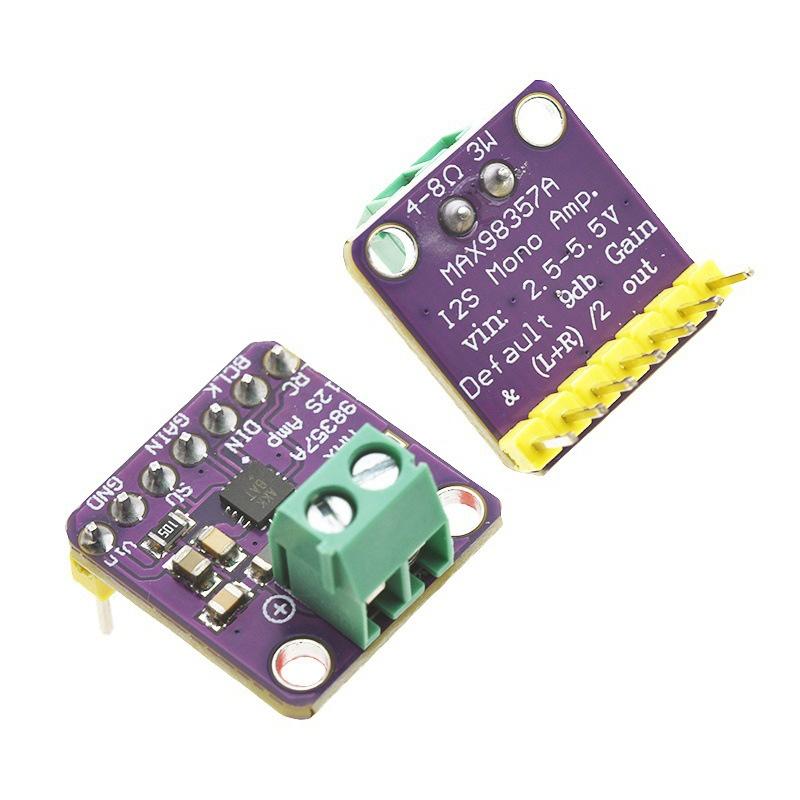

В виде собранной и протестированной платы с разъемами, с небольшим дополнительным элементом головки и платой для патч-кабелей 3,5 мм. Если вам нужно соединить головку с клеммой, проведите сварку.
Он принимает стандартный цифровой аудиовход I2S и не только декодирует его в аналоговый сигнал, но и напрямую усиливает его для подачи на динамик.. Идеально подходит для добавления компактного усиленного звука, требует 2 перерыва (I2sЦАП+УМ) и объединяется в одно.
I2s (не путать с I2c), в цифровом протоколе звука, используемом для передачи аудиоданных на печатной плате. Многие высокопроизводительные процессоры управляют всем звуком в цифровом формате I2S. Затем, для ввода или вывода данных, три или четыре контакта (ввод данных, вывод данных, тактовый сигнал битов, а также выбор левого и правого каналов) используются. Обычно в аудиоустройствах есть ЦАП (цифро-аналоговый преобразователь), который принимает сигнал I2S и преобразует его в аналоговый сигнал, способный работать с наушниками.
Этот маленький моноусилитель на удивление мощный - способен выдавать 3,2 Вт мощности на динамик с сопротивлением 4 Ом (5 вольт питание 10% КНИ). Внутри микросхемы находится контроллер уровня D, способный работать в диапазоне от 2,7 В до 5,5 В постоянного тока.. Поскольку усилитель класса D, он обладает высокой эффективностью и идеально подходит для портативных проектов и проектов с питанием от батарей.. В нем есть встроенная тепловая защита и защита от перегрузки по току, но мы едва замечаем, что он нагревается.
Аудиовход соответствует стандарту I2s и может использовать логические данные 3,3 В или 5 В. Выходы "мостовые" - это означает, что они напрямую подключены к выходу, а не заземлены.. На выходе получается ШИМ-сигнал в виде прямоугольных импульсов частотой ~300 кГц, который затем «усредняется» катушкой динамика — высоких частот не слышно.. Все это означает, что вы не можете подключить выход к другому усилителю, он должен напрямую работать на колонки.
Есть вывод усиления, которым можно управлять для изменения усиления.. По умолчанию усилитель обеспечит вам усиление 9 дБ. Усиление можно установить на 3 дБ, 6 дБ, 9 дБ, 12 дБ или 15 дБ, напрямую подключив подтягивающий или подтягивающий вниз резистор или с помощью проводки.
Выводы Shutdown/Mode можно использовать для перевода микросхемы в режим ожидания или для выбора того, какой аудиоканал I2S подключен к динамику через канал.. По умолчанию усилитель будет выдавать (Л+П) /2 стерео микс в моно выход. Добавив резистор, вы можете изменить его так, чтобы он выводил сигнал только влево или вправо.
Подходит для Raspberry Pi, Zero и любого микроконтроллера или микрокомпьютера с аудиовыходом I2s.
