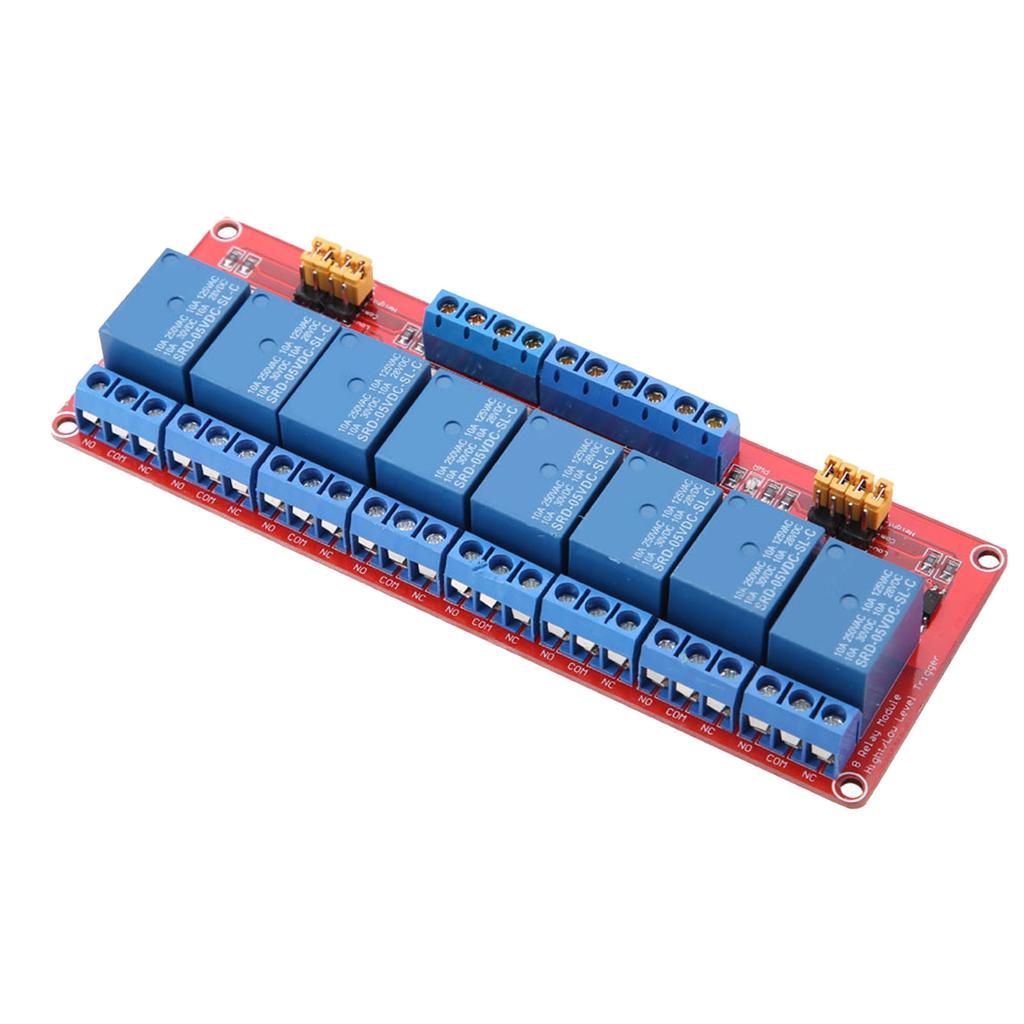

Характеристики:
Принять изоляцию патч-фотопары, сильную способность вождения, стабильную производительность. Ток срабатывания 5 мА.
Рабочее напряжение модуля 5V, 12V, 24V для выбора.
Каждый маршрут модуля может быть активирован высоким или низким уровнем с помощью установки перемычки..
Отказоустойчивая конструкция, даже если линия управления обрывается, реле не сработает..
Индикатор питания (зеленый), Световой индикатор состояния 8-канального реле (красный).
Дизайн интерфейса гуманизированный, все интерфейсы могут быть подключены напрямую через терминал .
Предусмотрено четыре отверстия для крепежных болтов.
Технические характеристики:
Вес: 118 г 4,2 унции
Общая нагрузка на интерфейс: AC 250V 10A, DC 30V 10A
Размер модуля (Д х Ш х В): 141,5 x 50 x 18,5 мм 5,6 x 2 x 0,7 дюйма
Отверстие болт: 3,1 мм; 136 х 44,5 мм (расстояние)
напряжение: 5В, 12В, 24В (По желанию)
Интерфейс модуля:
1. Постоянный ток+ : подключение к положительному полюсу блока питания
2. округ Колумбия : Подключитесь к отрицательному полюсу питания
3. In1 в 8: В зависимости от настройки каждой цепи, соответствующее реле может управляться высоким или низким уровнем всасывания.
Выходной терминал реле: имеется 24 проводных интерфейса, все интерфейсы можно напрямую подключить к , удобно для использования пользователями
1. №1 №8: реле обычно открывает интерфейс, и реле приостанавливается перед тем, как оно всасывается, а затем оно соединяется с COM накоротко после того, как оно всасывается;
2. COM1 COM8: общий интерфейс реле;
3. NC1 NC8: реле нормально закрытый интерфейс. Реле замыкается на короткое время, соединяется с COM до того, как оно всасывается, и подвешивается после его всасывания.
Терминал выбора триггеров высокого и низкого уровня:
1. S1 S8 — это выбор высокого и низкого уровня срабатывания реле 1–8 каналов последовательно;
2. Com и низкое короткое замыкание, соответствующее реле для триггера низкого уровня, com и соединение с высоким коротким замыканием для триггера высокого уровня.
Список пакетов:
1 х релейный модуль
.
Возврат по недоставке
