Химическое вещество, вызывающее особую обеспокоенность : никто
Включенная батарея : нет
Материал корпуса : пластик
Bluetooth : да
пакет : да
экран : нет
Стиль : портативный
Тип : AM / FM
функция : Никто
Имя бренда : occkic
Происхождение : Материковый Китай
Сертификация : ЕС
Характеристики:
1. Схема проста. Используются только распространенные транзисторы и резистивно-емкостные датчики, без необходимости в аудио трансформаторе, что упрощает изготовление.;
2. Хорошее качество звука. В пределах номинальной дальности передачи качество звука близко к FM-радио, с хорошим соотношением сигнал/шум, особенно при приеме через репитер, эффект не сильно отличается от прямого воспроизведения модулированных сигналов.;
3. Без необходимости во внешней антенне (средняя волна требует десятков метров), приемник полностью подвержен воздействию магнитного поля, утекающего от магнитного стержня, что легко реализовать и имеет относительно небольшое расстояние передачи;
4. Множество интерфейсов, оснащенных клеммами для тестирования формы волны, аудиоразъемами, разъемами для внешнего питания и т. д., для удобства использования и расширения функций;
5. Его можно подключить к внешнему источнику питания, а также установить аккумулятор для автономного использования.

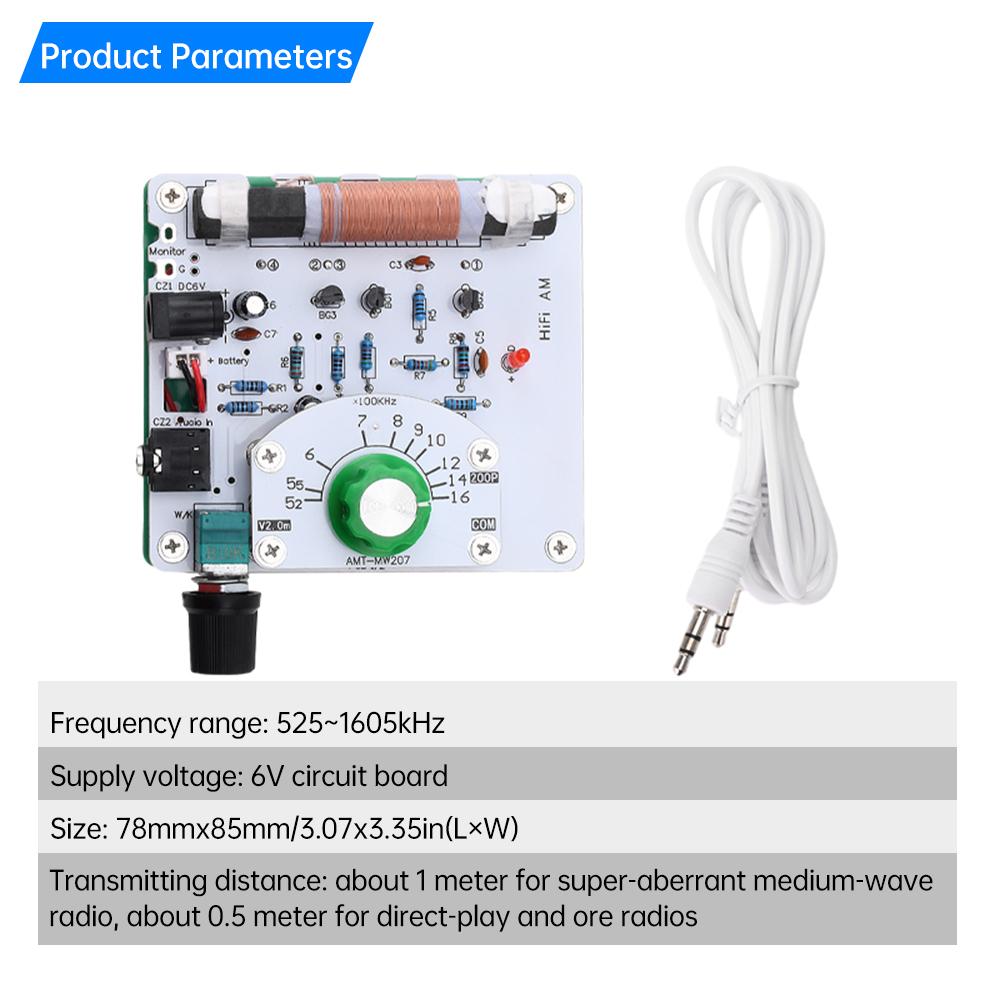

Параметр:
Диапазон частот: 525~1605 кГц
Напряжение питания: 6В
Интерфейс питания постоянного тока: 5,5 * 2,1 мм
Размер печатной платы: 78ммx85мм (длина х ширина)
Расстояние передачи: около 1 метра для супергетеродинного радиоприемника на средних волнах, около 0,5 метра для прямого и детекторного радио
Пакет включает:
Модуль 1X
1x3,5 мм кабель сигнала для наушников
премьера продукта:

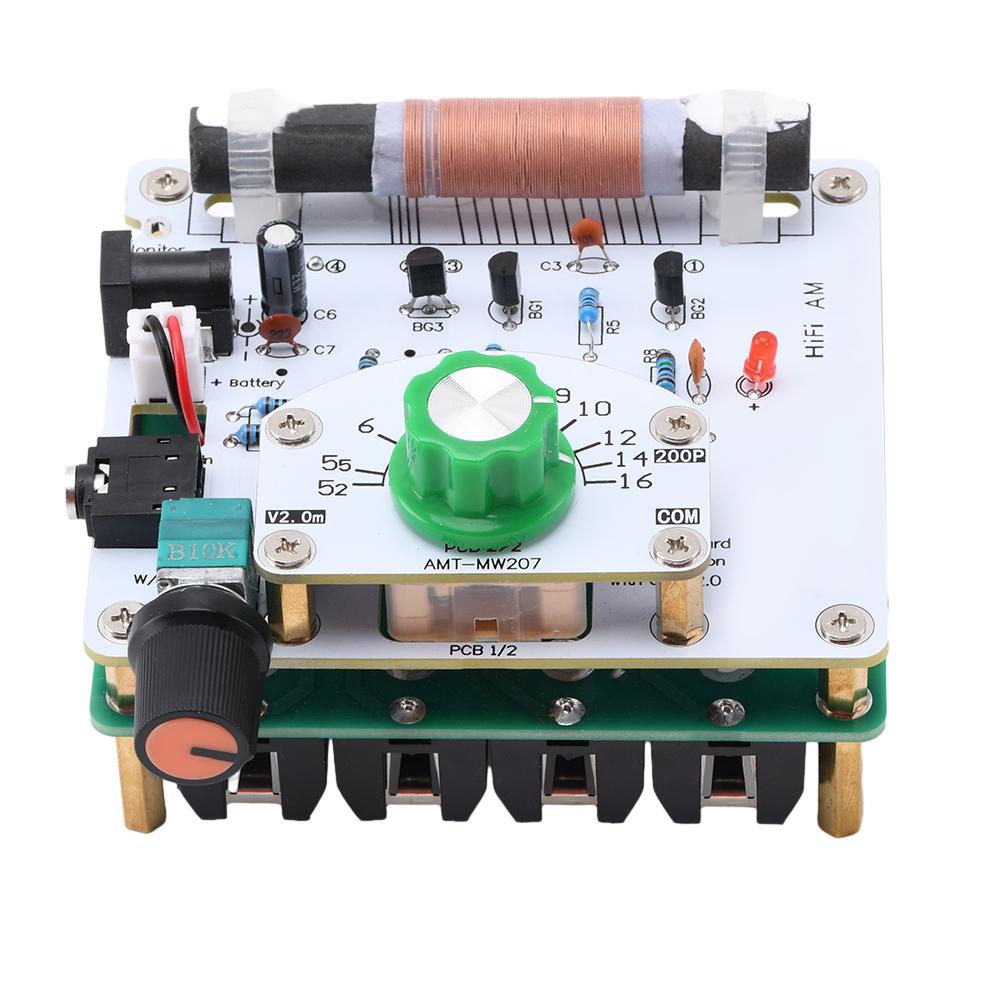

1. Этот набор использует полностью дискретные компоненты схемы, что особенно подходит для студентов для изучения принципов работы, практики сборки и тестирования.;
2. В переменных конденсаторах используются двойные переменные конденсаторы, которые соединяются параллельно для получения достаточной емкости.;
3. Используется двусторонняя печатная плата, основа платы изготовлена из стекловолокна, измеренная толщина составляет около 1,5-1,6 мм.. Припойные площадки покрыты оловом методом распыления и могут быть сварены напрямую без шлифовки.;
4. Этот продукт до сих пор прошел n модификаций и улучшений (в основном модифицируя проводку печатной платы и сохраняя схему неизменной), и продолжает постоянно совершенствоваться. Обычно незначительные, несущественные изменения, такие как небольшое смещение положения компонентов или корректировки проводки, не приведут к изменению номера версии, а также не будут перефотографироваться и загружаться повторно.. Настоящим объявляется;
5. Руководство содержит схемы электрических цепей и печатных плат, а также методы и опыт отладки в любительских условиях.. Если требуется дополнительная информация и профессиональные методы отладки, покупатели могут скачать или обратиться к соответствующим профессиональным книгам онлайн.; В основном из-за изменения положения компонентов структура схемы остается неизменной.
6. Передатчик оснащен кабелем для сигнала наушников 3,5 мм, в комплект которого не входит батарея.
Эффект использования: Этот передатчик работает очень хорошо в пределах эффективного расстояния. (0,5~1 метр), с высокой точностью воспроизведения звука. Особенно при использовании с радиовещанием в прямом эфире (такие как 636 и 68-1 однотрубные блоки) и высокоимпедансные динамические наушники, качество звука не сильно отличается от качества звука плеера, воспроизводящего напрямую.
инструкции:
1. Подключите внешний источник питания 6 В постоянного тока (положительный внутри и отрицательный снаружи) в разъем CZ1 на плате или вставьте разъем 6-вольтового аккумуляторного блока в интерфейс Battery, соблюдая осторожность, чтобы не перепутать положительный и отрицательный полюса.
2. Вставьте сигнальный кабель в гнездо CZ2 на печатной плате и подключите его к источнику модулирующего сигнала.. Источник сигнала может быть мобильным телефоном, плеером и т. д.. Рекомендуется использовать плеер, так как мобильные телефоны создают сильные помехи для радиоприемников среднего диапазона.
3. Поверните ручку потенциометра, чтобы включить устройство. Это похоже на ручку регулировки громкости на радио.
4. Включите радио и найдите сигнал от передатчика, чтобы слушать.. Вы также можете работать в обратном режиме, настроив частоту приема радио на положение без радиостанции, а затем поворачивая диск передатчика для изменения частоты передачи, пока радио не начнет воспроизводить сигнал от передатчика.
Ограничения на использование:
1. Этот продукт эффективен только в пределах рабочего стола. Когда радио слишком далеко от передатчика (более 1 метра), эффект серьезно снизится, проявляясь низким уровнем звука и ухудшением соотношения сигнал/шум;
2. Увеличение напряжения питания может значительно увеличить амплитуду формы волны, но фактическое полезное расстояние передачи не сильно меняется.;
3. Потенциометр передатчика управляет степенью модуляции. Если модуляция слишком велика, это вызовет искажения при радиодемодуляции, а также ухудшится форма сигнала самого передатчика.. Правильное использование заключается в том, чтобы после многократного использования подобрать подходящее положение, чтобы степень модуляции была как можно больше, а качество звука было гарантировано как можно лучше.. Каждый раз при использовании поворачивайте его в это положение и не используйте как регулятор громкости радио для частого изменения.
Меры предосторожности при использовании:
1. Из-за асимметрии между двумя сторонами печатной платы (особенно однопанельный), Возможна небольшая естественная деформация, не влияющая на нормальное использование. На поверхности основания и поверхности медной фольги платы могут присутствовать некоторые царапины, пыль и следы от стирки.;
2. В связи с тем, что производители печатных плат в основном производят многослойные платы (двусторонние платы и многослойные платы), они не знакомы с характеристиками любительских DIY однослойных плат и часто относятся к однослойным платам как к многослойным, металлизируя стенки отверстий. Как правило, для однослойной платы не требуются металлизированные стенки отверстий, но если они присутствуют, это не является фатальной ошибкой и не окажет никакого влияния на нормальную работу схемы.. Однако при пайке компонентов требуется более высокая мощность паяльника и необходимо повысить его температуру;
3. Медная фольга печатной платы приклеена к подложке клеем. Длительная, повторная или многократная пайка может привести к отслоению медной фольги.;
4. Некоторые органические тонкопленочные переменные конденсаторы долгое время находились на складе, с серым налетом на внешней оболочке и окисленными выводами.. Достаточно легкой обработки, и это не повлияет на их использование;
5. Керамические конденсаторы общего назначения (такие как Y5V) имеют большую погрешность, с номинальной погрешностью до +80% -20%. Они обладают плохой температурной стабильностью и подходят для применений с низкими требованиями, таких как фильтрация и муфты.;
6. Магнитный стержень антенны немного изогнут, и чем больше размер, тем заметнее это, но это никак не влияет на производительность использования.. Текстура магнитной антенны очень хрупкая, и она сломается при ударе.
