Включает ли он беспроводную функциональность? : нет
Входит ли в комплект батарея? : нет
Химическое вещество, вызывающее особую обеспокоенность : никто
Напряжение EU LVD : Высокое напряжение: Напряжение выше 50 В переменного тока или 75 В постоянного тока.
Тип штекера : ХН-2.54
Номер модели : Драйвер шагового двигателя
Тип : Переменное сопротивление
Сертификация : ROHS
Происхождение : Материковый Китай
Сертификация : RoHS

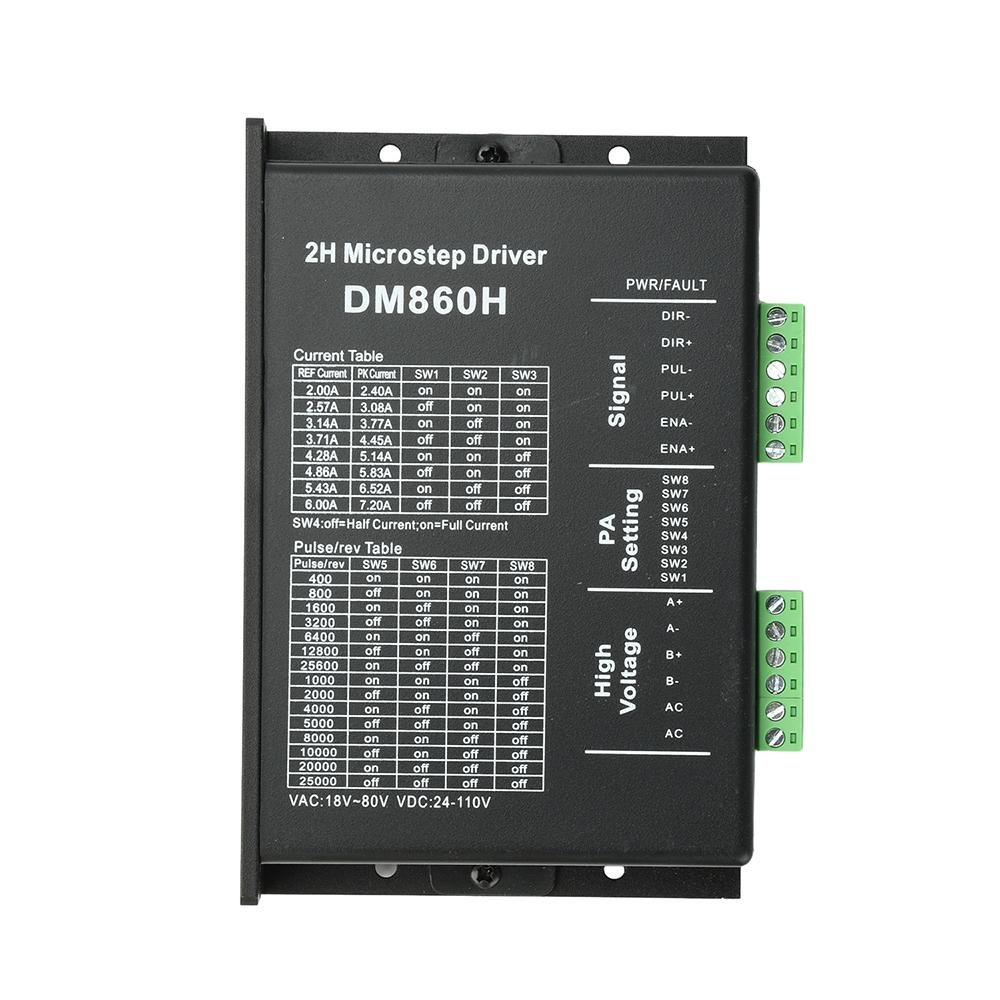

Характеристики
7,2А
Параметр
Вход сигнала: Односторонний, Импульс/Направление
Выбираемый микрошаг: 2/4/8/16/32/64/128/5/10/20/25/40/50/100/125 шагов
Максимальная частота импульсов: 200 кГц
Выходной ток: 2,0 А–7,2 А
Входное напряжение: 24–110 В пост. тока / 18–80 В перем. тока (Совместимость с переменным и постоянным током)
Способен управлять двухфазными и четырехфазными шаговыми двигателями с 4, 6 и 8 проводами, включая двигатели типа 57 и 86. (≤8 Н·м)
Оптоизолированный вход сигнала для высокой помехоустойчивости
Особенности: защита от перегрева, перегрузки по току, пониженного напряжения и неправильной полярности.
Большой радиатор для эффективного отвода тепла и легкой установки
Универсальное внешнее сигнальное напряжение 3,3–24 В; последовательный резистор не требуется
Требования к проводке
1. Чтобы предотвратить помехи для водителя, рекомендуется использовать экранированные кабели для управляющих сигналов и заземлить экран.. В пределах одной машины заземление разрешается только в одной точке. Если подключение выполнено не к настоящему заземлению, могут возникнуть сильные помехи.; в таких случаях не подключайте экран.
2. Сигнальные провода импульса и направления не должны быть сгруппированы вместе с проводами двигателя или силовыми кабелями.. Их следует держать на расстоянии не менее 10 см друг от друга.. В противном случае шум двигателя может мешать сигналам импульса и направления, что приведет к неточностям позиционирования, нестабильности системы и другим неисправностям.
3. Если один блок питания питает несколько драйверов, на источнике питания должно быть использовано параллельное подключение.. Последовательное соединение (гирлянда) (где мощность передается от одного драйвера к другому) не разрешено.
4. Никогда не подключайте и не отключайте силовые клеммы водителя при включенном питании системы.. Даже когда двигатель остановлен под напряжением, через обмотки по-прежнему протекает большой ток.; Подключение или отключение клем питания создаст мощную мгновенную электродвижущую силу, которая сожжет драйвер.
5. Никогда не лудите концы проводов перед подключением их к клеммам, так как это может привести к перегреву и повреждению клемм из-за увеличения контактного сопротивления.
6. Концы проводов не должны выступать из клемм, чтобы предотвратить случайное короткое замыкание, которое может повредить драйвер.
Пакет включает
Драйвер шагового двигателя *1
4.2А / 5.6А
Параметр
Входное напряжение: Постоянный ток 20–50 В (рекомендуемые: 24–50В)
Выходной ток: ДМ542: 1,0–4,2 А / DM566: 1.4–5.6А
Максимальная частота импульсов: 200 кГц
Вход сигнала: Несимметричный, импульсный/направленный
Параметры микрошага: 2/4/8/16/32/64/128/5/10/20/25/40/50/100/125 микрошагов, максимальное разрешение 25 600 шагов/оборот
Температура хранения: -10–80°C
Максимальная температура окружающей среды: 65°С
Рабочая среда: Не размещайте рядом с другим оборудованием, выделяющим тепло. Избегайте мест с пылью, маслом, коррозионными газами, экстремальными температурами или сильными вибрациями.. Легковоспламеняющиеся газы и токопроводящая пыль строго запрещены
Обзор продукта
DSP-драйверы DM542 и DM566 — это профессиональные двухфазные гибридные цифровые драйверы шаговых двигателей, совместимые с различными отечественными и международными s. Они поддерживают двухфазные гибридные шаговые двигатели с четырьмя, шестью и восемью проводами, с номинальным током 4,2 А или 5,6 А и внешним диаметром 57 или 86 мм.. Подходит для различного малого и среднего автоматизированного оборудования и приборов, такого как гравировальные станки, маркировочные станки, режущие станки, системы лазерной верстки, плоттеры, станки с ЧПУ и pick-and-place устройства.. Он исключительно хорошо работает в оборудовании, где требуются высокий ток, низкий уровень шума и работа с высоким разрешением.
Пакет включает
Драйвер шагового двигателя *1
4.0А
характеристики продукта
Входное напряжение: 9–24В (рекомендуемые: 12–24 В)
Входной ток: Рекомендуемый импульсный блок питания мощностью 5А
Выходной ток: 0,5–4,0 А
Максимальная потребляемая мощность: 160W
Микрошаг: 1, 1, 2/A, 2/B, 4, 8, 16, 32
температура: Рабочая Температура: -10–45°C; Температура хранения: -40–70°C
влажность: 40–90% ОВ
Газ: Запрещены легковоспламеняющиеся газы и токопроводящая пыль
Обзор продукта
Улучшенный драйвер шагового двигателя TB6600 (заметка: это не относится к чипу TB6600 внутри драйвера) является профессиональным двухфазным драйвером шагового двигателя с 8-шаговым управлением разрешением (1, 2, 4, 8, 16, 32) и 6 уровней контроля тока (0.5А, 1А, 1.5А, 2А, 2.5А, 3А, 3.5А, 4А). Драйвер поддерживает универсальные импульсные сигналы 3,3 В/5 В/24 В без необходимости использования последовательных резисторов.. Источник питания: DC 9–40В (Рекомендуется 24 В постоянного тока).
Часто задаваемые вопросы
Q: Как быстро начать работу с этим драйвером шагового двигателя в первый раз?
К: После правильного подключения блока питания и двигателя подключите только импульсный сигнал (сначала установите частоту в пределах 1 кГц) при установке микрошага на 16. Оставьте выводы Direction и Off-line неподключенными. В этом положении двигатель по умолчанию вращается по часовой стрелке при включении питания.. После подтверждения работы проверьте ускорение (увеличить частоту), направление, микрошаг и автономные функции по очереди.
Q: Если управляющий сигнал превышает 5 В, нужно ли добавлять последовательный резистор?
К: Да, иначе может быть повреждена схема управляющего интерфейса драйвера. Q: Индикатор питания загорается после подключения, но двигатель не вращается. В чем причина? К: Если проводка выполнена правильно, но двигатель все равно не вращается, это указывает на недостаточную мощность привода в блоке управления.. Эта ситуация возникает при использовании переднего порта ввода-вывода микроконтроллера для прямого управления. Пожалуйста, убедитесь, что интерфейс управления имеет возможность выдавать ток 5 мА.
Q: Как определить распиновку четырех проводов шагового двигателя?
К: Соедините любые два провода двигателя вместе. Если при вращении ротора двигателя рукой вы чувствуете сопротивление, эти два провода относятся к одной фазе и могут быть подключены к выводам A+ и A- драйвера.. Если два других провода замкнуты между собой, и вы по-прежнему чувствуете сопротивление, подключите эти два провода к выводам B+ и B-.
содержимое пакета
Драйвер шагового двигателя *1
