20A PWM Релейный Переключатель 5-12В 1 Канал Сигнал Сервопривода Светодиодный Индикатор DIY Электронный Набор для Авиамодельного Пульта Дистанционного Управления

Количество : 1 Химическое вещество, вызывающее особую обеспокоенность : никто пакет : TQFP is_d : да Напряжение питания : 5-12V Тип : Регулятор напряжения Имя бренда : diymore Происхождение : Материковый Китай Состояние : новый

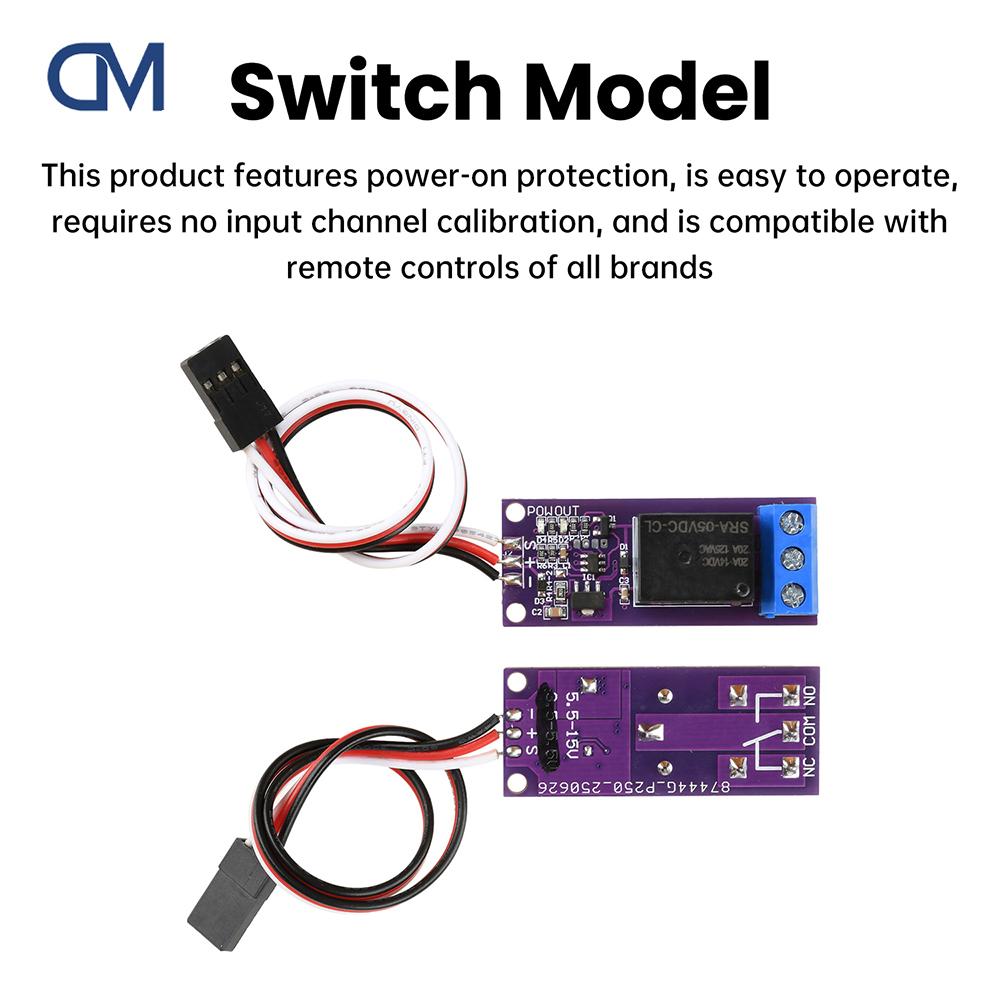

Характеристики 1. Поддерживает только приемники с напряжением 5 В; иначе возможен повреждение модуля. Если приемник и сервоприводы используют высоковольтные системы, добавьте понижающий модуль к реле. 2. Один сигнал сервопривода управляет одним электронным переключателем; нормально открытый терминал поддерживает ток 20А 3. Особенности: защита при включении, простое управление, не требуется калибровка входных каналов, совместимость со всеми пультами дистанционного управления. 4. Изготовлен из высококачественных материалов и имеет открытую конструкцию для эффективного отвода тепла 5. Универсальное применение: управляет включением/выключением различных электрических устройств, таких как навигационные огни, прожекторы, стробоскопы, зуммеры и т. д.; Управляйте затворами камеры или переключайтесь между режимами видео и фото. Параметр Низковольтная версия: Рабочее напряжение 3,3 В - 5,5 В, фактическая поддержка 3,2 В - 5,5 В Высоковольтная версия: Рабочее напряжение 5,5 В-15 В, фактическая поддержка 4,8 В-15 В, совместим с большинством приемников Описание функции: Этот дистанционный переключатель позволяет удаленно управлять электрооборудованием на моделях самолетов через отдельный канал переключателя на передатчике.. Один светодиод динамически отображает текущее состояние переключателя в реальном времени, позволяя быстро произвести операцию без инструкции. Это устройство не требует калибровки и точно поддерживает различные передатчики. инструкции 1. Подключение Вставьте кабель входного сигнала в свободный канал приемника, соответствующий каналу переключателя на передатчике.. Индикатор питания загорается при подключении к приемнику. Индикатор работы загорается, когда канал переключателя открыт, и гаснет, когда он закрыт. 2. Режимы работы Красный светодиод указывает на состояние питания; синий светодиод указывает на состояние работы реле. 3. Запуска Переключите переключатель на пульте дистанционного управления (ВЫКЛ->ВКЛ). Зеленый светодиод загорается, и реле срабатывает. Часто задаваемые вопросы 1: Есть ли у коммутатора выход? Ответ: Нет выхода. Это простой тумблер. Устройство питается отдельно; Выходное напряжение соответствует напряжению питания. 2: В чем разница между электронным переключателем и реле? Ответ: Оба являются переключателями. Реле поддерживают более высокие токи (до 20А макс.). Реле работают как с переменным, так и с постоянным током, в то время как электронные переключатели работают только с постоянным током. 3: Управляется ли переключатель с помощью ШИМ-скважности? Ответ: ШИМ — это коэффициент заполнения. Он использует PWM-управление для RC-моделей с 20-миллисекундным циклом, где высокий уровень длится от 1 до 2 миллисекунд. 4: Что такое стартовый сигнал? Какова частота кадров? Ответ: Сигнал ШИМ для RC-модели: От 1 мс до 1,3 мс — это состояние A, от 1,7 мс до 2 мс — это состояние B. Переключение с A на B включает его, переключение с B на A выключает его. Нормально открытый/нормально закрытый: Когда приемник посылает сигнал, нормально разомкнутый размыкается, а нормально замкнутый замыкается. 5: Почему красный индикатор на выключателе горит, а синий выключен? Ответ: Проблема с клеммой ШИМ-сигнала. Проверить ШИМ-выход (тест с помощью сервотестера), затем проверьте, достаточен ли диапазон хода (Установите ход на максимум и повторите тест). 6: Может ли он управлять направлением вращения двигателя (вперед/назад)? Ответ: Нет, он только управляет включением/выключением. 7: Может ли он управлять несколькими каналами? Ответ: Переключатель в настоящее время поддерживает только один канал; Каждый канал может управлять только активацией/деактивацией одного реле. 8: Мне нужно переключить только сигнальные линии, а не линии питания. Это возможно? Ответ: Реле функционирует как переключатель и может управлять сигнальными линиями. 9: Каковы максимальные пределы напряжения/тока для реле? Ответ: Пределы напряжения/тока реле: 20А при 24В постоянного тока, 20А при 125В переменного тока 10: Реле кратковременное или с фиксацией? Ответ: Это зависит от настроек пульта дистанционного управления, а не от самого реле. Для переключения канала реле требуется только RC ШИМ-сигнал. Пакет включает Радиоуправляемый переключатель *1
