Номер модели : PD45Вт PD65Вт
Тип объекта : плата pcb
Имя бренда : occkic
Происхождение : Материковый Китай
Характеристики:
1. Поддерживает высокомощную двунаправленную быструю зарядку для эффективной и ускоренной зарядки, удовлетворяя потребности широкого спектра устройств
2. Оснащен цветным TFT-дисплеем, который отображает уровень заряда батареи в реальном времени и мощность зарядки, обеспечивая четкую видимость состояния устройства.
3. Совместим с несколькими основными протоколами быстрой зарядки, включая PD и QC, для широкой совместимости с различными смарт-устройствами
4. Встроенная многоуровневая система безопасности, включающая автоматическую защиту от перезаряда, переразряда, перенапряжения и перегрева, обеспечивающая душевное спокойствие.
5. Разработанный с высокой эффективностью преобразования, он минимизирует потери энергии и обеспечивает стабильный выходной ток и напряжение для предотвращения повреждения устройств.
Параметр:

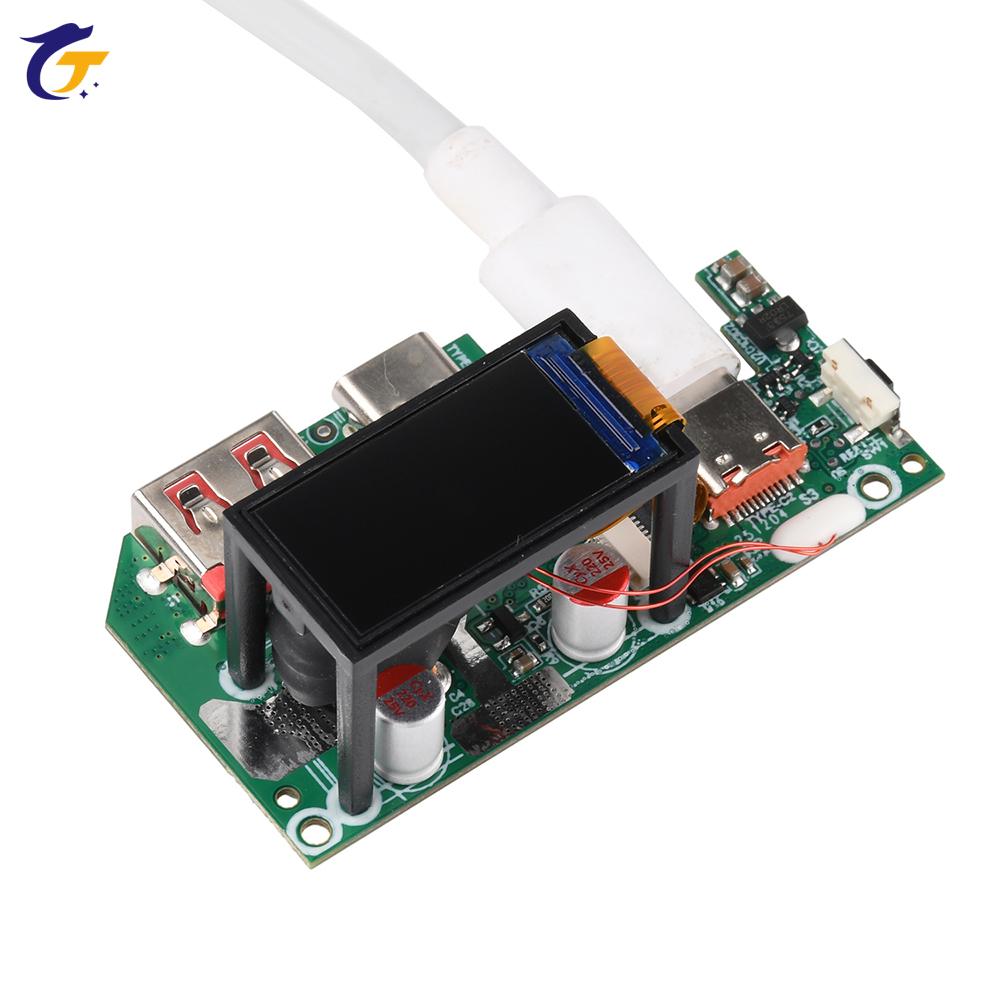

наименование товара: Портативный модуль быстрой зарядки Power Bank
Входные спецификации: 5В 3А / 9В 3А / 15В 3А / 20В 2,25А
Основная плата 45 Вт:
Выходные характеристики: 5В3А / 9В3А / 10В2.25А / 12В1.5А / 15В3А / 20В2.25А
Основная плата 65 Вт:
Выходные параметры: 5В3А/9В3А/10В2.25А/12В1.5А/15В3А/20В3.25А
Интерфейсы: Оснащен 2 двунаправленными портами Type-C с поддержкой быстрой зарядки + 1 портом USB-A с поддержкой быстрой зарядки
Протоколы: PD, QC, Apple, FCP, SCP, VOOC и т.д.
дисплей: Цветной TFT-экран 0,96 дюйма, отображает уровень заряда батареи/мощность зарядки в реальном времени
Характеристики: Комплексная защита материнской платы, включая защиту от перезаряда/глубокого разряда/перенапряжения/перегрева, высокая эффективность преобразования, стабильный ток и напряжение
Приложения: Проекты «сделай сам», такие как павербанки и портативные зарядные устройства
Совместимые батареи:
Материнская плата 45 Вт + плата защиты аккумулятора 2S: Использует два комплекта LiFePO4 аккумуляторов (батареи не включены)
Материнская плата 65 Вт + плата защиты аккумулятора 3S: Использует три комплекта аккумуляторов LiFePO4 (батареи не включены)
Заметки:
1. Материнская плата 45 Вт: Сверхбыстрая зарядка 22,5 Вт, Гибридная сверхбыстрая зарядка UFCS, VOOC Flash Charge, Двунаправленная быстрая зарядка PD 45 Вт. Порт USB-A поддерживает Super Fast Charging мощностью до 22,5 Вт; Порт Type-C поддерживает двустороннюю быструю зарядку мощностью до 45 Вт
2. Материнская плата 65 Вт: Сверхбыстрая зарядка 22,5 Вт, Гибридная сверхбыстрая зарядка UFCS, VOOC Flash Charge, Двунаправленная быстрая зарядка PD 65 Вт. Порт USB-A поддерживает Super Fast Charging мощностью до 22,5 Вт, а порт Type-C поддерживает двунаправленную быструю зарядку мощностью до 65 Вт.
Руководство по сборке:
1. После получения материнской платы сначала подключите кабель для зарядки, чтобы проверить входное питание и состояние дисплея.. Убедитесь, что дисплей загорается, прежде чем приступать к пайке.
2. Для нормального использования провода аккумулятора должны быть припаяны непосредственно к плате. Способы соединения, такие как скручивание проводов, использование зажимов типа «крокодил» или пружинных зажимов, могут привести к недостаточному питанию и повлиять на зарядку и разрядку.. Положительная и отрицательная клеммы аккумулятора должны быть надежно изолированы, чтобы предотвратить повреждение, вызванное случайным контактом с материнской платой во время использования.
3. Соедините выводы B+ и P+ на материнской плате с соответствующими выводами B+ и P+ на плате защиты аккумулятора, а выводы B- и P- с соответствующими выводами B- и P-.. Не меняйте местами подключения, так как это сожжет материнскую плату. Следы выгорания на микросхеме будут указывать на то, что это произошло.; Такие повреждения возникают только из-за неправильного подключения или случайного контакта.
4. Используйте литий-ионные аккумуляторы для этой сборки; литий-железо-фосфат (LiFePO4) батареи несовместимы. Аккумуляторы должны быть припаяны к плате защиты серии перед подключением к материнской плате.. Обратитесь к подробным схемам по ссылке для получения конкретных инструкций по пайке.
инструкции:
1. Относительно активации быстрой зарядки для вашего телефона: Протоколы быстрой зарядки делятся на открытые и проприетарные стандарты. Этот внешний аккумулятор использует интеллектуальный чип быстрой зарядки, который совместим с основными открытыми протоколами быстрой зарядки, представленными на рынке, и удовлетворяет потребности в быстрой зарядке различных смартфонов.. Пожалуйста, убедитесь, что ваш телефон поддерживает открытые протоколы, чтобы обеспечить включение быстрой зарядки.
2. Относительно тепловыделения во время зарядки: Когда внешний аккумулятор работает, ток проходит через материнскую плату и чипы, а при преобразовании энергии происходят некоторые потери.. Эта потеря рассеивается в виде тепла. Во время быстрой зарядки более высокая мощность вызывает более заметное выделение тепла, что является нормальным физическим явлением.
3. Цифровой дисплей может показывать неточные уровни заряда батареи сразу после ее подключения.. Индикатор заряда батареи поддерживает функцию самообучения емкости аккумулятора и будет отображать точный уровень заряда после нескольких циклов зарядки-разрядки.
Пакет включает:
Модуль x2
метка:да
Емкость батареи: 43200
Индикатор заряда: нет
Количество портов: 1 порт
