Тип : Другие средства управления двигателем
Происхождение : Материковый Китай
Имя бренда : occkic
Характеристики:
1.Этот привод представляет собой трехфазную бесколлекторную плату управления постоянного тока, для нормальной работы которой требуется, чтобы двигатель имел датчики Холла.
2. Этот привод применим только к бесщеточным двигателям постоянного тока с датчиками Холла и электрическим углом 120 градусов
3. Недавно обновленный трехфазный бесщеточный контроллер BLDC с широким напряжением 6-60 В, высокой мощностью 400 Вт, с датчиками Холла, поддерживающий аналоговое управление PLC 0-5 В
4. Поддержка ШИМ-управления амплитудой 2,5-5 В
Параметр:
1. MA MB MC Выход фазовой линии, подключенный к двигателю
2. Материнская плата 5V GND поставляется с источником питания 5 В. (ток внешнего источника питания не должен превышать 50 мА)
3. Основной блок питания VCC GND (внешний источник питания постоянного тока)
4. Выход импульсного сигнала скорости SC (зарезервирован только интерфейс, техническая поддержка не предоставляется)
5DIR интерфейс управления направлением вперед и назад (низкий уровень эффективен для внешнего переключения на землю)
Интерфейс управления остановок 6STOP (низкий уровень эффективен для заземления внешнего переключателя)
7BRAKE управление тормозами интерфейс управления тормозами (высокий уровень эффективен для внешнего переключателя 5 В)
8. Входной сигнал регулирования скорости управления регулированием скорости (Регулировка скорости с помощью потенциометра, встроенного в плату, также может быть осуществлена с помощью внешнего подключения аналогового или ШИМ-сигнала 0-5 В)
9. Интерфейс питания сигнала Холла Ha Hb Hc+5V GND, обычно двигатели с датчиками Холла имеют соответствующие 5 проводов
Стабильная производительность после обновления процесса установки исправлений с функцией торможения вперед и назад
Инструкции по отладке: Пожалуйста, прочтите и поймите перед включением и тестированием машины. Это очень важно!!!
После получения платы драйвера сначала проверьте, соответствует ли интерфейс интерфейсу вашего бесколлекторного двигателя.
1. Обычно в бесщеточных двигателях есть 5 кабелей или интерфейсов Холла, из которых 2 — это кабели питания Холла, а 3 — кабели сигналов Холла.. Важно различать их, особенно кабели питания Холла (Кабели питания для зала обычно красные и черные, но некоторые нет, и неясно, как найти производителя двигателя.). Не делайте ошибок. Три сигнальных кабеля Холла обычно маркируются буквами a b c, и на плате привода есть аналогичные обозначения, такие как ha Hb Hc, которые соответствуют друг другу и правильно подключаются
2. На моторе есть три относительно толстые фазные линии, а также три фазных интерфейса на плате привода.. Они помечены символами, такими как MA MB MC, и также правильно подключены.. После подтверждения отсутствия ошибок основной источник питания может работать нормально только при включении.. (Если интерфейсы правильно маркированы и не могут функционировать нормально даже после включения питания, нельзя исключать, что может быть нестандартная маркировка производителя или другие причины.. Пожалуйста, отладьте согласно следующим 3 неясным определениям интерфейса)
3. Если определения фазного провода двигателя и линии Холла неясны, вы можете произвольно подключить три фазных провода двигателя к интерфейсу фазного провода драйвера, и в то же время произвольно подключить три сигнальных провода линии Холла к интерфейсу Холла платы драйвера. (но две линии питания датчиков Холла должны быть найдены и подключены правильно, помните!!!). Затем, при первом включении, отладьте низкое напряжение и низкий ток. (Если возможно, отрегулируйте напряжение источника питания постоянного тока до 7-12 В, а ток — до 1-2 А.), Заменяя порядок трех проводов Холла в любом порядке (меняя любые два из трех сигнальных проводов датчика Холла двигателя и интерфейса датчика Холла привода, и проводя тест при включении питания каждый раз), Пока он не сможет плавно вращаться и работать после включения питания, это указывает на правильность подключения.. Существует шесть вариантов подключения, пожалуйста, обратитесь к следующему рисунку.
Таблица истинных значений фазных линий двигателя и линий сигналов Холла
Фазовую линию двигателя MA MB MC можно подключить без перемещения, и можно регулировать только линию сигнала Холла.
Соответствующий метод подключения фаз Холла:
1 га гб гс
2 hc ha hb
3 чт гк гк
4 га гк гб
5 чб ха гц
6 hc hb ha
Выше описаны 6 способов комбинированной проводки, 1 из них правильный, а моторы 2 и 3 могут вращаться в одном направлении
Движение в другом направлении не приведет к вращению, и три других типа двигателей также не будут вращаться.
4. При неправильном подключении проводов не проводите отладку с высоким током и высоким напряжением, иначе существует риск повреждения платы привода.. После замены трех сигнальных проводов Холла, если соответствующие соединения выполнены правильно, двигатель работает плавно и уверенно трогается с места на низкой скорости с высоким крутящим моментом после подачи питания.; Если последовательность трех проводов датчика Холла не совпадает, они обычно имеют следующие характеристики:
1. После включения питания двигатель не может запуститься нормально, без какой-либо реакции, или только дергается при запуске и не может вращаться нормально.
2. Трудно завести с легкой тряской, и иногда требуется ручное вращение для запуска.
3. Двигатель может вращаться в одном направлении, но не может вращаться в другом направлении, и у некоторых может быть легкий шум душа.
4. Двигатель запускается с сильной тряской, работает слабо, и слышен звук, похожий на звук в ванне.. Мощная лампа заметно горячая и сильно нагревается.
Гуманизированный дизайн, интерфейс использует стандартный клеммник с ребрами охлаждения, интегрированный с потенциометром регулировки скорости на плате, который можно использовать при включении питания вручную, экономя время, силы и усилия
Технические характеристики и параметры основной платы:

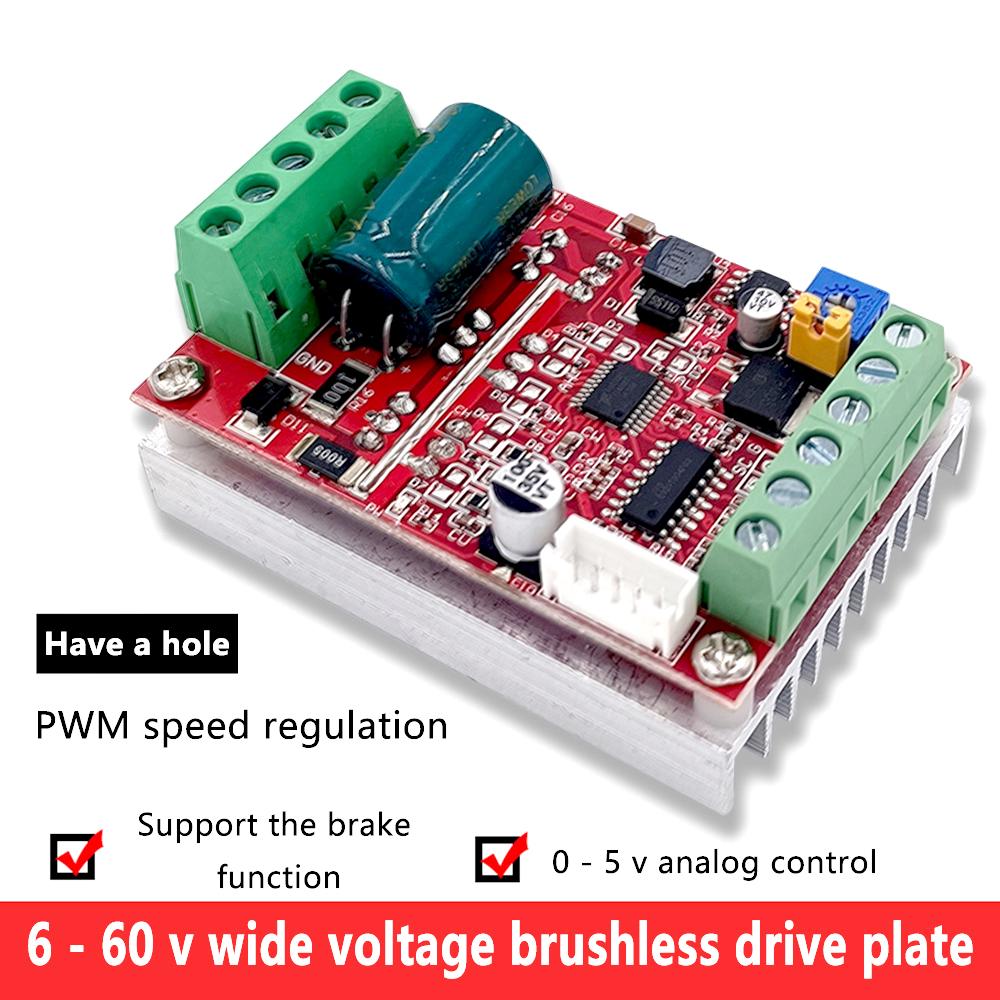

наименование товара: 400W Бесщеточный Холл DC Драйвер двигателя
модель: ZS-X11H V1
Рабочее напряжение: 6-60В
Максимальный ток: номинальный 16А, пиковый 20А
Максимальная мощность: 400W
Защита от сверхтока: да
Размер товара: 63 мм в длину * 45 мм в ширину * 31 мм в высоту
Вес: около 77г
Пакет включает:
Модуль 1X
1 кабель X
метка:да
