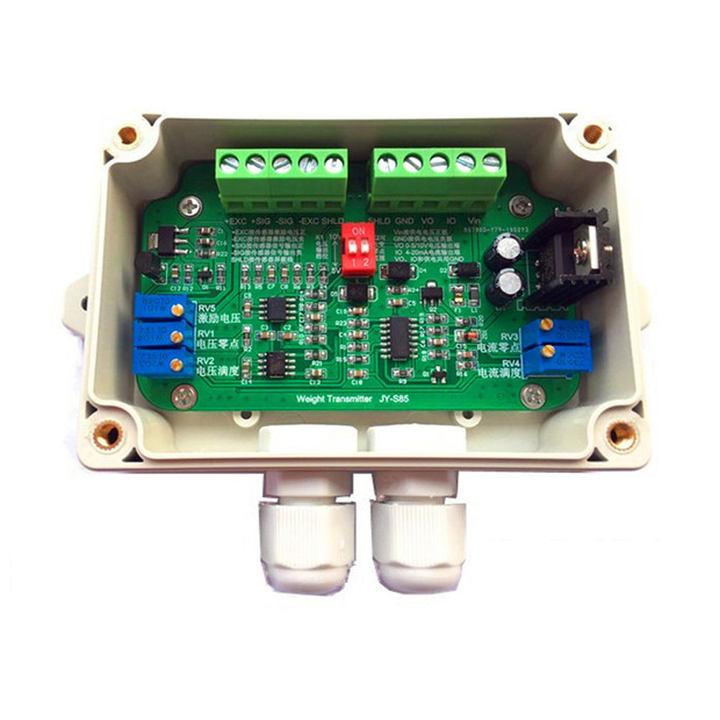

JY-S60/JY-S 85 DC18-26V Усилитель тензодатчика тока 4-20 мА 0-5 В/0-10 В Выход напряжения Весовой передатчик с корпусом

Химическое вещество, вызывающее особую обеспокоенность : никто Имя бренда : occkic Происхождение : Материковый Китай

Руководство пользователя передатчика весового датчика JY-S60 Технический параметр · Рабочее напряжение: 24VDC Выходной сигнал: 0-5В, 0-10В, 4-20мА ·Чувствительность входного датчика: 1,0 мВ/В, 2,0 мВ/В Диапазон рабочих температур: -20-80°С ·Влажность рабочей среды: 10%RH-90%RH (без конденсата) точность: лучше 0,2% П.П. Определение интерфейса входной сигнал Идентификация проводки С+ S- Е+ GND ГНДД Определение проводки сигнал + сигнал - мощность возбуждения+ мощность возбуждения- щит выходной сигнал Идентификация проводки 24V GND IO ВО ГНДД Определение проводки блок питания+ источник питания- токовый выход выходное напряжение щит Выбор передач Когда DIP-переключатель №. 1 выключен, VO выдает 0-5 В, когда Нет. 1 включен, VO выдает 0-10В, а когда оба DIP-переключателя 1 и 2 выключены, VO выдает 0-5В, IO Выход 4-20мА. Другой провод для выхода тока и напряжения и отрицательный полюс источника питания — это оба GND. Если нулевую точку не удается отрегулировать, попробуйте перевести DIP-переключатель 2 в положение ON. Нулевая регулировка 1: Регулировка напряжения Подключите датчик, сначала переведите систему в состояние без нагрузки, отрегулируйте потенциометр нулевого напряжения (Vzero) отрегулировать нулевую точку. Используйте мультиметр для измерения напряжения на выходном терминале VO и добейтесь, чтобы отображаемое значение было как можно ближе к нулевой точке. 2: Регулировка тока Подключите датчик, сначала переведите систему в состояние без нагрузки, отрегулируйте потенциометр нулевого тока (Izero), Измерьте выходной ток IO мультиметром в режиме измерения тока и постарайтесь поддерживать его как можно ближе к 4 мА.. . Регулировка усиления 1: Регулировка полного диапазона напряжения загрузите систему определенным значением веса (рекомендуемый диапазон: 80%~100% ПС), рассчитайте значение выходного напряжения в соответствии с пропорциональной зависимостью между нагруженным весом и максимальным значением взвешивания, контролируйте выход с помощью цифрового мультиметра и поверните потенциометр на полную величину (Vspan) регулирует выходной сигнал в полном диапазоне. 2: Текущая регулировка полного диапазона нагружает систему определенным значением веса. (рекомендуемый диапазон: 80%~100% ПС), и вычисляет значение выходного тока в соответствии с пропорциональной зависимостью между нагруженным весом и максимальным значением взвешивания, и контролирует выход с помощью цифрового мультиметра. Переменный ток полный Настройте полный масштаб выхода с помощью потенциометра (Испан), постарайтесь держать около 20 мА. . Перепроверить Переведите систему в состояние без нагрузки, измерьте нулевой выход; загрузить определенное значение веса и измерить, соответствует ли выходное напряжение ожидаемому коэффициенту усиления. Если не совпадает, пожалуйста, отрегулируйте снова. JY-S85 DC18-26V тензодатчик силы тензодатчик усилитель весовой передатчик 4-20мА 0-5В ИЛИ 0-10В напряжение с корпусом Точка продажи продукта: 1. Используя высококачественные материалы, качество гарантировано 2. Высокая точность 3. Клеммы большие и их легко подключать 4. Стабильная производительность 5. С защитой корпуса Параметры продукта: Номер модели товара: JY-S85 Входной сигнал: тензодатчик с полной мостовой схемой (датчик силы веса натяжения давления) Напряжение питания: DC18-26В Входная чувствительность: 1-3 мВ/В Напряжение возбуждения датчика: 5-10 мВ/В регулируемый Напряжение и ток выходного сигнала: DC0-5В/0-10В/4-20мА Список доставки: Датчик веса X1 метка:да
