Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : да
Номер модели : .
Имя бренда : occkic
Тип : Ящик для хранения батарей
Происхождение : Материковый Китай
Характеристики:
1. Быстрая зарядка PD мощностью 100 Вт обеспечивает эффективную зарядку с экономией времени, предлагая надежную и стабильную производительность.
2. Включает прочный плетеный кабель Type C, поддерживающий двунаправленную быструю зарядку мощностью 60 Вт, устойчивый к разрывам
3. Цифровой дисплей показывает уровень заряда батареи, напряжение и ток в реальном времени для наглядного отображения статуса зарядки.
4. Материнская плата оснащена многоуровневой защитой от перезаряда, переразряда, перенапряжения и перегрева
5. Конструктор для самостоятельной сборки с простым пайкой, высокой адаптивностью и удобной сборкой
Параметр:

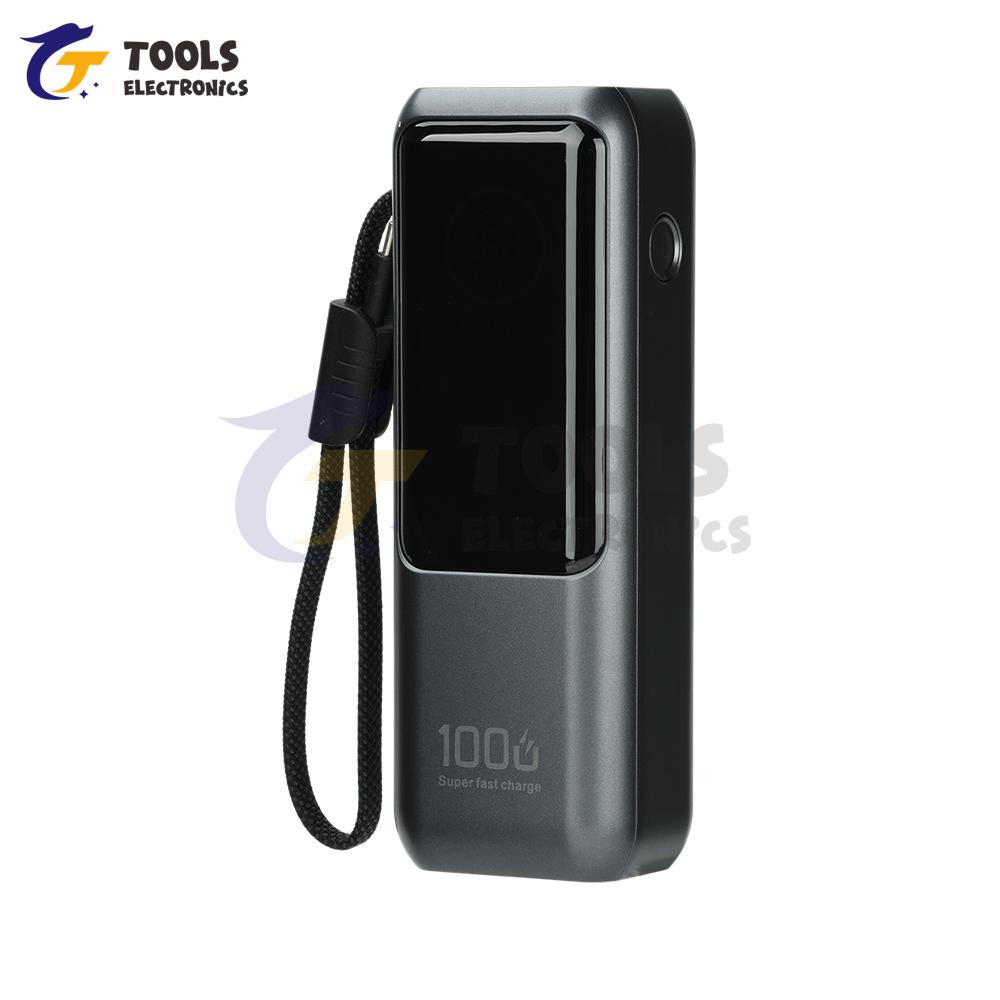

наименование товара: Комплект Power Bank с быстрой зарядкой
Входные параметры: 5В3А/9В2А/12В1.5А/20В3.25А
Выходные параметры: 5В3А/9В2А/12В1.5А/10В2.25А/20В5А
Интерфейсы материнской платы: Оснащен двунаправленным портом быстрой зарядки Type-C + USB-портом для выхода + интерфейсом двунаправленного кабеля быстрой зарядки Type-C
дисплей: Светодиодный дисплей, показывающий уровень заряда батареи/напряжение/ток
Совместимость с батареями: Вмещает 4 аккумулятора 21700 (требуется пайка; батареи не включены)
Размеры внутреннего аккумулятора: 145*45*22мм
Характеристики материнской платы: Комплексная защита, включая защиту от перезаряда/переразряда/перенапряжения/перегрева. Высокая эффективность преобразования со стабильным выходным током и напряжением
Важные заметки:
1. 22,5 Вт — это супербыстрая зарядка. Выход PD поддерживает быструю зарядку 100 Вт, вход PD поддерживает быструю зарядку 65 Вт. Входящий в комплект кабель Type-C поддерживает двунаправленную быструю зарядку PD 60 Вт.
2. Материнская плата предварительно установлена и закреплена внутри передней крышки. Нужно припаять только плату защиты аккумулятора: Подключите красный положительный провод к клемме B+ на плате защиты, а черный отрицательный провод к клемме P-.. Аккумуляторный блок состоит из 4 ячеек 3,7 В 21700, припаянных к плате защиты, которая затем подключается к материнской плате для использования.
3. Плата защиты не поддерживает точечную сварку точечным сварочным аппаратом. Пайка должна производиться с использованием паяльника с припоем. Точечная сварка повредит прокладки. Соблюдайте осторожность при пайке.
Руководство по сборке:
1. Материнская плата предварительно установлена и закреплена внутри передней крышки. Просто припаяйте плату защиты аккумулятора: Подключите красный положительный провод к клемме B+ на плате защиты, а черный отрицательный провод — к клемме P-.
2. Защитная плата предварительно подключена последовательно. Просто припаяйте 4 элемента питания к соответствующим положительным и отрицательным клеммам. (B1 - B4) на плате защиты согласно схеме пайки. Убедитесь в правильной полярности перед пайкой. Плата защиты не поддерживает точечную сварку; используйте паяльник с припоем. Точечная сварка повредит прокладки. Соблюдайте осторожность при пайке.
3. Припаяйте положительный красный провод основной платы к контакту B+ платы защиты и отрицательный черный провод к контакту P- платы защиты.. Не перепутайте полярность подключений, иначе это сожжет материнскую плату. Сгоревшие микросхемы будут иметь видимые следы, которые возникают только из-за неправильного подключения или случайного контакта.
4. После установки материнской платы и аккумулятора закрепите аккумулятор клейкой лентой. Для определенных моделей аккумуляторов с несоответствием толщины относительно корпуса оцените, нужны ли прокладки, чтобы предотвратить ощущение прогиба при нажатии на корпус после сборки.. Проблемы, такие как дребезжание аккумулятора или деформация корпуса из-за непроверки разницы в толщине или незакрепления аккумулятора скотчем во время сборки, являются неправильной установкой.. Мы не несем ответственности за повреждение корпуса или отказ аккумулятора, возникшие в результате разборки.
5. Корпус с защелками не предназначен для многократной разборки. Всегда тестируйте все функции — входы/выходы материнской платы, быструю зарядку, кнопки, дисплей и т. д. — перед закрытием корпуса.. В идеале проведите несколько циклов заряда/разряда для подтверждения работоспособности перед герметизацией. Проблемы, возникающие при сборке и закрытии корпуса без предварительного тестирования, считаются неправильной сборкой.. Мы не несем ответственности за повреждение корпуса или отказ аккумулятора, возникшие в результате разборки, необходимой из-за таких проблем.
инструкции:
1. Относительно активации быстрой зарядки для вашего телефона: Протоколы быстрой зарядки делятся на общедоступные или проприетарные. Эта материнская плата оснащена интеллектуальным чипом быстрой зарядки, совместимым с основными общедоступными протоколами быстрой зарядки, и поддерживает быструю зарядку для различных смартфонов.. Перед заказом, пожалуйста, проверьте совместимость вашего телефона с общедоступными протоколами, чтобы обеспечить функцию быстрой зарядки.
2. Относительно тепловыделения во время зарядки: Когда павербанк работает, ток проходит через материнскую плату и микросхемы.. Преобразование энергии неизбежно сопровождается потерями, которые рассеиваются в виде тепла. При быстрой зарядке более высокое энергопотребление приводит к более заметному нагреву — это нормальное физическое явление.
3. Отображение емкости аккумулятора может быть неточным сразу после его подключения. Индикатор заряда батареи имеет функцию самообучения емкости аккумулятора. Он будет отображаться точно после нескольких циклов зарядки/разрядки.
Пакет включает:
Набор x1
метка:да
Емкость батареи: 43200
Индикатор заряда: нет
Количество портов: 1 порт
