Диапазон напряжения : Низковольтный, не USB (ниже 75 В постоянного тока, ниже 50 В переменного тока)
Электронный : нет
Зарядное устройство в комплекте : N
Включенная батарея : нет
Химическое вещество, вызывающее особую обеспокоенность : никто
Номер модели : .
Тип аксессуара : Аксессуары для зарядного устройства
Имя бренда : occkic
Происхождение : Материковый Китай
Сертификация : НИКТО
Характеристики:
1. Компактный дизайн, легко интегрируется и устанавливается.
2. Низкий уровень пульсаций выходного напряжения, обеспечивающий стабильное питание.
3. Поддерживает несколько выходных напряжений и обладает широкой применимостью.
4. Высокая эффективность преобразования, энергосбережение и снижение тепловыделения.
5. Широкий диапазон входного напряжения, совместим с несколькими источниками питания.
Параметр:

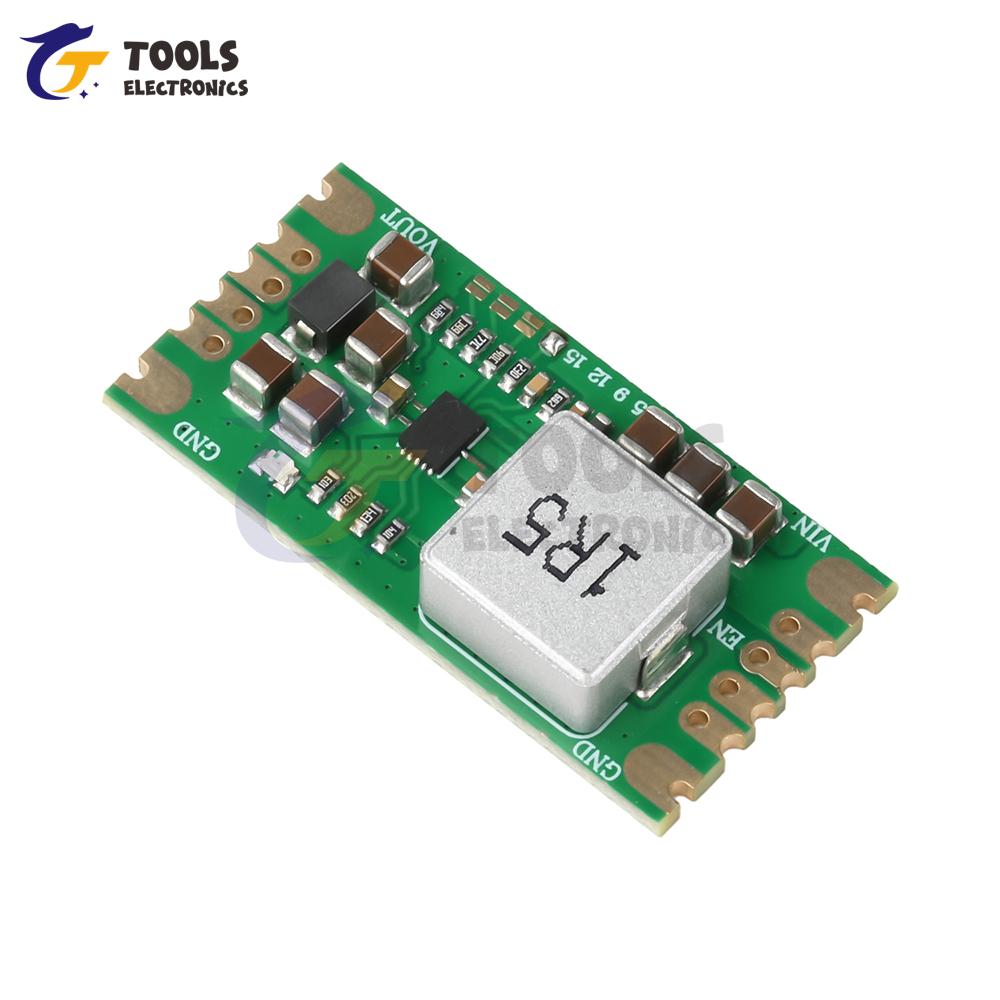

Модель модуля: MP3429
Тип модуля: Модуль повышения мощности
Входное напряжение: 2.7В-13В (рекомендуемое входное напряжение выше 3 В); Вход на 1 В ниже выхода)
Входной ток: 11б (MAX); Внутреннее ограничение тока переключателя
Выходное напряжение: 5В/9В/12В/15В
Выходная мощность: Средняя мощность 35 Вт (рассеивание тепла не требуется)
Эффективность преобразования: 90-97%
Скорость регулировки нагрузки: ± 0.5%
Скорость регулирования напряжения: ± 1%;
Статическое энергопотребление: 2мА (без нагрузки); 0.7мА (неисправный чип)
Частота переключения: 600кГц
Пульсации на выходе:
57мВ (Выгружен) (Режим прыжка по импульсу (ПСМ), с большой пульсацией при малом нагрузке)
22мВ（VIN:9В V0UT: 12В@200мА ）
39мВ（VIN:9В V0UT: 12В@1000мА ）
47мВ（VIN:9В V0UT: 12В@3000мА ）
Включение модуля: да
EN: Включен высокий уровень, внутренний подтягивающий резистор по умолчанию
EN: Низкоуровневый сбой, выключите boost Vout=Vin-0.3V
Защита модуля: Никто; Чип с защитой от перегрева 150 ℃
Процесс изготовления печатных плат: полуотверстие+процесс иммерсионного золочения
Способ установки: тип вывода, поверхностный монтаж SMD; Двухрядный DIP-корпус - шаг 2,54 мм
Особенности модуля: С индикатором выходного сигнала, низким уровнем шума, низкими пульсациями, сверхмалым размером

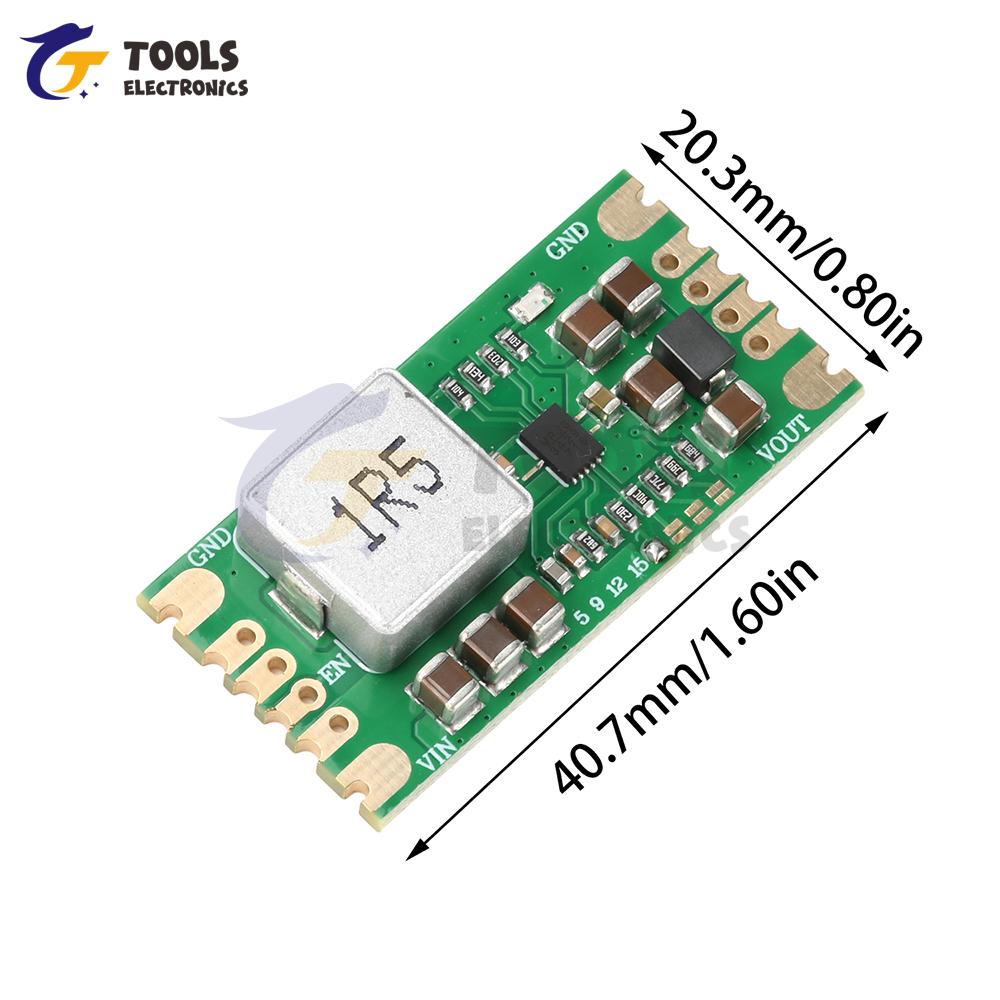

Размер модуля: 40,7x20,3x7,5 мм
Модуль подогрева: Чем выше нагрузка, тем сильнее нагрев
Рабочая температура: -25 ℃~125 ℃
Пакет включает ：
Модуль 1X
Меры предосторожности при использовании:
При использовании батарей в качестве входных клемм необходимо убедиться, что плата защиты батареи имеет достаточный ток.. Если этого недостаточно, пропустите защитную плату и подключите напрямую к аккумулятору. (Спецификация микросхемы указывает максимальный коммутируемый ток 21 А)
2. Полярность входных клем (плюс и минус) не должна быть перепутана, так как это приведет к выходу из строя.
3. Переключатель включения EN не может полностью отключить выход. После выключения выходное напряжение равно входному напряжению -0,3 В. (Микросхема internally connected by a diode and cannot be turned off.)
Этот модуль не подходит для питания индуктивных нагрузок, таких как двигатели, реле и динамики. (индуктивные нагрузки все имеют обратное напряжение, которое со временем может сжечь микросхему)
Решение заключается в подключении двунаправленного TVS-диода на выходном конце с напряжением на 1-3 В выше выходного напряжения.. Например, если выходное напряжение составляет 12 В, купите TVS-диод на 13-15 В и постарайтесь купить TVS-диод в более крупном корпусе, так как он имеет более долгий срок службы. )
