Способ связи : Другой
Имя бренда : occkic
Происхождение : Материковый Китай
Сертификация : НИКТО
Характеристики:
1. Низкое энергопотребление, низкий уровень пульсаций мощности, достаточное использование материала, эффективность и стабильность, безопасность и надежность.
2. Однокристальное микрокомпьютерное управление, стабильная и надежная работа, сильная помехоустойчивость
3. Встроенная стабилизация напряжения DC-CD, большой диапазон входного сигнала и низкое энергопотребление
4. Встроенное тестирование сенсорного переключателя, которое позволяет напрямую проверить стабильность, может быть запущено извне с помощью переключателя, оснащенного основанием для проводки и выводами, что делает его более удобным в использовании.
5. Широко используется, в основном, для управления бытовой техникой, различными бытовыми осветительными приборами и управления различной бытовой техникой.. Управление заводским оборудованием, используемое для управления различными слаботочными, высоковольтными и мощными изделиями.
Параметр:
Напряжение питания: DC5-28V широкое напряжение
Ток блока питания: более 100 МА
нагрузка: 250В 10А (переменный ток) или 30В 10А (округ Колумбия)
Размер: 50мм * 26мм
Диафрагма: 3MM

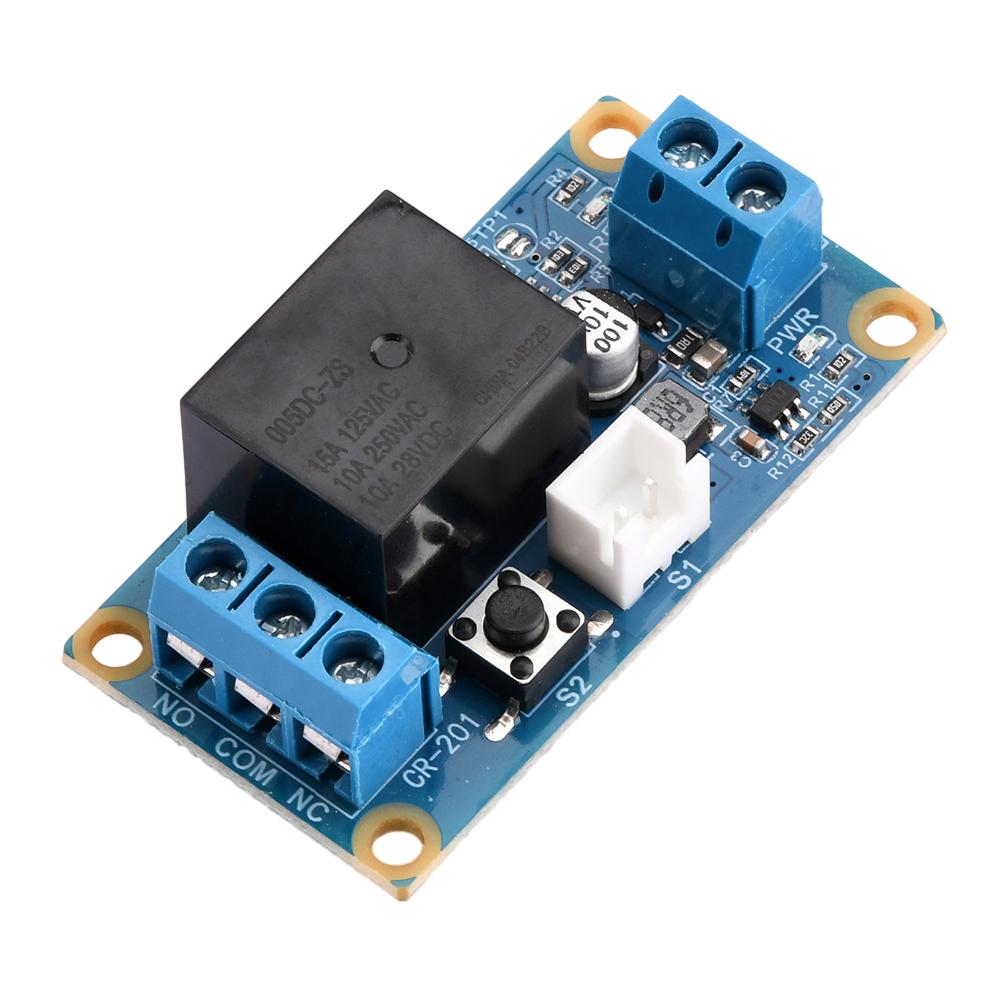

Интерфейс модуля:
Постоянный ток+: подключен к положительному полюсу постоянного тока напряжением от 5 до 28 В
округ Колумбия -: Подключен к отрицательному электроду постоянного тока
Северная Каролина: Нормально закрытый конец
COM: Общие
НЕТ: Постоянное открытие (см. схему электропроводки)
использование:
Нажмите кнопку S2, чтобы заблокировать реле, и нажмите ее еще раз, чтобы отключить реле.; Внешние контакты также можно использовать для переключения и срабатывания при низких уровнях.
Инструкции по использованию:
1. В соответствии со схемой подключения сначала подключите источник питания постоянного тока, и источник питания не может быть реверсирован.. Хотя есть защитная схема, ее нельзя реверсировать в течение длительного времени.. Во время установки доску можно прикрепить к окружающему объекту в зависимости от реальной ситуации.
2. Подключите провод и включите источник питания 5-28 В.. После включения питания загорится красный светодиод, указывая на нормальное включение питания.. Нажмите кнопку тестирования, реле будет активировано и заблокировано. (услышать «тиканье»), и одновременно загорится зеленый светодиод; Нажмите реле еще раз, чтобы отключиться и услышать ("тикающий"), при этом зеленый светодиод погаснет.
3. Срабатывание также может быть достигнуто с помощью внешних контактных переключателей.. Этот модуль оснащен клеммами и проводами, которые можно напрямую подключить к поворотному переключателю для использования.
4. Запуск также можно выполнить с использованием других сенсорных модулей, поскольку это триггер низкого уровня, он эффективен и имеет больше места для расширения.
5. Проводка не должна быть слишком тонкой, чтобы провод мог выдерживать соответствующий ток.
6. В этом модуле для управления нагрузкой используются реле, которые выдерживают нагрузку 250В 10А. (переменный ток) и 30В 10А (округ Колумбия); При 7А продолжительность жизни составляет 1 миллион.
7. Напряжение питания: Широкое напряжение 5-28 В.
8. Ток блока питания: больше 100МА.
9. Этот модуль использует стабилизацию напряжения постоянного тока, поэтому небольшой нагрев является нормальным явлением.. Нормальный нагрев реле даже после длительной работы является нормальным явлением.. Мощность нагрузки должна оставлять определенный запас для релейной нагрузки, чтобы избежать высокой мощности. (2000W) и длительная эксплуатация.
Пакет включает:
Модуль 1X
1X2P клеммный провод
метка:да
Материал: бумага
