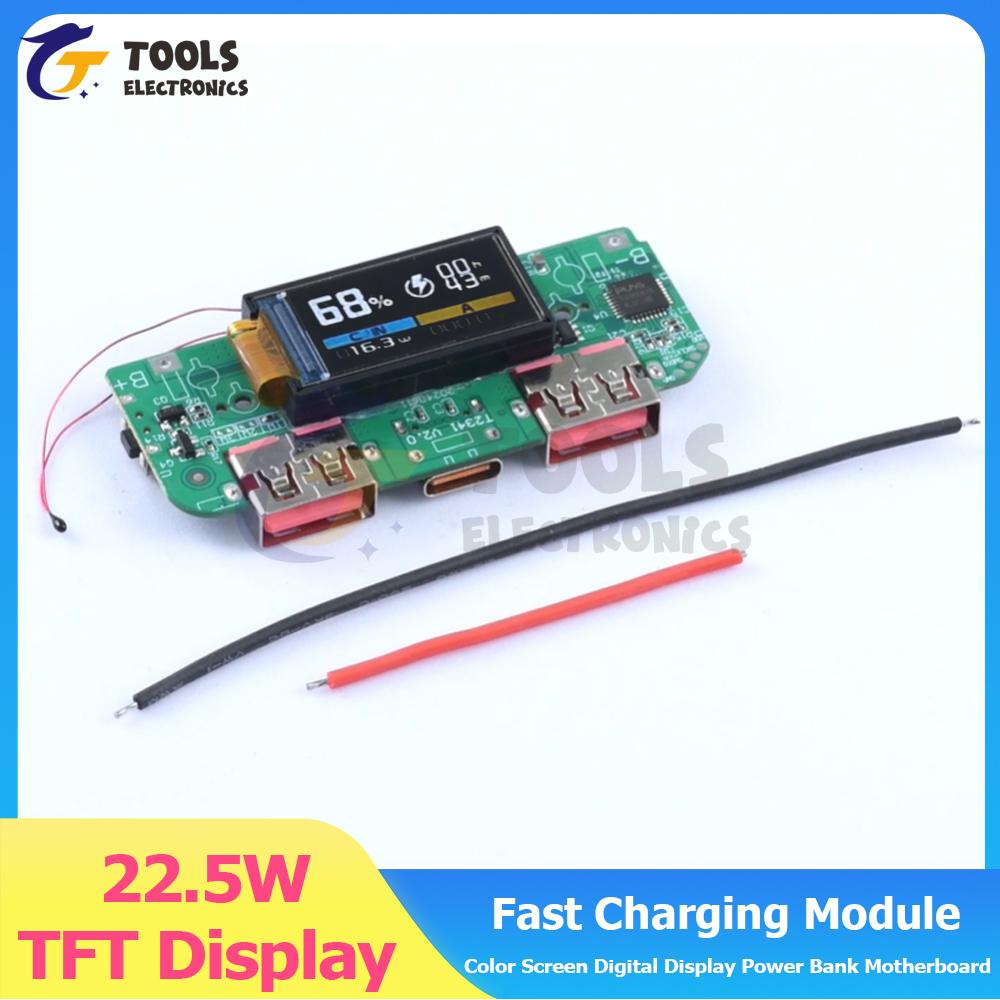

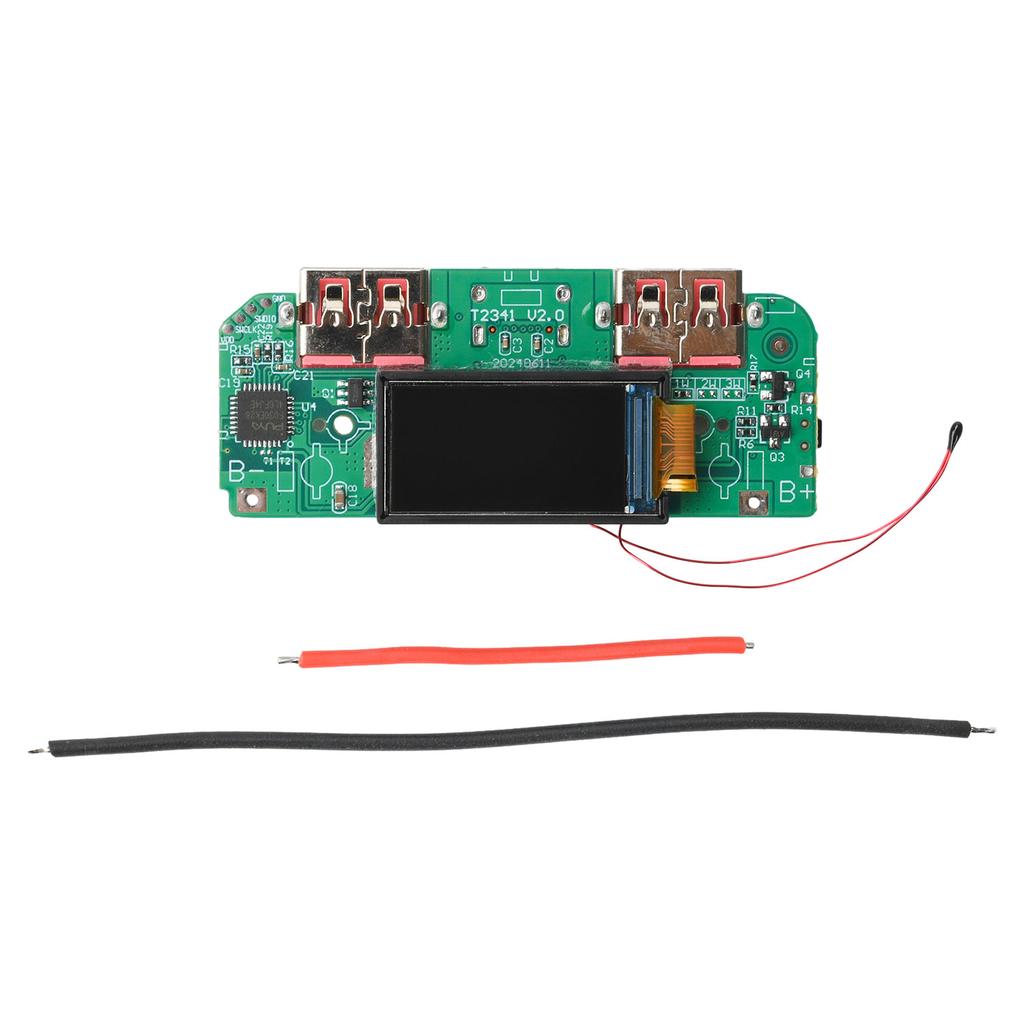

Модуль быстрой зарядки 22,5 В, Цветной TFT-экран, Цифровой дисплей, Power Bank, Материнская плата для тройной литиевой батареи, PDQC Быстрая зарядка

Тип объекта : плата pcb Имя бренда : occkic Происхождение : Материковый Китай

Характеристики: 1. Совместимость с несколькими протоколами: Поддержка PD/QC/APPLE и других основных протоколов, адаптация ко всем видам оборудования для быстрой зарядки 2. Четверная защита безопасности: Интеллектуальная защита от перезаряда/глубокого разряда/перенапряжения/перегрева, для предотвращения потенциальных рисков безопасности 3. Цветной TFT-экран отображение прочности: отображение мощности/напряжения/температуры в реальном времени, статус с первого взгляда 4. Дизайн платы без защиты: интегрированная функция защиты на материнской плате, прямая пайка аккумулятора для экономии места и упрощения сборки 5. Интеллектуальное самообучающееся питание: автоматически калибровать индикатор мощности после первого использования, точно отображая оставшуюся мощность аккумулятора Параметр: наименование товара: Модуль быстрой зарядки 22,5 Вт Входные параметры: 5В3А/9В2А/12В1,5А Выходные параметры: 5В3А/9В2А/12В1.5А/10В2.25А Интерфейсы: Настроить 1 порт быстрой зарядки Type-C (может заряжаться, а также выдавать энергию) + 2 порта USB для быстрой зарядки Протокол: PD, QC, APPLE, FCP, SCP, VOOC функция: с защитой от перезаряда / переразряда / перенапряжения / перегрева и другими видами защиты, высокий коэффициент преобразования, стабильность тока и напряжения уведомление: 22,5 Вт — это протокол сверхбыстрой зарядки, двунаправленная быстрая зарядка — это протокол PD20 Вт, одновременный вывод быстрой зарядки по нескольким интерфейсам отсутствует Инструкции по сборке: 1. Поскольку экран материнской платы хрупкий, при получении, пожалуйста, включите питание экрана, чтобы проверить, работает ли он нормально после пайки оловом. Провода экрана могут быть повреждены внешними силами, что приведет к поломке экрана. Пожалуйста, будьте внимательны и защищайте экран при использовании. 2. При нормальном использовании провода аккумулятора припаяны. Методы подключения, такие как скручивание проводов, зажимы типа «крокодил», пружинные зажимы и другие, приведут к недостаточному питанию, что повлияет на зарядку и разрядку. Необходимо обеспечить хорошую изоляционную защиту положительного и отрицательного контактов аккумулятора, чтобы избежать повреждений, вызванных касанием материнской платы в процессе использования. 3. Положительный контакт батареи подключить к разъему B+ на материнской плате, отрицательный контакт батареи подключить к разъему B-, не подключайте наоборот, неправильное подключение сожжет материнскую плату, на сгоревших микросхемах платы будут следы, это произойдет только при обратном подключении или коротком замыкании. 4. Доступ к батарее для использования 3,7-вольтовых тройных литиевых аккумуляторов, литий-железо-фосфатные аккумуляторы использовать нельзя. Аккумуляторы соединяются параллельно, а не последовательно; последовательное соединение приведет к слишком высокому напряжению и сожжет материнскую плату. 5. Материнская плата имеет функцию защиты, при пайке аккумуляторов не нужно добавлять плату защиты, плата защиты аккумулятора имеет ограничение по току, превышение лимита отключит выход. Инструкции по использованию: 1. При активации быстрой зарядки мобильного телефона, для различения общедоступных и частных протоколов быстрой зарядки, материнская плата оснащена интеллектуальным чипом быстрой зарядки, совместимым с основными общедоступными протоколами быстрой зарядки на рынке, чтобы удовлетворить потребности различных моделей мобильных телефонов в быстрой зарядке. Перед размещением заказа, пожалуйста, убедитесь, что их мобильные телефоны совместимы с общедоступными протоколами, чтобы избежать невозможности запуска быстрой зарядки! 2. При зарядке материнской платы возникает проблема перегрева. Во время работы зарядного устройства ток проходит через материнскую плату и чип, при преобразовании энергии происходят потери. Эта часть потерь выделяется в виде тепла. При быстрой зарядке мощность велика, и нагрев более заметен. Это нормальное физическое явление. 3. Сразу после подключения к аккумулятору цифровой дисплей будет показывать неточную мощность. Измеритель мощности поддерживает функцию самообучения емкости аккумулятора. После нескольких циклов заряда и разряда показания станут нормальными. Пакет включает: Модуль x1 Проводка x2 метка:да

Емкость батареи: 43200 Индикатор заряда: нет Количество портов: 1 порт
