0-60В 0-90В Цифровой Дисплей Регулируемый DC-DC Понижающий Стабилизатор Напряжения Постоянный Ток Высокомощный Блок Питания Понижающий Преобразователь

Диапазон напряжения : Низковольтный, не USB (ниже 75 В постоянного тока, ниже 50 В переменного тока) Электронный : нет Зарядное устройство в комплекте : N Включенная батарея : нет Химическое вещество, вызывающее особую обеспокоенность : никто Тип аксессуара : Аккумуляторные аксессуары Имя бренда : occkic Происхождение : Материковый Китай Сертификация : НИКТО

Характеристики: 1. Использование LCD1602 для отображения информации, кнопок и энкодеров для настройки параметров делает взаимодействие человека с компьютером более удобным; 2. Использование высококачественных силовых устройств в сочетании с контурами CV и CC, образованными прецизионными операционными усилителями, значительно улучшает характеристики модуля.; 3. Встроенный вентилятор для рассеивания тепла, небольшой подъем температуры; 4. Полностью цифровой дисплей, удобный и простой в использовании; 5. Выход постоянного напряжения и постоянного тока; 6. Используя усовершенствованный микропроцессор, кнопка может точно регулировать выходное напряжение и ток.; 7. Можно настроить автоматический вывод после включения питания. 8. С защитой от пониженного входного напряжения (ЛВП), защита от перенапряжения на выходе (ОВП), и защита от перегрузки по току (OCP). 9. С функцией связи он удобен для вторичной разработки. 10. Выходная мощность увеличена благодаря схеме защиты с мощным МОП-транзистором, что безопаснее;

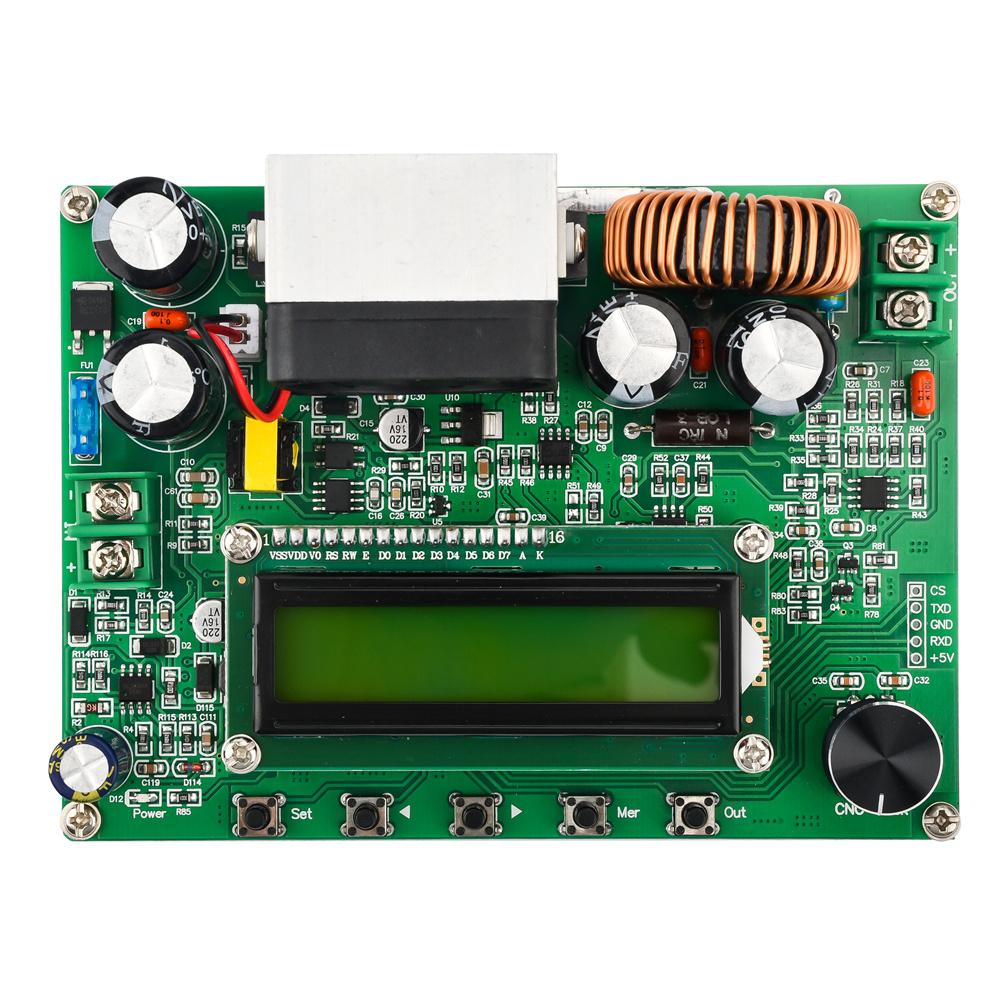

Описание товара: Цифровой понижающий модуль серии DPQ — это понижающий модуль с полнофункциональным цифровым ЖК-дисплеем, компактными размерами, высокой мощностью, высоким КПД, стабильной работой, выходом постоянного напряжения и постоянного тока. Он использует пере микропроцессорное управление и может управляться кнопками и энкодерами, что позволяет быстро и удобно регулировать параметры.. И он использует жидкокристаллический дисплей LCD1602, который может отображать выходное напряжение, ток, мощность, выходную емкость, входное напряжение, рабочее состояние и другую информацию в реальном времени.

Параметры продукта: модель: DPQ6012, DPQ9010 Диапазон входного напряжения: 10В ~ 100В Диапазон регулировки выходного напряжения: DPQ6012: 0~62В DPQ9010: 0 ~ 90 В Диапазон регулировки выходного тока: DPQ6012: 0～12A DPQ9010: 0 ~ 10А Режим защиты входа: защита от обратной полярности Режим защиты выхода: (Овп) перенапряжение, (Окп) сверхток, (Опп) превзойти, одолеть, слишком сильно включить Выходная мощность: DPQ6012: 0～720 Вт DPQ9010: 0～900 Вт Разрешение установки выходного напряжения: 10мВ Разрешение настройки выходного тока: 10мА Пульсации на выходе: < 100 мВ пик-пик (вход 48В, выход 24В, ток 5А) Коэффициент передачи пульсаций 100 Гц: < 1/10000 Типичная эффективность: 91% (вход 50 В, выход 30 В, ток 3 А) Точность отображения напряжения и тока: 10мВ Ошибка отображения напряжения: ±1%+20мВ Ошибка текущего отображения: ±2%+20мА Время отклика: < 50 мс Метод отвода тепла: бортовой радиатор и вентилятор охлаждения Состояние запуска вентилятора охлаждения: выходной ток более 1,5 А Температура рабочей среды: 0 ~ 60 °C Температура среды хранения: -20 ~ 70 °C Использовать среду; дизайн для использования в помещении, максимальная влажность 80% Габаритные размеры (Длина * Ширина * Высота): 135 x 95 x 38 (мм)

Инструкции по использованию проводка Правильно подключите вход (В) и выход (OUT) чтобы убедиться, что входное напряжение находится в требуемом диапазоне, а обратное подключение строго запрещено.

Установите значение напряжения и тока (1) Чтобы установить значение напряжения, нажмите кнопку «Установить», как показано на рисунке ниже, переключите знак «*» в положение, показанное на рисунке ниже, нажмите кнопку или нажмите кнопку, чтобы переместить курсор, и вращайте кодировочную ручку, чтобы отрегулировать величину параметра. (2) Установите текущее значение, нажмите кнопку «Set» (Установить), как показано на рисунке ниже, переключите знак «*» в положение, показанное на рисунке ниже, нажмите клавишу или щелкните клавишу, чтобы переместить курсор, и поверните кодировочную ручку для регулировки значения параметра. (3) Как показано на рисунке выше, 17,8 В — это входное напряжение. (4) После установки параметров нажмите кнопку «Вывод», чтобы выполнить вывод, если установленные параметры. В случае внесения изменений система сохранит установленные параметры, и последние сохраненные параметры будут выводиться по умолчанию при выключении и повторном включении питания.

стартовый выход После установки значения выходного напряжения и тока вы можете напрямую нажать кнопку «Out» для включения или выключения выхода.. После включения выхода интерфейс дисплея выглядит так, как показано на рисунке ниже.

Отрегулируйте значение напряжения и тока в выходном состоянии В состоянии вывода нажмите «Установить», чтобы переключиться и задать напряжение или ток, нажмите кнопку или нажмите кнопку, чтобы переместить курсор, и поверните кодировочную ручку, чтобы отрегулировать значение параметра.

Отображение емкости и функции времени Как показано на рисунке ниже, в состоянии вывода нажмите кнопку «Mer» для переключения функции отображения.

Функция настройки системных параметров Прибор имеет 4 группы параметров, которые можно настроить: Введите значение пониженного напряжения (ЛВП), После включения функции LVP, когда значение входного напряжения ниже установленного значения LVP, прибор автоматически отключит выход.: Значение перенапряжения на выходе (ОВП), После включения функции OVP прибор автоматически отключит выход, если выходное напряжение превысит установленное значение OVP.: Значение выходного перегрузочного тока (OCP). После включения функции OCP прибор автоматически отключит выход, если значение выходного тока превысит установленное значение тока OCP.: Восстановить выходное значение (СТР). После включения функции STR прибор автоматически включит выход, когда значение входного напряжения превысит установленное значение напряжения STR, при срабатывании защиты от пониженного напряжения. (ЛВП) выход выключен: Функция автоматического выхода при включении питания (ATO), После включения функции автоматического вывода при включении питания модуль будет автоматически выдавать сигнал при подаче питания, и нет необходимости нажимать кнопку «Out» для включения вывода. 1. Методы настройки LVP, OVP, OCP и STR схожи.. Возьмем, к примеру, укладку LVP. Когда выход выключен, нажмите кнопку «Установить». Когда символ "*" исчезнет, как показано на рисунке ниже, поверните энкодер по часовой стрелке, чтобы перейти на страницу настроек параметров. 2. Нажмите кнопку «Выкл.», чтобы включить или выключить функцию защиты, нажмите кнопку «Уст.», чтобы отобразить курсор, нажмите кнопку нажатия или кнопку нажатия, чтобы переместить курсор, и поверните кодировочную ручку, чтобы отрегулировать размер параметра. 3. Нажмите «Установить», и после того, как курсор исчезнет, вращайте энкодер по часовой стрелке, чтобы переключать категории параметров, и вращайте против часовой стрелки, чтобы выйти из функции настройки параметров. 4. Нажмите «Mer», чтобы сохранить настройки. 5. Войдите в функцию автоматического включения выхода при включении питания (ATO), нажмите кнопку «Out», чтобы включить или отключить функцию автоматического включения выхода при включении питания, а затем нажмите «Mer» для сохранения настроек.;

Протокол Скорость: 9600 бит/с; Уровень 3.3В TTL Команда записи данных: Формат команды: : (Английская двоеточие) + w + X (командный символ) + XXXX (строка данных) + с (конечный символ) (1) Команда установки значения выходного напряжения :wu1134s Установите значение выходного напряжения 11,34 В :wu0134s Установите значение выходного напряжения 1,34 В (2) Команда установки значения выходного тока :wi0100s Установите значение выходного тока 1,00 А :wi0050s Установите значение выходного тока 0,50 А (3) Установите состояние на включено или выключено :wo0001s включить вывод :wo0000s выключить выход (4) Произнесите команду для сохранения параметров :wm0s Вызвать сохраненный адрес параметр позиции 0 :wm5s вызов сохранить адрес 5-позиционный параметр (5) Сохранить параметры :ws0s Сохранить установленное значение напряжения и тока в адресный бит 0 :ws5s Сохранить заданное значение напряжения и тока в ячейку 5

Команда чтения данных: Формат инструкции: : (Английская двоеточие)+r+X (командный символ)+с (конечный символ) (1) Команда чтения значения выходного напряжения :rus Вернуть данные: #ru0000800s Фактическое выходное напряжение составляет 8,00 В (2) Команда чтения значения выходного тока :ris Вернуть данные: #ri0000050s Фактический выходной ток составляет 0,50 А (3) Прочтите инструкцию по выводу номера AH :rcs данные возврата: #rc0000050s фактическая емкость 0,50 Ач (4) Читать команду значения установленного напряжения :rvs Вернуть данные: #rv0000800s Фактическое напряжение в комплекте составляет 8,00 В (5) Прочтите команду для установки электрического значения :ras Вернуть данные: #ra0000800s Фактическое напряжение в наборе составляет 8,00 А (6) Команда чтения статуса вывода :ros возвращает данные: #ro0000001s вывод включен; #ro000000s вывод отключен

Меры предосторожности: Модуль имеет функцию защиты от пониженного напряжения на входе (ЛВП) и выходное значение восстановления (СТР), если значение защиты от пониженного напряжения на входе (ЛВП) установлено, и функция LVP включена; и значение выходного параметра восстановления (СТР) также установлен, и включите функцию STR, чтобы при напряжении питания ниже LVP выход отключался, а при напряжении питания выше (СТР) значение, модуль снова включит выход.

Список продуктов: Модуль 1X метка:да
