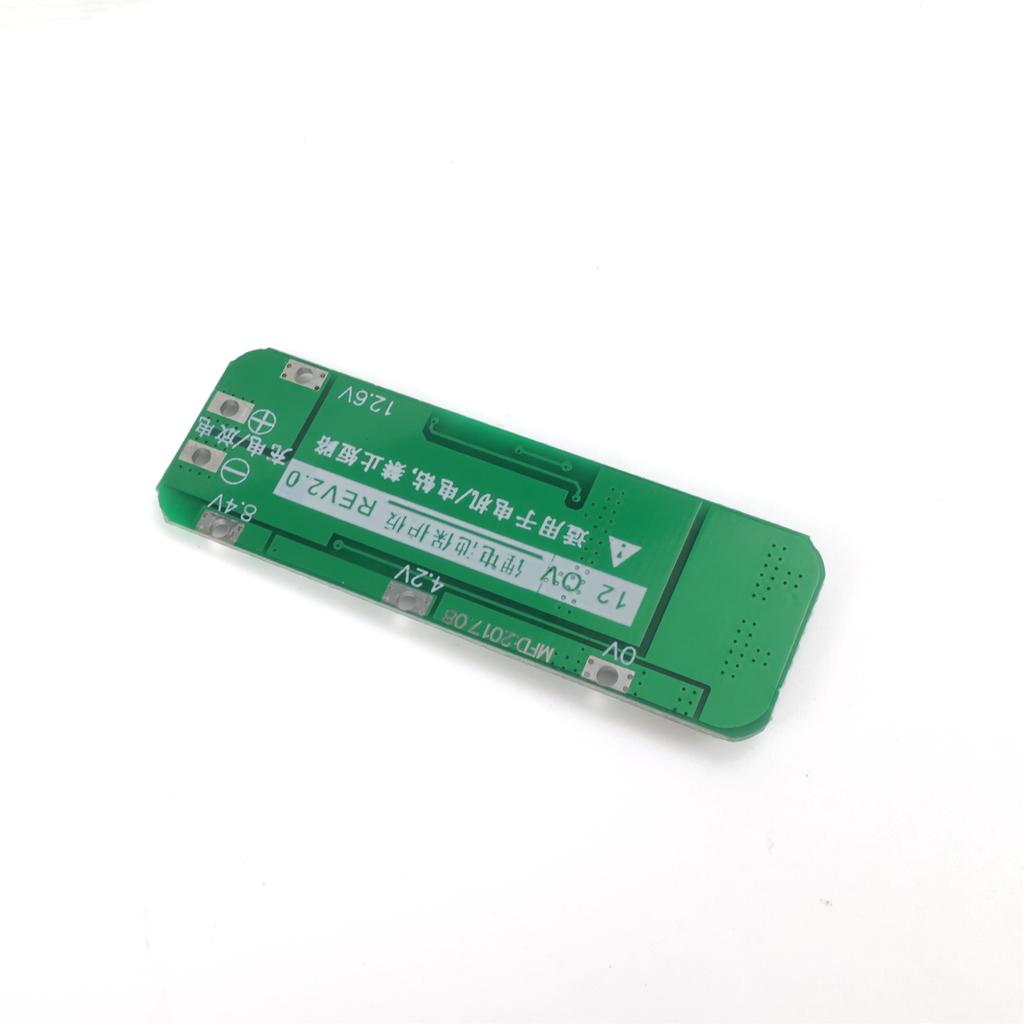

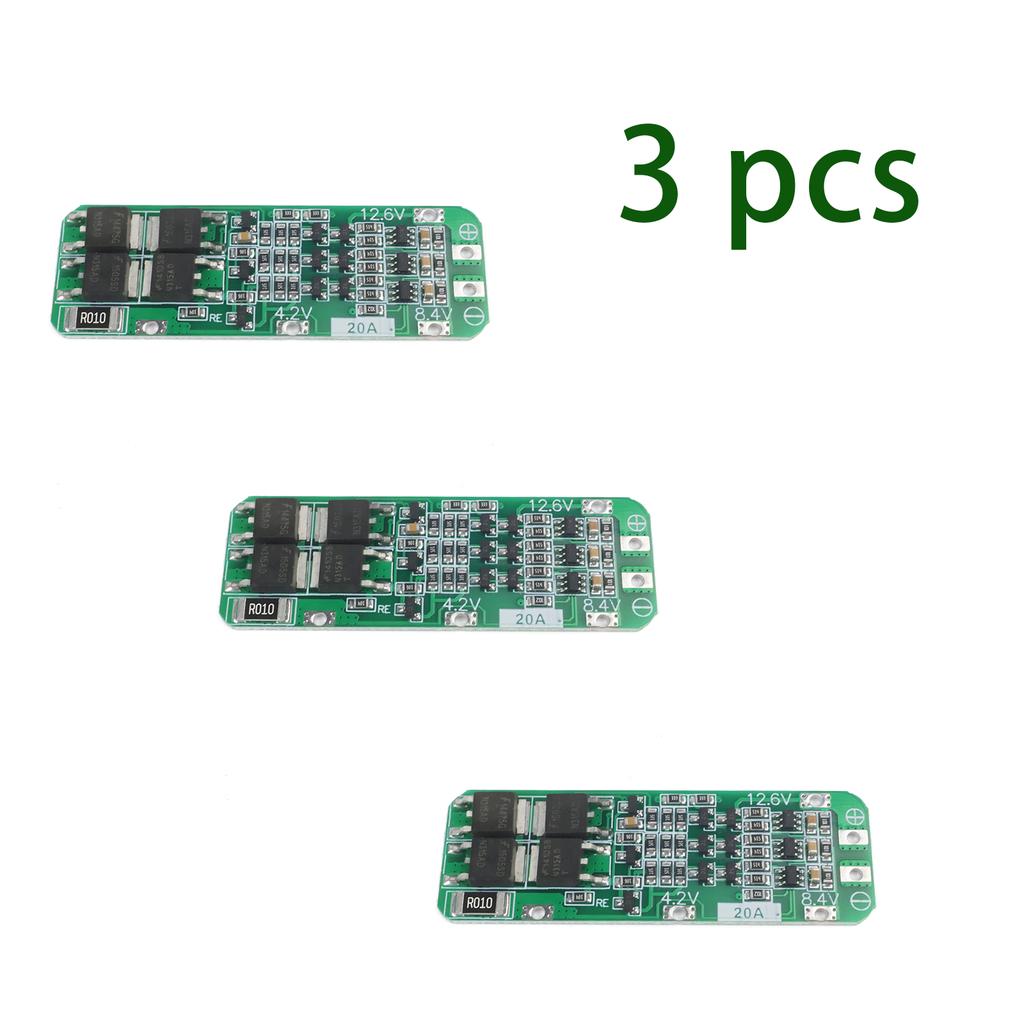

Плата защиты литий-ионного аккумулятора 3S BMS 20A 12.6V с платой балансировки Cell Eq, защита от перегрузки по току для 18650, мотор дрели

Химическое вещество, вызывающее особую обеспокоенность : никто Тип : модуль Происхождение : Материковый Китай Состояние : новый

Плата защиты литий-ионного аккумулятора 3S 20A BMS с балансировкой, защитой от перегрузки по току – 12,6 В для двигателя дрели 18650 и электроинструментов. Безопасно и надежно! Основные характеристики и преимущества Защита 3S Li-ion: Для 3 последовательно соединенных ячеек (3,6 В/3,7 В), полная зарядка 12,6 В.

20А непрерывного тока: Подходит для дрелей, двигателей, электроинструментов.

️ Встроенный баланс: Выравнивает напряжения ячеек во время зарядки – продлевает срок службы аккумулятора.

️ Множественная защита: Перезаряд, переразряд, перегрузка по току, короткое замыкание.

Управление зарядкой: Напряжение зарядки 12,6–13,0 В, автоматическое отключение.

Компактный размер: 59×20×3,4 мм – легко интегрируется. Описание товара Нужна надежная защита для вашего 3S 18650 аккумулятора? Эта плата защиты литий-ионного аккумулятора 3S 20A — идеальное решение. Разработан для 3 последовательно соединенных ячеек, обеспечивает защиту от перезаряда, переразряда, перегрузки по току и короткого замыкания.. Непрерывный ток разряда 20 А подходит для дрелей, двигателей и электроинструментов. Встроенная балансировка обеспечивает равномерную зарядку всех ячеек – продлевая срок службы аккумулятора. Используйте литий-ионное зарядное устройство 12,6 В. Компактный размер (59×20×3,4 мм) упрощает интеграцию. Идеально подходит для DIY-аккумуляторов, модернизации инструментов и робототехники – безопасный и долговечный. Краткое руководство пользователя и важные советы Что это делает и что вам нужно Эта доска:

Защита от перезаряда, переразряда, перегрузки по току, короткого замыкания для 3S Li-ion

Балансировка ячеек во время зарядки

20А непрерывный разряд Эта доска НЕ: Работа с LiFePO4 аккумуляторами, смешанная емкость/возраст ячеек, водонепроницаемый Вам понадобится: 3 подобранных аккумулятора 18650, зарядное устройство Li-ion 12,6 В, никелевые полосы/провода Подключение и использование в 3 шага ️ Порядок подключения (критический): 1. Сначала подключите B- (упаковка негатив)

2. Затем подключите B2

3. Затем подключите B1

4.Наконец, подключите B+ (упаковать позитивно)

5. После подтверждения подключите P+ / P-

Неправильный порядок или подключение могут повредить BMS! Критические предупреждения Сопоставление ячеек: Используйте идентичные ячейки (такая же емкость, внутреннее сопротивление, возраст). Зарядить все до одного напряжения (3,6-3,8 В) перед сборкой.

Зарядное устройство: Необходимо использовать специальное зарядное устройство для литий-ионных аккумуляторов 12,6 В. НЕ используйте источник питания 12 В напрямую.

Лимит по току: Непрерывно ≤20А. Пик может вызвать срабатывание защиты.

Высокая температура: BMS будет нагреваться при высоком токе – обеспечьте вентиляцию.

Изоляция: После пайки заизолируйте рыбьей бумагой или термоусадочной трубкой – предотвратите короткие замыкания. Ссылка на защиту Общие вопросы Как выбрать ячейки? Используйте тот же , емкость, внутреннее сопротивление и возраст. Смешивание ячеек вызовет проблемы с балансировкой и может привести к возгоранию.

Почему он не заряжается?

Проверьте, что зарядное устройство 12,6 В типа Li-ion

Проверьте порядок подключения (B- → B2 → B1 → B+)

Проверьте напряжения ячеек – если напряжение какой-либо ячейки >4,25 В, активна защита от перезаряда.

Проверьте соединения P+ / P-

Нет выходного напряжения?

Проверьте, если напряжение какой-либо ячейки <2,5 В – необходимо зарядить для активации

Сработала защита от короткого замыкания – отключите нагрузку, подождите несколько секунд

Проверьте проводку

Как работает балансировка? Во время зарядки, если напряжение одного элемента выше, чем у других, ток шунтирования (~ 50 мА) замедляет его рост, поэтому все ячейки достигают полного напряжения одновременно. Требуется достаточное время зарядки.

Можно ли использовать с LiFePO4? нет. LiFePO4 имеет разное напряжение (3,65 В полный). Выберите специализированный BMS для LiFePO4. Характеристики модель: BMS для Li-ion аккумуляторов 3S 20A

Тип батареи: 3S Li-ion (Ячейки 3,6 В / 3,7 В)

Напряжение зарядки: Постоянный ток 12,6 В – 13,0 В

Непрерывный ток разряда: 20A макс

Защита от перезаряда: 4,25 В ±0,05 В на ячейку

Защита чрезмерной разрядки: 2,5 В ±0,1 В на элемент

Функция баланса: да (балансировка заряда)

Защита: Перезаряд, переразряд, перегрузка по току, короткое замыкание

Внутреннее сопротивление: <20 мОм

Габаритные размеры: приблизительно. 59 мм × 20 мм × 3,4 мм

Вес: приблизительно. 8g

Рабочая Температура: -20°C ~ +80°C

метка:да
