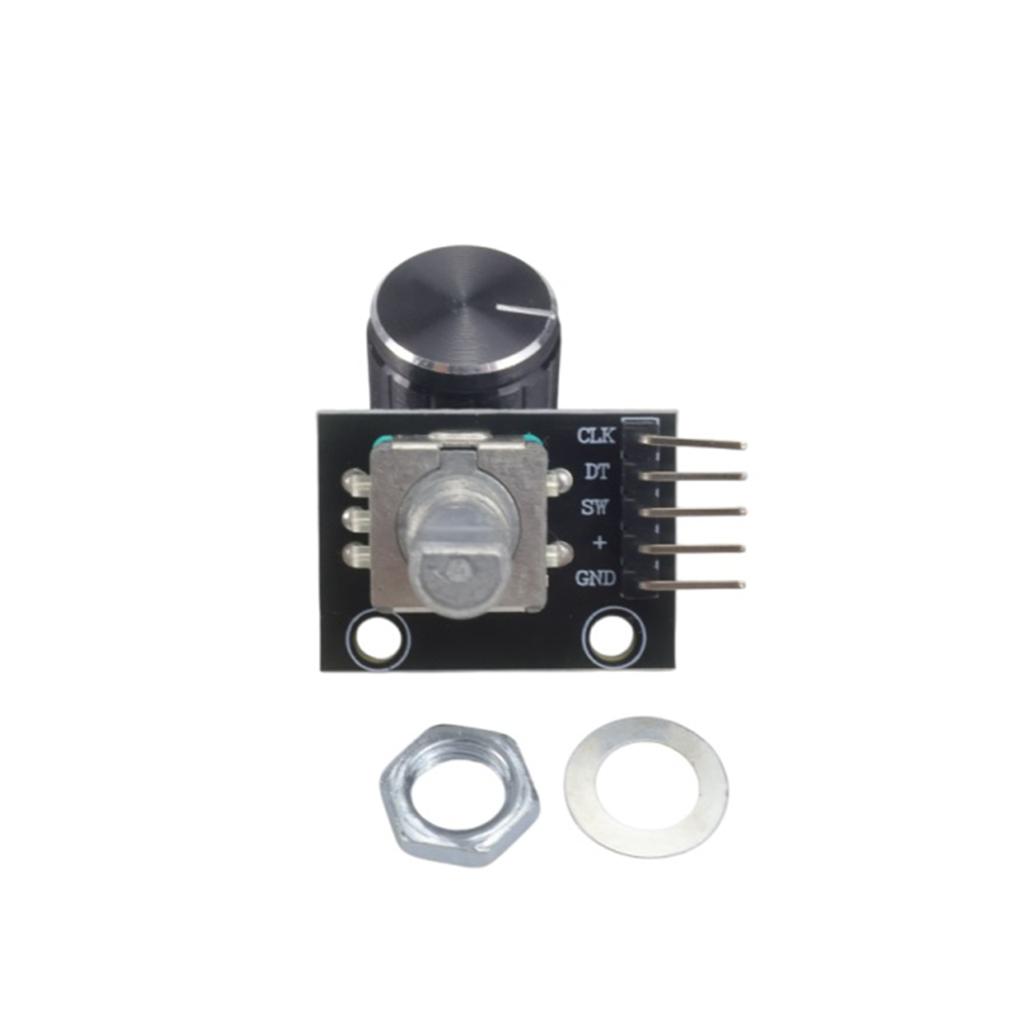

KY-040 360 Градусов EC11 Вращающийся Энкодер Модуль Кирпичный Датчик Переключатель Плата Разработки для Arduino С Пинами Ручкой Колпачок DIY 5В

Количество : 1 Химическое вещество, вызывающее особую обеспокоенность : никто пакет : SMD is_d : да Тип : Регулятор напряжения Происхождение : Материковый Китай Состояние : новый

KY-040 360 Градусов EC11 Вращающийся Энкодер Модуль Сенсорный Датчик Переключатель Плата Разработки для Arduino С Пинами Ручкой Колпачком DIY 5В. Основные характеристики и преимущества ️ Бесконечное вращение на 360° + Кнопка: Энкодер EC11 с непрерывным вращением и встроенным нажимным переключателем. Поворачивайте для настройки значений, нажимайте для подтверждения — полное взаимодействие с меню в одном компоненте.

Стандартное 5 В, Прямое подключение к Arduino: VCC к 5В, общий GND, три сигнальных провода (SW/DT/CLK) для направления вращения и состояния кнопки. Четко обозначенные контакты, простое подключение.

Модуль в стиле «кирпич», готов к использованию с макетной платой: Стандартный шаг контактов 2,54 мм. Вставляйте прямо в макетные платы или подключайте с помощью проводов Dupont. Монтажные отверстия для крепления к панели.

Версия с колпачком ручки, готова к использованию: Доступна опция «С колпачком ручки». Колпачок плотно садится на вал энкодера — не проскальзывает при вращении, четкий тактильный щелчок при нажатии.

Универсальный для множества сценариев: Регулировка громкости, прокрутка меню, установка значения, скорость двигателя, яркость светодиодов — все, что требует вращательного + нажатия взаимодействия. Описание товара Хотите добавить физический поворотный регулятор в свой проект Arduino? Модуль поворотного энкодера KY-040 — это интерактивное ядро, которое вам нужно. Оснащен энкодером EC11 с бесконечным вращением на 360° и встроенным нажимным переключателем. Вращайте по часовой стрелке для увеличения, против часовой стрелки для уменьшения, нажмите для подтверждения — интуитивно понятное управление меню. Питание 5В, три сигнальных провода считывают все состояния. Стандартные разъемы 2,54 мм для использования с макетной платой. Доступно с колпачком ручки — не нужно искать колпачки отдельно. Характеристики уведомление: Все размеры измерены вручную, возможна погрешность 1-3 мм. Фактический цвет может незначительно отличаться от изображений из-за освещения. Пожалуйста, обратитесь к физическому элементу. Краткое руководство пользователя и важные советы Что это такое и что следует проверить Это: Модуль поворотного энкодера KY-040. Энкодер EC11, вращение на 360° + кнопка. 5В.

Это НЕ ТАК: Абсолютный энкодер (позиция сбрасывается при потере питания). Не энкодер шагового двигателя.

Тебе нужно: Arduino/ESP32, соединительные провода Dupont "мама-мама", макетная плата. Руководство по проводке 1.GND → GND 2.VCC → 5В 3.SW → Сигнал кнопки (НИЗКО при нажатии) 4.DT → Сигнал вращения A 5.CLK → Сигнал вращения B ️ Установка ручки: Совместите плоскую сторону колпачка с плоской стороной вала энкодера. Нажимайте аккуратно — не стучите, иначе внутренние компоненты энкодера могут быть повреждены. Советы по использованию 1. Требуется подавление дребезга: Механические энкодеры производят дребезг сигнала. Добавьте задержку подавления дребезга 2-5 мс в код, иначе показания будут нестабильными. 2. Обнаружение направления: Когда CLK меняется, прочитать DT. DT равно CLK = по часовой стрелке; DT отличается от CLK = против часовой стрелки. 3. Чтение кнопок: SW обычно ВЫСОКИЙ, становится НИЗКИМ при нажатии. Подавление дребезга и для кнопки тоже. Общие вопросы Значения прыгают случайным образом при вращении? 1) Добавить задержку подавления дребезга 2-5 мс. 2) Проверьте проводку. 3) Разные партии кодировщиков могут требовать немного более длительных задержек.

Нажатие кнопки не обнаружено? 1) Проверить проводку SW. 2) Установите режим SW пина в INPUT_PULLUP в коде. 3) При нажатии вы должны почувствовать отчетливый «щелчок».

Направление вращения изменено на противоположное? Поменяйте местами провода DT и CLK или измените логику направления в коде.
