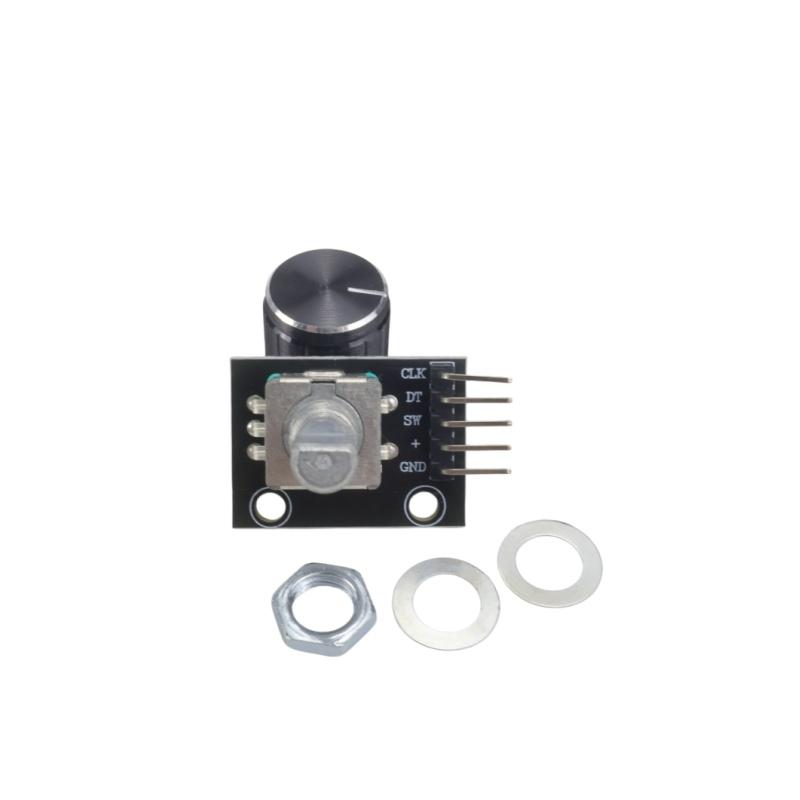

Модуль поворотного энкодера KY-040, 360 градусов, 20 импульсов, с кнопкой-толкателем, черная алюминиевая ручка, EC11, 5 В, управление меню для Arduino DIY

Химическое вещество, вызывающее особую обеспокоенность : никто Тип : модуль Происхождение : Материковый Китай Состояние : новый

Точное цифровое управление! Модуль поворотного энкодера KY-040 – 360° бесконечное вращение, 20 PPR, кнопка-переключатель, с черной алюминиевой ручкой. Идеально для управления меню Arduino и регулировки громкости! Основные характеристики и преимущества Бесконечное вращение на 360°: Нет механических ограничителей – бесконечное вращение в любом направлении для более длительного срока службы.

️ 20 импульсов на оборот: Высокая точность с определением направления (по часовой стрелке/против часовой стрелки).

Встроенная кнопка: Вал нажимается – действует как цифровой переключатель для подтверждения в меню или сброса функции.

Совместимо с 5В: Встроенные подтягивающие резисторы и конденсаторы подавления дребезга – чистые цифровые сигналы для Arduino.

Подключи и играй: 5-контактный разъем (Земля, +, SW, DT, CLK) – простое подключение.

Премиальная черная алюминиевая ручка: Элегантная алюминиевая конструкция с удобной рукояткой – улучшает внешний вид вашего проекта. Основные характеристики и преимущества Хотите профессиональную навигацию по меню и управление параметрами для вашего проекта Arduino? Этот модуль поворотного энкодера KY-040 — идеальный выбор. Он оснащен конструкцией инкрементного энкодера с бесконечным вращением на 360° и 20 импульсами на оборот, что позволяет точно определять направление и угол вращения.. Встроенная кнопка-толкатель добавляет функцию щелчка для подтверждения выбора в меню.. Встроенные подтягивающие резисторы и развязывающие конденсаторы обеспечивают чистый выходной сигнал.. Мы дополнили его черной алюминиевой ручкой – премиальное ощущение, стильный внешний вид, идеально подходит для DIY-проектов.. Идеально подходит для цифровых регуляторов громкости, управления положением двигателя и систем меню Arduino. Краткое руководство пользователя и важные советы Что это делает и что вам нужно Этот продукт делает:

Определяет направление и угол вращения (инкрементальный энкодер)

20 импульсов на оборот (20 ППР)

Встроенная кнопка для действий по клику

Цифровой выход – прямое подключение к МК Этот продукт НЕ: Выход аналогового напряжения, запоминание положения после потери питания (только инкрементальный), работать напрямую с 3,3-вольтовыми системами Вам понадобится: Arduino/5V МК, соединительные провода, 5В источник питания В коплект входит:

1 комплект: Модуль KY-040 ×1 + Черная алюминиевая ручка ×1

2 набора: Модули ×2 + Ручки ×2

5 комплектов: Модули ×5 + Ручки ×5 Подключение и использование в 3 шага ️ Важные предупреждения: Предупреждение о напряжении: Этот модуль предназначен для работы от 5 В. Не подключать напрямую к системам 3,3 В (ESP8266/ESP32) – Сигналы 5 В могут повредить GPIO-пины 3,3 В. При необходимости используйте преобразователь уровня.

Декодирование сигнала: Энкодер выдает квадратурные сигналы. Вы должны декодировать оба вывода CLK и DT, чтобы определить направление.. Он НЕ выдает простое аналоговое значение или абсолютное положение.

Контактный отказ: Механические энкодеры имеют присущие им дребезг. Хотя модуль имеет базовую фильтрацию дребезга, добавьте программную фильтрацию дребезга в свой код для надежных показаний.

Нет абсолютного позиционирования: Это инкрементальный энкодер. Он сообщает только об изменениях положения. Оно НЕ запоминает свое положение при отключении и включении питания. Ваш код должен поддерживать счетчик. Общие вопросы Почему значение скачет при вращении? Дребезг контактов может вызывать ложные срабатывания. Добавить программное подавление дребезга (например, задержка 1-2 мс) в вашем коде. Модуль имеет базовую аппаратную фильтрацию – программная фильтрация дребезга дополнительно стабилизирует показания.

Могу ли я использовать это с ESP32? Не напрямую. ESP32 и другие системы на 3,3 В могут быть повреждены сигналами 5 В. Используйте преобразователь уровня (5В → 3,3В) или выберите совместимый с 3,3 В энкодер.

Что происходит с положением после потери питания? Это нормально для инкрементальных энкодеров. Если вам требуется запоминание положения, сохраните значение счетчика в EEPROM в вашем коде или используйте абсолютный энкодер.

Какая на ощупь ручка? Черная алюминиевая ручка изготовлена из высококачественного алюминия с матовой отделкой – удобный захват с отчетливой тактильной отдачей при вращении. Характеристики модель: КЮ-040

Рабочее напряжение: DC 5V

разрешение: 20 импульсов на оборот (20 ППР)

Вращение: 360°, бесконечный

Встроенный переключатель: Нажать кнопку (вал привода)

Выходные сигналы: CLK (Часы), DT (Данные), SW (переключатель)

Интерфейс: 5-контактный (Земля, +, SW, DT, CLK)

Размер модуля: приблизительно. 31 мм × 19 мм × 29 мм

Совместимые платформы: Arduino, Raspberry Pi (с преобразователем уровня), СТМ32 (5-вольтовые системы)

Ручка (Черный алюминий)

Материал: Алюминиевый сплав

цвет: черный (матовая поверхность)

Монтаж: Резьбовой (подходит к валу энкодера)

Совместимость: KY-040, EC11 и энкодеры с 6-мм валом уведомление: Из-за ручного измерения, пожалуйста, допустите ошибку 1-3 мм. Цвет может незначительно отличаться из-за различий мониторов. Пожалуйста, обратитесь к фактическому продукту.

метка:да

Длина кабеля: 2 м
