p{margin-block-start: 0; маржа-блок-конец: 0}Набор инфракрасных передатчика и приемника ИК: Несущая частота 38 кГц, Цифровой сигнал 5 В, Полностью совместим с Arduino – Надежное решение для проектов ИК-дистанционного управления и декодирования сигналов!
Основные характеристики и преимущества:
Комплект передатчика и приемника: Включает в себя как ИК-передатчик, так и ИК-приемник, сопряженные для различных экспериментов по инфракрасной связи.
Стандартная несущая частота 38 кГц: Использует наиболее распространенную несущую частоту 38 кГц, совместим с большинством протоколов ИК-пультов ДУ (NEC, SONY, RC5 и т. д.).
Питание 5В, Цифровой выход: Модули работают от 5 В, напрямую совместимы с Arduino, ESP32, STM32 и другими популярными платами.. Выход представляет собой стандартный цифровой сигнал – легко программируется.
Компактный размер, Простое крепление: Только передатчик 23,5×20,8 мм, приемник 22,5×18,8 мм.
Стабильная производительность, Надежная передача:
Дальность действия передатчика: ~1,3 метра (при 5В)
Диапазон приемников: До 10 метров
Угол передатчика: ~20° (сосредоточены)
Угол приемника: ~35° (широкий)
️ Широкий диапазон рабочих температур: -от 25°C до +85°C, подходит для различных внутренних/наружных условий.
Описание товара:
Этот набор ИК-передатчика и приемника — ваш идеальный старт в мир беспроводной инфракрасной связи. Передающий модуль использует инфракрасный светодиод 940 нм для излучения цифровых сигналов, модулированных на частоте 38 кГц.. Приемный модуль оснащен интегрированной головкой ИК-приемника, которая чувствительно улавливает инфракрасные сигналы с расстояния до 10 метров и выдает демодулированные цифровые сигналы.. Оба модуля работают от 5 В с цифровыми интерфейсами сигналов, подключаясь напрямую к микроконтроллерам, таким как Arduino, без сложной внешней обвязки.. С помощью простой программы вы можете реализовать обучение ИК-пульту дистанционного управления, управление бытовой техникой, обнаружение препятствий, инфракрасную связь и многое другое.. Независимо от того, строите ли вы умный дом, делаете ИК-пульт или изучаете ИК-протоколы, этот набор является незаменимым инструментом.
Важные замечания перед использованием!
【Уточнение продукта】: Это ИК-модули передатчика и приемника, А НЕ полный пульт дистанционного управления!
Они требуют микроконтроллер (например, Arduino) и программирование для передачи и приема ИК-сигналов. Их нельзя использовать как готовый пульт дистанционного управления прямо из коробки.
️ 【Наиболее распространенные заблуждения и неправильное использование】
1. Требуется программирование: Сами модули не декодируют и не передают фиксированные коды. Вам нужно написать код или использовать существующие ИК-библиотеки (как библиотека IRremote для Arduino) чтобы контролировать их.
2. Блок питания ДОЛЖЕН быть 5 В: Модули предназначены только для 5 В. НЕ подключать к 3,3 В (может вызвать нестабильность) или >5В (повредит модуль). При подключении к Arduino, VCC подключается к 5В.
3. Ограниченный радиус действия передатчика: При питании 5 В эффективная дальность передачи составляет около 1,3 метра. Для более дальних расстояний рассмотрите возможность увеличения тока привода. (с правильным ограничением тока светодиодов) или используя более чувствительный приемник. Этот модуль не предназначен для связи на больших расстояниях.
4. Выход приемника цифровой: Приемник выдает демодулированные цифровые сигналы (ВЫСОКИЙ/НИЗКИЙ уровни), НЕ аналоговое напряжение. Вам нужно измерять длительность импульсов с помощью вашего микроконтроллера, чтобы декодировать сигнал.
5. Правильное подключение критически важно: Три контакта - это DAT (вывод данных), VCC (5V), и ВНД. Неправильное подключение может повредить модуль.
6. Помехи от окружающего освещения: Сильные инфракрасные источники (солнечный свет, лампы накаливания) может создавать помехи для приемника, вызывая ошибки или уменьшение дальности действия. Избегайте прямого воздействия яркого света.
【Правильные шаги использования】
1. Проводка: Подключите VCC к 5V Arduino, GND к GND, а DAT к цифровым пинам. (например, передатчик к D3, приемник к D2).
2. Установить библиотеку: Установите библиотеку IRremote (или другая ИК-библиотека) в вашей Arduino IDE.
3. Написать/Загрузить код: Запустите примеры скетчей, такие как IRrecvDemo (получатель) или IRsendDemo (передатчик).
4. Контрольная работа: Направьте пульт от телевизора на приемник и проверьте декодированные данные в серийном мониторе.. Или направьте передатчик на приемник, чтобы проверить связь.
【Дополнительные примечания】
Угол передатчика: Светодиод передатчика имеет направленный луч (~20°). Направьте прямо на приемник для достижения наилучших результатов.
Угол приемника: Приемник имеет более широкий угол приема (~35°), но оптимальный прием по-прежнему достигается при направлении на источник.
Согласование несущей частоты: Эти модули предназначены для 38 кГц. Они не будут должным образом принимать сигналы, модулированные на других частотах. (например, 36 кГц, 40 кГц).
Несколько приемников: При использовании нескольких приемников в одной комнате они все могут одновременно принимать один и тот же переданный сигнал.
Габаритные размеры: Передатчик 23,5×20,8 мм, приемник 22,5×18,8 мм, оба с монтажными отверстиями диаметром 3 мм для легкой установки.
Характеристики
Модуль ИК-передатчика
Рабочее напряжение: 5 В постоянного тока
Тип сигнала: цифровой
Несущая частота: 38кГц
Длина волны ИК: 940nm
Диапазон передачи: ~1,3 м (при 5В)
Угол передачи: ~20°
Рабочая Температура: -25°C ~ +85°C
Габаритные размеры: 22,3 × 21,5 мм
Монтажное отверстие: 3mm
Вес: 2g

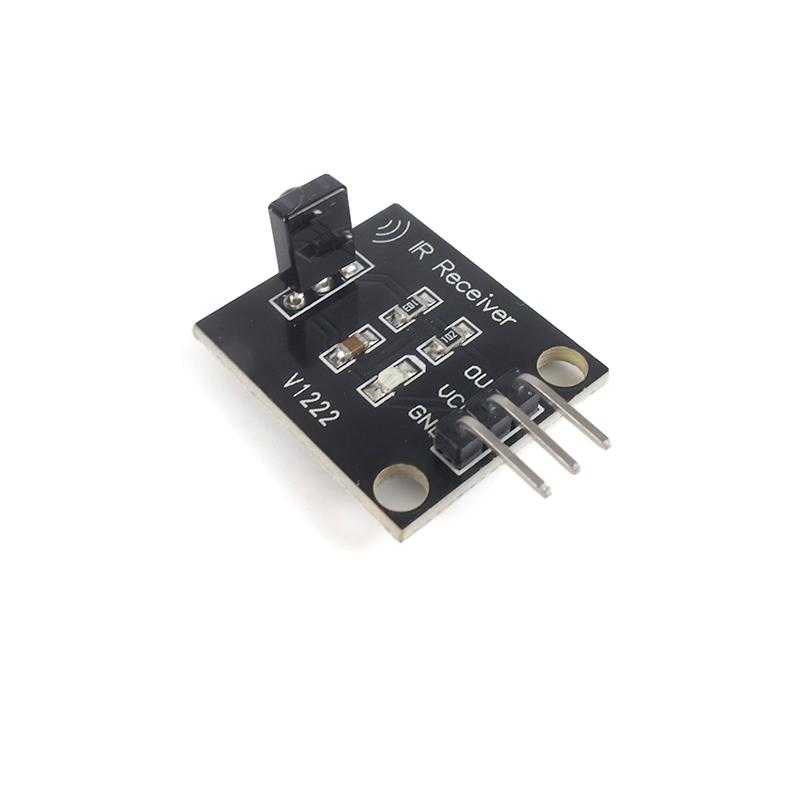

Модуль приемника R
Рабочее напряжение: 5 В постоянного тока
Тип сигнала: цифровой
Несущая частота: 38кГц
Длина волны ИК: 940nm
Диапазон приема: До 10 м
Угол приема: ~35°
Рабочая Температура: -25°C ~ +85°C
Габаритные размеры: 23,5 × 21,1 мм
Монтажное отверстие: 3mm
Вес: 2g
В коплект входит
1 × ИК-передатчик (38кГц)
1 × ИК-приемник (38кГц)
уведомление: Провода Dupont НЕ входят в комплект – выберите версию с комплектом, если они вам нужны.
