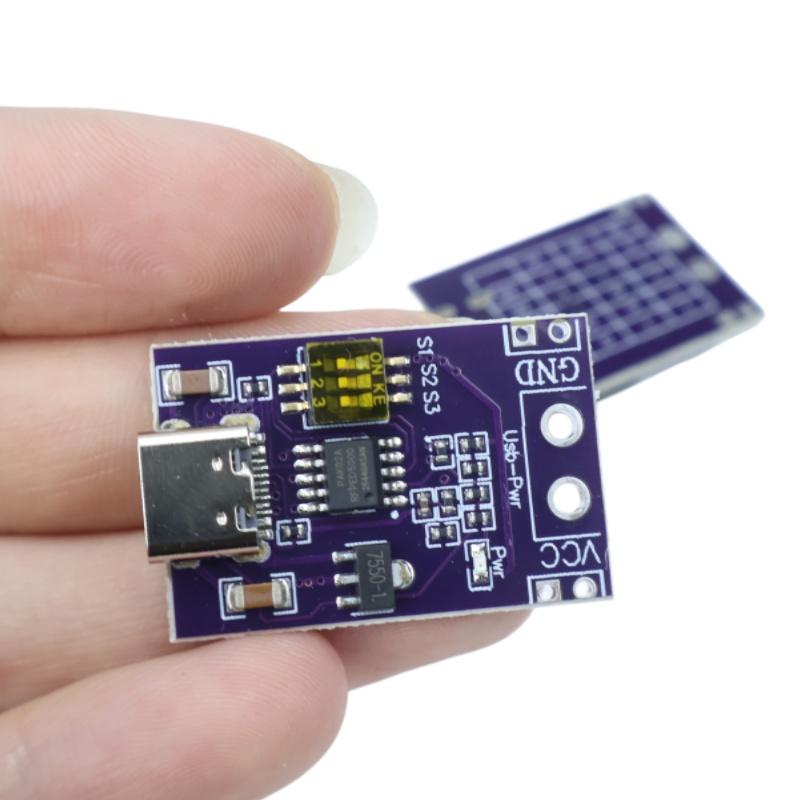

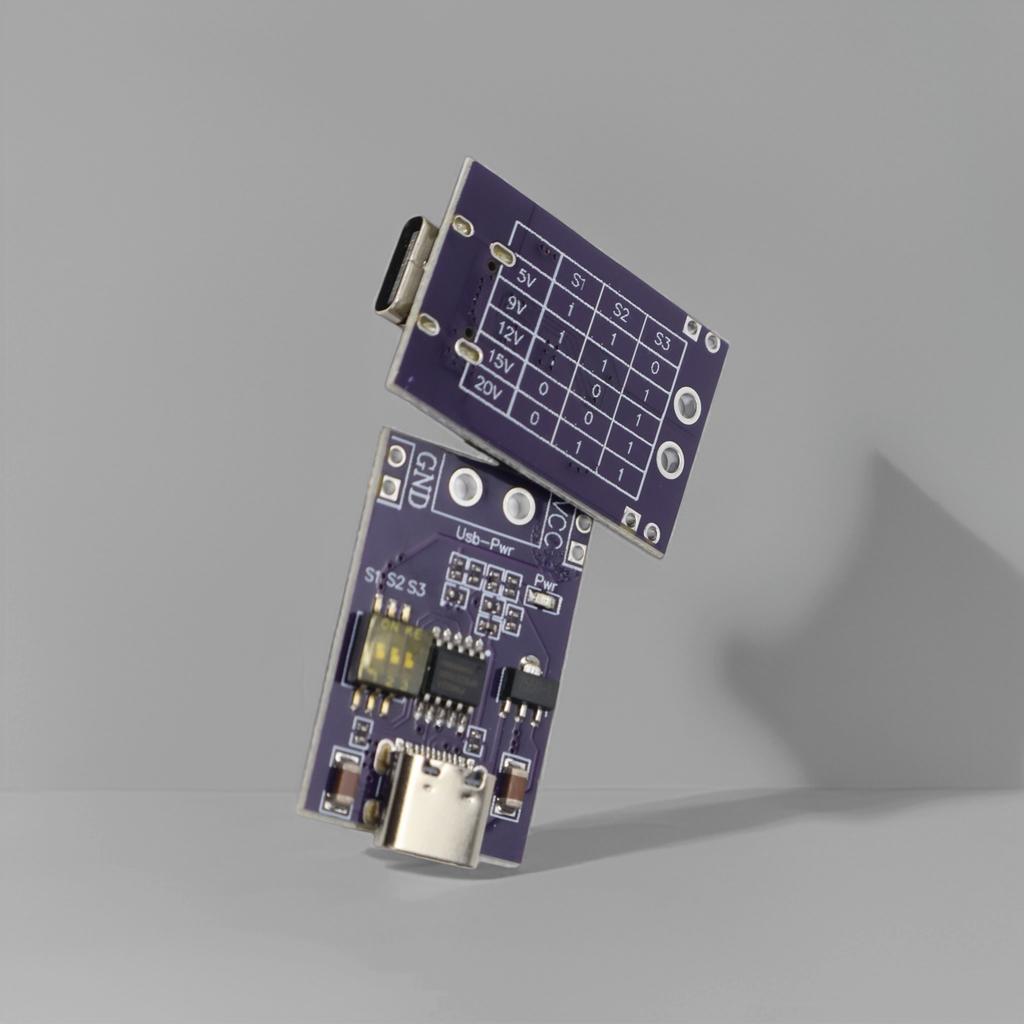

p{margin-block-start: 0; маржа-блок-конец: 0}CH224K Модуль-триггер-обманка для быстрой зарядки: Получите стабильное напряжение от PD/QC-зарядных устройств! Выбирается DIP-переключателем 5В/9В/12В/15В/20В, Поддерживает PD2.0/3.0, QC2.0/3.0, AFC – Питание для ваших DIY-проектов, ноутбуков и плат разработки.
Основные характеристики и преимущества:
Совместимость с несколькими протоколами: Поддерживает протоколы быстрой зарядки PD2.0/PD3.0, QC2.0/QC3.0, AFC, совместим с большинством быстрых зарядных устройств на рынке.
Фиксированное выходное напряжение: Переключатель DIP позволяет выбрать 5 В, 9 В, 12 В, 15 В или 20 В – пять распространенных напряжений для удовлетворения различных потребностей устройств в питании.
Высокоточный чип-триггер: Использует специальный триггерный чип CH224K для стабильного согласования протокола и точного выходного напряжения.

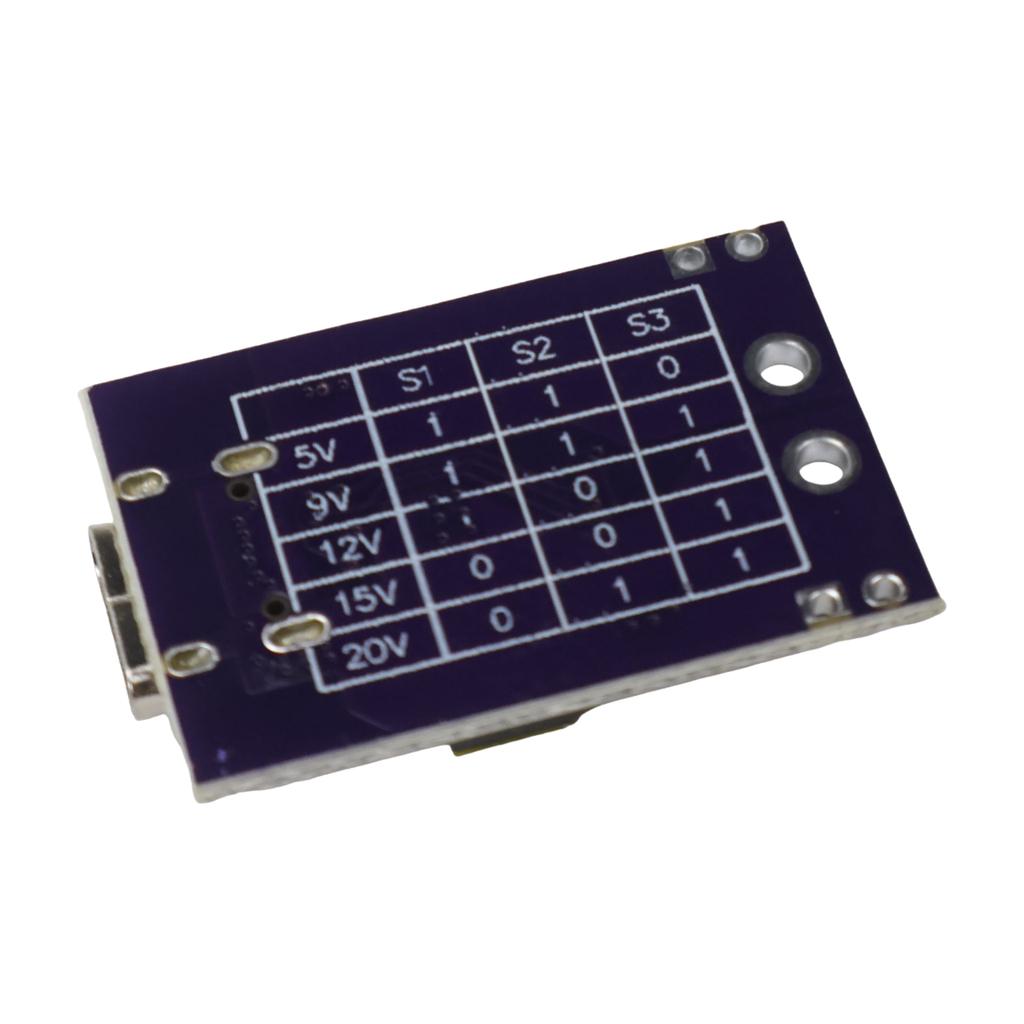

️ Простота использования: На обратной стороне напечатана понятная таблица напряжений – просто установите DIP-переключатель согласно таблице, программирование не требуется, plug and play.
Компактный размер: Всего 31×20 мм, 2,9 г, легко интегрируется в любой проект.
Широкие Приложения: Питайте ноутбуки, управляйте платами разработки, создавайте регулируемые блоки питания, модернизируйте старые устройства и многое другое.
Описание товара:
Есть запасной PD-быстрозарядник, но не можете напрямую питать ваши устройства 9В/12В/15В/20В? Модуль спускового крючка-приманки CH224K — ваше идеальное решение. Он имитирует устройство раковины для переговоров с зарядным устройством, извлекая желаемое напряжение, которое вы можете легко выбрать с помощью DIP-переключателей.. Будь то питание Raspberry Pi, роутера, светодиодных лент или сборка DIY регулируемого блока питания, этот модуль делает это без усилий.
Важные замечания перед использованием!
【Без индикатора напряжения】：Модуль НЕ имеет индикатора выходного напряжения. ВСЕГДА используйте мультиметр для измерения выходного напряжения перед подключением нагрузки, чтобы убедиться, что оно соответствует вашей настройке, и избежать повреждения вашего устройства.
️ 【Переключатели DIP должны быть установлены правильно】：Строго следуйте таблице напряжений на задней стороне модуля. Неправильные настройки могут привести к тому, что модуль будет выдавать любое из напряжений. (5В-20В), потенциально перенапрягая и выводя из строя вашу нагрузку. Измеряйте после каждой смены переключателя.
️ 【Отсутствие ступенчатого напряжения】：Модуль выдает только фиксированные напряжения (5В/9В/12В/15В/20В), не плавно регулируемый. Если вам нужно промежуточное значение (например, 8 В), рассмотрите другие решения.
️ 【Требования к источнику питания】：Зарядное устройство, поддерживающее соответствующий протокол быстрой зарядки (например, PD-зарядное устройство, QC-зарядное устройство) требуется для. Обычные 5-вольтовые зарядные устройства не запустят быструю зарядку; модуль может не иметь выхода или по умолчанию выдавать 5 В (в зависимости от зарядного устройства).
【Правильные шаги использования】
Подключите вход Type-C к быстрому зарядному устройству (например, PD-зарядное устройство).
Установите DIP-переключатель в соответствии с желаемым напряжением, используя таблицу на обратной стороне.
Измерение выходного напряжения (на пинах или header-контактах) с помощью мультиметра для подтверждения.
Отключите питание, подключите нагрузку, затем снова подайте питание.
【Инструкции по подключению】
Модуль обычно имеет контактные площадки или штыревые разъемы с маркировкой VOUT (+) и ВНД (-). Соблюдайте правильную полярность.
Если вы приобрели комплект, используйте прилагаемую плату-разветвитель USB-C female для удобного подключения.
Характеристики
Модель чипа: CH224K
Поддерживаемые протоколы: PD2.0/PD3.0, QC2.0/QC3.0, AFC
Выходные напряжения: 5В, 9В, 12В, 15В, 20В (Выбирается DIP-переключателем)
Входной интерфейс: Type-C (мужской или женский, в зависимости от версии)
Выходное соединение: Контактные площадки / Штыревые разъемы (Шаг 2,54 мм)
контроль: 4-позиционный DIP-переключатель
Габаритные размеры: 31 мм × 20 мм
Вес нетто: 2,9 г
В коплект входит
1 × CH224K Модуль-триггер для обмана быстрой зарядки
уведомление: Кабели для ввода/вывода НЕ входят в комплект – выберите версию с комплектом, если это необходимо.
