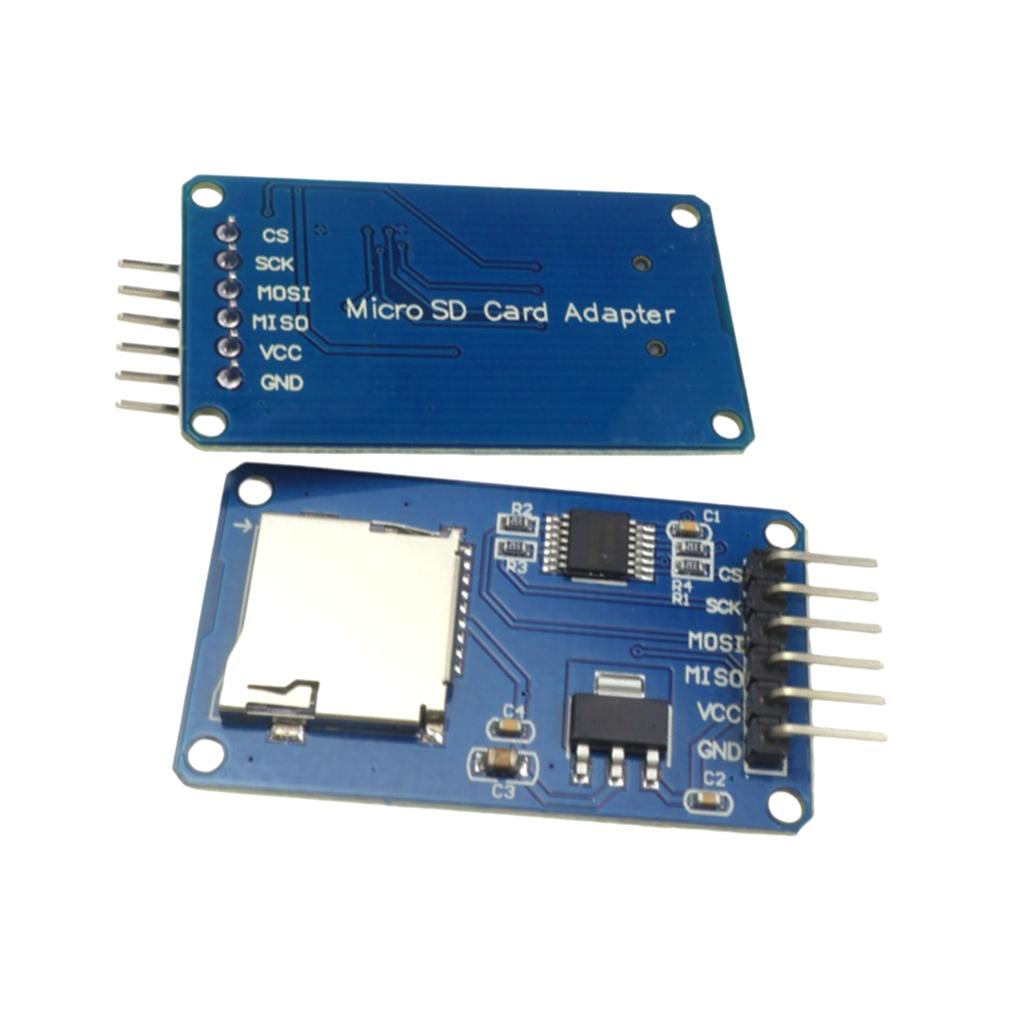

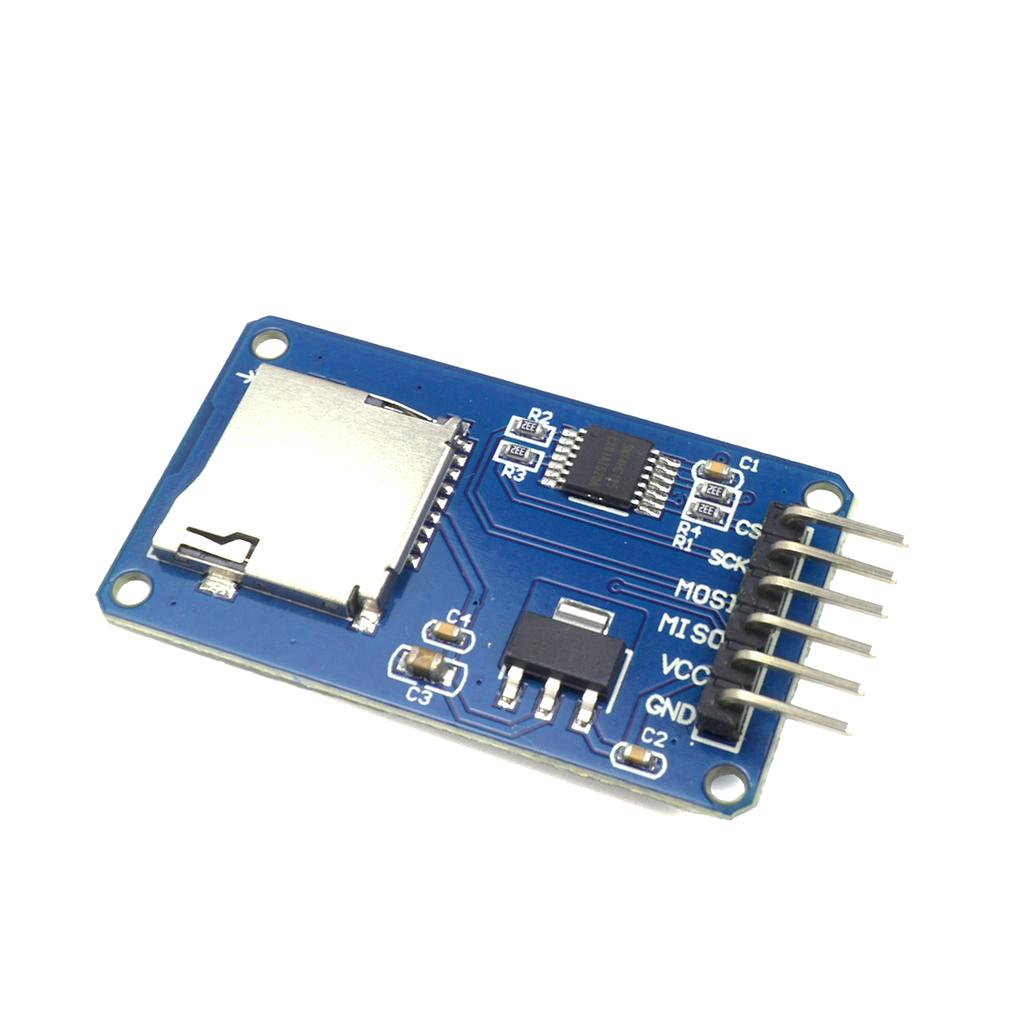

Модуль Micro SD TF-карты SPI Преобразователь уровня 5V/3.3V Плата расширения памяти Memory Shield для Arduino D1 Mini DIY

Химическое вещество, вызывающее особую обеспокоенность : никто Напряжение питания : 4,5 В ~ 5,5 В Тип : Регулятор напряжения Происхождение : Материковый Китай Состояние : новый

Модуль Micro SD TF-карты SPI Преобразователь уровня 5V/3.3V Плата расширения памяти Memory Shield для Arduino D1 Mini DIY Основные характеристики и преимущества Поддерживает Micro SD и SDHC: До 32 ГБ – гибкое хранилище.

SPI интерфейс: 6-контактный (GND, VCC, MISO, MOSI, SCK, CS) – простая интеграция.

Преобразователь уровней: Работает с МК 5В или 3,3В – дополнительные компоненты не требуются.

Бортовой LDO: Регулятор 3,3 В для стабильного питания SD-карты.

Доступны три модели:

стандарт (42×24 мм, с/без штифтов)

Мини D1 (34×25 мм, прямое подключение для D1 Mini)

Мини (25×20 мм, ультракомпактный)ультракомпактный) Описание товара Нужна регистрация данных для вашего Arduino, ESP32 или D1 Mini? Выберите из трех модулей карт Micro SD: стандарт (с/без штифтов), Специальный D1 Mini или мини-ультракомпактный. Все оснащены интерфейсом SPI, встроенным преобразователем уровней (5В/3,3В), поддержка SDHC до 32 ГБ и LDO-регулятор 3,3 В. Идеально подходит для регистраторов данных, MP3-плееров, IoT-устройств. Выберите размер, который подходит для вашего проекта. Краткое руководство пользователя и важные советы Что это делает и что вам нужно Этот модуль:

Чтение/запись карт Micro SD/TF (до 32 ГБ)

Коммуникация SPI, преобразование уровней 5В/3,3В Этот модуль НЕ: Работать как USB-кардридер, поддерживать режим SDIO Вам понадобится: Карта Micro SD/TF, Arduino/ESP32/D1 Mini, соединительные провода (пайка для версии без пинов) В коплект входит: Выбранный модуль × (согласно артикулу) ️ Важно: напряжение: VCC должен соответствовать логическому напряжению вашего микроконтроллера (5 В или 3,3 В).

Формат карты: FAT32 для лучшей совместимости.

Мощность: SD-карта потребляет пиковый ток – обеспечьте стабильное питание.

Версия D1 Mini: Вставляется напрямую в разъем D1 Mini.

Мини-версия: Нет монтажных отверстий – используйте клей или припаяйте провода. Общие вопросы Максимальный размер SD-карты? Micro SD и SDHC до 32 ГБ. SDXC (64 ГБ+) не поддерживается.

Ошибка инициализации SD-карты?

1. Проверьте проводку (особенно КС)

2.Отформатируйте карту в FAT32

3. Обеспечьте стабильное питание

4. Попробуйте другую карту

Различия между моделями?

стандарт: Универсальный размер, с возможностью использования/без использования штифтов.

Мини D1: Соответствует форм-фактору D1 Mini, прямое подключение.

Мини: Ультракомпактный для тесных пространств, без монтажных отверстий.

Работает с системами 3,3 В? Да – встроенный преобразователь уровня адаптируется автоматически.

Монтажные отверстия? Стандартная и D1 Mini имеют 4 отверстия M2. У Mini нет. Характеристики Поддержка карт: Micro SD / SDHC (до 32 ГБ)

Интерфейс: SPI (6-контактный)

напряжение: 4,5-5,5 В (с LDO) или 3,3 В напрямую

Логический уровень: 5В/3,3В авто (преобразователь уровня)

Контакты: GND, VCC, MISO, MOSI, SCK, CS Специфично для модели:
