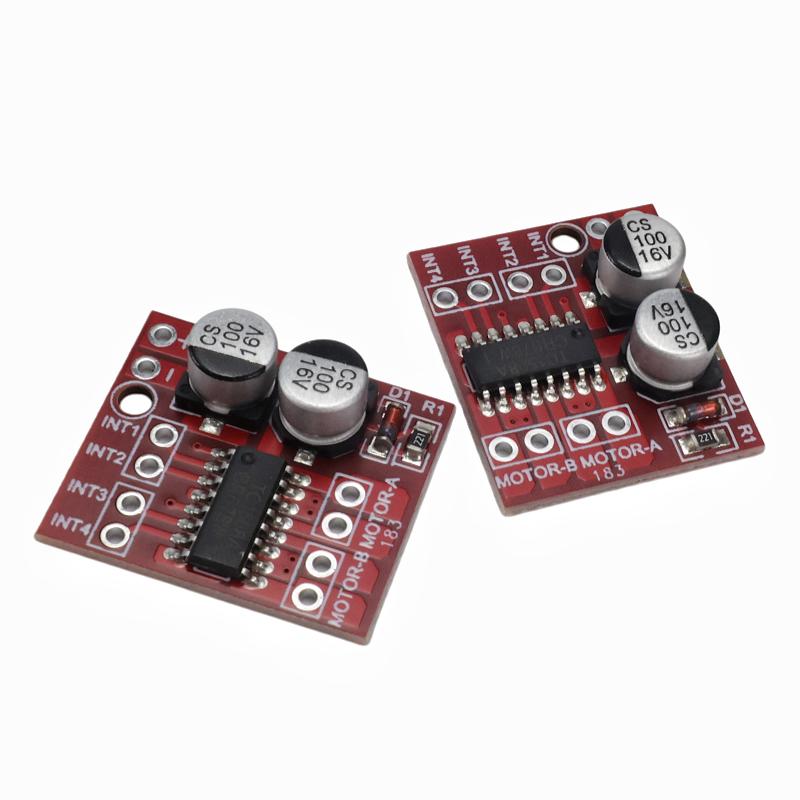

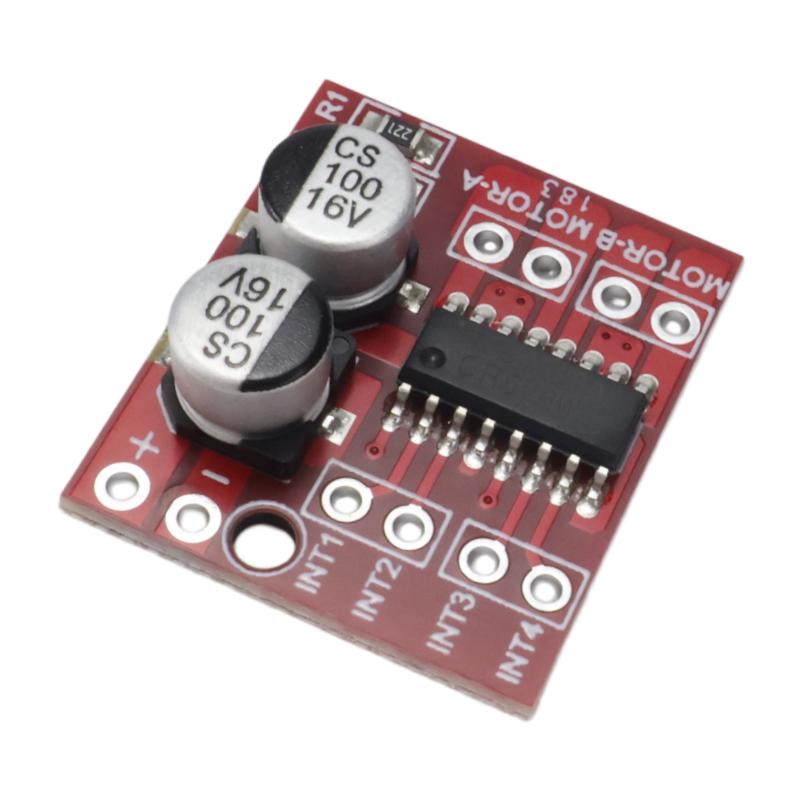

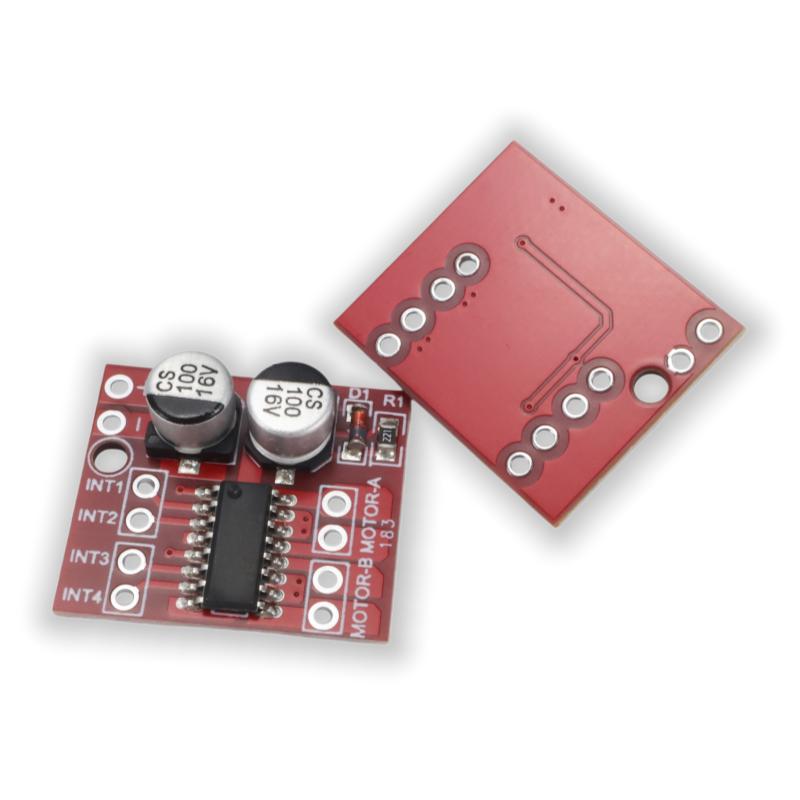

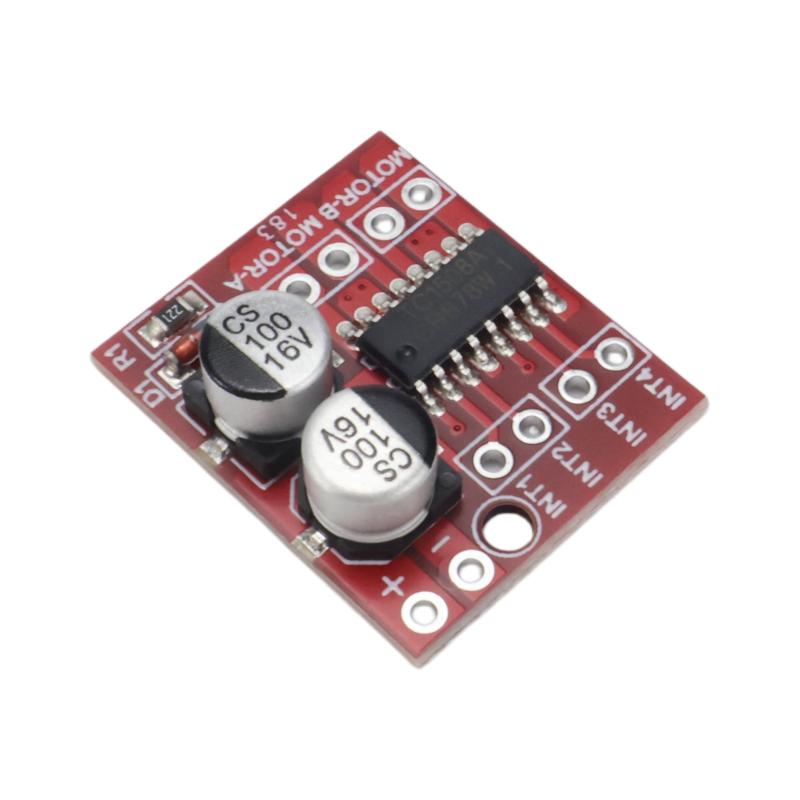

Мини-драйвер двигателя постоянного тока L298N MX1508 Двойной H-мост 1,5 А Управление скоростью ШИМ 2 В-10 В для Arduino Умного автомобиля Робота Raspberry Pi DIY

Химическое вещество, вызывающее особую обеспокоенность : никто Тип : модуль Происхождение : Материковый Китай Состояние : новый

Мини-драйвер двигателя на двойном H-мосте – Запитайте ваш умный автомобиль и робота! Микросхема MX1508, ток 1,5 А, ШИМ-управление скоростью, широкий диапазон напряжения 2-10 В. Компактный размер, большая производительность. Основные характеристики и преимущества Двойной H-мост, Один чип, Два драйвера: Управляет двумя двигателями постоянного тока или одним 4-проводным шаговым двигателем – управление вперед/назад.

Высокотоковый драйвер 1,5 А: 1,5 А постоянного тока, 2,5 А пикового – идеально для умных автомобилей и роботов.

️ Регулировка скорости по ШИМ: Поддерживает ШИМ-вход для точной регулировки скорости.

️ Встроенная термозащита: Автоматическое отключение при остановке двигателя, автоматическое восстановление при снижении температуры – безопасно и надежно.

Ультракомпактный: Всего 24,7×21×5 мм с монтажными отверстиями – идеально для тесных пространств.

Низкое энергопотребление, экономичный расход батареи: Ток в режиме ожидания <0,1 мкА, МОП-переключатели с низким сопротивлением во включенном состоянии – радиатор не требуется. Описание товара Нужен компактный, мощный драйвер двигателя для вашего умного автомобиля или робота? Этот мини-драйвер двигателя L298N — это то, что вам нужно. На базе микросхемы MX1508 оснащен двумя H-мостами для управления двумя двигателями постоянного тока или одним шаговым двигателем. Поддерживает ШИМ-управление скоростью и направление вращения (вперед/назад). Широкий диапазон входного напряжения 2-10 В делает его идеальным для проектов с питанием от батарей. Встроенная тепловая защита обеспечивает безопасную работу даже при заклинивании двигателя.. Маленький размер, легко интегрируется в любую сборку своими руками. Краткое руководство пользователя и важные советы Что вы получаете и что вам нужно Эта доска: Приводит в движение два двигателя постоянного тока (вперед/назад/ШИМ) или один шаговый двигатель Эта доска НЕ: Для высокомощных двигателей (>1,5 А непрерывно), ни изолированный сигнальный модуль Вам понадобится: Микроконтроллер (Arduino/Raspberry Pi/и т.д.), соединительные провода, источник питания 2-10 В (аккумулятор), моторы Новичок в этом? Проверьте наш комплект проводов – включает соединительные провода «мама-мама»

Подключение в 3 шага

1. power: VCC → положительный 2-10В, GND → отрицательный (ВНИМАНИЕ: Обратная полярность мгновенно уничтожит модуль!) 2.Двигатели: ВЫХОД1/ВЫХОД2 → Двигатель A, ВЫХОД3/ВЫХОД4 → Двигатель B 3. Сигналы управления: IN1/IN2 → цифровые выводы МК (Мотор А), IN3/IN4 → цифровые выводы МКУ (Двигатель B), ENA/ENB → ШИМ-выводы (контроль скорости) ️ Примечание: Напряжение входного сигнала 1,8–7 В – напрямую совместимо с Arduino 5 В. Плавающие входные выводы не вызовут ложного срабатывания. Общие вопросы Двигатель не работает? Проверьте блок питания (2-10В) и проводка. Попробуйте установить IN1 в ВЫСОКОЕ состояние, а IN2 – в НИЗКОЕ – двигатель должен вращаться вперед. Двигатель работает медленно или слабо? Проверьте, достаточно ли напряжение питания или недостаточен ток. Номинальный ток составляет 1,5 А – уменьшите нагрузку, если двигатель потребляет больше. Модуль греется? Нормальная работа идет без перегрева. Если горячий, проверьте на короткое замыкание на выходе, заклинивание двигателя или входное напряжение >10 В.. Термозащита приостановит вывод до снижения температуры. Характеристики
