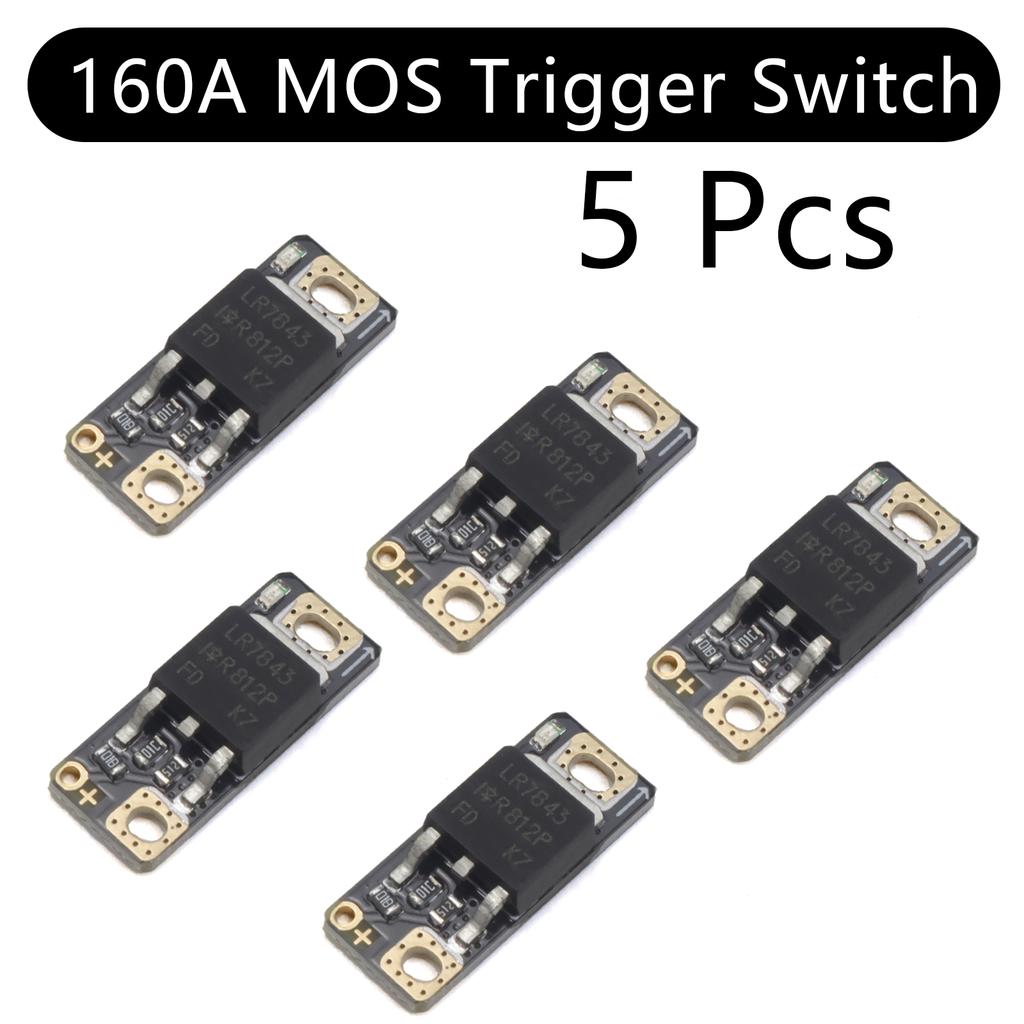

Управляйте высоким током с легкостью! Модуль драйвера MOS-триггерного переключателя 160А, ШИМ-регулирование для управления скоростью двигателя и диммирования светодиодов.
Основные характеристики и преимущества
Мгновенный пик 160А: Мощный МОП-транзистор справляется с огромными пусковыми токами при запуске двигателя или светодиодной стробоскопической подсветке.
️ Точное ШИМ-управление: Принимает ШИМ-сигнал для линейной регулировки выходной мощности. Идеально подходит для регулировки скорости и яркости.
Широкий диапазон входного напряжения 5В-18В: Совместимо с большинством аккумуляторных блоков и источников питания постоянного тока.
️ Надежный и прочный: Толстая медная печатная плата, рассчитанная на 40 А непрерывно при надлежащем охлаждении.
Компактная конструкция: Маленький размер с монтажными отверстиями, легко встраивается в ваши DIY-проекты.
Описание товара
Нужен электронный переключатель для управления мощными устройствами? Этот модуль драйвера триггерного переключателя MOS преобразует слабый ШИМ-сигнал (от Arduino и т. д.) в управление мощным током. По сути, это твердотельное реле для нагрузок постоянного тока.. Используйте его для регулировки скорости двигателя, диммирования светодиодных лент или управления обогревателями.. Обязательно для энтузиастов робототехники, пользовательского освещения и промышленной автоматизации.
Краткое руководство пользователя и важные советы
Что это делает и что вам нужно
Этот модуль: Включать и регулировать нагрузку постоянного тока с помощью ШИМ-сигнала (3.3В-20В). Одноканальное управление по низкому уровню. Идеально для скорости двигателя, диммирования светодиодов, управления нагревом.
Этот модуль НЕ: Преобразователь напряжения, контроллер реверса/торможения двигателя или переключатель переменного тока.
Вам понадобится: Источник ШИМ-сигнала (Arduino, таймер 555 и т.д.), источник питания постоянного тока (5-18В), ваш груз и провода. Настоятельно рекомендуем наш [Базовый комплект] с клеммными колодками и обратноходовым диодом.

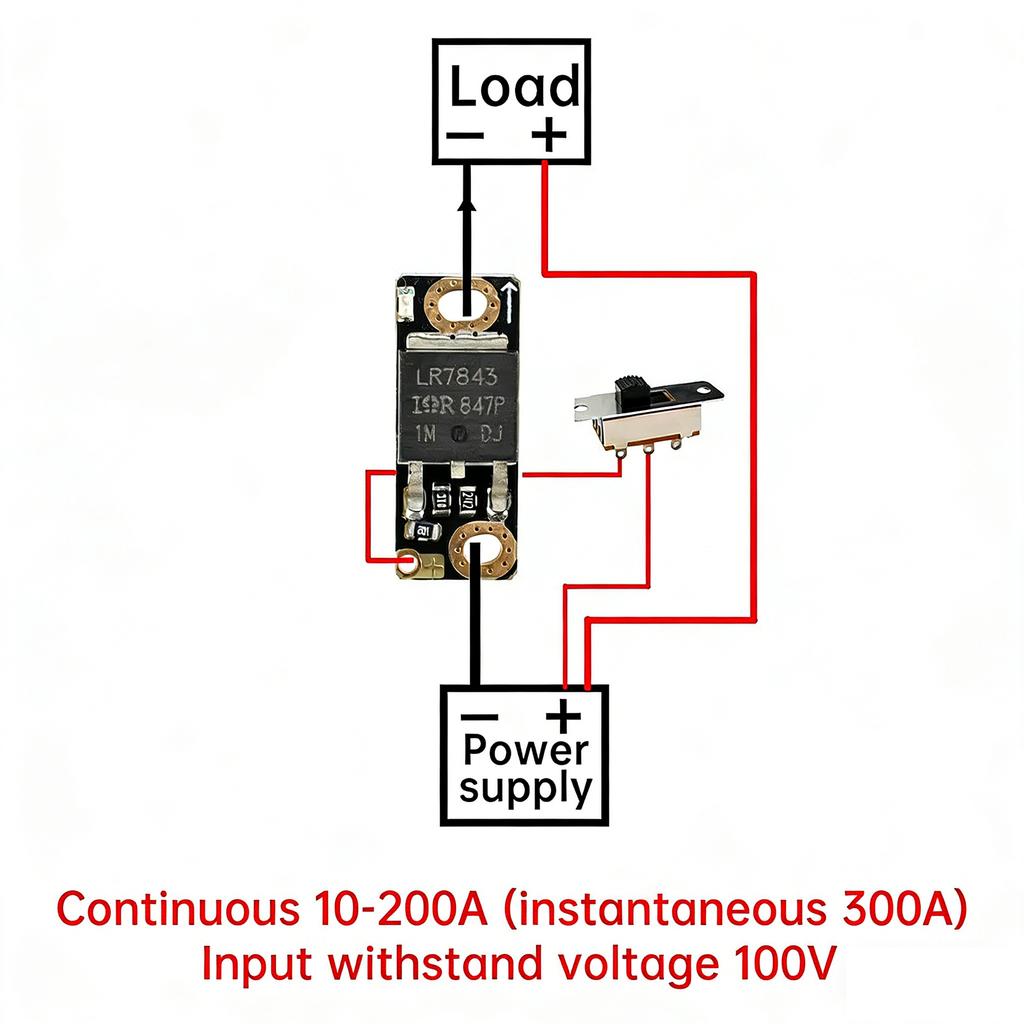

Электропроводка и важные предупреждения
1. Потребляемая мощность: VIN+ для подачи положительного напряжения, VIN- на GND. ️ Неправильная полярность мгновенно выведет из строя MOSFET!
2. Выходная мощность: Подключите нагрузку между OUT+ (положительный запас) и ВНЕ- (модуль слива). Это низкоуровневый ключ – MOSFET расположен между нагрузкой и землей (GND).
3. Входной сигнал: SIG к вашему PWM-пину, GND к земле контроллера (Общая почва обязательна).
️ Индуктивные нагрузки – Требуется диод Флайбэка! При управлении двигателем, соленоидом, катушкой реле, ВЫ ДОЛЖНЫ подключить обратноходовой диод параллельно нагрузке. (анод к OUT-, катод к OUT+). Без него пик обратной ЭДС уничтожит MOSFET. Используйте 1N4007 или Шоттки с напряжением > напряжения питания, током > нагрузки.
️ Охлаждение и снижение производительности: 160А — это пиковое мгновенное значение. Постоянный ток не должен превышать 40 А, обеспечьте хорошую вентиляцию. Длительный высокий ток приведет к перегреву и выгоранию модуля. При необходимости добавьте радиатор.
️ Частота ШИМ: Рекомендуется 100 Гц - 1 кГц. Чрезмерная частота увеличивает потери на переключение и нагрев.
Общие вопросы
Мой мотор не вращается, а MOSFET очень сильно нагревается. Почему?
Проверьте, не забыли ли вы обратный диод, или не слишком ли высока частота ШИМ.. Также убедитесь, что номинальный ток двигателя находится в пределах непрерывного лимита 40 А.
Могу ли я использовать это с 24-вольтовой батареей?
нет. Максимальное входное напряжение составляет 18 В. Более высокое напряжение повредит модуль. При необходимости поищите нашу версию с более высоким напряжением.
Может ли сигнальный пин работать с 3,3-вольтовым микроконтроллером?
да. Штырь SIG принимает логические уровни от 3,3 В до 20 В. Просто подключите напрямую.
