Полуфабрикат : нет
Химическое вещество, вызывающее особую обеспокоенность : никто
Электронный : нет
Материал : пластик
Товары для дома : электрический
Имя бренда : Айдипен
Происхождение : Материковый Китай
Основные характеристики продукта:

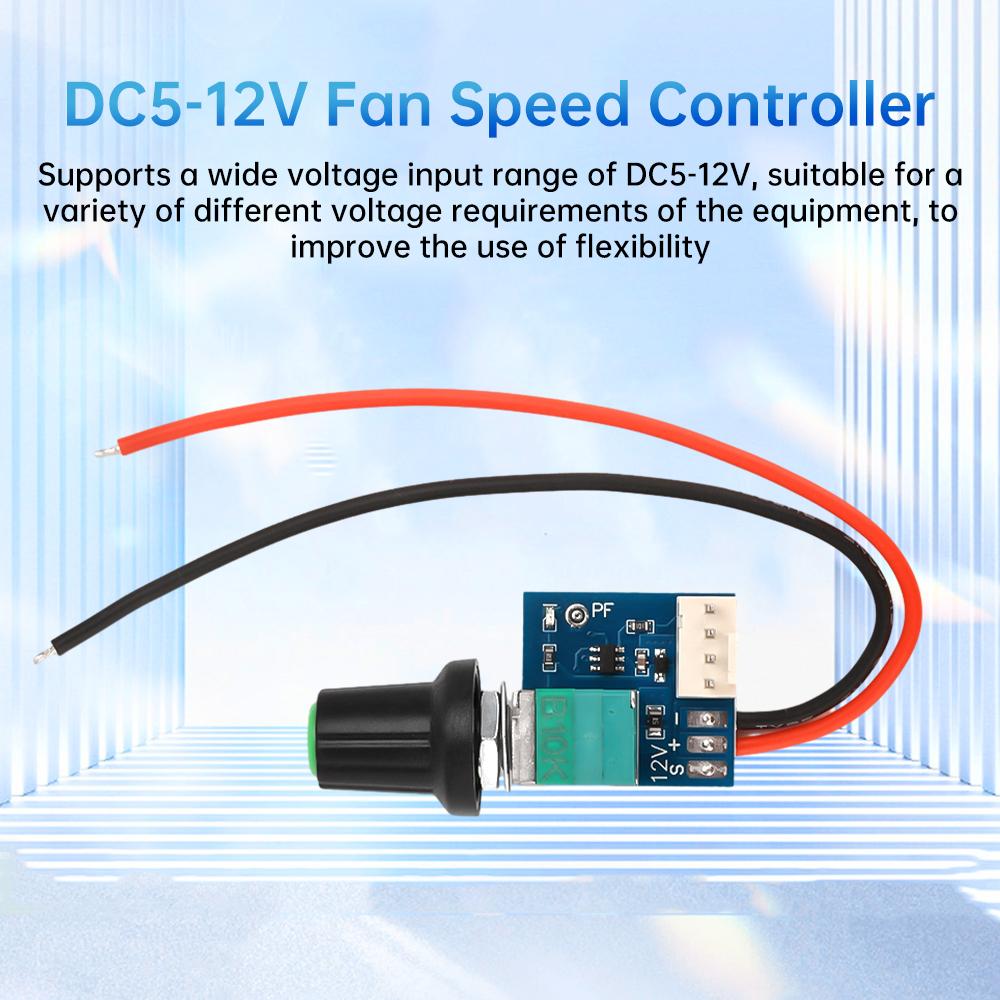

1. Поддерживает широкий диапазон входного напряжения постоянного тока 5-12 В, подходит для различных устройств с разными требованиями к напряжению, повышая гибкость использования

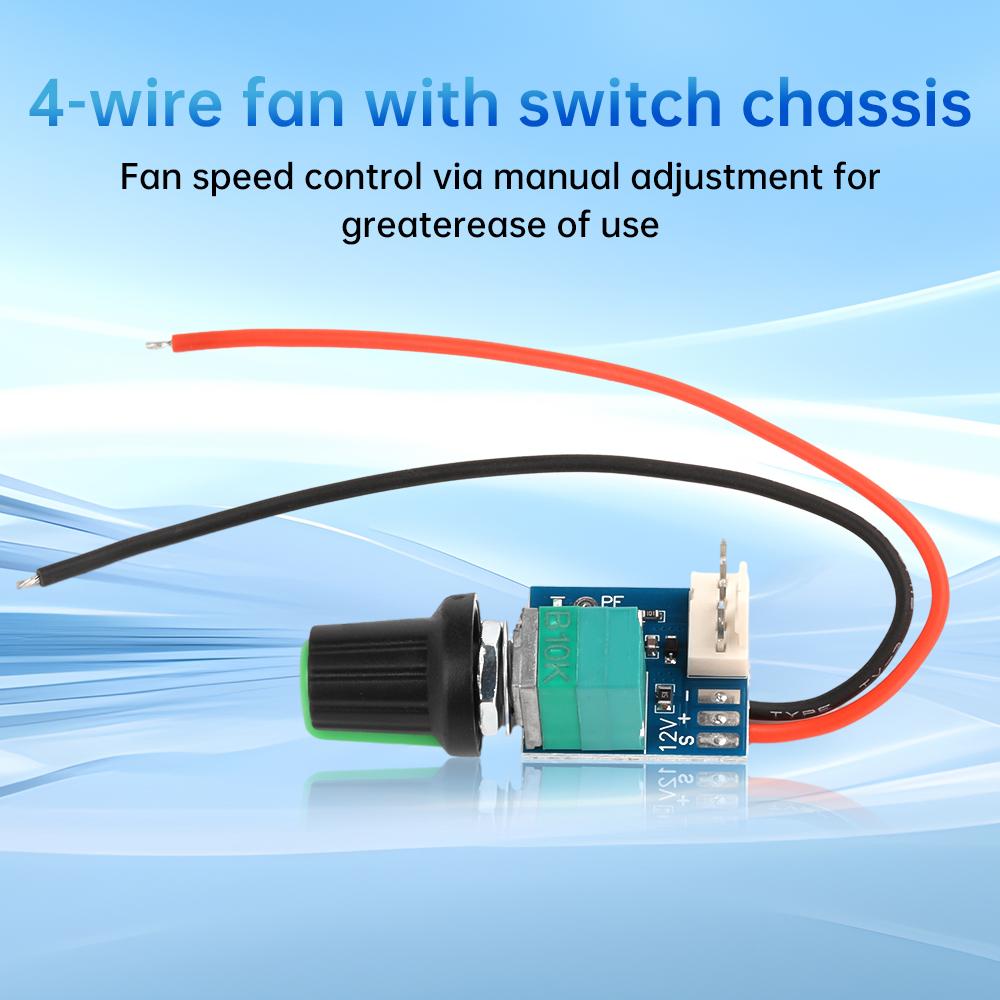

2. Особенности ручной регулировки скорости для удобного управления вращением вентилятора
3. Встроенная функция переключения позволяет напрямую управлять запуском/остановкой вентилятора, обеспечивая быстрое срабатывание и эффективно продлевая срок службы вентилятора и устройства.
4. Передовая технология ШИМ-регулирования скорости снижает рабочий шум, сохраняя при этом эффективное охлаждение на низких оборотах, создавая более тихую рабочую или жилую среду.
5. Четырехпроводной интерфейс, совместимый с большинством корпусных вентиляторов, для легкой регулировки скорости
характеристики продукта:
Рабочее напряжение: 5-12 В постоянного тока (может работать при 5-15 В; обеспечить стабильность напряжения вентилятора)
Ток вентилятора: ≤4А (с учетом ограничений переключателя/разъема; может потребовать отдельного расширения линии электропитания)
Самопотребление печатной платы: <20 мА без подключенного вентилятора
Режим ШИМ-сигнала: 5В 20,5 кГц (Мощность 12 В), 4В 20,5 кГц (Мощность 5 В)
Диапазон выходов ШИМ: 1%-100%
Тип выходного интерфейса: Стандартный разъем для вентилятора ЦП/корпуса, шаг выводов 2,54 мм
Размеры схемы: Печатная плата 22 мм x 20 мм, винт ручки выступает на 15 мм, монтажное отверстие 7 мм
Описание функции:
Убедитесь в правильной полярности и напряжении питания. Подключите питание и вентилятор для работы. Поверните потенциометр до упора против часовой стрелки для выключения, до упора по часовой стрелке для максимальной мощности.
Если скорость вращения вентилятора изменяется в направлении, противоположном регулировке, это вентилятор с обратной последовательностью. Запаяйте мост (ПФ) установочная точка. Всегда отключайте питание перед началом работы, чтобы избежать повреждений! После мостовой схемы ШИМ-сигнал будет изменяться в противоположном направлении по отношению к регулировке, обеспечивая прямое управление вентиляторами с обратной последовательностью.
уведомление:
Это 4-проводной ШИМ-контроллер вентилятора. Он может управлять только 4-проводными вентиляторами, поддерживающими регулировку скорости по ШИМ, такими как многие 12-вольтовые 4-проводные корпусные или процессорные вентиляторы.. Не может управлять 2- или 3-проводными вентиляторами!!!
ШИМ при запуске по умолчанию начинается с 1% и регулируется от этого значения.
Доставка список:
Контроллер вентилятора x1
