Высокоэффективный DC-DC преобразователь напряжения 11-100 В в 5 В 12 В 2,5 А Понижающий модуль для DIY источника питания

Полуфабрикат : нет Запись данных : нет Химическое вещество, вызывающее особую обеспокоенность : никто форма : другие Электронный : нет Материал : пластик Размер : Модуль питания Тип : Модуль питания Номер модели : Модуль питания Товары для дома : электрический Имя бренда : Айдипен Происхождение : Материковый Китай Выходное напряжение : Модуль питания Стиль : Модуль питания Сертификация : НИКТО

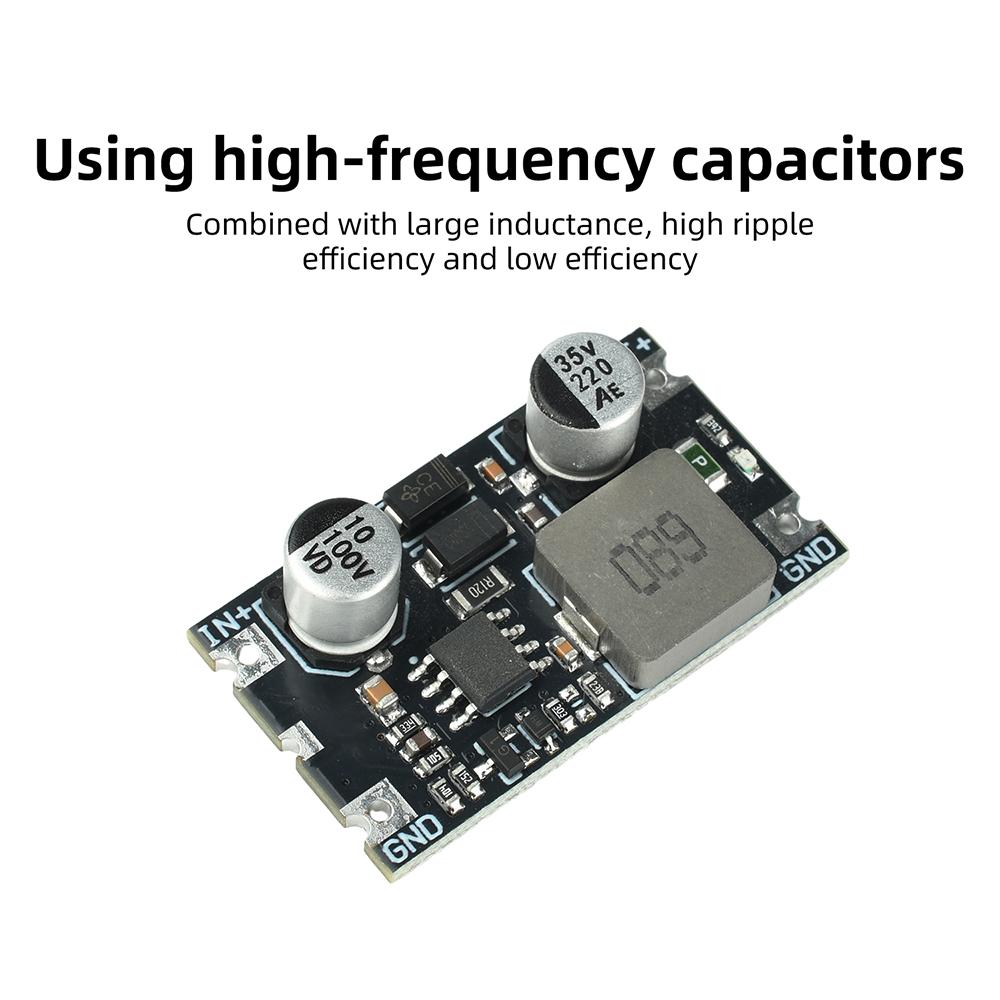

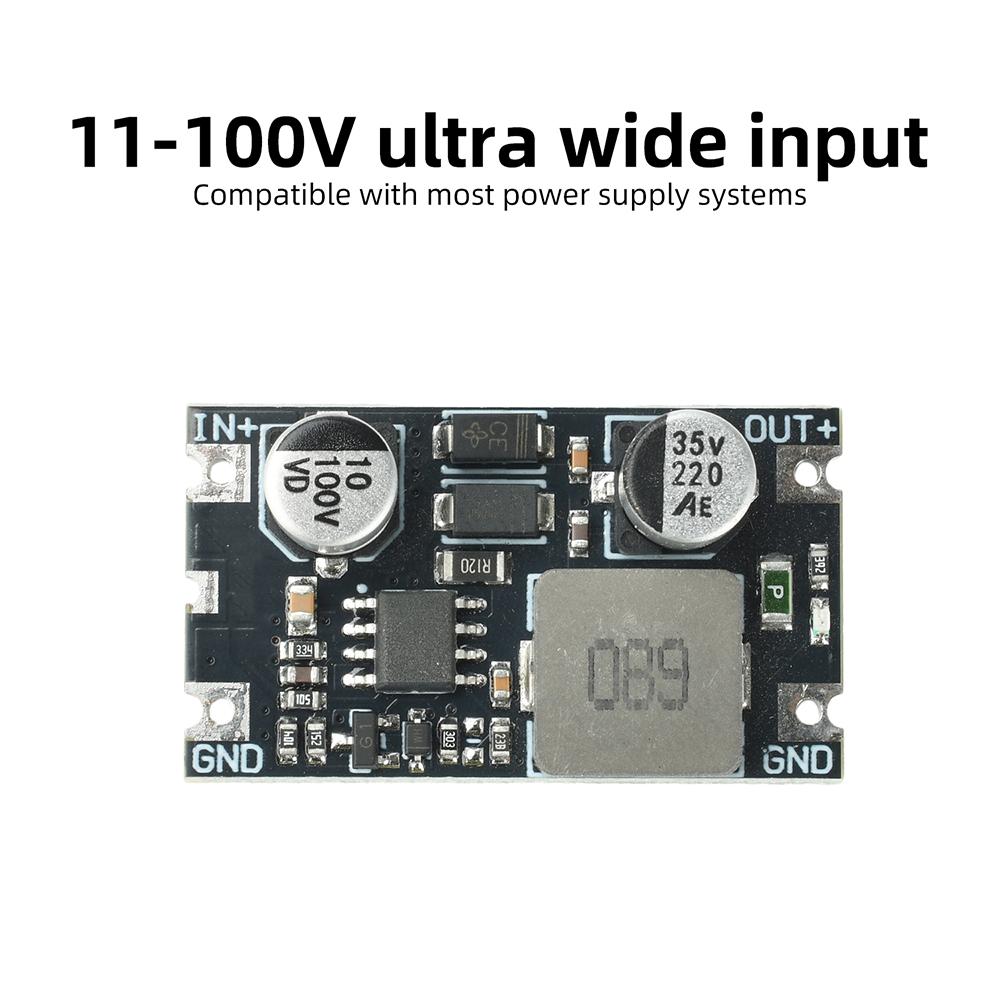

Характеристики: 1. Сверхширокий диапазон входного напряжения 11–100 В, совместим с большинством систем электропитания 2. Пиковый выходной ток 2,5 А, с надежной способностью справляться с нагрузкой 3. Выбираемый выход 5 В или 12 В для удовлетворения потребностей различных устройств 4. Использует высокочастотные конденсаторы в сочетании с большими индуктивностями для низких пульсаций и высокой эффективности 5. Встроенная защита от перегрева и короткого замыкания на выходе, подходит для суровых условий 6. В основном используется для понижения высокого напряжения, аккумуляторных источников питания, промышленной/автомобильной электроники и приложений быстрой зарядки

характеристики продукта Входное напряжение: Постоянный ток 11–100 В (максимальное входное напряжение 100 В) Выходной ток: пик 2,5 А Ток покоя: 1–7 мА Эффективность преобразования: До 92% Частота переключения: 140 кГц Рабочая Температура: –40°C до +85°C Выход включает TVS-диоды и предохранитель

Интерфейсы модулей ИН+: Положительный вывод входа постоянного тока, 11–100 В (должен быть как минимум на 6 В выше выходного) GND: Отрицательный вывод постоянного тока на входе и выходе; отрицательные клеммы входа и выхода соединены ВЫХОД+: Положительный вывод постоянного тока EN: Включить пряжку; по умолчанию плавающий (Включен); Вытягивание штифта при напряжении ниже 1 В выключает его.; 2,4–6 В позволяет осуществлять понижающее преобразование

Меры предосторожности 1. Входное напряжение должно быть выше выходного напряжения; в идеале поддерживайте разность напряжений не менее 6 В (для продуктов с указанным рабочим напряжением следуйте фактическим спецификациям). Не меняйте полярность входного напряжения, так как это приведет к выгоранию платы. 2. Лучше всего отключить питание при подключении проводов.; В противном случае при высоких напряжениях могут возникнуть искры, что создает риск повреждения или выхода из строя микросхемы.. Входные конденсаторы могут взорваться, если перепутать положительный и отрицательный выводы. 3. Не используйте слишком тонкие провода; убедитесь, что провода выдерживают соответствующий ток. 4. Не использовать с индуктивными нагрузками, такими как двигатели, реле или другие устройства с катушками.. При подключении к индуктивным нагрузкам обеспечьте надлежащую защиту, чтобы предотвратить превышение чрезмерной противо-ЭДС диапазона допуска микросхемы. 5. Чем выше потребляемая мощность модуля и чем ближе ток к максимальному номинальному току, тем больше будет выделение тепла.. Обеспечьте адекватное рассеивание тепла во время использования. 6. Без внешнего охлаждения непрерывный ток следует поддерживать ниже 2 А. Если ток превышает 2 А, требуется дополнительное охлаждение; иначе выходное устройство сработает тепловая защита. 7. Рабочее напряжение следует поддерживать ниже 100 В.. Если напряжение питания нестабильно, скачки напряжения, превышающие 100 В, активируют внутреннюю защиту от перенапряжения микросхемы.. Для обеспечения стабильной работы предусмотрите соответствующий запас.

содержимое пакета Понижающий модуль *1 метка:да
