Полуфабрикат : нет
Химическое вещество, вызывающее особую обеспокоенность : никто
Электронный : нет
Товары для дома : электрический
Имя бренда : Айдипен
Происхождение : Материковый Китай

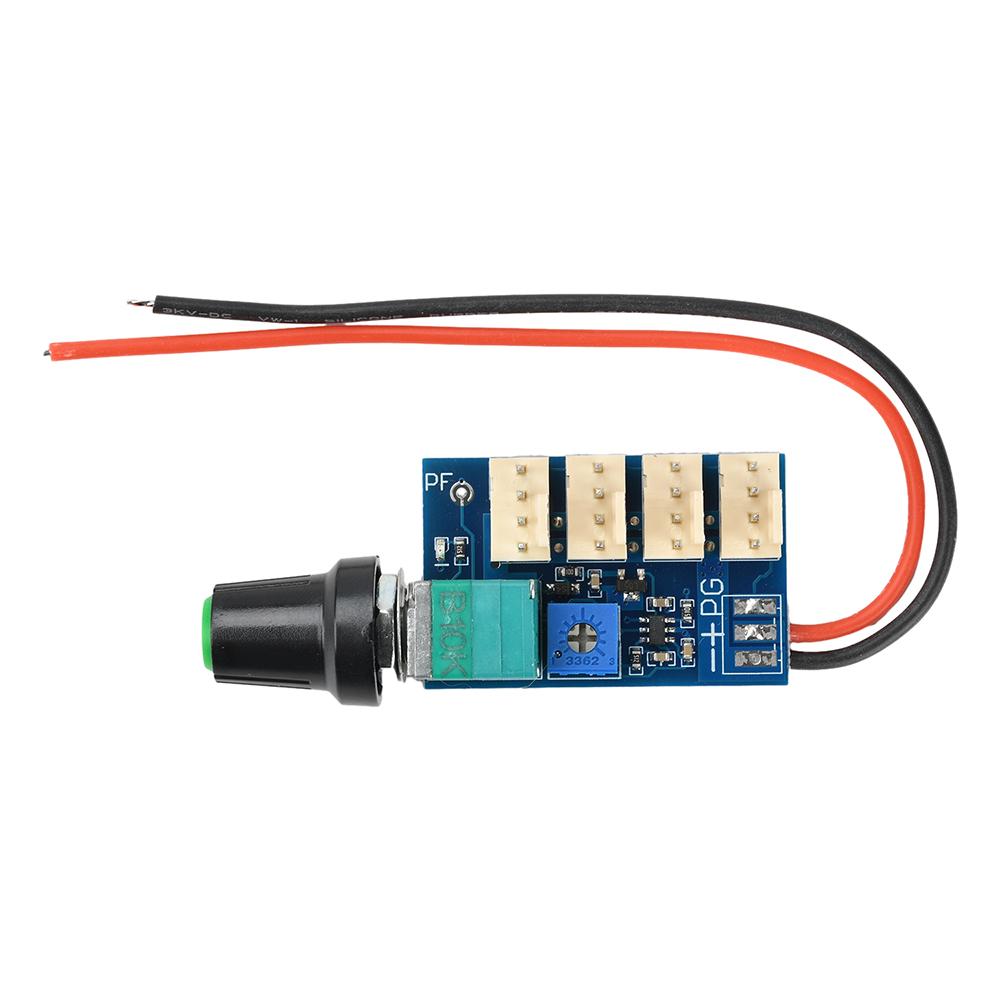

Особенности продукта:
1. Поддерживает регулировку переменной скорости для 4 вентиляторов DC12V, удовлетворяя потребности в гибкой настройке в сценариях с несколькими вентиляторами.
2. Обеспечивает выходной ток 3 А для стабильной работы нескольких вентиляторов, подходит для корпусов и серверов
3. Использует четырехпроводную технологию ШИМ-регулирования скорости с ручным регулятором для точной регулировки воздушного потока.
4. Интегрированная функция переключения обеспечивает простое, интуитивно понятное управление для быстрого включения/выключения устройства.
5. Снижает шум, уменьшая скорость вращения вентилятора, обеспечивая более тихую рабочую среду.

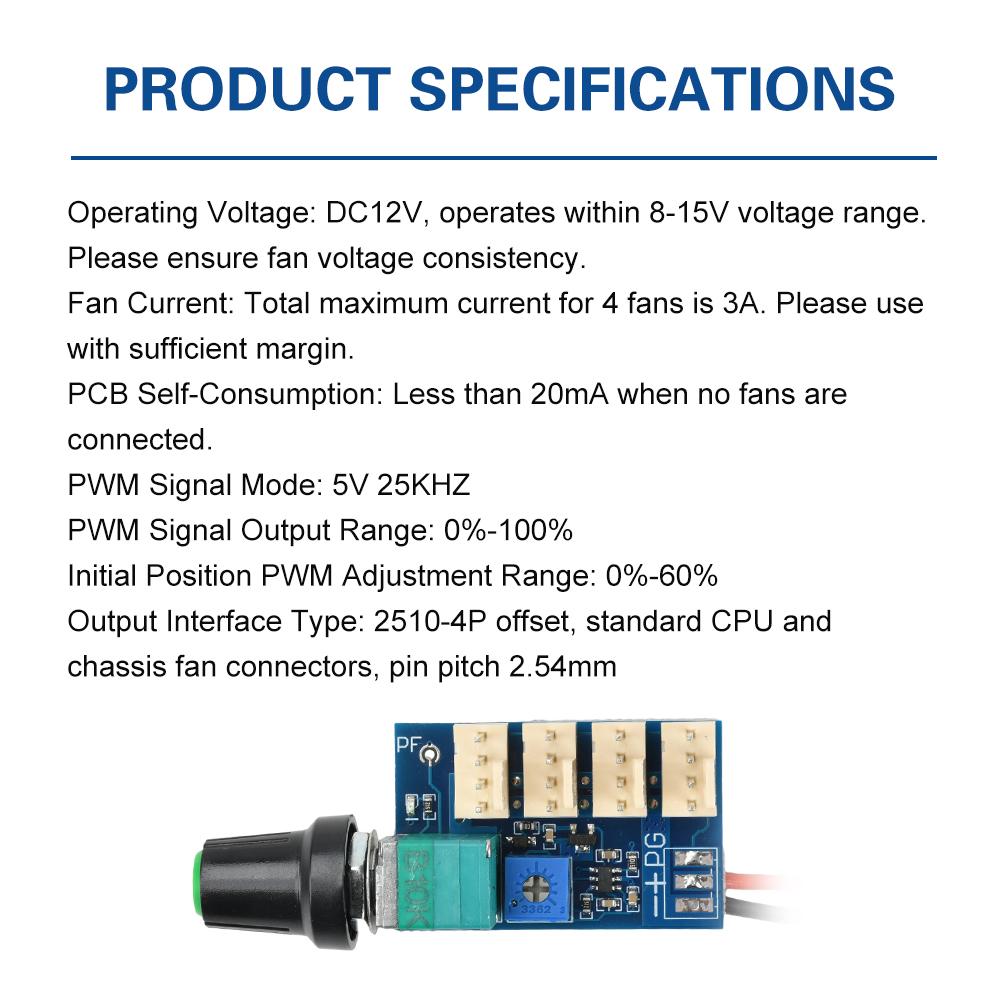

характеристики продукта:
Рабочее напряжение: DC12В, совместим с входом 8-15В (обеспечить стабильное напряжение вентилятора)
Ток вентилятора: Максимальный общий ток для 4 вентиляторов: 3A (предусматривать операционный резерв)
Энергопотребление платы: <20 мА при отсутствии подключенных вентиляторов
Режим ШИМ-сигнала: 5В 25кГц
Диапазон выходов ШИМ: 0%-100%
Начальный диапазон регулировки ШИМ: 0%-60%
Тип выходного интерфейса: 2510-4P разнесенные контакты, стандартный разъем для вентилятора CPU/корпуса, шаг контактов 2,54 мм
Описание функции:
Убедитесь в правильной полярности и напряжении питания. Подключите питание и вентилятор для работы. Поверните потенциометр до упора против часовой стрелки в положение выключения; полностью по часовой стрелке для максимальной мощности.
Отдельный маленький регулируемый резистор на плате (регулировка начальной скорости) регулирует начальную скорость вращения при включении питания.
Если скорость вращения вентилятора изменяется в направлении, противоположном направлению регулировки, это указывает на вентилятор с обратной последовательностью подключения.. Запаяйте мост (ПФ) установочная точка для включения регулировки вперед. Всегда отключайте питание перед пайкой, чтобы предотвратить повреждение! После мостовой схемы ШИМ-сигнал будет изменяться в противоположном направлении к регулировке, что позволяет осуществлять прямое регулирование вентиляторов с обратной последовательностью.
Важное замечание:
Это 4-проводной ШИМ-контроллер вентилятора. Он может управлять только 4-проводными вентиляторами 12 В, совместимыми с ШИМ, такими как многие 4-проводные корпусные или процессорные вентиляторы 12 В.. Не может управлять 2- или 3-проводными вентиляторами!!!
содержимое пакета:
Контроллер вентилятора*1
метка:да
