Полуфабрикат : нет
Химическое вещество, вызывающее особую обеспокоенность : никто
Электронный : нет
Материал : пластик
Товары для дома : электрический
Имя бренда : Айдипен
Происхождение : Материковый Китай
Особенности продукта:
1. Инновационная схема с высокой образовательной ценностью, идеально подходит для практики пайки новичками и практического обучения.

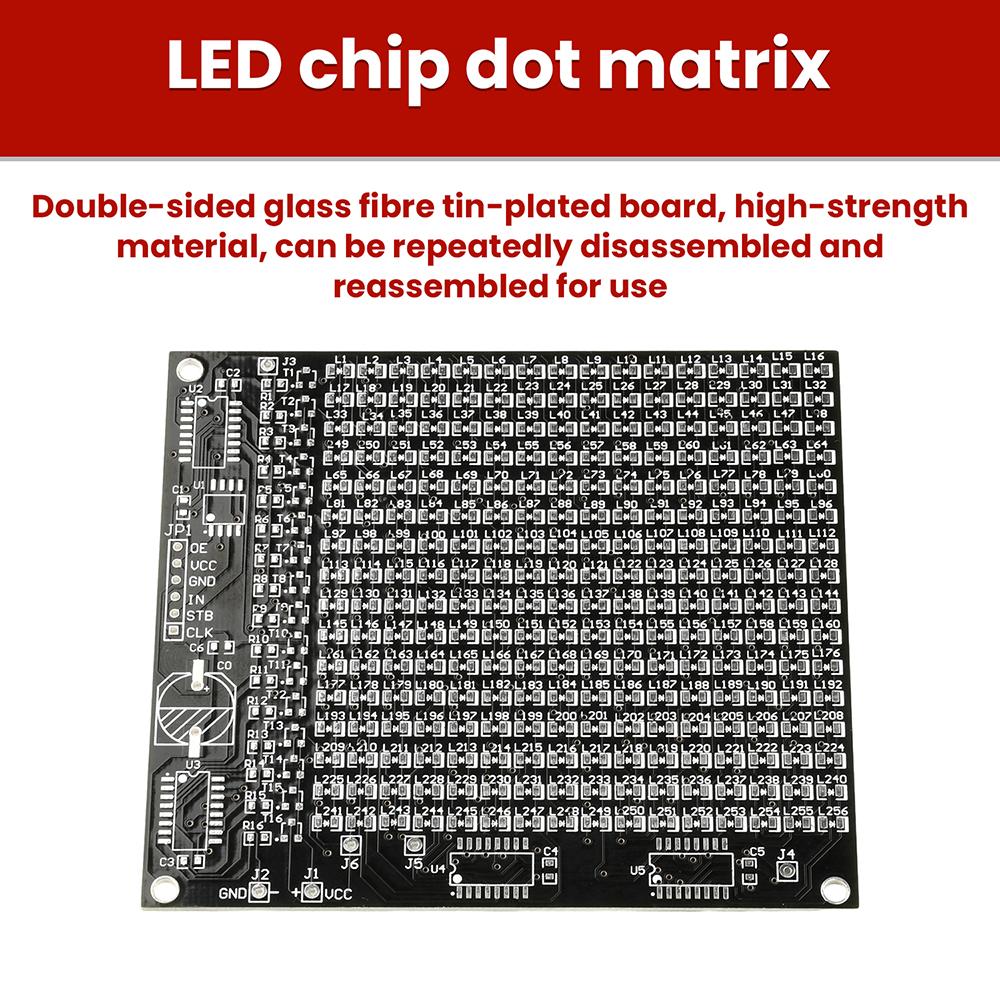

2. Двусторонняя луженая стеклотекстолитовая плата из высокопрочного материала, поддерживающая многократную разборку и сборку.
3. Запрограммированный микроконтроллер для удобного использования в обучении и соревнованиях.
4. Доступно в конфигурациях 64/256 светодиодов, способно отображать символы и узоры.
5. Комплексный выбор компонентов с использованием технологии поверхностного монтажа развивает практические навыки работы с электроникой.
характеристики продукта:
Напряжение питания: DC 4-5В
Цвет дисплея: красный
Габаритные размеры:
64 светодиода: 60*49мм
256 светодиодов: 96*85 мм
Обзор схемы:
Модель 1: 64 светодиода (88 Компонентов) Набор для пайки и практики на макете рекламного дисплея
Этот комплект оснащен дисплейным блоком, состоящим из 64 светодиодов 0805 для поверхностного монтажа. Используя построчно-столбцовое сканирование, он может отображать любой 64-пиксельный символ, например, цифры. Комплект включает предварительно запрограммированный микроконтроллер. При включении отображается: вертикальная подсветка строка за строкой → полноэкранная подсветка с 2 вспышками → горизонтальная подсветка строка за строкой → последовательное отображение обратного отсчета символов 9-0 для рекламы. Эта последовательность повторяется. Чтобы изменить содержимое дисплея, не припаивайте прилагаемый микроконтроллер. Вместо этого вводите управляющие сигналы через интерфейс JP1 для отображения пользовательского контента. (Обратитесь к документации нашего магазина по матрице 8x8 для проверки совместимости; интерфейс микроконтроллера идентичен. Этот интерфейс требует отдельной закупки и не входит в комплект.) Схема включает 64 светодиода SMD, 8 транзисторов-драйверов для строк, 8 резисторов ограничения тока, 2 микросхемы последовательного расширения, 1 микроконтроллер, 1 электролитический конденсатор SMD и 4 высокочастотных конденсатора SMD — всего 88 компонентов и 202 паяных соединения.

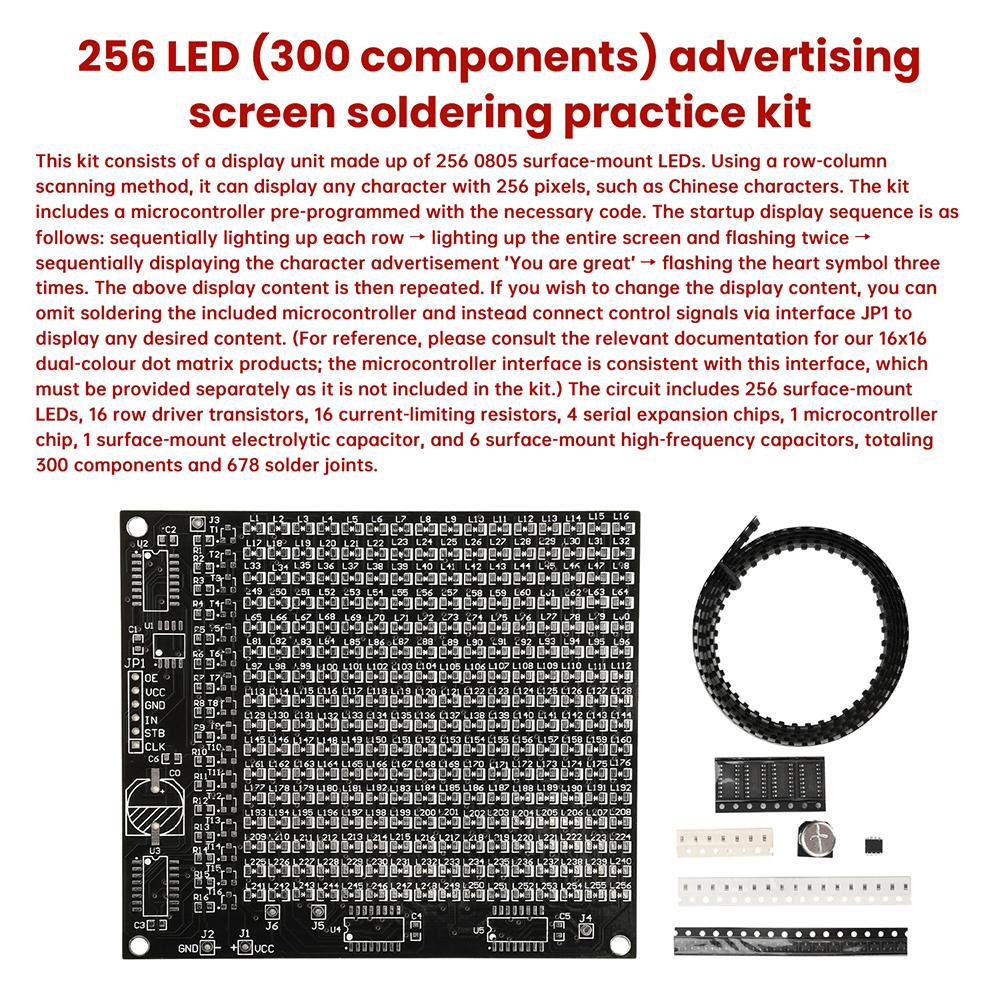

Модель 2: 256 светодиодов (300 компонентов) Набор для пайки рекламных экранов
Этот комплект оснащен дисплейным блоком, состоящим из 256 светодиодов 0805 для поверхностного монтажа.. Используя построчно-столбцовое сканирование, он может отображать любой 256-пиксельный символ, например, китайские иероглифы.. Комплект включает предварительно запрограммированный микроконтроллер. Последовательность запуска - это: подсветка по строкам → полноэкранная подсветка с 2 вспышками → последовательное отображение рекламного сообщения «Ты лучший» → мигание символа сердца 3 раза. Эта последовательность повторяется. Чтобы изменить содержимое дисплея, не припаивайте прилагаемый микроконтроллер. Вместо этого вводите управляющие сигналы через интерфейс JP1 для отображения пользовательского контента. (Обратитесь к документации нашего магазина по 16x16 двухцветным точечным матрицам для проверки совместимости — интерфейс микроконтроллера идентичен. Этот интерфейс требует отдельной закупки; это не входит в комплект.) Схема включает 256 светодиодов для поверхностного монтажа, 16 транзисторов драйверов строк, 16 резисторов ограничения тока, 4 микросхемы последовательного расширения, 1 микроконтроллер, 1 электролитический конденсатор для поверхностного монтажа и 6 высокочастотных конденсаторов для поверхностного монтажа.. Общее количество: 300 компонентов, 678 паяных соединений.
Принцип цепи:
Управляющим ядром является микроконтроллер U1. Он непрерывно передает данные сканирования строк в U2 и данные дисплея в U3 посредством предварительно запрограммированных инструкций, тем самым управляя дисплеем для отображения узоров в регулярной последовательности.
Замечания по установке:
Все компоненты должны быть установлены вровень с поверхностью печатной платы. Обращайте внимание на полярность и ориентацию интегральных микросхем, светодиодов, транзисторов и электролитических конденсаторов.. Печатная плата предоставляет тестовые точки J1-J5 для расширенных применений, таких как измерение формы волны и тестирование напряжения.. Рабочее напряжение: 4,57. Поскольку комплект в основном состоит из светодиодов и имеет относительно простую схему, сборка обычно несложна.. Программа микроконтроллера предварительно запрограммирована; Результаты появляются сразу после пайки. Исходный код не предоставлен.
Список продуктов:
1X Набор для практики пайки
уведомление: Этот продукт представляет собой набор для самостоятельной сборки, а не готовое изделие. Этот проект по пайке требует базовых знаний электроники и практических навыков.
