Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : TQFP
is_d : да
Мощность рассеивания : Низкое энергопотребление
Напряжение питания : Страница сведений
заявка : компьютер
Тип : модуль
Имя бренда : diymore
Происхождение : Материковый Китай
Состояние : новый
Рабочая Температура : Страница сведений
ток : 40А/100А
Особенности продукта:
1. Можно настроить для сохранения последней операции; модуль запускается двойным щелчком. Отключив время запуска для любой группы, можно переключить срабатывание по двойному щелчку на срабатывание по одному импульсу.
2. Дисплей 12864 визуализирует несколько наборов данных, обеспечивая интуитивно понятное управление и удобную настройку параметров отдельных энкодеров, что делает работу простой и эффективной.
3. Использует компенсацию сетевого напряжения для автоматической регулировки выходного сигнала в ответ на колебания источника питания.. При активации напряжение отображается примерно в течение 1 секунды, обеспечивая стабильную выходную мощность тепла и параметры сварки для получения однородных точек сварки.
4. Оснащен функцией подсчета сварных швов в диапазоне от 0 до 9999, с 5 наборами для сохранения параметров образца.. Данные сохраняются даже при выключении питания, что позволяет мгновенно просмотреть количество сварных швов.
5. Время ввода регулируется от 0 до 99 циклов (1 цикл = 20 мс; например, значение 50 соответствует времени сварки 1 секунда). Время паузы между двумя сварками регулируется от 0 до 99 циклов (1 цикл = 20 мс); значение интервала 50 соответствует интервалу в 1 секунду. Сопротивление сварки регулируется от 30% до 99%.
6. Этот модуль использует оптопары для изоляции высоковольтных и низковольтных цепей и оснащен надежной схемотехникой для обнаружения пересечения нуля и мониторинга напряжения, чтобы обеспечить точное фазовое смещение тиристора. (SCR). Совместим с двунаправленными тиристорами 40A–100A (Тиристоры).
Описание товара:

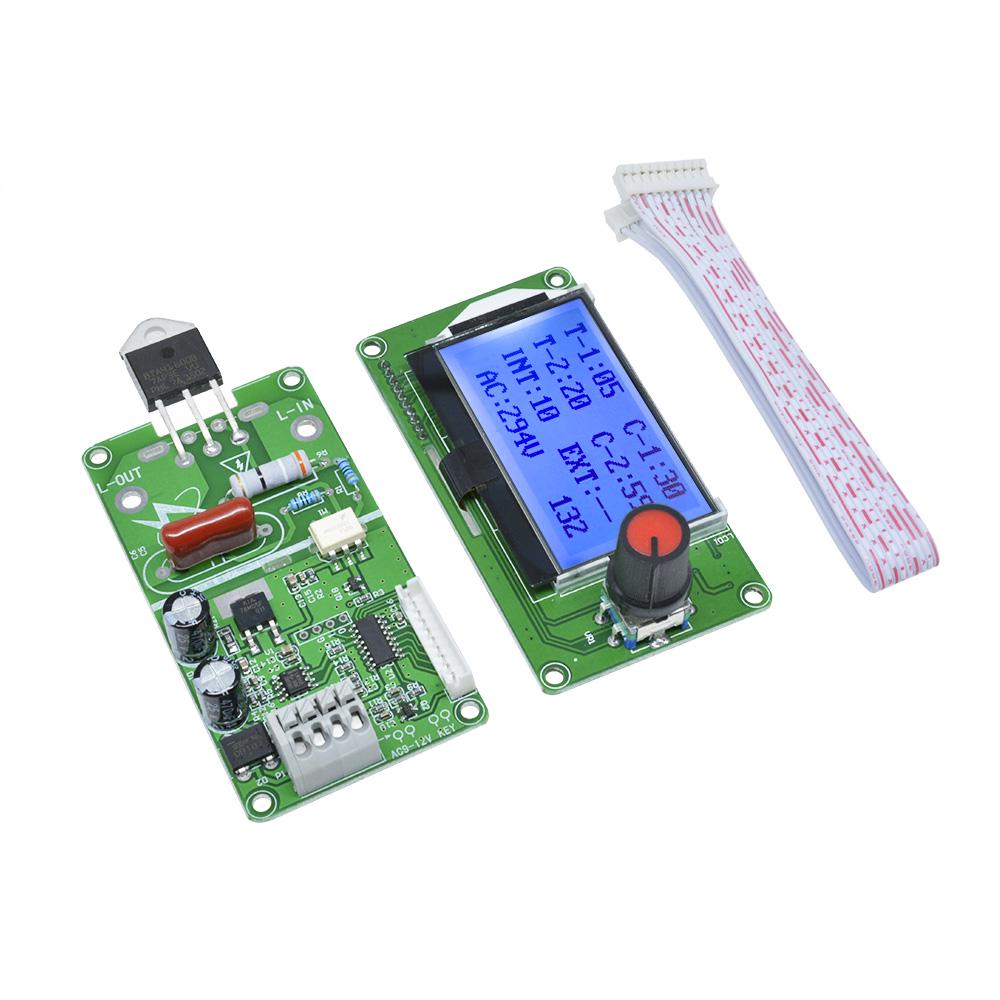

Модуль управления точечной сваркой разработан для DIY-применения или простых задач по сварке аккумуляторов.. В основном используется для сварки никелированных листов к отдельным ячейкам или аккумуляторным сборкам, например, стальных листов толщиной 0,15 мм и 0,2 мм для литий-ионных аккумуляторов 18650.; трансформатор мощностью 500 Вт можно использовать для прямой сварки. Он предназначен для сварки других аккумуляторных материалов и аккумуляторов различной толщины, например, непокрытых никелем полимерных аккумуляторных электродов.; однако для выполнения сварки его необходимо использовать с достаточно мощным силовым трансформатором. Модуль состоит из основной платы и платы дисплея, с возможностью выбора двунаправленных тиристорных выпрямителей на 40 А или 100 А. (SCR); Сварочный трансформатор, сварочная горелка или другие вспомогательные инструменты в комплект не входят.
характеристики продукта:
ток: 40А/100А (Выбор покупателя)
дисплей: 12864 ЖК-дисплей
Размеры материнской платы: 85 × 45 мм
Приложения:
1. Разработка DIY или простого точечного сварочного аппарата на батарейках.
2. Сварка отдельных ячеек или аккумуляторных блоков.
Обзор функций:
1. Настройки можно сохранить из предыдущей операции. Модуль оснащен двойным импульсным запуском; Отключив время срабатывания для любой из групп, можно преобразовать двойное импульсное срабатывание в одинарное.. Для требований к однократным импульсам также доступна модель светодиодного дисплея SWM-101.

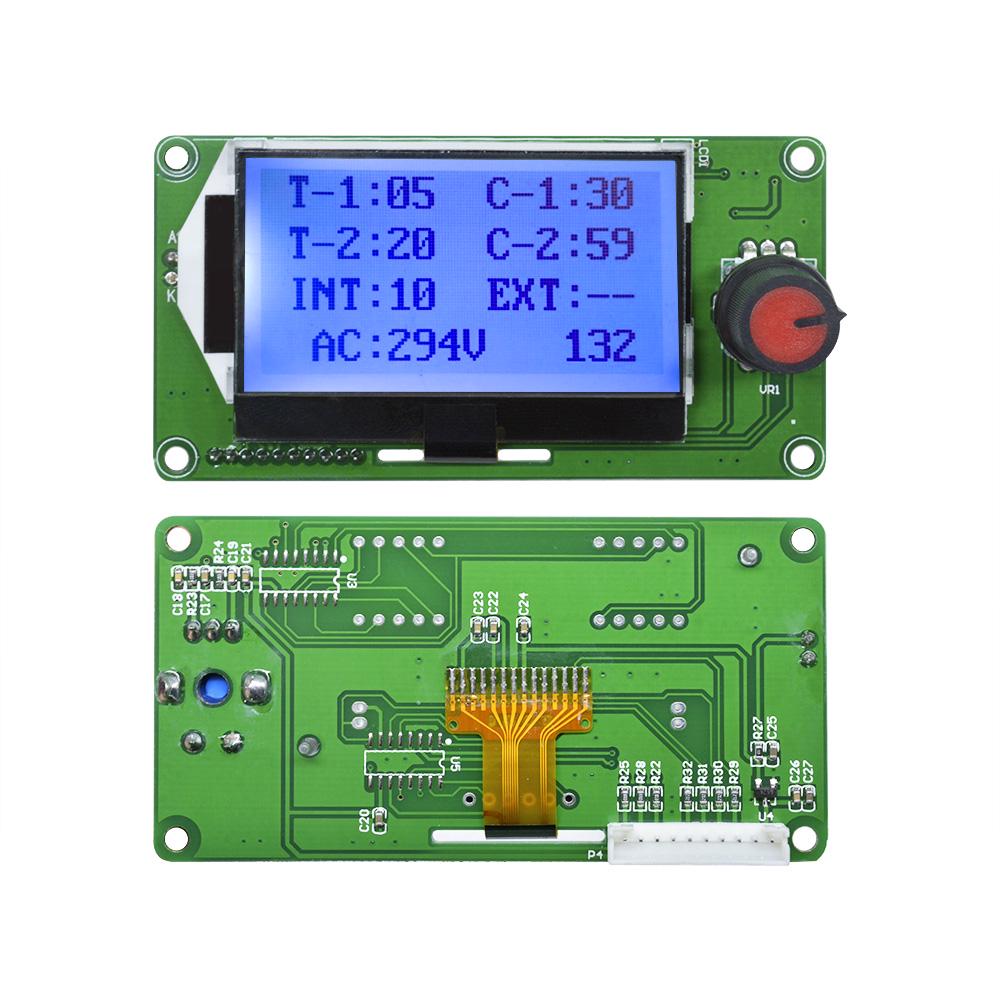

2. Основная плата и панель управления дисплеем являются отдельными, что позволяет гибко собирать корпус.
3. Многогрупповые данные отображаются на ЖК-экране 12864, что делает управление интуитивно понятным и удобным.; Регулировка параметров с помощью одного энкодера обеспечивает простое и быстрое управление.
4. Использует компенсацию сетевого напряжения; Выходное напряжение автоматически регулируется для компенсации колебаний источника питания. Во время запуска напряжение отображается примерно в течение 1 секунды, что обеспечивает соответствие эффективного тепла сварки параметрам сварки и приводит к получению равномерных паяных соединений.
5. Оснащен функцией подсчета сварных швов в диапазоне от 0 до 9999, с 5 наборами для сохранения параметров образца.. Данные сохраняются даже при отключении питания, поэтому количество сварных швов сразу же становится видно.
6. Время сварки можно установить от 0 до 99 циклов (1 цикл = 20 мс; например, значение 50 соответствует времени сварки 1 секунда). Время паузы между двумя сварками регулируется от 0 до 99 циклов (1 цикл = 20 мс; например, значение интервала 50 соответствует интервалу в 1 секунду). Интенсивность сварки регулируется от 30% до 99%.

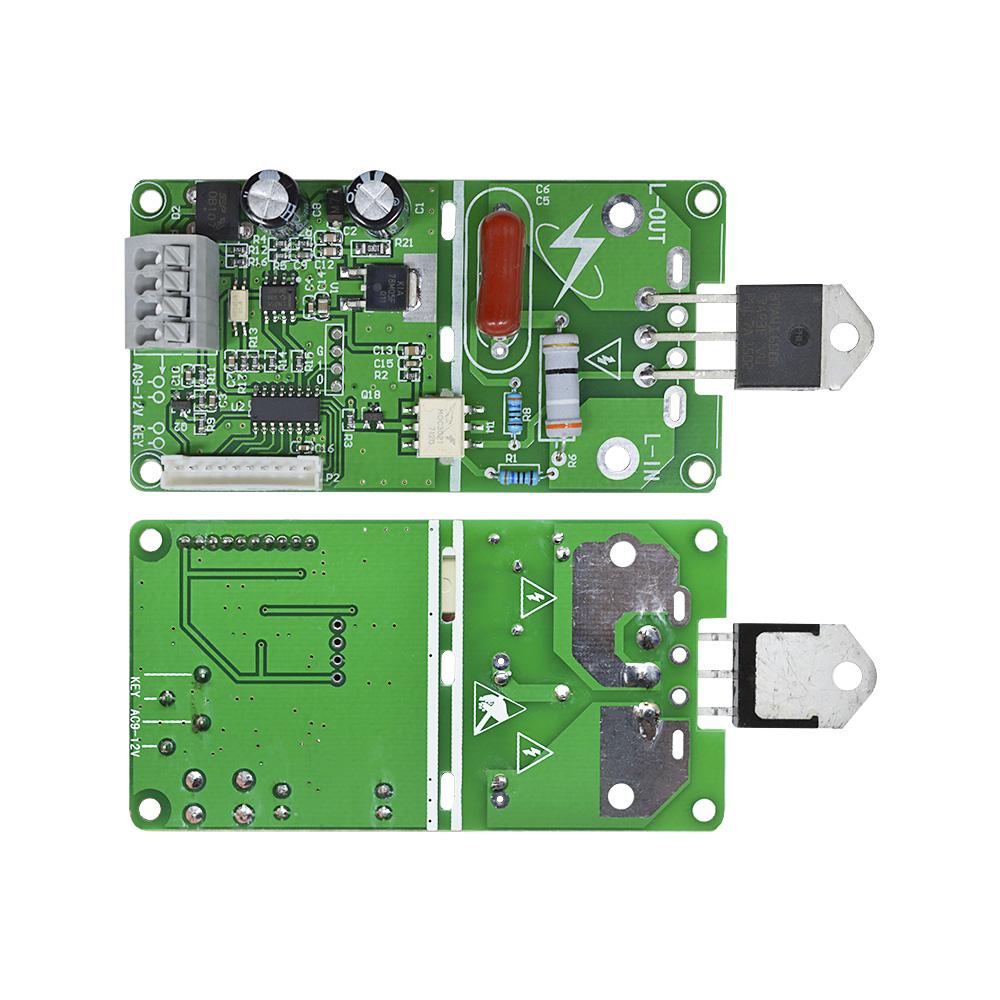

7. Этот модуль использует оптопары для изоляции высоковольтных и низковольтных цепей и включает надежные схемы обнаружения нуля и обнаружения напряжения для обеспечения точного сдвига фазы тиристорного выпрямителя. (SCR). Совместимо с двунаправленными тиристорными выпрямителями на 40 А–100 А.
8. Вход переменного тока 9–12 В (необходимо использовать трансформатор переменного тока; другие источники, такие как DC, могут вызывать сбои в обнаружении пересечения нуля и препятствовать срабатыванию).
9. Вход питания и внешний триггер используют удобные, быстроразъемные клеммы, не требующие пайки.. Внешний триггер может иметь различные формы, такие как стандартный переключатель, ножной переключатель или внешний источник сигнала.. Программное обеспечение оснащено механизмом защиты от блокировки, гарантирующим, что одного нажатия на триггер достаточно для завершения процесса сварки.. Например, если на педаль нажимать непрерывно, она сработает только один раз.
Инструкции по применению:
1. Калибровка напряжения
Этот модуль оснащен компенсацией сетевого напряжения; поэтому калибровка напряжения должна быть выполнена при установке первого блока. Если силовой трансформатор модуля не будет заменен, в будущем повторная калибровка не потребуется.. Разумеется, вы можете откалибровать модуль, если считаете, что отображаемое напряжение неверно.. Ниже показаны не откалиброванные и отображаемые напряжения источника питания во время работы:
Процедура калибровки: Нажмите и удерживайте энкодер, чтобы включить модуль и войти в интерфейс калибровки. Во время первой вспышки значение можно один раз отрегулировать с помощью энкодера; После третьей цифры короткое нажатие на энкодер перенесет вас в интерфейс управления.. Например, если измеренное напряжение составляет 220 В, интерфейс калибровки можно установить на 220.
Ниже показан интерфейс триггера, отображающий локальное напряжение:

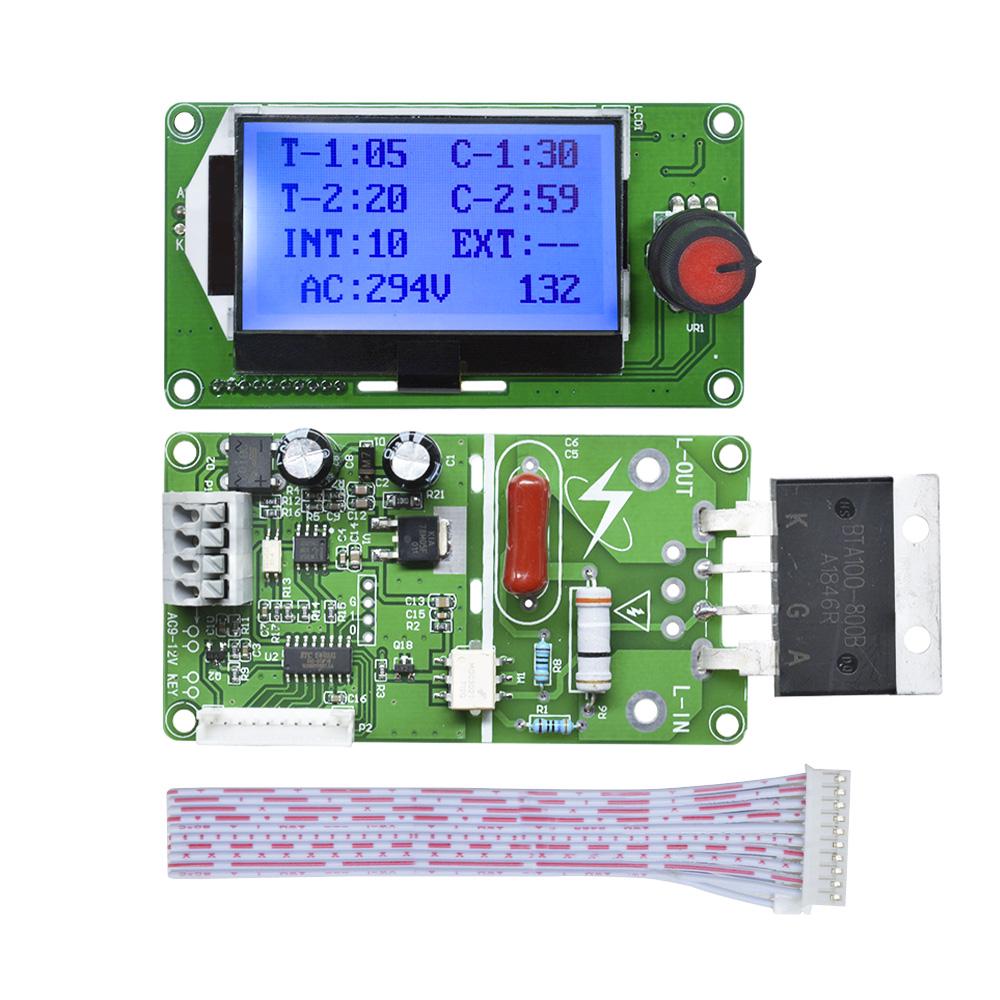

2. Интерфейс дисплея
T → Время C → Ток INT → Интервал EXT → Фрагмент
Интервал: Время простоя между двумя сварками.
3. Корректировка стоимости: Нажмите и удерживайте энкодер, чтобы войти в интерфейс настройки. Когда цифра, соответствующая удваиваемому значению, мигает,
кратковременно нажмите на энкодер; Используйте левое или правое вращение энкодера для пошаговой регулировки значения на одну цифру.
Кратковременно нажмите на энкодер, чтобы перейти к следующей цифре. Когда мигают две цифры, поверните энкодер влево или вправо, чтобы настроить следующий параметр. Когда значение счетчика больше 0, поверните энкодер в положение счетчика, затем коротко нажмите на энкодер или поверните его влево или вправо, чтобы сбросить значение.. Когда появится надпись «Exit» (Выход), нажмите на энкодер, чтобы выйти из интерфейса настройки.
Список продуктов:
1 * основной платы
1 - Дисплейная доска
1 * кабель
