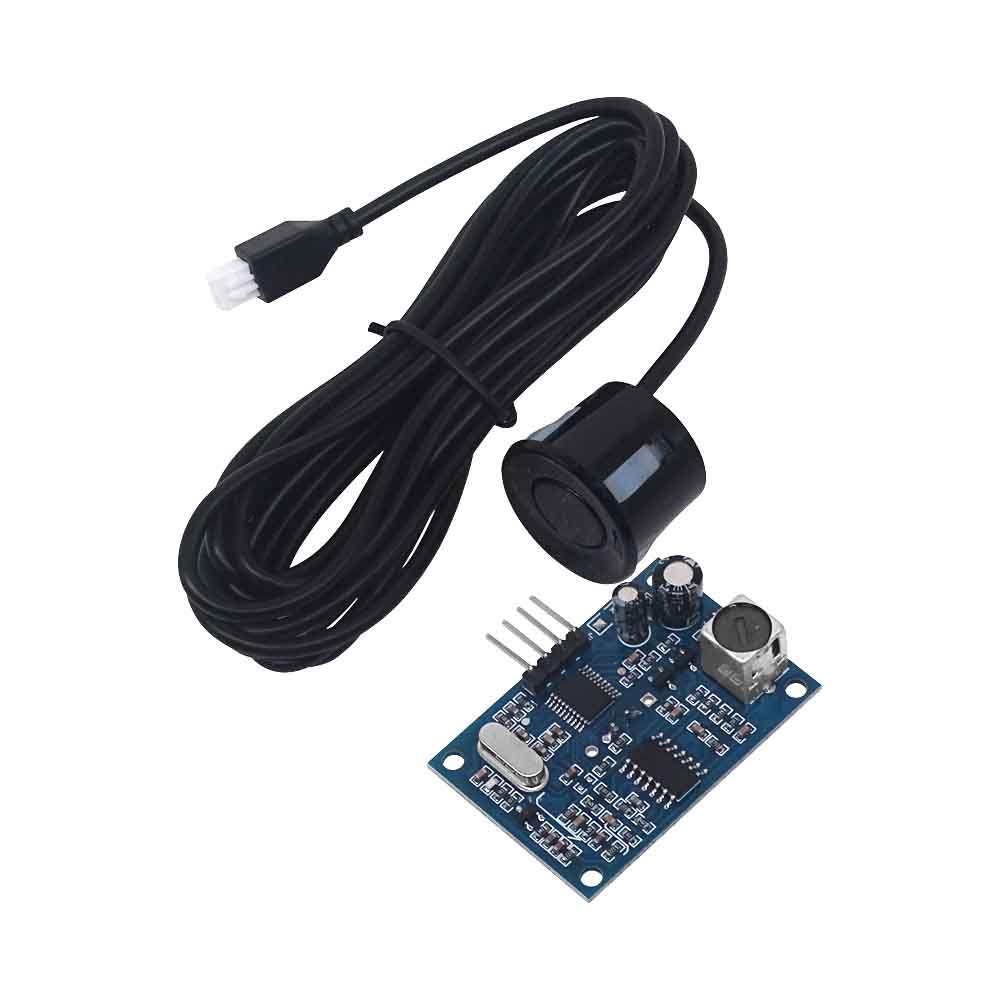

AJ-SR04M Водонепроницаемый Ультразвуковой Модуль с Интегрированным Датчиком Измерения Расстояния для Arduino

Химическое вещество, вызывающее особую обеспокоенность : никто is_d : да Теория : Ультразвуковой датчик Материал : металл Тип : датчик вибрации Выход : Аналоговый датчик Имя бренда : ПОДМИГИВАНИЕ Происхождение : Материковый Китай использование : Датчик положения

Электрические параметры: JSN-SR04T

Рабочее напряжение: DC 5V

Ток покоя: 5мА

Итого текущей работы: 30мА

Частота акустического излучения: 40кГц

Самое дальнее расстояние: 4,5 м

Слепой: 25см

Проводка: + 5В (положительный источник питания)

Нарядный (сторона управления) RX

Эхо (приемник) Техас

GND (отрицательный)

Размер модуля: 41мм * 28.5мм

разрешение: около 0,5 см

Угол: менее 50 градусов

Рабочая температура: -10 ~ 70 °

Температура хранения: -20 ~ 80 °

Особенности продукта:

1, малый размер, легко в использовании;

2, низкое напряжение, низкая потребляемая мощность;

3, высокая точность;

4, сильная анти помех;

5, интегрированный с проводным водонепроницаемым зондом, подходит для влажных, суровых случаев измерения.

заявка:

1, расстояние по горизонтали;

2, избегать препятствий, автоматическое управление;

3, объект подходов, там воспринимается

4, управления движением;

5, безопасность, промышленный контроль;

6, искусственного интеллекта и исследования

Основной принцип работы:

(1) использование порта ввода-вывода TRIG расположение триггера, до сигнала высокого уровня не менее 10us;

(2) модуль автоматически отправляет 8 40 кГц Клыка Бо, автоматически определяя, возвращается ли сигнал;

(3) возврат сигнала, высокий уровень выводится через порт ввода-вывода ECHO, длительность времени высокого уровня составляет

ультразвуковой от запуска до возвращения. Испытательное расстояние = (высокий уровень времени * скорость звука (340М/С)) /2;

Этот модуль использует простой метод, порт управления с 10US выше высокого уровня, можно ожидать высокого уровня

выход на приемном порту. Выход может управлять таймером, когда этот порт низкий, может считывать значение таймера,

это время для местоположения времени, может быть рассчитано расстояние. Так что постоянно цикл теста, что можно достичь

измерение стоимости вашего мобильного телефона. метка:да
