Количество : 1
Химическое вещество, вызывающее особую обеспокоенность : никто
пакет : СОП
is_d : да
Тип : модуль
Имя бренда : Сделай сам прямо сейчас!
Происхождение : Материковый Китай
Состояние : новый
Характеристики:
1. Оснащенный основным контроллером STM32L031G6U6, он может работать сразу после включения питания.
2. Вывод пина сброса, полностью освобождающий аппаратные ресурсы чипа.
3. Многорежимный источник питания является опциональным, и к клеммам можно гибко подавать питание.
4. Совместим с основными отладчиками на рынке, прост в прошивке и отладке программ.
5. Разумная компоновка, подходит для быстрой проверки прототипов и ускорения развертывания проекта.
Описание параметра:
Интерфейс: Тип C
Главный чип управления: STM32L031G6U6
Ядро: ARM-COrtex-M0
Внешний высокоскоростной кварцевый генератор: 8MHz
Интерфейс отладки: Предоставляет интерфейс для загрузки программы/отладки SWD

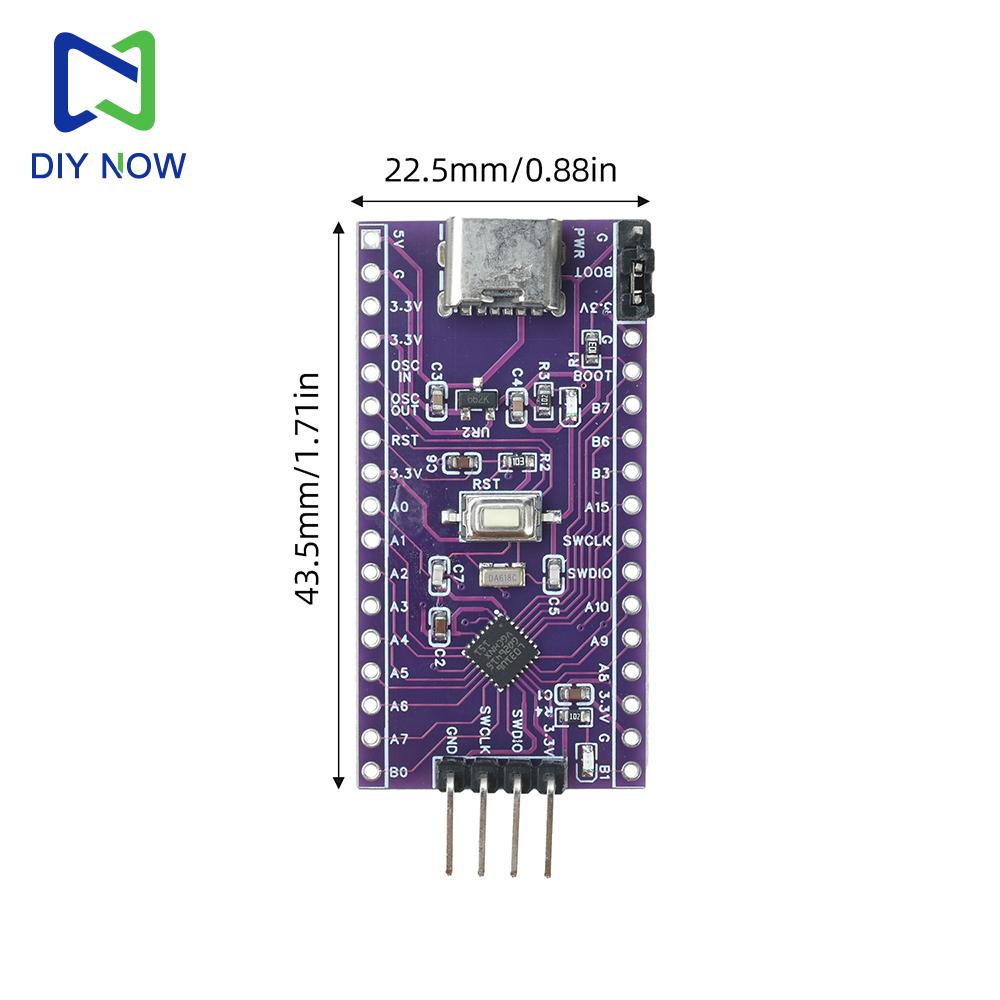

Размер товара: 43,5 мм * 22,5 мм
Введение в производительность:

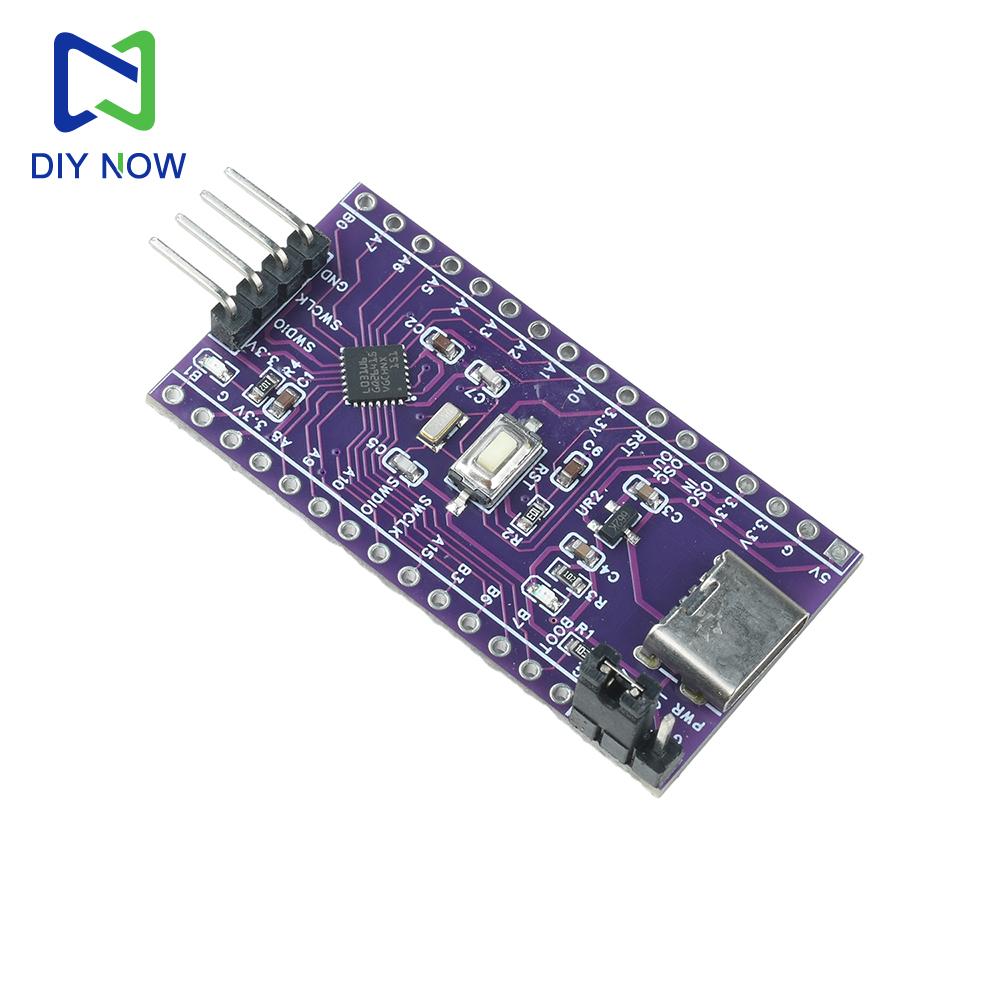

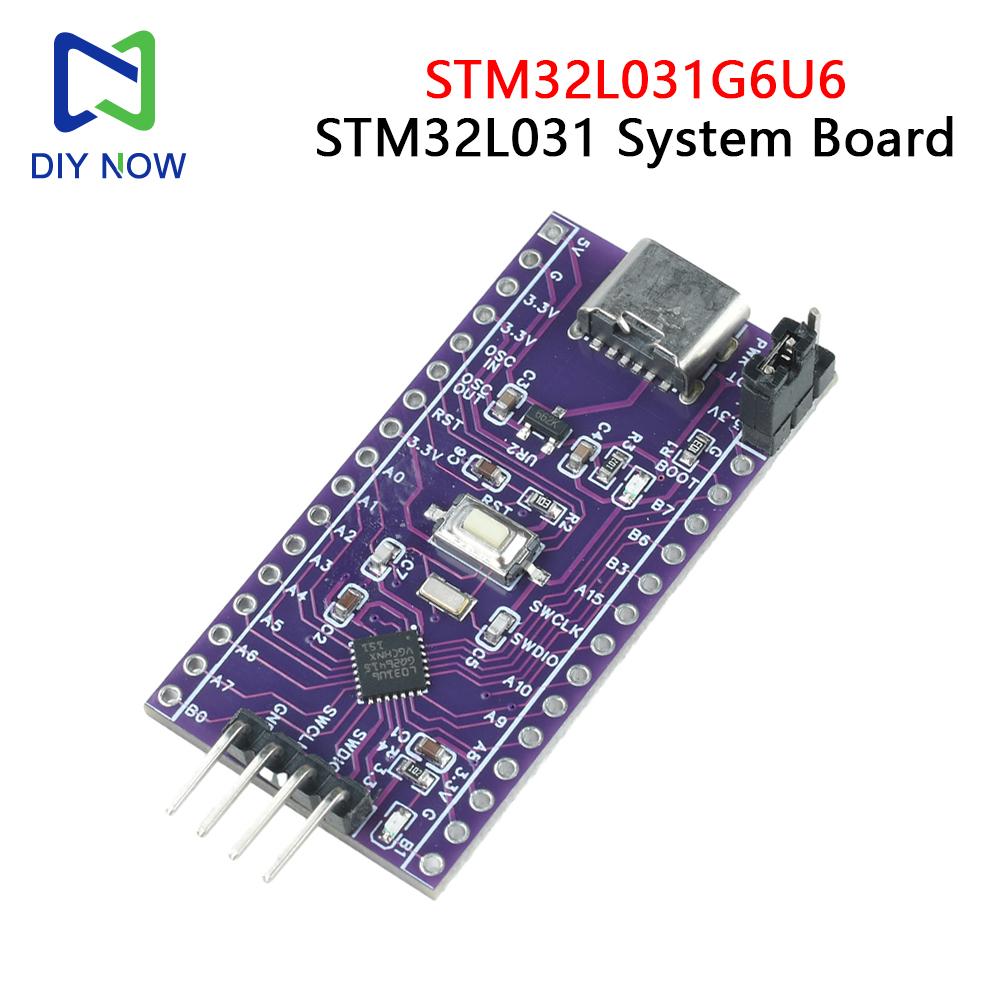

Этот продукт представляет собой плату с ядром ARM Cortex-M0 на базе чипа STM32L031G6U6.
1. Базовая плата обеспечивает самую основную схему для нормальной работы чипа STM32L031G6U6, включая внешний высокоскоростной кварцевый генератор (8MHz) схема, схема управления питанием, интерфейс отладки (Режим SWD), Схема выбора B00T и т. д.
2. Эта базовая плата предоставляет все ресурсы портов ввода-вывода, близкие ко всем доступным ресурсам портов, ресурсы портов ввода-вывода для сброса, ресурсы портов выбора загрузки и т. д.;
3. Основная плата предоставляет светодиод для мониторинга питания (PWRLED) и индикатор работы чипа (управляется пином PA15 в STM32L031G6U6. Если не хватает выводов, необходимо использовать вывод PA15, а светодиод PA15 можно отключить.);
4. Режим питания:
(1) Вы можете выбрать подачу питания через интерфейс USB Type-C на плате процессора.;
(2) Подключите устройство к интерфейсу SWD для питания (2,7В-3,6В) через отладку:
(3) Подключите к порту, соответствующему надписи 5V (5V-12V) через внешний источник питания;
4. Не рекомендуется использовать несколько способов питания одновременно, так как перекрестное питание может легко вызвать короткие замыкания и повреждение основной платы или отладчика!
5. Чтобы уменьшить размер платы ядра, на плате ядра предусмотрен интерфейс загрузки/отладки программы SWD, который поддерживает отладку и загрузку программы в режиме SW commonly used debuggers.;
6. Основная плата предоставляет кнопку сброса для удобного сброса пользователями во время отладки устройства. (Выведен также вывод сброса, и на шелкографии платы ядра "R" соответствует этому выводу.)
Основное преимущество материнской платы заключается в обеспечении пользователей потребностью в быстрой разработке проектов и максимальном использовании внутренних ресурсов чипа.
Список продуктов:
Плата для разработки 1X
2-кратное расположение игл
метка:да
